Как перенести координаты из эксель в автокад

Для успешного переноса координат из Excel в AutoCAD необходимо соблюсти несколько ключевых шагов, которые позволят сохранить точность и избежать ошибок при вводе данных. Этот процесс включает в себя подготовку данных в Excel, экспорт в текстовый файл и корректное их использование в AutoCAD. Важно, чтобы координаты в Excel были организованы правильно: каждая строка должна содержать данные для одной точки, а столбцы должны отражать значения по осям X, Y и Z.

Подготовка данных в Excel заключается в правильном распределении координат. Убедитесь, что данные в Excel приведены к нужному формату и не содержат лишних символов или пробелов. Например, координаты могут быть записаны в формате: X = 50.000, Y = 100.000, Z = 0.000. Также важно, чтобы данные были разделены запятыми или табуляцией, что упростит дальнейший процесс импорта в AutoCAD.

Экспорт данных в AutoCAD возможен через создание текстового файла, который затем импортируется в программу. Для этого выберите нужные данные в Excel, скопируйте их в новый текстовый документ и сохраните в формате .txt. При этом следует учитывать, что для корректного импорта важно соблюдать структуру координат, например, каждая строка с координатами должна соответствовать одной точке в AutoCAD.

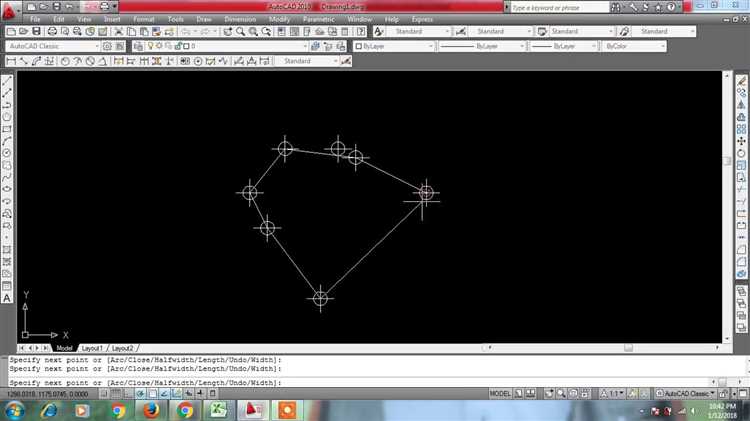

В AutoCAD используйте команду POINT или PLINE для создания точек или линий на основе импортированных координат. Для этого в командной строке укажите путь к текстовому файлу, и программа автоматически разместит объекты в нужных местах на чертеже. Также можно использовать команду Data Extraction для автоматической загрузки и расставления точек в нужных местах на чертеже.

Подготовка данных в Excel для переноса в AutoCAD

Для успешного переноса координат из Excel в AutoCAD необходимо привести данные к нужному виду. Во-первых, убедитесь, что ваши координаты представлены в виде чисел, а не текста. Это поможет избежать ошибок при импорте в AutoCAD. В Excel проверьте, что значения координат не содержат лишних пробелов или символов, которые могут помешать корректной обработке.

Второй шаг – правильное разделение данных. Часто для передачи координат в AutoCAD используют систему с двумя или тремя столбцами: для X, Y (и Z, если требуется). Убедитесь, что каждый столбец соответствует своей оси. Для трехмерных данных добавьте отдельный столбец для оси Z. Если данные представлены в одном столбце, используйте формулы для разделения значений. Например, если координаты записаны в формате X,Y,Z в одном столбце, используйте функцию ТЕКСТ ПОСТРОЧНО или РАЗДЕЛИТЬ.

Следующий этап – проверка точности данных. AutoCAD воспринимает координаты с определённой точностью, поэтому удостоверьтесь, что количество знаков после запятой соответствует требуемым стандартам проекта. Если нужно, отформатируйте данные, округлив их до нужного количества знаков. Можно использовать функцию округления в Excel, например, ОКРУГЛ.

Перед переносом данных в AutoCAD важно также проверить, не содержат ли координаты ошибок, таких как отрицательные значения, если они не допустимы в контексте вашего проекта. Если такие значения присутствуют, скорректируйте их вручную или через фильтрацию данных.

Последним шагом подготовки является сохранение файла в нужном формате. Для импорта в AutoCAD лучше всего использовать формат .CSV, так как он легко распознается программой. Важно убедиться, что разделители в файле соответствуют настройкам AutoCAD. В настройках Excel выберите нужный разделитель (например, запятую или точку с запятой) в зависимости от требований программы.

Экспорт координат из Excel в текстовый файл

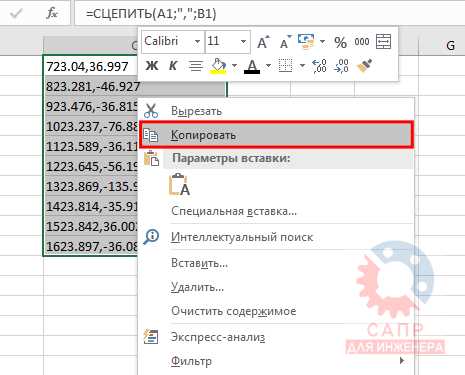

1. Откройте файл Excel, содержащий данные координат. Убедитесь, что значения координат (например, X и Y) находятся в отдельных столбцах. Если необходимо, отформатируйте данные так, чтобы каждый набор координат был записан в одной строке.

2. Выберите все данные, которые хотите экспортировать, включая заголовки столбцов, если это необходимо для дальнейшей работы. Если координаты разделены в нескольких столбцах, убедитесь, что они соответствуют нужному формату для импорта в AutoCAD.

3. Перейдите в меню «Файл» и выберите «Сохранить как». В открывшемся диалоговом окне выберите формат «Текстовый (tab разделённый) (*.txt)». Этот формат сохранит ваши данные в текстовом виде с разделением значений табуляцией.

4. После сохранения файла в формате .txt, откройте его в текстовом редакторе. Вы должны увидеть все данные, разделённые табуляциями. Если требуется, можно вручную отредактировать файл, чтобы привести его в нужный вид, например, заменить разделители на запятые или другие символы, в зависимости от настроек AutoCAD.

5. Если данные содержат координаты в различных системах отсчёта или в других единицах измерения, обязательно преобразуйте их в нужный формат до экспорта. Например, если координаты записаны в метрах, а AutoCAD использует миллиметры, нужно умножить значения на 1000 перед экспортом.

6. После сохранения текстового файла, его можно импортировать в AutoCAD. Для этого в AutoCAD используйте команду «SCRIPT» или «IMPORT» для добавления координат, которые теперь могут быть использованы для создания объектов или размещения точек на чертеже.

Соблюдение этих шагов обеспечит точность и корректность переноса данных, минимизируя возможные ошибки при импорте координат в AutoCAD.

Импорт текстового файла в AutoCAD через команду SCRIPT

Для импорта координат из текстового файла в AutoCAD через команду SCRIPT, следует создать файл с инструкциями, который AutoCAD будет выполнять. Этот метод удобен, когда необходимо автоматизировать процесс вставки данных, например, координат точек, и использовать их для построения объектов.

1. Подготовьте текстовый файл. Он должен содержать команды, которые AutoCAD выполнит по очереди. Например, если вы хотите импортировать точки, формат записи может быть следующим:

POINT 100,200,0
POINT 150,250,0
POINT 200,300,0

2. Сохраните файл с расширением .scr. Это и будет скрипт, который AutoCAD сможет выполнить через команду SCRIPT.

3. В AutoCAD откройте командную строку и введите команду SCRIPT, затем укажите путь к вашему текстовому файлу с инструкциями. Например:

SCRIPT C:\path\to\your\file.scr

4. После этого AutoCAD выполнит все команды, прописанные в файле, и создаст объекты, соответствующие введённым координатам. В случае с точками будут созданы точки на указанных позициях.

Таким образом, использование команды SCRIPT позволяет автоматизировать импорт данных и ускорить процесс построения объектов, особенно если необходимо работать с большим количеством координат.

Настройка системы координат AutoCAD для корректного отображения

Для правильного переноса данных из Excel в AutoCAD важно настроить систему координат в AutoCAD так, чтобы она соответствовала координатам, указанным в таблице. Процесс начинается с выбора подходящей системы координат, которая будет использоваться для отображения объектов.

Первым шагом является установка исходной точки координат. В AutoCAD это можно сделать с помощью команды UCS (User Coordinate System). Она позволяет задать базовую точку отсчёта, которая будет служить отправной точкой для всех операций с координатами. Чтобы задать координаты новой системы отсчёта, достаточно ввести команду UCS, выбрать нужную точку на чертеже и указать оси X, Y, Z.

Если координаты в Excel уже привязаны к конкретной местности или объекту, важно правильно выбрать систему координат. Для этого в AutoCAD есть возможность использовать системы координат мирового масштаба, такие как WGS84. В этом случае рекомендуется настроить систему координат в AutoCAD с помощью команды GEOGRAPHICLOCATION, чтобы правильно отобразить данные на карте.

При импорте данных из Excel важно учитывать масштаб. Для этого используйте команду SCALE для точной подгонки объектов по размерам чертежа. Масштаб должен быть точно настроен, чтобы минимизировать возможные ошибки при перемещении данных из Excel.

Дополнительно, если требуется перенести данные с учётом изменений по осям, можно использовать команду MOVE, чтобы переместить объекты в нужное положение. Перед этим важно правильно настроить базовую точку отсчёта, чтобы избежать смещений в процессе импорта данных.

Тщательная настройка системы координат и масштабирования обеспечит точность и соответствие отображаемых объектов тем данным, которые были заранее подготовлены в Excel.

Использование команд AutoCAD для точного размещения объектов

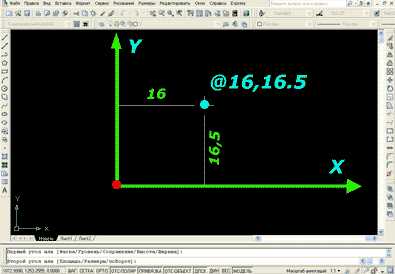

Для точного размещения объектов в AutoCAD используйте команды, которые позволяют задать координаты и параметры с максимальной точностью. Одна из таких команд – POINT. Она позволяет создать точку в указанном месте, используя абсолютные или относительные координаты. Для этого в командной строке введите команду и укажите нужные значения.

Для точного позиционирования объектов в AutoCAD важно использовать Команду перемещения (MOVE). Она позволяет перемещать объекты в заданную точку. Для этого выберите объект, укажите точку отсчета и введите координаты точки назначения. Это особенно полезно, когда требуется расположить объект относительно других элементов чертежа.

Для более точного управления положением объектов используйте Команду привязки (OSNAP). Привязка позволяет точно позиционировать объекты относительно их геометрии: вершин, центров окружностей, точек пересечения и других ключевых элементов. Включив привязки, вы сможете более точно размещать объекты, что особенно важно при работе с большими проектами.

Для вставки объектов с точными координатами используйте команду INSERT. Введите координаты точки вставки, а также углы и масштаб, если это необходимо. Это позволит вам точно разместить вставляемые объекты по заданным параметрам, избегая ошибок в позиционировании.

Для корректировки углов поворота объектов используйте Команду поворота (ROTATE). Введите точку вращения и угол поворота. Это особенно важно, если вам нужно расположить объект с определенным углом относительно других элементов чертежа.

Когда требуется точная ориентация объекта относительно других, используйте Команду выравнивания (ALIGN). Она позволяет выровнять объекты по указанным точкам, используя различные методы – по углам, по центрам и т.д. Это помогает быстро и точно позиционировать объекты в нужных местах.

Проверка результатов переноса и корректировка ошибок

После переноса координат из Excel в AutoCAD важно тщательно проверить точность данных. Ошибки на этом этапе могут привести к искажению проекта и лишним затратам времени при исправлении. Вот несколько шагов, которые помогут убедиться в правильности переноса и оперативно устранить возможные ошибки.

• Проверка точности координат: Сравните полученные координаты с исходными данными в Excel. Используйте команду LIST в AutoCAD, чтобы узнать точные координаты объектов на чертеже. Убедитесь, что значения X, Y и Z совпадают с теми, что были в таблице.
• Проверка масштаба: Проверьте, что масштаб чертежа соответствует реальным размерам. Для этого используйте команду MEASURE для замера расстояний между ключевыми точками и сравнения их с расчетными величинами из Excel.
• Позиционирование объектов: Если объекты оказались смещены, можно использовать команду MOVE для их корректировки. Убедитесь, что смещение происходит без искажений, а все элементы сохраняют свои относительные позиции.

Если обнаружены ошибки, следуйте этим рекомендациям:

1. Коррекция ошибок координат: Проверьте, не были ли неправильно введены данные в Excel, например, из-за пропущенной запятой или лишнего пробела. Исправьте их в исходной таблице и повторите процесс переноса.
2. Исправление искажения масштаба: Если объекты сильно изменили размеры, убедитесь, что правильно задан масштаб при импорте. Можно попробовать изменить единицы измерения в Excel или воспользоваться настройками масштаба в AutoCAD.
3. Исправление смещения: В случае значительного смещения объектов после импорта, возможно, была ошибка в начальной точке отсчета. Примените команду ALIGN для правильной настройки положения объектов.

В случае массовых ошибок рассмотрите использование макросов или сторонних приложений для автоматической проверки и корректировки данных. Это значительно сэкономит время на исправление ошибок и повысит точность переноса.

Вопрос-ответ:

Как перенести координаты из Excel в AutoCAD?

Чтобы перенести координаты из Excel в AutoCAD, нужно сначала подготовить данные в Excel, убедившись, что они правильно структурированы (например, в виде столбцов с координатами X, Y и, если нужно, Z). После этого можно использовать команду «DATAEXTRACTION» в AutoCAD для импорта этих данных или создать скрипт для автоматической вставки координат в чертеж. Важно, чтобы координаты в Excel были четко организованы и соответствовали формату, который принимает AutoCAD.

Какие форматы Excel подходят для импорта в AutoCAD?

AutoCAD поддерживает стандартные форматы Excel, такие как .xls и .xlsx. Главное — чтобы данные в таблице были правильно структурированы: обычно для каждой точки требуется отдельная строка с координатами X, Y и Z. После этого можно воспользоваться инструментами AutoCAD для импорта, например, через Data Link или с помощью команд, таких как «IMPORT» или «DATAEXTRACTION».

Можно ли автоматизировать перенос координат из Excel в AutoCAD?

Да, можно автоматизировать процесс переноса координат с помощью скриптов или LISP-программ. Для этого создается специальная программа, которая будет считывать данные из Excel и автоматически вставлять их в AutoCAD. Это особенно удобно, если нужно перенести большое количество данных. В AutoCAD также есть инструменты для пакетного импорта данных, которые можно настроить под свои нужды.

Какие ошибки могут возникнуть при переносе координат из Excel в AutoCAD?

Наиболее частые ошибки связаны с неправильным форматом данных или с неверным их расположением в таблице Excel. Например, если координаты не разделены на отдельные столбцы, или если используются неправильные единицы измерения, то AutoCAD может неправильно интерпретировать данные. Также следует учитывать, что в случае работы с большими объемами данных может возникнуть проблема с производительностью, особенно если слишком много точек вставляется за один раз.

Как исправить ошибку, если координаты не правильно отображаются в AutoCAD?

Если координаты отображаются неправильно, первым делом нужно проверить, правильно ли они структурированы в Excel. Убедитесь, что координаты X, Y и Z находятся в отдельных столбцах и что нет лишних символов или пробелов в данных. Затем стоит проверить, правильно ли выбран формат импорта в AutoCAD и соответствуют ли единицы измерения в Excel тем, что используются в чертеже AutoCAD. Если все данные корректны, но ошибка сохраняется, попробуйте использовать другие методы импорта или настройте параметры импорта в AutoCAD более точно.
