Подключение дворников на УАЗ 469 – это задача, которую можно выполнить без обращения в автосервис, если иметь под рукой необходимые инструменты и немного терпения. Для этого потребуется выполнить несколько шагов, начиная от выбора правильных комплектующих и заканчивая монтажом электропроводки.
Первым шагом будет подготовка всех необходимых деталей. Вам потребуются новые дворники, моторчик с кронштейном, рычаги для соединения с механикой дворников, а также проводка для подключения к аккумулятору. Важно, чтобы все элементы соответствовали модели вашего автомобиля, так как в противном случае система может не функционировать должным образом.
После того как все детали собраны, необходимо установить моторчик. Моторчик дворников УАЗ 469 крепится на специальном кронштейне, который крепится на кузове с помощью болтов. Убедитесь, что мотор установлен правильно и крепко, чтобы исключить вибрации во время работы. После установки моторчика следует соединить его с рычагами, которые будут передавать движение на щетки.
Когда механика установлена, приступайте к подключению электропроводки. Для этого соедините провода от моторчика с проводкой автомобиля, соблюдая полярность. Важно помнить, что на УАЗ 469 система работает с 12 В, и правильное подключение проводов к аккумулятору обеспечит корректную работу системы. Проверяйте все соединения на предмет надежности, чтобы избежать короткого замыкания.
Завершающим этапом будет проверка работы системы. Включите зажигание и проверьте, как работают дворники. Если все сделано правильно, они будут плавно двигаться по лобовому стеклу. В случае возникновения неисправности проверьте все соединения и исправность моторчика.
Подготовка инструментов и материалов для подключения дворников
Для самостоятельного подключения дворников на УАЗ 469 вам потребуются следующие инструменты и материалы:
1. Инструменты:
Гаечный ключ (или набор ключей) – для крепления и регулировки рычагов дворников. Подойдут ключи размером 10 мм и 13 мм.
Отвертка – для снятия панели и креплений, а также для монтажа некоторых элементов системы дворников.
Плоскогубцы – понадобятся для снятия старых деталей или работы с проводами.
Тестер – для проверки целостности электрической цепи и подключения проводки к мотору дворников.
Клеммные зажимы – для надежного соединения проводов без риска повреждения проводки.
2. Материалы:
Проводка – качественные проводники с изоляцией для подключения электродвигателя дворников. Используйте провод с сечением от 0,75 мм², чтобы обеспечить достаточную мощность для работы мотора.
Реле – для управления системой дворников. Подберите реле, соответствующее техническим характеристикам вашего автомобиля.
Мотор дворников – если ваш текущий мотор неисправен или требуется его замена, выберите подходящий аналог, который подходит по мощности и размерам.
Шарнир и рычаги – элементы, которые могут понадобиться для замены в случае износа. Эти детали также можно приобрести в автомагазинах или на разборках.
Крепежи – новые болты, гайки, шайбы для надежной фиксации всех частей механизма.
3. Дополнительные материалы:
Изолента – для изоляции соединений проводов. Используйте качественную изоленту, чтобы избежать коротких замыканий.
Смазка – для рычагов и механизмов, что обеспечит плавную работу системы и уменьшит износ.
Собрав все необходимые материалы и инструменты, вы сможете подключить систему дворников на УАЗ 469 без лишних проблем и потерь времени.
Определение типа моторчика и креплений дворников на УАЗ 469
Для замены моторчика и креплений дворников на УАЗ 469 важно точно определить их тип, чтобы избежать ошибок при установке. Моторчик стеклоочистителя УАЗ 469 может быть как с одним, так и с двумя выходами для подключения рычагов дворников. Модели с одним выходом устанавливаются в более старых версиях автомобиля, в то время как современные машины часто оснащаются более сложными механизмами с двумя выходами.
Крепления дворников также бывают разных типов: одни фиксируются на оси через специальные крепежи, другие используют дополнительные элементы, такие как пластиковые или металлические втулки. Важно учесть, что старые модели могут иметь крепления, которые сильно изношены или повреждены, что потребует замены деталей крепежа для надежной работы системы.
При замене моторчика или креплений необходимо учитывать также совместимость с конкретной моделью автомобиля. Например, для поздних версий УАЗ 469 часто используются моторчики с более сложной схемой подключения, что требует дополнительных переходников или адаптеров для установки. Убедитесь, что выбранный моторчик и крепления подходят для вашего автомобиля по размерам и системе подключения.
Удаление старой системы дворников с автомобиля
Перед началом демонтажа системы дворников на УАЗ 469 необходимо подготовить автомобиль. Убедитесь, что стекло очищено, а аккумулятор отсоединён, чтобы избежать короткого замыкания при работе с электрической частью.
Процесс удаления старой системы дворников включает несколько этапов:
- Снятие дворников: Используйте ключ на 10 мм для откручивания гаек, крепящих дворники к рычагам. Важно не повредить стекло при подъёме рычагов.
- Удаление моторчика: Найдите крепежные болты, удерживающие моторчик дворников. Обычно они расположены под декоративной накладкой на панели. Открутите болты, аккуратно извлеките мотор, отсоединив электрические контакты.
- Снятие рычагов: Если рычаги дворников не снимаются легко, используйте съёмник для рычагов, чтобы избежать повреждений оси. Постарайтесь не перегреть или не деформировать ось при извлечении.
- Промывка и проверка состояния: После снятия старых компонентов промойте область крепления моторчика и рычагов от грязи и старого масла. Проверьте состояние проводки и соединений, чтобы в будущем избежать коррозии.
После удаления старой системы дворников важно провести осмотр и подготовить место для установки новой. Рекомендуется заменить прокладки и уплотнители, чтобы избежать попадания воды в салон. Следующий шаг – установка новой системы дворников с учётом всех рекомендаций по подключению и настройке.
Установка нового моторчика дворников на УАЗ 469
Для замены моторчика дворников на УАЗ 469 потребуется выполнить несколько важных шагов, чтобы обеспечить его правильную работу и долговечность. Начнем с подготовки инструментов и материалов. Вам понадобится новый моторчик дворников, отвертки, ключи, изолента, возможно, новый кабель, а также герметик для уплотнительных элементов.
1. Для начала отключите аккумулятор, чтобы избежать случайных коротких замыканий. После этого открутите крепление щеток от оси моторчика, используя ключ или отвертку в зависимости от типа крепежа.
2. Найдите моторчик дворников, который обычно расположен под капотом с водительской стороны. Он закреплен с помощью нескольких болтов или винтов, которые необходимо открутить. Перед снятием моторчика внимательно осмотрите его проводку, чтобы запомнить, как подключены провода.
3. Отключите провода от старого моторчика. Используйте изоленту или маркеры для пометок, чтобы не перепутать соединения при подключении нового устройства. Аккуратно снимите старый моторчик с его кронштейна.
4. Установите новый моторчик на место старого, закрепив его болтами или винтами. Убедитесь, что моторчик сидит плотно и не имеет люфта, что обеспечит правильную работу в будущем.
5. Подключите провода, следуя меткам. Если на старом моторчике проводка была повреждена, проверьте возможность замены или ремонта проводов. Для надежности используйте изоленту для защиты контактов от влаги.
6. Проверьте крепление щеток дворников. Убедитесь, что они хорошо сидят на осях и не имеют повреждений. При необходимости замените старые щетки на новые.
7. Включите зажигание и проверьте работу нового моторчика дворников. Убедитесь, что он нормально функционирует на разных скоростях работы и не издает лишних шумов. Если моторчик работает корректно, установку можно считать завершенной.

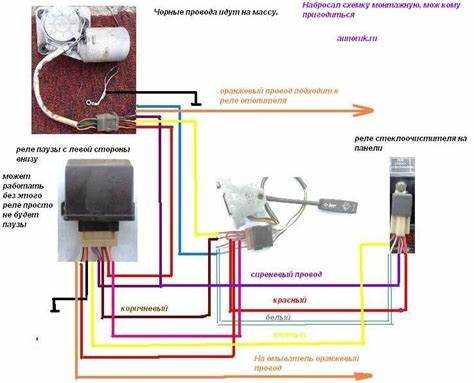

Подключение проводки к моторчику дворников
Перед началом подключения проводки к моторчику дворников на УАЗ 469 необходимо подготовить нужные инструменты и материалы: мультиметр, клеммные зажимы, изолента и подходящие провода. Моторчик работает на 12 В, поэтому важно следить за правильностью подключения, чтобы избежать коротких замыканий и повреждений системы.
1. Начните с выбора правильного места для установки проводки. Подключение проводов к моторчику следует производить через защитную коробку или держатель для проводов. Это предотвратит их повреждение и обеспечит долговечность системы.
2. Отключите аккумулятор для безопасности. Это защитит от случайных замыканий и повреждений электрической схемы.
3. Для подключения моторчика используйте два провода: один для питания, второй для управляющего сигнала. Провод питания обычно подключается к положительному контакту на моторчике. Провод управляющего сигнала, который регулирует работу дворников, подключается к контакту, который активирует моторчик в зависимости от выбранного положения рычага переключателя на приборной панели.
4. Установите клеммные зажимы на концы проводов и аккуратно подсоедините их к соответствующим клеммам на моторчике. Не перепутайте полярность, так как неправильное подключение может повлиять на работу устройства или привести к его выходу из строя.
5. Проверьте работоспособность системы. Включите зажигание и проверьте работу дворников. При правильном подключении моторчик должен начать двигаться в зависимости от выбранной скорости.
6. Завершающий этап – зафиксируйте провода с помощью изоленты и обеспечьте их защиту от внешних воздействий. Для этого можно использовать пластиковые трубки или гофрированные трубки для защиты проводки.
После выполнения всех этапов подключения проводки к моторчику дворников убедитесь, что соединения надежны и не имеют признаков износа.
Монтаж рычагов и щеток дворников
Для установки рычагов и щеток дворников на УАЗ 469 нужно точно соблюдать последовательность действий, чтобы обеспечить надежную работу системы. Начните с установки рычагов на приводной механизм.
1. Прежде всего, установите рычаги на вал привода. На УАЗ 469 они крепятся с помощью шплинта и гайки. Убедитесь, что рычаги установлены строго по оси, без перекосов. Положение рычагов должно соответствовать углу наклона лобового стекла.
2. Закрутите гайки с нужным моментом, используя гаечный ключ. Проверяйте, чтобы гайки не были перетянуты, чтобы избежать повреждения резьбы. Закрепите шплинт, чтобы предотвратить случайный открут в процессе эксплуатации.
3. После установки рычагов перейдите к монтажу щеток. Щетки дворников УАЗ 469 могут иметь стандартные или универсальные крепления. Для крепления щеток используйте соответствующие адаптеры, если это необходимо.
4. На щетках есть специальные замки или крючки для фиксации. Убедитесь, что щетки установлены плотно и не болтаются. Закрепите их так, чтобы они не смещались при движении. Щетки должны быть ориентированы вдоль стекла и двигаться без заеданий.
5. Проверьте работу рычагов и щеток. Включите систему дворников, чтобы убедиться, что они работают плавно и без остановок. Если щетки оставляют полосы, проверьте их состояние и натяжение.
6. В завершение, проверьте наличие и работу всех уплотнителей, чтобы избежать попадания воды под щетки и на механизм привода.
Проверка работы системы дворников после установки
После установки системы дворников на УАЗ 469 важно провести тщательную проверку ее работы. Это поможет убедиться, что все компоненты установлены правильно и функционируют без сбоев.
Первым шагом является проверка электропитания. Включите зажигание и включите дворники. Убедитесь, что мотор работает без посторонних шумов, и лезвия дворников начинают двигаться плавно, без рывков. Если мотор не запускается или работает с перебоями, проверьте подключение проводки и состояние предохранителей. Если питание подается корректно, но дворники не двигаются, может быть проблема в моторе или в механизме привода.
Следующий этап – проверка работы рычага управления. Убедитесь, что все положения рычага (включение, выключение, промежуточные скорости) функционируют корректно. Для этого переключите рычаг в различные положения и наблюдайте за реакцией дворников. Если какая-либо из функций не срабатывает, стоит проверить подключение рычага к системе управления мотором и наличие неисправностей в самом механизме рычага.
Обратите внимание на скорость работы дворников. Если мотор работает на всех режимах, но дворники движутся слишком медленно или быстро, возможно, требуется корректировка напряжения питания или замена резисторов, регулирующих скорость работы системы. Также проверьте состояние щеток. Изношенные или поврежденные щетки могут снижать эффективность работы системы, особенно при повышенных нагрузках, например, в дождливую погоду.
Не забудьте про проверку очистки стекла. Включите систему на несколько секунд, чтобы убедиться, что щетки полностью очищают стекло от воды и грязи. Если на стекле остаются полосы или участки, которые не очищаются, возможно, нужно отрегулировать угол наклона щеток или их расположение относительно стекла.
Если дворники работают корректно, но вы заметили повышенные вибрации или шумы, возможно, проблемы в креплении рычага или соединении с мотором. Убедитесь, что все элементы системы закреплены надежно и не имеют люфта.
Проведя все эти проверки, вы сможете убедиться, что система дворников на вашем УАЗ 469 установлена и работает должным образом. Если все работает корректно, можно считать установку завершенной и системой можно пользоваться безопасно и эффективно.
Устранение возможных неполадок в работе дворников
Неполадки в работе дворников УАЗ 469 могут быть вызваны различными причинами. Проблемы часто возникают с мотором, проводкой или креплением щеток. Рассмотрим основные неисправности и способы их устранения.
1. Дворники не работают вообще
- Проверьте питание на моторе. При отсутствии напряжения проверьте предохранитель и реле.
- Проверьте проводку, особенно в местах, где могут быть механические повреждения или коррозия.
- Проверьте сам мотор дворников. Если мотор не работает, его возможно потребуется заменить.
2. Дворники работают, но не двигаются по стеклу
- Проверьте крепление щеток. Если они ослаблены, закрепите их на месте.
- Осмотрите рычаги и шестерни на наличие износа или поломок. При необходимости замените детали.
- Убедитесь, что механизм работы дворников не забит грязью или льдом.
3. Нерегулярная работа или залипание дворников
- Проверьте состояние тормозных колодок и валов. Изношенные элементы могут вызывать нестабильную работу системы.
- Проверьте смазку в механизме дворников, при необходимости добавьте смазку на шестерни и подшипники.
- Осмотрите шланги, если они повреждены, воздух может проникать в систему, что приводит к сбоям в работе дворников.
4. Низкая эффективность работы дворников (плохое очищение стекла)
- Проверьте состояние резинок щеток. Если они изношены или повреждены, замените их.
- Осмотрите стекло на наличие загрязнений или повреждений. Часто грязь на стекле мешает дворникам качественно очищать поверхность.
- Проверьте качество жидкости для омывателя. Плохое качество или загрязнение жидкости могут ухудшать работу системы омывателя.
5. Шумная работа дворников
- Проверьте крепление щеток и их прилегание к стеклу. Если щетки плохо прилегают, это может вызвать шум при движении.
- Проверьте состояние трапеции и рычагов, если в этих деталях есть люфт, замените изношенные элементы.
- Убедитесь в отсутствии инородных предметов в механизме дворников.
Регулярная диагностика и правильное обслуживание системы дворников позволят продлить срок службы этих важных элементов автомобиля и обеспечат их бесперебойную работу в любых условиях.
Вопрос-ответ:
Как подключить дворники на УАЗ 469 самостоятельно?
Для подключения дворников на УАЗ 469 нужно пройти несколько этапов. Сначала необходимо подготовить нужные инструменты и запчасти, включая моторчик стеклоочистителя и крепеж. Далее, следует установить моторчик на место и подключить провода к системе электропитания. После этого крепим дворники и проверяем их работу. При необходимости, регулируем положение дворников для лучшего покрытия стекла.
Какие инструменты нужны для подключения дворников на УАЗ 469?
Для того чтобы подключить дворники на УАЗ 469, вам понадобятся следующие инструменты: отвертки (крестовая и плоская), ключи, возможно, гаечный ключ для фиксации крепежей, изолента или термоусадочные трубки для изоляции проводов. Также вам понадобятся новые дворники, моторчик и проводка, если старые детали пришли в негодность.
Где находится моторчик стеклоочистителя на УАЗ 469 и как его подключить?
Моторчик стеклоочистителя на УАЗ 469 обычно находится под капотом, в районе лобового стекла. Чтобы подключить его, нужно сначала снять старый моторчик, если он есть, и установить новый. Для подключения важно правильно соединить провода с электрической системой автомобиля. Подключение происходит через стандартный разъем, однако, в случае его отсутствия, придется сделать переходники с учетом полярности.
Могу ли я подключить дворники на УАЗ 469 без помощи специалиста?
Да, подключить дворники на УАЗ 469 можно самостоятельно, если у вас есть базовые навыки работы с автомобилем и нужные инструменты. Главное — внимательно следить за электропроводкой, не перепутать провода при подключении мотора и корректно установить все детали, чтобы обеспечить нормальную работу стеклоочистителя. В случае сомнений лучше обратиться к специалисту.
Почему дворники на УАЗ 469 не работают после установки нового моторчика?
Если после установки нового моторчика дворники на УАЗ 469 не работают, возможны несколько причин. Во-первых, проверьте правильность подключения проводов — может быть, где-то есть обрыв или неправильная полярность. Во-вторых, стоит убедиться, что моторчик исправен, и он не имеет заводского брака. Также стоит проверить предохранители, которые могут быть перегоревшими, и убедиться в надежности креплений, чтобы моторчик не был поврежден вибрациями.
