Генератор на УАЗ Буханка отвечает за питание всей электросистемы и заряд аккумулятора. На автомобилях этой серии чаще всего устанавливаются генераторы типа Г221 или их аналоги на 14 В и ток до 55 А. При сбоях в работе – мигании лампы зарядки, свисте подшипников или падении напряжения – необходима разборка и диагностика устройства.
Перед началом работ отключается минусовая клемма аккумулятора. Генератор демонтируется с двигателя, предварительно ослабляются натяжные болты крепления и снимается приводной ремень. Важно помнить о наличии пружинных шайб и проставок – их неправильная установка приведет к перекосу при обратной сборке.
При разборке корпуса обращают внимание на состояние контактных колец, износ щеток, подшипников и выпрямительного блока. Щетки должны свободно перемещаться в направляющих, длина – не менее 5 мм. Контактные кольца не должны иметь глубоких борозд. Допустимый люфт ротора в подшипниках – до 0,2 мм.
При наличии следов перегрева или запаха гари обмотки статора проверяются мультиметром на межвитковое замыкание. Для полной диагностики также измеряется сопротивление обмоток: статор – 0,2–0,5 Ом, ротор – около 3 Ом между контактными кольцами. Наличие «пробоя на массу» проверяется прозвонкой корпуса генератора.
Видеоролик в конце статьи показывает пошаговую разборку генератора с пояснениями по каждому этапу. Подходит для моделей с аналогичным устройством – от УАЗ-452 до УАЗ-3303 с карбюраторными и инжекторными двигателями.

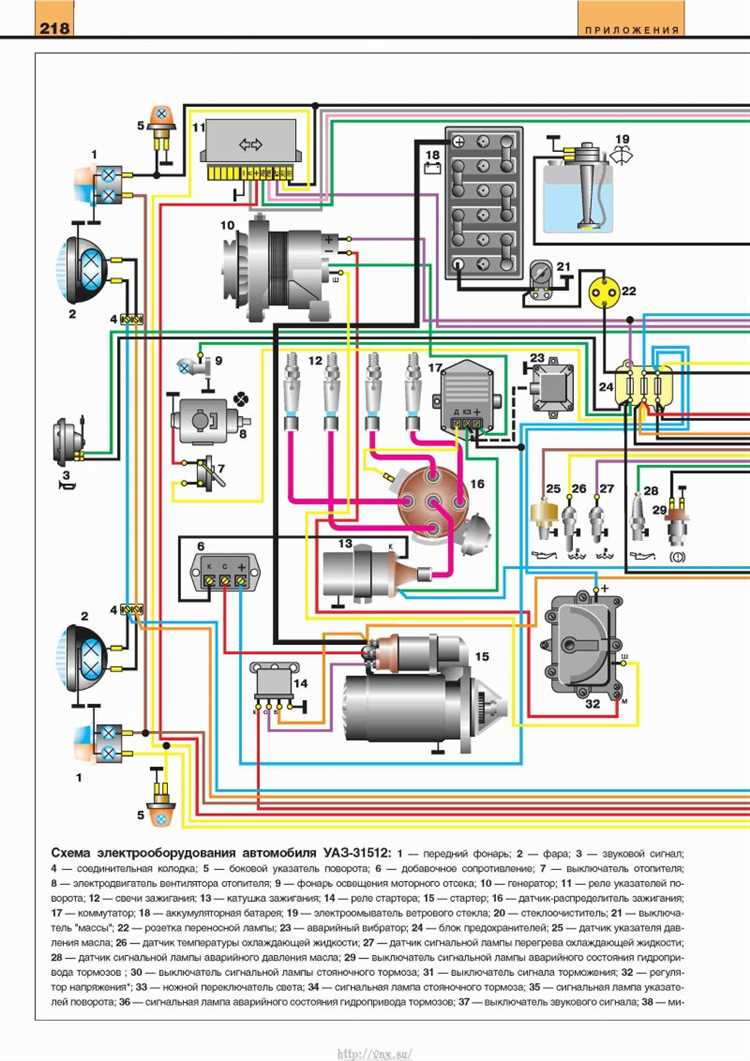

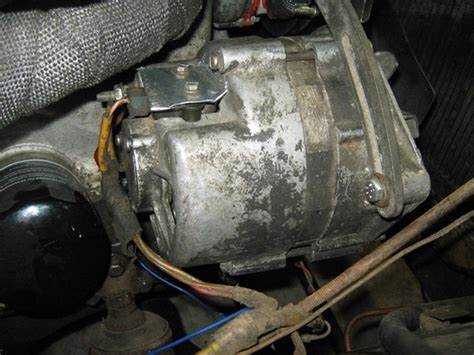

Как снять генератор с УАЗ Буханка без повреждения креплений
Перед началом отсоедините клемму «минус» от аккумулятора. Это исключит короткое замыкание при демонтаже. Работать следует на охлажденном двигателе.
Сначала ослабьте натяжной болт генератора, располагающийся в верхней части кронштейна. Для этого используйте рожковый ключ на 12. Поверните генератор к блоку цилиндров, чтобы ослабить ремень привода. Снимите ремень с шкива.
Далее открутите нижний болт крепления генератора к кронштейну. Он крепится через втулку, которая со временем может закиснуть. Не применяйте силу – сбрызните резьбовое соединение проникающей смазкой и выждите 10 минут.
При демонтаже аккуратно поддерживайте корпус генератора рукой. После извлечения нижнего болта плавно снимите генератор с направляющей втулки. Не расшатывайте его – втулка алюминиевая, легко деформируется. Если генератор не снимается, аккуратно простучите по корпусу деревянным молотком, избегая ударов по шкиву и клеммам.
После снятия проверьте состояние втулки и кронштейна. Если втулка зажата, разожмите её раздвижными плоскогубцами, чтобы при установке нового генератора не повредить корпус.

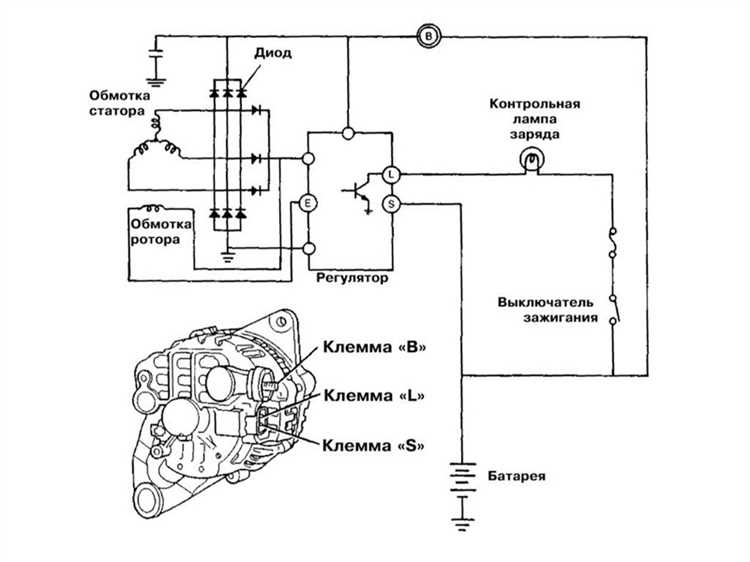

Какие инструменты понадобятся для разборки генератора
Головки и трещотка: потребуются головки на 8, 10 и 12 мм. Трещотка с удлинителем облегчит доступ к нижним креплениям и задним гайкам.
Крестовая и плоская отвертки: крестовая – для откручивания кожуха и мелких винтов, плоская – для поддевания защёлок и фиксации щёткодержателя.
Шестигранники: генераторы с задней крышкой на винтах под шестигранник требуют ключ на 5 мм.
Сначала отключается аккумулятор, затем снимается ремень привода генератора. Отсоединяются клеммы с задней части устройства, фиксирующиеся гайками на 10 и 8 мм. Демонтируется сам генератор, удерживаемый двумя болтами крепления – нижний под ключ на 14, верхний – на 17 мм.
Корпус генератора разделяется на две части – переднюю (со шкивом) и заднюю (с щётками и диодным мостом). Чтобы разобрать, снимается шкив, удерживаемый гайкой на 24 мм. Вал фиксируется через прорезь на роторе, используется плоская отвёртка или специнструмент.
После снятия шкива извлекается крышка подшипника. Откручиваются четыре длинных стяжных болта по периметру корпуса. Корпус аккуратно раздвигается, фиксируя ротор в центре. Задняя крышка снимается с усилием – в ней установлен задний подшипник, плотно сидящий в гнезде.
После снятия задней крышки проверяются щётки и контактные кольца. Щётки демонтируются, отпаиваются провода от щёточного узла. Диодный мост крепится тремя винтами, его аккуратно откручивают. Передняя крышка снимается последней, при этом удерживается ротор, чтобы не повредить передний подшипник.
Для извлечения подшипников используется съёмник. Если съёмника нет – применяют оправку и лёгкие удары молотком через деревянную проставку. Удаление проводится строго по оси, чтобы избежать перекоса и повреждения посадочных мест.
Как проверить щётки и кольца ротора на износ
Перед проверкой необходимо снять генератор, разобрать его и извлечь ротор. Работы проводятся на отключённом аккумуляторе.
- Осмотрите щёткодержатель. Если щётки выступают менее чем на 5 мм, требуется замена.
- Проверьте ход щёток в направляющих. Заклинившие или туго двигающиеся щётки нарушают заряд.
- Оцените степень износа: поверхность щёток должна быть ровной, без сколов и выкрашиваний.
- Измерьте сопротивление между кольцами ротора – должно быть в пределах 2–5 Ом. Бесконечное или нулевое значение говорит о разрыве или замыкании обмотки.
- Осмотрите контактные кольца. Износ проявляется в виде выработки, борозд, потемнения меди.
- При наличии борозд кольца можно проточить. Допустимый минимальный диаметр – 28 мм.
- После очистки колец мелкой наждачной бумагой (зерно 800–1000) проверьте плотность прилегания щёток – след от касания должен быть равномерным.
После проверки и замены изношенных деталей генератор собирается в обратном порядке. Перед установкой на двигатель убедитесь в отсутствии коротких замыканий и свободном вращении ротора.

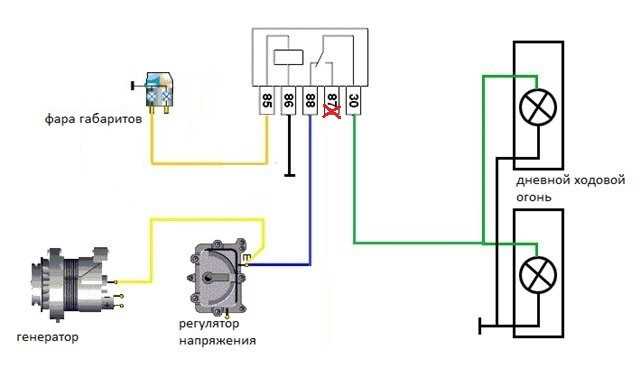

Что делать при обнаружении подгоревших обмоток
1. Снять генератор с двигателя. Для точной оценки состояния требуется полный демонтаж. Отключить клеммы, отсоединить проводку и крепления. Разобрать корпус генератора, аккуратно отделив статор от ротора.
2. Проверить статор и ротор на межвитковое замыкание. Использовать мегомметр на 500 В. Сопротивление между обмотками и корпусом должно быть не менее 0,5 МОм. При меньших значениях – изоляция пробита.
3. Оценить повреждения обмоток визуально. Если обуглены отдельные участки, но проводники не оборваны, возможна перемотка. При полном оплавлении – заменить статор или ротор целиком.
4. Проверить выпрямительный блок и щёточный узел. Подгоревшие обмотки могут быть следствием пробоя диодов или нестабильного контакта в щётках. Прозвонить диоды мультиметром, зачистить посадочные места контактов.
5. Перемотать обмотки только с использованием термостойкого провода класса не ниже H (180 °C). Обязательно пропитать лаком на основе полиэфиримидов, затем провести сушку в термокамере при температуре 130–150 °C не менее 6 часов.
6. После ремонта собрать генератор и проверить на стенде. Номинальное напряжение 13,8–14,5 В при 1500 об/мин. Наличие пульсаций, перегрева или посторонних шумов недопустимо.
Повторная эксплуатация генератора с подгоревшими обмотками без ремонта приведёт к отказу зарядной системы и выходу из строя АКБ.

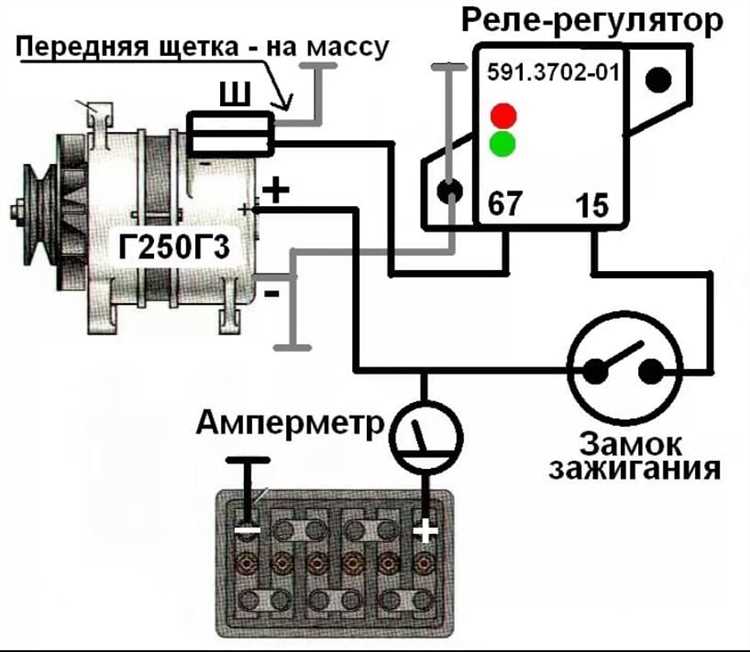

Сборка генератора после диагностики и замены деталей
После диагностики и замены неисправных деталей генератора УАЗ Буханка необходимо выполнить его сборку в правильной последовательности для обеспечения надежной работы устройства. Начните с установки новой щеткодержательной сборки. Убедитесь, что щетки свободно двигаются в своих гнездах, и правильно расположены относительно колектора. Затем установите крышку генератора, предварительно проверив, чтобы уплотнительные кольца или прокладки были на месте и не имели повреждений. Это предотвратит утечку масла или загрязнение внутренних элементов.
После этого установите ротор, соблюдая осторожность, чтобы не повредить его обмотку. Важно следить за тем, чтобы на валах не было пыли или грязи, так как это может повлиять на работу подшипников. Ротор должен свободно вращаться в своей втулке.
Теперь можно приступить к установке статора. Проверьте, чтобы на его обмотках не было повреждений или коротких замыканий. Убедитесь, что статор правильно фиксируется в корпусе генератора и не имеет люфта. После этого установите крышку и зафиксируйте все болты крепления. Затягивайте их равномерно, чтобы избежать перекоса корпуса.
Заключительный этап сборки – проверка всех контактов и соединений. Протяните каждый провод и убедитесь в надежности подключения. Проводку не следует прокладывать в местах, где она может подвергаться механическому воздействию или перегреву.
После завершения сборки проведите тестирование генератора. Проверьте его работу на малых оборотах, убедитесь, что напряжение стабильно и соответствует стандартам. Также важно проверить отсутствие шумов и вибраций при запуске двигателя.
Вопрос-ответ:
Какие признаки указывают на неисправность генератора на УАЗ Буханка?
Если у генератора начались проблемы, это может проявляться через постоянное мигание лампы зарядки на приборной панели, плохое зарядное напряжение (ниже 13,8 В) или проблемы с запуском машины. Также могут быть слышны посторонние звуки из генератора, например, шум или скрежет, что может указывать на неисправность подшипников. В некоторых случаях заметна потеря мощности или нестабильная работа электроприборов.
Как можно разобрать генератор на УАЗ Буханка своими руками?
Для разборки генератора нужно снять его с автомобиля, предварительно отключив аккумулятор. Затем откручиваются крепежные болты, снимается корпус генератора. Важно запомнить порядок снятия всех элементов, чтобы не забыть, как собрать обратно. Разборка включает снятие щеток, ротора и статора. После этого стоит осмотреть каждую деталь на наличие повреждений, износа или загрязнений. В видеоинструкции можно найти подробное описание этого процесса.
Что делать, если в процессе разборки генератора на УАЗ Буханка обнаружены повреждения?
Если в процессе разборки генератора вы нашли поврежденные детали, такие как изношенные щетки, поврежденные обмотки или подшипники, их нужно заменить. Чаще всего можно приобрести запасные части в магазинах автозапчастей, которые специализируются на запчастях для УАЗ. Если повреждения серьезные, например, сломанный ротор, генератор может потребовать полной замены.
Какие инструменты понадобятся для разборки генератора на УАЗ Буханка?
Для разборки генератора на УАЗ Буханка потребуется стандартный набор инструментов: ключи, отвертки, плоскогубцы, а также, возможно, маленькая молоточка для легкого снятия некоторых деталей. Также полезно иметь мультиметр для проверки зарядного напряжения и состояния щеток. Убедитесь, что у вас есть удобный рабочий стол или поверхность, где можно аккуратно разложить все детали.
Какую роль играет ротор в работе генератора УАЗ Буханка и как его проверить?
Ротор в генераторе отвечает за создание магнитного поля, необходимого для производства электрического тока. Чтобы проверить ротор, нужно осмотреть его на наличие повреждений или износа. На обмотках не должно быть следов перегрева или обугливания. Также важно проверить подшипники ротора: если они изношены, это может привести к перегреву и дальнейшим поломкам генератора. В случае повреждений ротора его нужно будет заменить.
