Главный тормозной цилиндр УАЗ Буханка отвечает за преобразование усилия от педали в давление тормозной жидкости. При его неисправности возможна утечка жидкости, провал педали и снижение эффективности торможения. Для устранения таких проблем часто требуется полная разборка узла.
Перед началом работы необходимо слить тормозную жидкость и демонтировать цилиндр с вакуумного усилителя. Ключевые признаки, при которых требуется разборка: подтекание жидкости из-под резиновых манжет, потеря давления в системе, отсутствие характерного сопротивления при нажатии на педаль.
Устройство главного цилиндра включает корпус, поршень с уплотнительными кольцами, возвратную пружину и штуцера для подключения трубок. Модификации могут отличаться по числу контуров (одно- или двухконтурный), но принцип работы одинаков. При разборке важно соблюдать порядок извлечения деталей и обращать внимание на состояние манжет и зеркала цилиндра. Износ или повреждение этих элементов требует замены, даже если визуально они выглядят пригодными.
Работы проводятся с использованием набора торцевых ключей, отвертки и пластикового крючка для извлечения стопорного кольца. Промывка деталей выполняется тормозной жидкостью или спиртом. Использование бензина и растворителей недопустимо, так как они разрушают резиновые уплотнения.
Как снять главный тормозной цилиндр с УАЗ Буханка
Перед началом работы отключи минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Снимай цилиндр только на остывшем двигателе, чтобы избежать ожогов и повреждений элементов.
Сначала сними пластиковый бачок с тормозной жидкостью. Он крепится к цилиндру и удерживается на резиновых уплотнителях. Осторожно потяни его вверх, одновременно расшатывая. Если бачок подключён к датчику уровня, отсоедини разъём питания.
С тормозной магистрали открути трубки ключом на 10. Подставь ёмкость – из системы начнёт вытекать тормозная жидкость. При необходимости используй проникающую смазку, чтобы облегчить откручивание резьбовых соединений.
Далее открути две гайки крепления цилиндра к вакуумному усилителю. Для этого потребуется ключ на 13 с удлинителем, так как доступ ограничен. Гайки находятся под приборной панелью со стороны водителя.
После снятия креплений аккуратно потяни цилиндр на себя. Если он не выходит, проверь, не остались ли подключённые трубки или другие элементы. При демонтаже не допускай попадания грязи в трубки и отверстия цилиндра.
Место крепления и резьбы осмотри на наличие коррозии. Удаляй старую тормозную жидкость тряпкой без ворса. Не допускай контакта тормозной жидкости с лакокрасочным покрытием – она вызывает повреждения краски.
Какие инструменты потребуются для разборки цилиндра
Для разборки главного тормозного цилиндра УАЗ Буханка потребуется торцовый ключ на 13 для откручивания крепёжных гаек цилиндра от вакуумного усилителя. Также нужен рожковый или накидной ключ на 10 для отсоединения тормозных трубок.
Плоская отвёртка необходима для аккуратного снятия стопорного кольца внутри корпуса цилиндра. Чтобы не повредить посадочные поверхности, применяют съёмник стопорных колец с тонкими губками. Для извлечения поршней используют пинцет или длинный зажим, чтобы не задеть рабочую поверхность стенок.
Нужна также ёмкость для слива остаточной тормозной жидкости и ветошь для очистки деталей. Для осмотра износа внутренних компонентов желательно использовать лупу с подсветкой. Разборку проводят на чистой поверхности, исключающей попадание пыли внутрь цилиндра.
Как безопасно слить тормозную жидкость перед разборкой
Перед началом работы необходимо подготовить чистую ёмкость объёмом не менее одного литра, прозрачный шланг диаметром 5–6 мм, гаечные ключи на 10 и 12, а также перчатки и защитные очки. Работу выполнять на горизонтальной площадке с заглушённым двигателем.
Открой крышку бачка главного тормозного цилиндра и с помощью шприца или груши откачай жидкость из бачка по максимуму. Не допускай попадания жидкости на кузов – она разъедает лакокрасочное покрытие.
Подсоедини прозрачный шланг к штуцеру прокачки на самом удалённом от ГТЦ тормозном цилиндре – обычно это заднее правое колесо. Второй конец опусти в подготовленную ёмкость. Ослабь штуцер на пол-оборота. Нажимай педаль тормоза до упора, удерживай и снова затяни штуцер. Повтори 4–5 раз до прекращения вытекания жидкости. Процедуру повтори для остальных колёс в следующем порядке: заднее левое, переднее правое, переднее левое.
После удаления жидкости из системы вернись к бачку, откачай остатки и вытри насухо. Все штуцеры прокачки закрой резиновыми колпачками, чтобы избежать попадания воздуха и грязи внутрь. Только после этого можно приступать к демонтажу главного тормозного цилиндра.
Как отсоединить шланги и штуцеры без повреждений
Перед началом работ необходимо стравить давление в тормозной системе. Откройте крышку бачка главного цилиндра и частично откачайте тормозную жидкость, чтобы она не пролилась при демонтаже. Используйте шприц или специальную грушу.
- Очистите соединения от грязи и коррозии при помощи щетки с металлическим ворсом и аэрозольного очистителя типа WD-40. Это предотвратит попадание абразивов внутрь системы.
- Применяйте накидные ключи соответствующего размера (обычно 10 или 12 мм) для минимального риска срыва граней на штуцерах. Разводные и газовые ключи использовать нельзя.
- Прикипевшие соединения не срывайте с усилием. Нанесите проникающую смазку и подождите 10–15 минут. После этого повторите попытку аккуратно раскачивая штуцер вперед-назад.
- Перед отворачиванием тормозных трубок подложите под них ветошь, чтобы собрать возможные потёки. Тормозная жидкость агрессивна к лакокрасочному покрытию.
- Шланги отсоединяются от корпуса цилиндра ключом и рукой. Не тяните за резиновую часть – держитесь только за металлические наконечники.
- После отсоединения защитите открытые отверстия цилиндра и шлангов колпачками или заткните их, чтобы внутрь не попала влага и пыль.
При соблюдении этих рекомендаций все соединения сохранят герметичность и пригодность к повторной сборке.

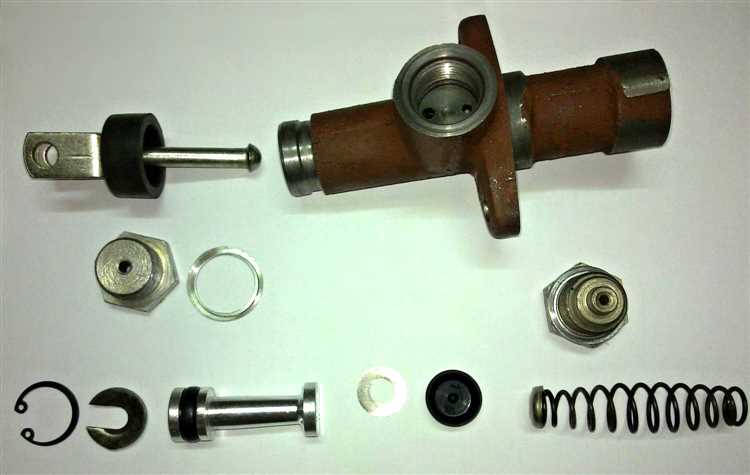

Как разобрать корпус главного тормозного цилиндра поэтапно
1. Снимите цилиндр с автомобиля. Отсоедините тормозные трубки, используя гаечный ключ на 10 или 12 мм. Отверните крепёжные гайки и аккуратно извлеките цилиндр с вакуумного усилителя.
2. Промойте корпус снаружи. Используйте керосин или очиститель тормозов, чтобы удалить грязь и остатки тормозной жидкости. Это предотвратит попадание абразивных частиц внутрь при разборке.
3. Извлеките стопорное кольцо. Снимите пыльник. С помощью съёмника или тонкой отвёртки достаньте стопорное кольцо, удерживающее поршень внутри корпуса.
4. Выньте поршень. Аккуратно вытолкните поршень с пружиной из корпуса. Если он закис, подайте сжатый воздух через одно из входных отверстий, направив выход от себя и защитив цилиндр тряпкой.
5. Осмотрите детали. Проверьте зеркало цилиндра на наличие коррозии, раковин и задиров. Износ поршня и повреждённые манжеты указывают на необходимость замены.
6. Удалите все уплотнители. Аккуратно выньте резиновые манжеты и пружины. Используйте пластиковую лопатку, чтобы не повредить посадочные поверхности.
7. Очистите внутренние каналы. Промойте корпус тормозной жидкостью или спиртом. Убедитесь, что перепускные отверстия не забиты.
8. Подготовьте к сборке. Просушите все детали, смажьте новые манжеты тормозной жидкостью перед установкой. Повреждённые элементы использовать нельзя.
На что обратить внимание при осмотре внутренних деталей
При разборке главного тормозного цилиндра УАЗ Буханка важно тщательно осмотреть его внутренние компоненты. Начать стоит с проверки состояния поршня. Он должен быть ровным, без глубоких царапин и деформаций. Если на поршне видны следы износа или повреждения, его нужно заменить, так как такие дефекты могут привести к утечке тормозной жидкости и снижению эффективности работы тормозной системы.
Следует также проверить состояние уплотнительных колец. Они должны быть эластичными, без трещин или видимых повреждений. Если уплотнительные кольца износились или деформировались, это приведет к пропуску тормозной жидкости и снижению давления в системе.
Важно осмотреть и сам корпус цилиндра. Внутренняя поверхность должна быть гладкой, без следов коррозии, повреждений или заусенцев. Коррозия может привести к неравномерному движению поршня, а заусенцы – к повреждению уплотнительных колец. Если обнаружены следы коррозии, цилиндр следует заменить или обработать с учетом рекомендаций производителя.
Также необходимо обратить внимание на рабочий шток, который должен свободно двигаться в цилиндре. Если шток заедает или имеет следы износа, это может указывать на проблему с его посадкой или на повреждения в механизме. В случае выявления таких дефектов шток следует заменить.
Не стоит забывать и про пружину. Она должна быть правильно установленной и не поврежденной. Изогнутая или деформированная пружина не обеспечит нужного давления, что повлияет на работу тормозной системы.
Как подготовить цилиндр к сборке или замене компонентов
Перед началом сборки или заменой компонентов главного тормозного цилиндра УАЗ Буханка, важно тщательно подготовить все детали и инструменты для работы. Вот шаги, которые помогут избежать ошибок и гарантировать долгосрочную работу тормозной системы:
- Очистка компонентов
Все детали цилиндра должны быть очищены от грязи, пыли и старой смазки. Для этого используйте очиститель тормозной системы или специализированные средства. Не применяйте агрессивные химикаты, которые могут повредить резиновые детали.
- Проверка состояния поршней и уплотнителей
Осмотрите поршни на наличие трещин, износа или других повреждений. Резиновые уплотнители и манжеты должны быть заменены, если они изношены или имеют видимые повреждения. Поршни можно очистить, но они не должны иметь задиров и следов коррозии.
- Проверка цилиндра
Осмотрите внутреннюю поверхность цилиндра. Повреждения в виде царапин или коррозии могут значительно снизить эффективность работы тормозной системы. Если такие дефекты обнаружены, цилиндр необходимо заменить или отреставрировать у специалиста.
- Использование новой смазки
Перед сборкой поршней и уплотнителей обязательно используйте подходящую тормозную жидкость или смазку. Нанесите тонкий слой на внутреннюю часть цилиндра, а также на резинотехнические изделия. Это поможет избежать повреждения уплотнителей при сборке.
- Сборка цилиндра
При сборке соблюдайте порядок установки всех элементов. Убедитесь, что поршни и манжеты установлены правильно, без перекосов. Все детали должны свободно двигаться, но не иметь люфта или чрезмерного сопротивления.
- Проверка герметичности
После сборки цилиндра проведите проверку на герметичность. Это можно сделать с помощью подкачки тормозной жидкости и проверки на утечки в местах соединений. Также можно проверить цилиндр в собранной тормозной системе на автомобиле, чтобы убедиться в отсутствии утечек жидкости.
- Установка на место
При установке цилиндра в автомобиле используйте новые шайбы и гайки. Обеспечьте правильную затяжку всех соединений, чтобы избежать утечек тормозной жидкости. После установки рекомендуется несколько раз прокачать тормоза, чтобы удалить воздушные пробки из системы.
Правильная подготовка и сборка главного тормозного цилиндра УАЗ Буханка гарантируют надежную работу тормозной системы и безопасность на дороге.
Вопрос-ответ:
Как правильно снять главный тормозной цилиндр с УАЗ Буханки?
Для того чтобы снять главный тормозной цилиндр с УАЗ Буханки, нужно предварительно отключить аккумулятор. Затем открутите тормозные трубки, подключенные к цилиндру, и отсоедините их от главного тормозного цилиндра. После этого открутите крепежные болты, которые удерживают цилиндр на месте. Если цилиндр зафиксирован крепко, можно аккуратно использовать монтажку для его снятия. Важно следить за состоянием уплотнительных колец, так как их повреждение может привести к течи тормозной жидкости при установке нового цилиндра.
Зачем нужно снимать главный тормозной цилиндр при ремонте тормозной системы?
Снятие главного тормозного цилиндра требуется для ремонта или замены поврежденных деталей тормозной системы. Это может быть необходимо, если цилиндр протекает, если его компоненты (например, пыльники или поршни) износились, или если требуются другие работы по обслуживанию. Также может потребоваться демонтаж для очистки или смазки механизма, чтобы восстановить эффективность тормозной системы.
Какие проблемы могут возникнуть при неправильной установке главного тормозного цилиндра на УАЗ Буханку?
Если главный тормозной цилиндр установлен неправильно, это может привести к нескольким проблемам. Во-первых, возможна утечка тормозной жидкости, что снижает давление в системе и ухудшает тормозные характеристики. Во-вторых, неправильная установка может привести к блокировке поршня, что также снижает эффективность торможения. Кроме того, установка с нарушением технологических норм может повредить уплотнительные кольца, что также вызовет утечку жидкости. Важно следовать инструкциям и проверять герметичность после установки.
Как проверить работоспособность главного тормозного цилиндра после его установки?
После установки главного тормозного цилиндра на УАЗ Буханку важно тщательно проверить систему на герметичность. Для этого прокачайте тормоза, чтобы устранить возможные воздушные пробки в системе. Затем проверьте тормозные трубки и соединения на наличие утечек тормозной жидкости. Если жидкость не течет, а тормоза реагируют должным образом (педаль тормоза не слишком мягкая и не уходит в пол), значит, установка была выполнена правильно. Если же обнаружена утечка или педаль слишком мягкая, необходимо повторить процедуру установки или прокачки.
