Коробка передач УАЗ Патриот – это пятиступенчатый агрегат типа Dymos, произведённый в Южной Корее. Он устанавливался на модели с 2008 года и отличается синхронизированными передачами, включая заднюю. Несмотря на надёжность, этот узел со временем требует вмешательства – замены подшипников, синхронизаторов или устранения характерного шума при переключениях.
Перед началом разборки необходимо демонтировать коробку с автомобиля. Для этого потребуется эстакада или подъёмник, набор головок (на 10–19 мм), вороток, удлинители, шестигранники и съёмник стопорных колец. Обязательно отключаются клеммы аккумулятора, снимается раздаточная коробка, откручиваются крепления к кузову, отсоединяются карданные валы и трос привода сцепления.
После демонтажа коробку размещают на прочной поверхности. Начинают с удаления крышки заднего подшипника, фиксаторов вилок переключения и откручивания болтов корпуса. При разборке необходимо соблюдать порядок извлечения валов: первичный, затем промежуточный и вторичный. Особое внимание уделяется состоянию синхронизаторов третьей и четвёртой передачи – именно они чаще всего выходят из строя.
Рекомендуется заменять все стопорные кольца, подшипники и сальники. Заводские номера комплектующих: подшипник первичного вала – 6306, вторичного – 6207, сальник хвостовика – 40×56×10. Для повторной сборки коробки используется трансмиссионное масло GL-4 75W-90 объёмом 1.6 литра. Все элементы перед установкой обезжириваются, а сопрягаемые поверхности – покрываются герметиком для коробок передач.
Подготовка инструмента и рабочего места для разборки КПП УАЗ Патриот
Рабочее место должно находиться в хорошо освещённом, сухом помещении с устойчивым полом. Необходим стол с прочной металлической или деревянной поверхностью. Рядом – стеллаж или ящик с ячейками для раскладки деталей по мере демонтажа. Запрещено проводить разборку на земле или в условиях повышенной влажности.
Из ручного инструмента потребуется комплект рожковых и накидных ключей от 10 до 22 мм, торцевые головки тех же размеров с трещоткой и удлинителем, вороток, отвёртки с плоским и крестообразным жалом, съёмники стопорных колец, пассатижи, молоток с латунным или резиновым бойком, монтажки. Также нужен вороток с длинной ручкой для откручивания туго затянутых болтов.
Для фиксации и контроля – динамометрический ключ, штангенциркуль, маркер для нанесения меток на корпус и детали, ветошь и обезжириватель. Поддон для слива масла обязателен, как и герметичный контейнер для хранения мелких компонентов. Гаечные соединения необходимо очищать щёткой по металлу до начала демонтажа.
Все детали после снятия должны осматриваться, очищаться и укладываться на промаркированные участки поверхности. Размещение КПП на верстаке должно исключать её скатывание или опрокидывание. При необходимости рекомендуется использовать тиски с алюминиевыми накладками для фиксации корпуса без повреждений.
Как правильно снять коробку передач с автомобиля УАЗ Патриот
Перед снятием коробки передач необходимо обеспечить устойчивое положение автомобиля. Установите автомобиль на смотровую яму или подъемник. Отключите аккумулятор и слейте трансмиссионное масло из КПП через сливное отверстие, расположенное снизу корпуса.
- Снимите рычаг переключения передач из салона. Для этого открутите крепеж кожуха, извлеките стопорное кольцо и аккуратно извлеките сам рычаг.
- Открутите карданные валы. Начните с заднего, затем передний. Для этого отметьте положение фланцев крестовин, чтобы при установке сохранить балансировку.
- Отключите все разъемы и тросики, идущие к КПП: разъем датчика скорости, тросик сцепления (или гидравлический шланг, если стоит гидропривод), провод массы, разъем заднего хода.
- Снимите защиту картера и поперечину, поддерживающую коробку.
- Открутите подушку крепления коробки передач к кузову. Поддержите КПП трансмиссионным домкратом или самодельной траверсой.
- Открутите болты крепления коробки к двигателю. Доступ к верхним болтам может потребовать удлинителей и карданного шарнира для трещотки.
- Отодвиньте коробку назад на 10–15 см, пока первичный вал не выйдет из сцепления. При необходимости покачайте корпус для облегчения снятия.
Снятие производится с помощником – вес агрегата превышает 70 кг. Не допускайте перекоса или падения узла при демонтаже. После снятия обеспечьте устойчивое хранение коробки, избегая переворачивания и ударов по валам.
Пошаговая разборка корпуса КПП и разъединение основных узлов

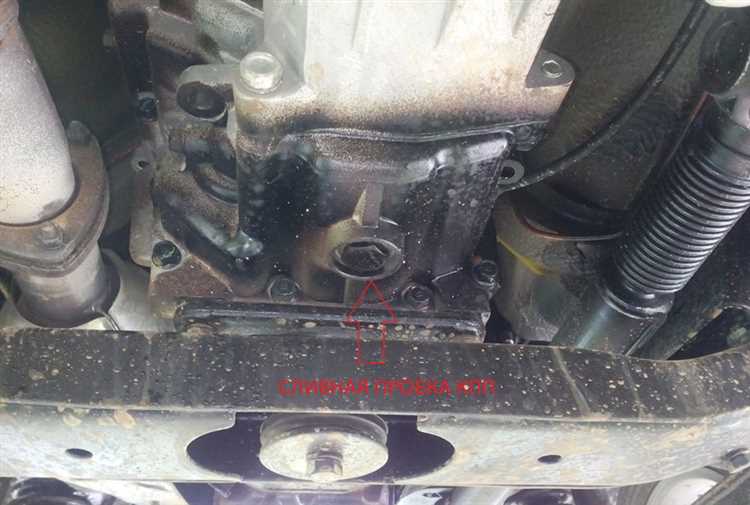

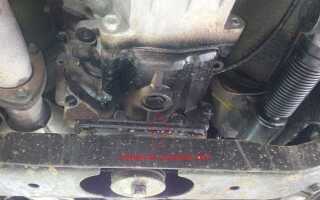

Перед началом работ необходимо слить масло из коробки передач, отвернув сливную пробку ключом на 24. Работы проводить на чистой поверхности, чтобы исключить попадание грязи внутрь агрегата.
Снимите крышку люка включения передач, предварительно открутив шесть болтов крепления ключом на 10. Осторожно извлеките штоки переключения – они подпружинены. Обратите внимание на положение фиксаторов и пружин: при сборке потребуется их точное размещение.
Демонтируйте заднюю крышку КПП, выкрутив болты по периметру (ключ на 13). При снятии крышки обращайте внимание на вал заднего хода и его положение – не допускайте его выпадения. Отсоедините вилку заднего хода, аккуратно вытянув шплинт и палец крепления.
Для извлечения первичного и вторичного валов снимите стопорные кольца и опорные шайбы. Вторичный вал может извлекаться вместе с шестернями – следите за их порядком, особенно за синхронизаторами 3–4 и 1–2 передач. При необходимости используйте съемник с тремя лапами для снятия шестерен с шлицевых соединений.
Разъедините картер и корпус сцепления. Открутите болты крепления (ключ на 14) и аккуратно отделите детали при помощи резиновой киянки. Не допускайте перекоса корпуса – возможно повреждение направляющих втулок. При снятии обратите внимание на наличие регулировочных шайб – они индивидуальны и устанавливаются на заводе под конкретную пару валов.
Для разъединения корпуса на две половины выкрутите крепеж по периметру и, используя пластиковый клин, разъедините половинки. Не применяйте металлический инструмент – это может повредить посадочные плоскости. После разделения снимите промежуточный вал, удерживая его за шейку – он тяжёлый и может повредить шестерни при падении.
Все извлечённые детали необходимо очистить, промыть керосином или дизельным топливом, и внимательно осмотреть на наличие задиров, сколов и выработки. Изношенные синхронизаторы, подшипники и шестерни подлежат обязательной замене.
Диагностика износа шестерён, синхронизаторов и подшипников
Синхронизаторы подлежат проверке на свободный ход и состояние блокирующих колец. Износ колец выражается в уменьшении высоты внутренних зубьев и потере шероховатости фрикционной поверхности. При проверке синхронизатора вставьте соответствующую шестерню – при наличии зазора более 0,8 мм кольцо изношено. Также проверьте пружины фиксаторов: ослабленные элементы приводят к рывкам при переключении.
Подшипники оцениваются по люфту и состоянию дорожек качения. При вращении не должно быть шума, заеданий или биения. Визуально осмотрите сепараторы и ролики: следы перегрева (синева), сколы или выкрашивания недопустимы. При наличии даже минимального люфта вала в корпусе замените подшипник. Особое внимание уделите шариковым подшипникам первичного и вторичного валов – их износ критически влияет на работу всей коробки передач.
Очистка и осмотр деталей перед сборкой коробки передач
Перед началом сборки необходимо удалить все следы старого масла, загрязнений и металлической стружки. Для этого детали замачивают в керосине или промывают техническим очистителем. Особое внимание уделяют внутренним каналам валов, шестерням и синхронизаторам – даже мелкие частицы могут вызвать заклинивание или ускоренный износ.
После очистки все элементы сушат сжатым воздухом. Тряпки не используют – ворсинки могут остаться внутри. Далее проводят визуальный и инструментальный контроль.
Первичный вал проверяют на износ шлицев, наличие задиров и трещин. На вторичном валу оценивают состояние посадочных мест под подшипники и шестерни. Любое биение или раковины – повод для замены.
Все шестерни осматривают на предмет сколов, деформаций зубьев и износа рабочих поверхностей. Даже незначительные трещины недопустимы – при нагрузке они приведут к разрушению. Дополнительно проверяют зацепление шестерен: они должны входить в зацеп плавно, без заеданий.
Синхронизаторы не должны иметь трещин, потертостей на конусных поверхностях и чрезмерного люфта. Если зубья зацепления стерты, элемент подлежит замене. Муфты свободного хода проверяют на легкость перемещения и отсутствие заеданий.
Корпус КПП очищают от старого герметика, проверяют посадочные плоскости под подшипники и сальники. Трещины, сколы и повреждения резьбы исключают повторное использование.
Все подшипники вращают вручную. При наличии люфта, шума или заеданий – только замена. Сальники и уплотнения меняются вне зависимости от состояния – повторная установка исключается.
Только после полной очистки и проверки всех деталей можно приступать к сборке. Игнорирование дефектов на этом этапе приведёт к необходимости повторного ремонта в ближайшее время.
Установка коробки передач на место после самостоятельной разборки
Перед установкой коробки передач на место после разборки, убедитесь в наличии всех необходимых инструментов и деталей. Начните с подготовки рабочего пространства и очищения от грязи и масла всех элементов трансмиссии. Это поможет избежать попадания посторонних частиц в механизм, что может привести к его повреждению.
1. Подготовьте сцепление: перед установкой коробки важно проверить состояние сцепления, особенно корзины и диска. Если эти компоненты изношены или повреждены, замените их. Убедитесь, что вы правильно установили выжимной подшипник и его пружины. Обратите внимание на место, где сцепление должно «встать» в коробку – оно должно быть чистым и без повреждений.
2. Установка коробки передач: при установке коробки на место, её нужно аккуратно и равномерно выравнивать с фланцем двигателя. Совмещайте отверстия на коробке и маховике, используя шпильки или болты для предварительного закрепления. Это поможет вам избежать перекоса при окончательной фиксации коробки.
3. Подключение кардана: перед тем как зафиксировать коробку передач окончательно, подключите карданный вал, убедившись в правильной установке крестовин. Затяните все болты в порядке, указанном в инструкции, и проверьте зазоры между элементами кардана и коробки.
4. Установите крепления и болты: после того как коробка встанет на место, прикрутите все крепления, начиная с верхних болтов, чтобы избежать перекоса. Затягивайте их поочередно, крест-накрест, чтобы равномерно распределить нагрузку на корпус коробки.
5. Проверка масла: после установки коробки обязательно проверьте уровень масла. В зависимости от модели УАЗ Патриот, оно должно быть в пределах нормального уровня, указанного в технической документации. При необходимости долейте масло в трансмиссию, используя рекомендованный тип масла.
6. Тестирование: после завершения всех работ и подключения проводки, в том числе датчиков скорости и датчиков включения передач, проведите тестовый прогон. Включайте каждую передачу поочередно и проверьте работу сцепления. Убедитесь в отсутствии посторонних звуков и вибраций.
7. Финальная проверка: после установки коробки и завершения всех тестов, установите защитный щит и убедитесь в правильности работы трансмиссии в целом. Закрепите все крепежные элементы, чтобы предотвратить возможные вибрации в ходе эксплуатации.
Вопрос-ответ:
Как снять коробку передач УАЗ Патриот своими руками?
Для снятия коробки передач УАЗ Патриот, сначала нужно обеспечить безопасность: установить автомобиль на ровную поверхность, использовать домкрат для подъема и поставить подставки. Далее, снимаем карданный вал, отсоединяем тросы, провода и другие элементы, которые могут мешать демонтажу. Затем ослабляем крепежные болты коробки передач и аккуратно снимаем её с двигателем. Важно помнить, что процесс требует внимательности и соблюдения порядка снятия деталей, чтобы не повредить другие компоненты.
Как часто нужно проверять масло в коробке передач УАЗ Патриот?
Масло в коробке передач УАЗ Патриот нужно проверять каждые 30-40 тысяч километров пробега. Частота проверки зависит от стиля вождения, состояния коробки и качества масла. Регулярная замена масла поможет избежать износа элементов коробки и продлит срок её службы. Для проверки необходимо снять защиту и открутить пробку для контроля уровня масла. Если масло грязное или его уровень низкий, требуется замена.
Какие инструменты нужны для ремонта коробки передач УАЗ Патриот?
Для ремонта коробки передач УАЗ Патриот вам понадобятся стандартные инструменты: ключи, головки и трещотки, для снятия крепежных болтов и других соединений. Также потребуется набор отверток, плоскогубцы, специальные съемники для снятия подшипников и пресс для демонтажа шестерён. В зависимости от характера поломки может понадобиться более специфический инструмент, например, торцовые головки для работы с мелкими деталями.
Можно ли восстановить коробку передач УАЗ Патриот без замены деталей?
Некоторые повреждения коробки передач УАЗ Патриот можно восстановить без полной замены компонентов, например, заменить изношенные сальники, подшипники или шестерни. Однако, если коробка сильно повреждена, такие элементы, как корпуса или крупные внутренние механизмы, могут потребовать замены. Важно заранее оценить степень повреждения и решить, достаточно ли ремонта или нужно менять части коробки целиком.
Что делать, если коробка передач УАЗ Патриот плохо включается в передачу?
Если коробка передач УАЗ Патриот плохо включается в передачу, причиной может быть низкий уровень масла, загрязнение сцепления или износ синхронизаторов. Первым шагом стоит проверить уровень масла и заменить его при необходимости. Если это не помогает, нужно осмотреть сцепление на предмет износа или загрязнений. Также стоит проверить синхронизаторы и коробку на наличие повреждений. В некоторых случаях может потребоваться замена частей сцепления или коробки.
