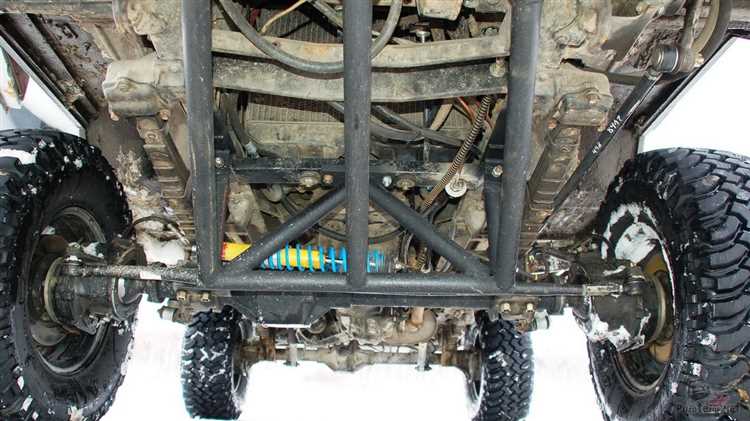

Расширение колеи на УАЗе – не косметическая доработка, а способ повысить устойчивость автомобиля на бездорожье и улучшить управляемость на высоких скоростях. Широкий мост обеспечивает меньший крен в поворотах, снижает вероятность опрокидывания и позволяет установить более широкую резину без риска задевания кузова.
Для самостоятельного изготовления широкого моста чаще всего используют стандартные мосты от УАЗа (например, «Спайсер») с последующей вставкой удлиняющих вставок или полной заменой чулков. Оптимальное расширение – от 80 до 120 мм на сторону. При этом важно сохранить правильную геометрию моста, особенно угол установки шкворней и симметрию относительно центральной оси автомобиля.
Один из проверенных вариантов – использование мостов от ГАЗ-66. Они изначально шире на 200 мм и имеют высокий запас прочности. Однако их установка требует переделки креплений, переноса рессорных площадок и адаптации карданов. Также необходимо изменить главную пару, чтобы согласовать передаточные числа с раздаткой УАЗа.
Если выбирается путь переделки штатного моста, потребуется токарная работа: изготовление и сварка удлиняющих вставок, балансировка полуосей, возможно – замена штатных шрусов на усиленные. При этом обязательно соблюдение соосности – даже незначительное отклонение приводит к вибрациям и ускоренному износу подшипников.
Для корректной установки расширенного моста необходимо также перенастроить тормозную систему, в ряде случаев – с заменой тормозных шлангов и удлинением тросов ручника. Завершив работы, важно выполнить регулировку схождения колес и проверить работоспособность узлов под нагрузкой.

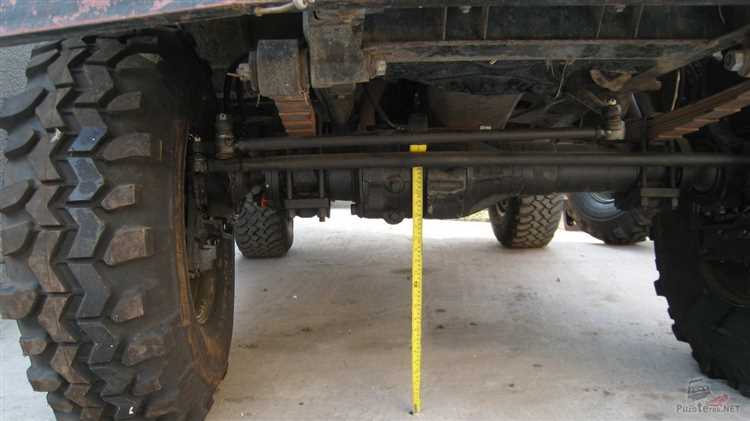

Выбор типа расширения моста: проставки, удлинённые чулки или мост от другого автомобиля
Проставки между ступицей и диском – самый простой способ расширения. Устанавливаются без вмешательства в конструкцию моста. Расширяют колею на 30–60 мм с каждой стороны. Важно использовать цельноточёные модели из алюминия 7075-T6 с двойной центровкой. Недостатки – повышенная нагрузка на ступичные подшипники и риск увеличения вылета, что критично при активном бездорожье.
Удлинённые чулки требуют разборки моста и замены штатных кожухов полуосей на сварные конструкции увеличенной длины. Преимущество – сохранение заводской прочности при увеличенной ширине. Оптимально удлинять чулки на 100–150 мм. При этом необходимо применять полуоси соответствующей длины и проводить точное центрирование для исключения вибраций. Метод затратен, но даёт максимально жёсткое и надёжное решение для нагрузок на 33″–35″ колёсах.
Мост от другого автомобиля – решение, дающее наибольшую ширину и прочность при правильном подборе. Часто применяют мосты от Toyota Land Cruiser 80 (ширина около 1550 мм) или мосты от Chevrolet Blazer. Перед установкой требуется переделка креплений рессор, замена главной пары под передаточное число УАЗа и возможная переварка рулевых тяг. Необходима проверка углов кастора и схождения. Способ затратный, но эффективный при необходимости полного усиления трансмиссии под тяжёлое бездорожье и лифт более 100 мм.

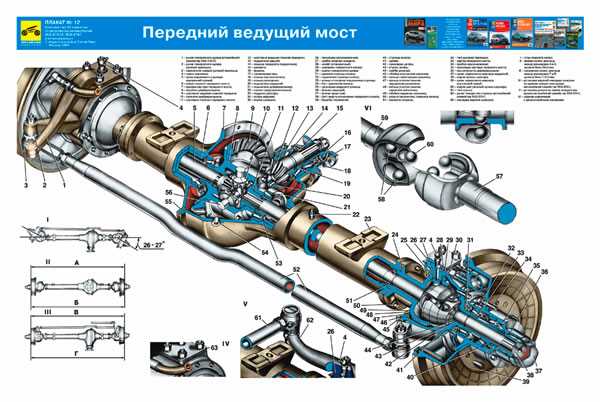

Какие мосты подходят для замены и что нужно доработать при их установке
Наиболее часто для расширения колеи УАЗ устанавливают мосты от ГАЗ-66, Волги (ГАЗ-24, 31029) или от внедорожников Toyota (например, Land Cruiser 70 серии). Мосты от ГАЗ-66 увеличивают ширину примерно на 200 мм и обладают высокой прочностью. Волговские мосты легче интегрируются с минимальными переделками. Toyota – выбор для тех, кто ищет усиление и надёжность, особенно при использовании УАЗ в условиях экстремального бездорожья.
При установке мостов от ГАЗ-66 необходимо укорачивание чулков, так как их ширина может быть чрезмерной для штатной базы УАЗа. Кроме того, потребуется изготовление новых креплений рессор и адаптация шкворней к рулевому управлению УАЗа. Также желательно установить тормозные механизмы от УАЗ, чтобы избежать проблем с совместимостью гидравлической системы.
При установке мостов от Toyota важно обратить внимание на передаточное число – его нужно согласовать с трансмиссией УАЗа. Часто требуется замена главных пар в раздаточной коробке, чтобы сохранить динамику и тягу. Также потребуется сварка новых крепёжных площадок и возможно – адаптация карданных валов под изменённые углы и длину.
Мосты от Волги требуют доработки креплений и изменения углов наклона шкворней. Необходимо заменить ступицы или переделать крепление колес, если используются оригинальные УАЗовские диски. Тормозные магистрали также потребуют переделки – разные резьбы и посадочные диаметры штуцеров.
После установки любого нештатного моста требуется обязательная регулировка кастора, схождения и, в большинстве случаев, установка ограничителей поворота, чтобы избежать зацепов колес за кузов при полном вывороте руля.

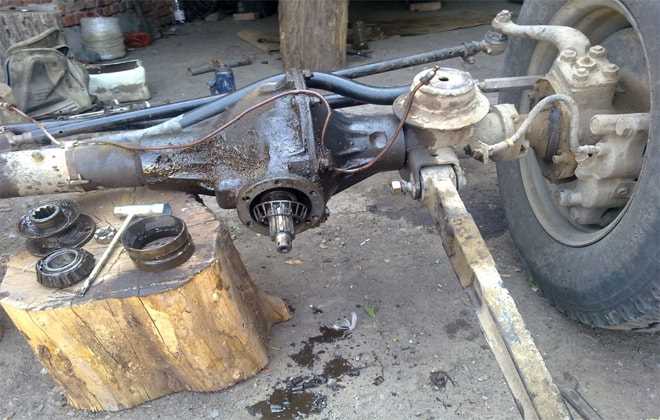

Расчёт ширины колеи и подбор колёсных дисков под изменённую геометрию
При установке широкого моста на УАЗ необходимо точно рассчитать итоговую ширину колеи. Исходная колея УАЗ-3151 составляет около 1445 мм спереди и 1440 мм сзади. Широкий мост на базе чулков от УАЗ-452 увеличивает каждую сторону примерно на 75 мм, что даёт прирост до 1595 мм. Это значение необходимо учитывать при выборе дисков, чтобы исключить чрезмерный вылет за габариты кузова и избежать лишней нагрузки на ступичные подшипники.
Ключевой параметр – вылет (ET) диска. Стоковые диски УАЗ имеют вылет около +22 мм. При установке широкого моста допустимо использование дисков с отрицательным вылетом от -10 до -25 мм, в зависимости от ширины резины и конкретной конфигурации арок. При вылете -25 мм и ширине диска 8 дюймов, наружный край колеса смещается наружу на 47 мм по сравнению со штатной позицией, что требует расширения арок или установки расширителей.
Ширина диска должна соответствовать ширине резины. Для грязевой резины 33×12.5 R15 оптимальна ширина диска 8–10 дюймов. Установка слишком узкого диска приводит к избыточному баллону, снижается устойчивость. Слишком широкий – ухудшает герметичность и увеличивает риск разбортовки на пониженных давлениях.
Расстояние между внешними кромками шин после всех изменений должно оставаться в пределах 1900 мм, чтобы соответствовать ПДД и не выходить за допустимые транспортные габариты. Превышение потребует внесения изменений в СТС и прохождения процедуры переоборудования.
Учитывая усиление рычагов и редукторов, важно, чтобы смещение колёс не превышало 60 мм от центра ступицы. При большем вылете увеличивается нагрузка на поворотные кулаки и шкворни, снижается ресурс деталей подвески. Оптимальное решение – диски с вылетом -19 мм и шириной 8 дюймов, в сочетании с расширением арок на 50 мм.
Переделка креплений амортизаторов и тяг подвески под расширенный мост
Установка широкого моста на УАЗ требует смещения точек крепления амортизаторов и тяг подвески. Стандартная геометрия не соответствует увеличенной колее, что приводит к неправильной работе подвески и снижению управляемости.
- Сначала демонтируйте штатные крепления амортизаторов с моста и рамы. Точки крепления необходимо срезать болгаркой, зачистить места сварки до чистого металла.
- Для амортизаторов изготавливаются новые кронштейны с учетом увеличенной ширины моста. Расстояние между нижними точками крепления должно быть увеличено на ту же величину, на которую расширена колея. Обычно это 100–150 мм с каждой стороны.
- Кронштейны рекомендуется варить из стали толщиной не менее 6 мм. Для прочности следует предусмотреть косынки усиления, особенно при использовании длинноходных амортизаторов.
- Верхние крепления на раме смещаются наружу, при необходимости – с выносом на проставках или через установку новых опорных площадок. Точка крепления не должна выходить за габарит рамы более чем на 50 мм.
Переход к расширенному мосту также требует пересмотра положения тяг подвески:
- Продольные тяги (верхние и нижние) должны быть удлинены или заменены, если увеличенная база моста смещает крепления. При удлинении обязательна центровка по осям сайлентблоков, иначе тяги будут работать с перекосом.
- Поперечная тяга (панара) нуждается в изготовлении новой. Длина подбирается по месту, с обеспечением параллельности раме. При изменении точки крепления панары на мосту необходимо учитывать, чтобы при ходе подвески не возникало бокового смещения моста.
- Опоры тяг на мосту перевариваются с учетом симметрии и сохранения заводских углов установки. При работе используйте шаблоны, чтобы избежать ошибок в геометрии.
Все сварные соединения после установки обрабатываются антикоррозийным покрытием. Проверка углов кастора и схождения обязательна после всех изменений.

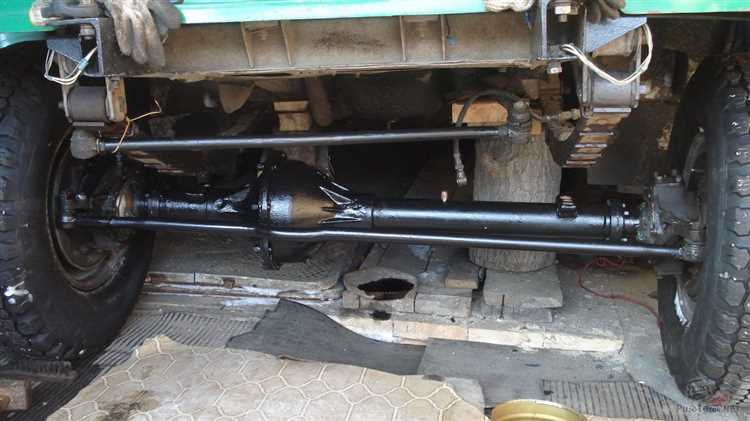

Настройка углов кастора и схождения после установки широкого моста
После установки широкого моста на УАЗ необходимо правильно настроить углы кастора и схождения, чтобы обеспечить стабильную работу подвески и безопасное управление автомобилем. Эти параметры напрямую влияют на поведение автомобиля на дороге, его устойчивость и износ компонентов подвески.
Настройка угла кастора влияет на угол наклона оси передних колес относительно вертикальной линии. Он играет ключевую роль в стабилизации автомобиля при движении и поворотах. На УАЗах, после установки широкого моста, угол кастора часто изменяется, что может привести к ухудшению управляемости. Обычно для корректной работы системы подвески и минимизации износа рулевого механизма угол кастора должен быть в пределах от 2° до 5°.
Чтобы настроить угол кастора, следует:
- Проверить положение оси передних колес с помощью угломера или специализированного оборудования.
- Отрегулировать положение рычагов и подвески, чтобы добиться необходимого угла. Для этого может потребоваться установка касторных прокладок или замена втулок, если их износ слишком велик.
- Проверить, чтобы при максимальном повороте руля колеса не упирались в другие элементы подвески.
Настройка схождения позволяет контролировать положение колес относительно друг друга. Неправильно выставленные углы схождения могут привести к неравномерному износу шин и ухудшению стабильности на дороге. Для большинства УАЗов оптимальный угол схождения составляет от 0 до 2 мм на каждое колесо.
Для правильной настройки схождения выполните следующие шаги:
- Измерьте расстояние между передними и задними частями колес на одной оси с обеих сторон автомобиля. Это поможет точно установить схождение.
- При необходимости откорректируйте положения рычагов с использованием регулировочных наконечников рулевых тяг.
- Проверьте параметры с использованием сход-развала, чтобы исключить любые отклонения от нормы.
Регулярная проверка углов кастора и схождения, особенно после установки широкого моста, обеспечит устойчивость на дорогах с разными покрытиями и снизит нагрузку на подвеску и рулевое управление.
Замена тормозных шлангов и проверка длины приводов
Для начала стоит заменить старые тормозные шланги на более длинные, так как увеличение ширины моста может привести к натяжению оригинальных шлангов. Шланги должны быть выбраны таким образом, чтобы обеспечивать необходимую длину с учетом новой геометрии автомобиля. Рекомендуется использовать армированные шланги с защитой от механических повреждений, чтобы избежать перегибов и утечек тормозной жидкости. Дополнительно, проверяйте соединения на наличие подтеков после установки.
После установки новых шлангов следует проверить длину приводов. Для этого необходимо оценить, насколько изменится угол наклона приводных валов и их длина при расширении моста. В случае недостаточной длины приводов или чрезмерных углов наклона, потребуется их замена или коррекция. Оптимальные приводы для широкого моста должны обеспечивать минимальный угол наклона при рабочем ходе подвески. Это предотвратит излишнее изнашивание и повреждения компонентов трансмиссии.
Не забывайте также про проверку положения тормозных цилиндров и их совместимость с новыми шлангами. Расстояние между шлангами и элементами подвески должно быть достаточным, чтобы избежать трения и повреждения в процессе работы автомобиля.
Проверка на наличие люфтов и подготовка к первому выезду после доработки
После того как вы завершили работы по установке широкого моста на УАЗ, важно тщательно проверить все узлы на наличие люфтов и правильно подготовить машину к первому выезду. Начните с осмотра подвески, ведущего моста и шасси.
1. Проверка мостов и карданных валов: Прежде чем приступать к движению, проверьте наличие люфтов в подшипниках мостов. Для этого прокачайте подвеску, установив машину на домкрат, и внимательно осмотрите оси и ступицы. При малейшем люфте подшипников нужно заменить их, так как это может повлиять на устойчивость машины. Проверьте карданные валы на наличие зазоров и износа. При необходимости замените крестовины.
2. Системы рулевого управления: Изучите рулевую тягу на наличие люфта в шарнирах. Люфт в рулевой системе может вызвать проблемы при управлении. Если люфт присутствует, то нужно заменить изношенные элементы или отрегулировать их.
3. Остановка и тормоза: После доработки моста обязательно проверьте тормозную систему. Убедитесь, что тормозные диски и колодки установлены правильно, и нет посторонних зазоров в механизмах. Прокачайте тормоза, чтобы убедиться в отсутствии воздуха в трубопроводах.
4. Подготовка к первому выезду: Прежде чем выехать, проведите контрольный осмотр всех болтов и креплений, убедитесь, что все элементы моста и подвески затянуты согласно техническим данным. Проверьте уровень масла в мостах и трансмиссии, при необходимости долейте жидкость.
5. Пробный выезд: Первый выезд должен быть на небольшой скорости, чтобы выявить возможные проблемы с вибрациями или шумами. После первых 50-100 км сделайте остановку, чтобы проверить все крепления и осмотреть рабочие узлы на наличие люфтов.
Вопрос-ответ:
Какие шаги нужно выполнить для установки широкого моста на УАЗ?
Для установки широкого моста на УАЗ потребуется выполнить несколько ключевых шагов. В первую очередь нужно выбрать подходящий мост, соответствующий характеристикам автомобиля. Затем необходимо провести демонтаж старого моста и подготовку новых деталей для установки. Также потребуется провести работы по модернизации подвески, чтобы мост мог нормально функционировать с новой шириной колеи. Важно не забыть о корректной установке тормозной системы, чтобы обеспечить безопасность на дороге. После установки моста необходимо проверить работу трансмиссии и возможные изменения в геометрии подвески.
Какие детали потребуются для установки широкого моста на УАЗ?
Для установки широкого моста на УАЗ вам понадобятся новые мосты, которые обеспечат нужную ширину колеи. Помимо этого, потребуется комплект крепежных элементов, усилители для подвески, возможно, придется заменить или модернизировать редукторы. Также понадобятся новые тормозные диски и колодки, поскольку старые могут не подходить по размеру. Не обойтись без нового карданного вала, чтобы избежать проблем с передачей крутящего момента. Важно заранее продумать выбор всех деталей, чтобы избежать лишней работы.
Какие трудности могут возникнуть при установке широкого моста на УАЗ?
Одной из основных трудностей при установке широкого моста является правильный выбор всех компонентов, которые должны быть совместимы друг с другом. Неправильный выбор деталей может привести к ухудшению ходовых характеристик и повреждениям автомобиля. Также могут возникнуть проблемы с креплением нового моста, так как может потребоваться дополнительная работа по укреплению кузова или подвески. Еще одной сложностью является настройка трансмиссии, так как изменение ширины моста может повлиять на углы поворота колес и другие параметры автомобиля.
Нужно ли проводить балансировку колес после установки широкого моста?
Да, после установки широкого моста на УАЗ обязательно нужно провести балансировку колес. Увеличение ширины колеи может повлиять на равномерность распределения веса на ось, что может привести к вибрациям и снижению стабильности при движении. Балансировка колес позволит устранить возможные дисбалансы и обеспечит правильную работу подвески. Также рекомендуется проверить состояние подвески и правильно отрегулировать углы установки колес, чтобы избежать ненужного износа шин.
Какие дополнительные улучшения стоит сделать при установке широкого моста на УАЗ?
При установке широкого моста на УАЗ полезно будет провести ряд улучшений для повышения комфорта и безопасности. Например, можно установить усиленные амортизаторы, чтобы улучшить плавность хода и устойчивость автомобиля. Также можно модернизировать тормозную систему, установить более мощные тормоза, что особенно важно при увеличении колеи. Некоторые владельцы УАЗов также меняют стандартные мосты на более прочные, чтобы повысить проходимость в условиях бездорожья. Если планируется активное использование автомобиля в экстремальных условиях, полезно будет добавить защиту для моста и других уязвимых частей автомобиля.
