Рама УАЗ-452 (Буханка) представляет собой прочную и проверенную временем основу, на базе которой можно собрать надёжный прицеп повышенной проходимости. Её силовая конструкция рассчитана на экстремальные нагрузки, благодаря чему она идеально подходит для создания прицепа, способного выдерживать перевозку тяжёлого груза по бездорожью.
Перед началом работ необходимо подготовить саму раму. Лучше всего использовать заднюю часть рамы от цельного автомобиля, включая поперечины и кронштейны крепления рессор. При наличии – сохраняйте крепления амортизаторов и опоры заднего моста. Всё лишнее – элементы подвески, тормозные магистрали, электропроводку – удаляют. После демонтажа рама очищается от ржавчины и усиливается, особенно в зонах, где предполагается установка дышла и опорной ноги.
Оптимальная длина рамы для прицепа – 2,5–3 метра. Для дышла используется труба прямоугольного сечения 60×40 мм толщиной не менее 3 мм. Её сваривают с передней частью рамы, усиливая место стыка накладками. При необходимости добавляют усилители из уголка 50×50 мм. Высота крепления сцепного узла должна соответствовать стандартной высоте фаркопа автомобиля – около 450 мм от земли при штатной загрузке.
Ось можно использовать от того же УАЗа, предварительно сократив габариты до нужной ширины. Важно обеспечить симметрию установки ступиц, иначе прицеп будет вести в сторону. Подвеска – рессорная, предпочтительно с ограничителями хода, чтобы избежать пробоя на кочках. Рессоры можно оставить штатные, но рекомендуется заменить втулки и установить новые стремянки.
Настил кузова выполняется из влагостойкой фанеры толщиной 12–15 мм или металлического листа 2–3 мм. Борта изготавливаются из профтрубы и обшиваются листовым металлом. Желательно предусмотреть возможность откидывания заднего борта – это облегчает загрузку. Освещение устанавливается по схеме прицепа: габариты, поворотники, стоп-сигналы и подсветка номера.
Как подготовить раму УАЗ Буханка для переоборудования
Перед началом работ необходимо полностью демонтировать кузов и навесное оборудование, включая топливные магистрали, электропроводку и крепления тормозной системы. Раму следует очистить от грязи, ржавчины и остатков краски с помощью пескоструйной обработки или металлической щетки с последующей промывкой керосином.
После очистки визуально осмотрите все сварные швы, кронштейны и усилители. Особое внимание уделите местам сопряжения лонжеронов с поперечинами – на них чаще всего появляются трещины и коррозионные очаги. Дефекты устраняются аргонной или дуговой сваркой с обязательным проваром по всей толщине металла. Ослабленные заклёпки и болтовые соединения заменяются аналогами с высоким классом прочности не ниже 8.8.
Следующий этап – удаление всех лишних крепёжных элементов, не имеющих отношения к будущей конструкции прицепа. Это включает в себя демонтированные опоры кузова, старые кронштейны крепления амортизаторов и элементы системы выпуска.
После устранения дефектов нанесите антикоррозионную грунтовку и защитное покрытие на основе битума или полиуретана. При необходимости устанавливаются дополнительные поперечины и усиливающие вставки. Их расположение зависит от будущего назначения прицепа и массы перевозимого груза. Рекомендуется использовать профильную трубу не менее 60×40×3 мм.
В завершение проверьте геометрию рамы: диагональные измерения не должны отличаться более чем на 5 мм. Искривления корректируются с помощью домкратов и шаблонов. Только после этого можно приступать к установке сцепного узла, осей и подвески.
Как выбрать и установить ось и ступицы для прицепа
Выбор оси зависит от предполагаемой грузоподъёмности и ширины рамы УАЗ «Буханка». Для самодельного прицепа, рассчитанного на нагрузку до 1 тонны, оптимальна неразрезная трубчатая ось круглого сечения диаметром от 50 мм. Материал – сталь марки 09Г2С или аналог с высокой усталостной прочностью. Длина оси – на 100–150 мм больше внешней ширины рамы для размещения креплений ступиц и колёс.
Тип подвески напрямую влияет на выбор оси. Если используется рессорная система, на оси должны быть площадки под стремянки. Для торсионной или резино-жгутовой подвески выбирается заводской модуль с интегрированной осью.
Ступицы проще всего подобрать от УАЗ или ГАЗ, совместимые с типом колёс, используемых на прицепе. Подходят ступицы с 5 шпильками под диски R16 с межболтовым расстоянием 5×139.7. Убедитесь в наличии исправных подшипников (роликовых конических), сальников и возможности их замены. Диаметр посадочного отверстия под ступицу должен соответствовать наружному диаметру оси с зазором 0,05–0,1 мм.
Установка оси начинается с разметки мест крепления. Ось центрируется по продольной оси рамы, приваривается или крепится стремянками к рессорам. Допустимое смещение – не более 3 мм в обе стороны. Угол продольного наклона шкворня (кастор) – около 2–3°, если предусмотрен.
Крепление ступиц выполняется через запрессовку на цапфу или посадку на шлицевое соединение с последующей фиксацией гайкой и шплинтом. Перед установкой рекомендуется полностью заменить смазку и проверить посадку подшипников. При затягивании гайки контролируйте свободный ход ступицы: люфт недопустим, но и чрезмерное усилие приведёт к перегреву подшипников.
Проверка завершается тестом вращения ступиц: при вращении не должно быть биений, шумов и заеданий. После 50 км пробега повторная подтяжка креплений обязательна.
Какие рессоры подойдут для прицепа на базе УАЗ Буханка
При выборе рессор для прицепа, собранного из рамы УАЗ Буханка, необходимо учитывать тип предполагаемой нагрузки, общую массу конструкции и условия эксплуатации. Штатные рессоры от Буханки подходят не всегда – они рассчитаны на полноценный автомобиль с кузовом и силовым агрегатом, тогда как прицеп легче и требует иной настройки подвески.
- Для легкого прицепа до 750 кг целесообразно использовать укороченные рессоры от УАЗ 469. Они обеспечивают достаточную жесткость без избыточной амортизации и позволяют упростить конструкцию.
- Если масса прицепа превышает 1 тонну, подойдут рессоры от ГАЗ-53. Они шире и рассчитаны на повышенные нагрузки. Однако потребуется переделка креплений – родные стремянки УАЗ использовать не получится.
- Вариант с задними рессорами от ГАЗель Некст – компромиссное решение. Они обеспечивают хорошую устойчивость прицепа и проще в установке, чем элементы от грузовиков.
- Для равномерного распределения нагрузки на рессоры желательно устанавливать ограничители хода и усиленные амортизаторы. Особенно это актуально при эксплуатации прицепа на бездорожье или с неравномерной загрузкой.
Важно избегать установки чрезмерно жестких рессор: они снижают плавность хода и увеличивают износ осей и ступиц. Допускается удаление одного-двух листов из штатного пакета УАЗ, если прицеп не будет перегружаться.
Крепление рессор требует обязательной установки новых серьг и втулок. Использование старых элементов недопустимо – они рассчитаны на другие нагрузки и могут привести к разрушению подвески в движении.

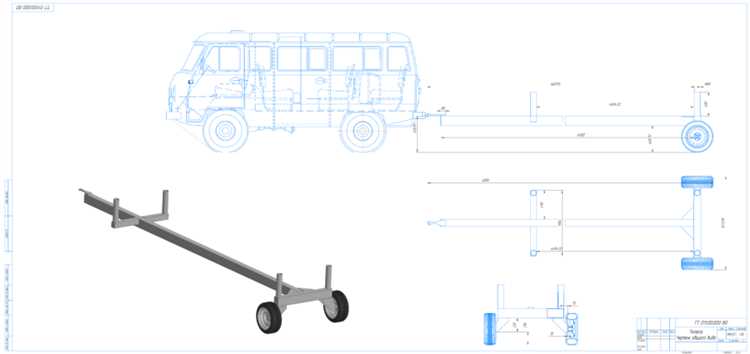

Как изготовить и закрепить дышло прицепа
Для прицепа на базе рамы УАЗ «Буханка» оптимально использовать дышло из профильной трубы 80×80×4 мм или круглой трубы диаметром не менее 60 мм с толщиной стенки от 4 мм. Длина дышла – 1,2–1,5 м, в зависимости от типа сцепного устройства и планируемой маневренности.
- Обрежьте трубу под углом 45° с одной стороны, чтобы обеспечить плотное прилегание к поперечине рамы.
- Сформируйте V-образную конструкцию из двух труб, сходящихся под углом 30–40°, усилив стык накладками из листа толщиной 6 мм и проварив по всему периметру.
- В центральной точке схождения труб приварите стальной кронштейн под сцепное устройство (шар Ø50 мм или петля).
- Для крепления к раме используйте болтовое соединение: просверлите по два отверстия Ø14 мм в каждой трубе и раме, установите болты М14 с высокопрочными шайбами и самоконтрящимися гайками.
- Места соединения обработайте антикоррозионным составом. Используйте резиновые прокладки между рамой и трубой для снижения вибрации.
При сварке и монтаже важно соблюдать соосность дышла с продольной осью прицепа. Любое отклонение приведёт к нарушению курсовой устойчивости при движении.
Как подключить световое оборудование и проводку
Для подключения электрики прицепа от рамы УАЗ Буханка потребуется 7-контактная розетка стандарта ISO 1724 и соответствующий жгут проводки. Используйте многожильный медный кабель с сечением не менее 1,5 мм² для питания основных цепей: габаритных огней, стоп-сигналов, указателей поворота, заднего хода и массы.
Закрепите розетку на дышле прицепа с помощью металлического кронштейна. Проложите проводку по раме с внутренней стороны профиля или вдоль балки, используя пластиковые клипсы с антикоррозийной обработкой. Обязательно избегайте провисания и точек перегиба.
Каждая цепь должна иметь герметичное соединение с фонарями. Используйте термоусадочные трубки с клеевым слоем и обжимные клеммы с латунным сердечником. Габаритные огни подключаются к контакту №7 (белый), стоп-сигналы – к контакту №6 (красный), левый поворот – к №1 (жёлтый), правый – к №4 (зелёный), масса – к №3 (белый/чёрный), задний ход – к №2 (синий), противотуманный – к №5 (коричневый).
Массу подключайте непосредственно к металлической части рамы прицепа болтовым соединением с зачисткой контактной зоны. Проверяйте надёжность соединения мультиметром: сопротивление между кузовом прицепа и массой автомобиля не должно превышать 0,2 Ом.
Перед первым использованием проверьте работу всех световых приборов с помощью питания от автомобиля. При наличии контрольного блока на автомобиле (например, с CAN-шиной), используйте согласующий модуль для исключения ошибок на приборной панели.
Какие документы нужны для регистрации самодельного прицепа
Для регистрации самодельного прицепа потребуется комплект документов, который включает несколько обязательных этапов. Основные документы следующие:
1. Заявление на регистрацию – стандартная форма, которую можно получить в любом отделении ГИБДД. В заявлении необходимо указать информацию о владельце прицепа и технические характеристики транспортного средства.
2. Паспорт транспортного средства (ПТС) – для самодельного прицепа ПТС обычно выдается после прохождения всех процедур и подтверждения его соответствия стандартам безопасности. ПТС выдается только после техосмотра прицепа.
3. Справка о техническом состоянии прицепа – документ, подтверждающий, что самодельный прицеп соответствует техническим требованиям. Такая справка выдается на основании заключения технического осмотра, проведенного аккредитованным специалистом.
4. Документы на раму и другие использованные компоненты – необходимо предоставить документы, подтверждающие происхождение всех частей, из которых был собран прицеп (например, документы на раму УАЗ Буханка). Это могут быть договоры купли-продажи или акты приема-передачи.
5. Сертификат соответствия – для некоторых самодельных прицепов может потребоваться сертификат, подтверждающий, что конструкция не нарушает нормативы безопасности. Этот документ можно получить при необходимости, если прицеп оснащен специфическим оборудованием (например, тормозной системой).
6. Копия паспорта владельца – для регистрации нужно предоставить ксерокопию паспорта гражданина РФ. Важно, чтобы все данные были четкими и разборчивыми.
7. Квитанция об оплате госпошлины – госпошлина за регистрацию самодельного прицепа устанавливается в соответствии с тарифами, которые можно уточнить в ГИБДД.
Все документы подаются в ГИБДД для оформления регистрации. После проверки всех данных, прицеп будет зарегистрирован и получит номерные знаки. Важно помнить, что регистрация самодельного прицепа требует соблюдения всех технических стандартов и может занять больше времени по сравнению с регистрацией заводского прицепа.
Как защитить прицеп от коррозии и механических повреждений
Для защиты прицепа от коррозии основное внимание следует уделить качественному покрытию металлических частей. Использование антикоррозийных средств, таких как грунтовки на основе эпоксидной смолы или полиуретановые покрытия, поможет продлить срок службы рамы. Важно наносить покрытие на тщательно очищенную поверхность, предварительно удалив ржавчину и грязь с помощью шлифовки или пескоструйной обработки.
Особое внимание стоит уделить местам стыков и сварным швам, которые являются уязвимыми точками для проникновения влаги. Эти участки следует обрабатывать специальными герметиками, которые создадут дополнительный барьер от воды. Кроме того, можно использовать жидкие антикоррозийные составы, которые проникают в трещины и предотвращают появление ржавчины.
Для защиты от механических повреждений, например, при столкновениях или на неровных дорогах, рекомендуется установить защитные пластиковые или металлические накладки на уголки и ребра рамы. Это поможет уменьшить износ материала и предотвратить повреждения при случайных ударах. Кроме того, важным моментом является использование качественной подвески, которая снижает нагрузку на раму при движении по плохим дорогам.
Регулярный уход за прицепом также играет ключевую роль. После каждого использования важно очищать раму и кузов от грязи, песка и соли, которые могут ускорить коррозийные процессы. Это особенно актуально в зимний период, когда дороги посыпаются солью для борьбы с гололедицей. Для этого можно использовать водоструйную мойку или щетки с мягким ворсом.
Для защиты от коррозии и повреждений также рекомендуется покрывать прицеп восковыми составами или защитными жидкостями, которые создают водоотталкивающее покрытие. Такие средства особенно эффективны для защиты от воздействия химических реагентов, применяемых для очистки дорог в зимнее время.
Вопрос-ответ:
Что нужно для сборки прицепа из рамы УАЗ Буханка?
Для того чтобы собрать прицеп из рамы УАЗ Буханка, нужно подготовить несколько ключевых элементов. Во-первых, потребуется сама рама автомобиля, которая будет основой прицепа. Также понадобятся колеса от легкового автомобиля или аналогичные для создания оси, элементы подвески, которые обеспечат необходимую устойчивость при движении, а также необходимые детали для установки креплений и сцепки прицепа с автомобилем. Важно также учесть материалы для обшивки и создание кузова, если это требуется.
Какой инструмент нужно использовать для изготовления прицепа?
Для изготовления прицепа из рамы УАЗ Буханка понадобится стандартный набор автослесарного инструмента. Основные инструменты: сварочный аппарат для соединения металлических деталей, болгарка для обрезки и обработки металла, гаечные ключи и отвертки для сборки крепежей и оси. Также может понадобиться пресс для установки подшипников в ось прицепа, а также лебедка или домкрат для поднятия и фиксирования частей прицепа при сборке.
Какие трудности могут возникнуть при сборке прицепа из рамы УАЗ Буханка?
Одной из основных трудностей при сборке является правильное выравнивание всех частей прицепа. Необходимо убедиться, что ось прицепа правильно установлена и находится в нужной плоскости для обеспечения безопасной эксплуатации. Также могут возникнуть проблемы с креплением колеса, если размеры и тип колес не подходят для рамы. Еще одной проблемой может быть необходимость в адаптации сцепного устройства, так как рама УАЗ Буханка может требовать модификаций для установки прицепа на стандартную фаркопную сцепку автомобиля.
Сколько времени может занять сборка прицепа из рамы УАЗ Буханка?
Время, необходимое для сборки прицепа, зависит от уровня подготовки и наличия всех необходимых материалов. При наличии опытных помощников и всего нужного инструмента процесс может занять от нескольких дней до недели. Если же это первый опыт в сборке подобного прицепа, то работа может занять больше времени, особенно если потребуется сделать дополнительные доработки или искать нужные детали.
Какие дополнительные элементы можно добавить в прицеп из рамы УАЗ Буханка?
В прицеп можно добавить несколько полезных элементов в зависимости от его предполагаемого использования. Например, можно установить крышу для защиты груза от осадков, добавить боковые стенки для увеличения объема, а также сделать улучшенную систему подвески для более комфортного перевозки тяжелых грузов. Также полезным может быть добавление тормозной системы, если прицеп будет использоваться для перевозки крупных и тяжелых объектов, что обеспечит дополнительную безопасность.
Какую базовую раму УАЗ Буханка лучше использовать для создания прицепа?
Для создания прицепа рекомендуется использовать раму от стандартного автомобиля УАЗ Буханка, так как она достаточно прочная и устойчивая для дальнейших модификаций. Важно обратить внимание на её состояние: рама не должна быть сильно повреждена или иметь коррозию. Наиболее подходящей является рама с минимальными следами износа, так как она обеспечит долговечность прицепа. После выбора рамы стоит проверить её геометрические размеры, чтобы убедиться в удобстве монтажа оси и других элементов.
Какие этапы нужно пройти при переделке рамы УАЗ Буханка в прицеп?
Переделка рамы УАЗ Буханка в прицеп включает несколько ключевых этапов. Сначала нужно разобрать автомобиль, сняв кузов с рамы. Далее, раму следует очистить от лишних элементов и провести её осмотр на наличие повреждений, после чего произвести необходимые сварочные работы для усиления конструкции. Затем нужно установить ось с колесами, приварить элементы для крепления сцепки и добавить тормозную систему, если это предусмотрено проектом. Заключительный этап — это окраска и защита рамы от коррозии, а также проверка на устойчивость и безопасность при эксплуатации. Важно правильно подбирать все компоненты, чтобы конструкция была надежной и соответствовала требованиям безопасности.
