Штатная магнитола УАЗ Патриот 2019 года установлена в центральной консоли с использованием пластиковых фиксаторов и винтов с крестообразной головкой. Доступ к ней ограничен декоративной рамкой и рядом элементов передней панели, которые требуют частичной разборки салона.
Перед началом работ необходимо отключить аккумуляторную батарею – питание к магнитоле поступает напрямую, и при снятии разъёмов возможны короткие замыкания. Также стоит подготовить пластиковые съемники, чтобы избежать повреждения облицовки.
Рамка вокруг головного устройства крепится на защёлках, демонтируется с усилием, равномерно по периметру. Под ней расположены четыре винта, удерживающие магнитолу в посадочном месте. Для их откручивания понадобится отвертка с длинным жалом – короткая не обеспечит доступа из-за глубины посадки.
После откручивания винтов головное устройство выдвигается вперёд. С тыльной стороны подключены жгуты: основной ISO-разъём, антенна и, в зависимости от комплектации, штекеры USB, AUX и камеры заднего вида. Перед отсоединением каждого разъёма следует нажать фиксатор, чтобы избежать повреждений контактов.
Какие инструменты понадобятся для снятия магнитолы
Для демонтажа штатной магнитолы на УАЗ Патриот 2019 года потребуется пластиковая лопатка для снятия облицовочных панелей без повреждений. Использовать металлические предметы не рекомендуется – можно поцарапать торпедо.
Крестовая отвертка PH2 необходима для откручивания винтов, фиксирующих рамку магнитолы. В зависимости от комплектации, могут использоваться и шурупы с головкой TORX – желательно иметь набор отверток или бит от T10 до T20.
Чтобы отключить разъемы с тыльной стороны устройства, потребуется узкий пинцет или тонкие длинногубцы. Некоторые разъемы фиксируются защелками, которые сложно отжать пальцами в ограниченном пространстве.
Если установлена магнитола с защитной рамкой-антивандалом, дополнительно понадобится специальный съемник. Его отсутствие потребует аккуратной поддевки по периметру с равномерным усилием.
Для сохранения настроек электроники желательно предварительно подключить внешний источник питания к клеммам АКБ либо использовать устройство памяти OBD-разъема.
Как безопасно отключить аккумулятор перед началом работ
Перед снятием магнитолы на УАЗ Патриот 2019 года необходимо полностью обесточить электросистему автомобиля. В первую очередь убедитесь, что зажигание выключено и ключ вынут из замка. Это предотвращает возникновение короткого замыкания при демонтаже оборудования.

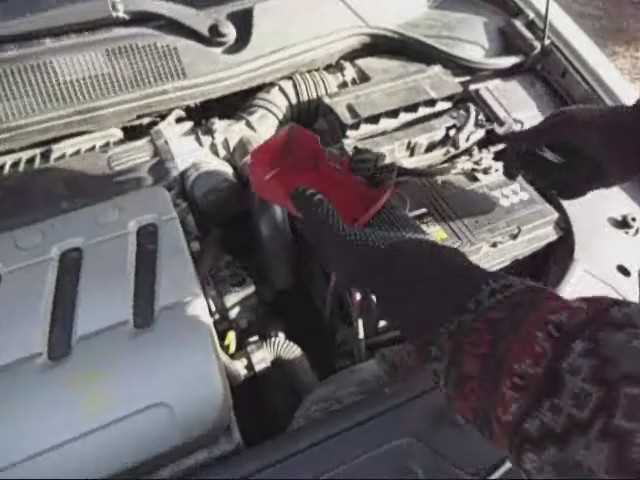

Откройте капот и найдите аккумулятор – он расположен с левой стороны моторного отсека. Используйте торцовый ключ на 10 мм для ослабления гайки клеммы «минус». Сначала отключается именно отрицательная клемма, чтобы исключить риск случайного замыкания на кузов автомобиля. После этого, при необходимости, отсоединяется и «плюс».
После отключения аккумулятора выждите минимум 5 минут – это необходимо для полной разрядки остаточного напряжения в цепях, включая цепь подушек безопасности и головного устройства.
Как демонтировать декоративные панели вокруг магнитолы
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания при демонтаже.
Сначала снимите декоративную рамку вокруг блока управления климатом. Аккуратно подденьте её пластиковым съемником с нижнего края и равномерно потяните на себя. Клипсы расположены по периметру, прилагая чрезмерное усилие, можно повредить крепления.

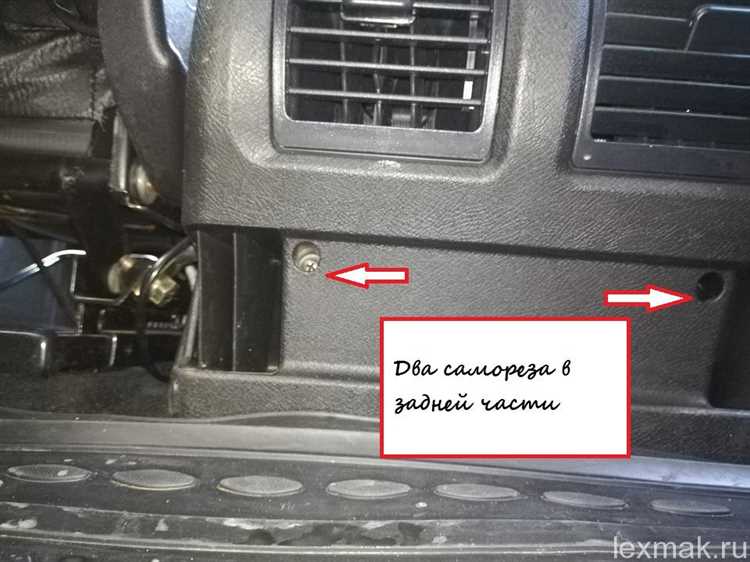

Затем перейдите к верхней части панели. Снимите пластиковую накладку над магнитолой, расположенную между воздуховодами. Для этого используйте тонкий съемник, поддевая панель с краев. Под ней находятся два самореза, фиксирующих центральную часть рамки магнитолы.
Открутите винты крестовой отверткой и извлеките рамку, начиная с нижней части. Фиксация осуществляется как винтами, так и защелками – действуйте аккуратно, чтобы не повредить пластиковые направляющие.
После демонтажа рамки появится доступ к креплениям самой магнитолы. Не тяните кабели и не применяйте металлические инструменты – возможны повреждения декоративных элементов и электроники.
Как извлечь штатную магнитолу из посадочного места
Перед началом отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Используйте пластиковую монтажную лопатку, чтобы аккуратно поддеть и снять декоративную рамку, окружающую магнитолу. Не применяйте металлические инструменты – можно повредить панель.
После снятия рамки откроется доступ к крепёжным винтам. В штатной комплектации УАЗ Патриот 2019 года используется крепление на четыре винта Torx T20. Открутите их крестовой или торцевой отверткой подходящего размера, не допуская чрезмерного усилия.

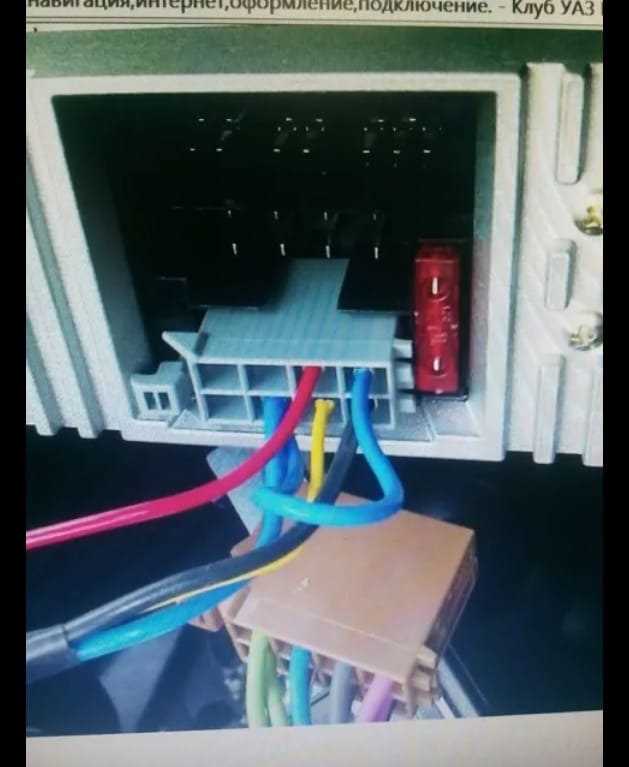

Осторожно потяните корпус магнитолы на себя, удерживая его двумя руками. Важно контролировать усилие – задняя часть соединена с жгутами проводов и разъёмами. После частичного извлечения, отсоедините антенный кабель и главный разъём ISO или переходник с Can-шиной, если установлен. Чтобы не повредить фиксаторы, нажмите на фиксирующие защёлки перед извлечением разъёмов.
Убедитесь, что провода отсоединены полностью, и только после этого полностью выньте магнитолу из посадочного места. Храните её в сухом месте, избегая механических воздействий.
Как отсоединить разъёмы питания и антенны от магнитолы
Перед отключением разъёмов обязательно обесточьте бортовую сеть, сняв клемму с аккумулятора. Это исключит короткое замыкание и повреждение электроники.
- Осторожно отведите магнитолу на себя после снятия креплений, чтобы получить доступ к задней части устройства.
- Разъём питания типа ISO или аналогичный фиксируется защёлкой. Надавите на фиксатор и потяните разъём строго назад. Не раскачивайте и не тяните под углом – можно повредить контакты.
- Если установлен переходник CAN-шины, отсоедините его в том же порядке, сначала от магнитолы, затем от основного жгута.
- Антенный разъём – круглый штекер с фиксацией или без неё. При наличии защёлки сначала нажмите на фиксатор. Потяните разъём аккуратно, не прикладывая усилий к кабелю.
- Если используется GPS или Wi-Fi модуль, отсоедините коаксиальные штекеры, вращая разъём по оси для снятия натяжения, не тяните за кабель.
После отсоединения всех кабелей убедитесь, что ни один из них не зажат и не имеет повреждённой изоляции. Храните разъёмы вдали от металлических поверхностей до завершения работ.
Что проверить перед установкой новой магнитолы или повторной сборкой
Перед установкой новой магнитолы в УАЗ Патриот 2019 года или при повторной сборке необходимо выполнить несколько важных проверок, чтобы избежать ошибок в процессе работы.
1. Совместимость магнитолы с автомобилем. Убедитесь, что модель магнитолы подходит по размеру и разъемам. Для Патриота могут требоваться переходники или адаптеры для правильного подключения.
2. Проверка проводки. Осмотрите кабели на наличие повреждений, коррозии или излишков проводов. Проверьте, что все соединения надёжно зафиксированы, и что провода правильно подключены к выходам на магнитоле.
3. Подключение антенны. Убедитесь, что антенна подключена корректно и не повреждена. Некачественное подключение антенны может повлиять на качество приёма радиостанций.
4. Проверка креплений. Перед установкой магнитолы проверьте, что все элементы крепления в автомобиле в хорошем состоянии. Если крепления ослаблены, это может привести к вибрации магнитолы или даже её повреждению.
5. Проверка работы системы климат-контроля. Если автомобиль оснащён системой климат-контроля, убедитесь, что установка магнитолы не повлияет на её работу. Иногда магнитола перекрывает доступ к вентиляционным каналам, что может привести к перегреву.
6. Качество звука. Перед окончательной установкой магнитолы подключите её к системе и проверьте качество звука, убедитесь в исправности динамиков и корректной работы усилителей, если они есть.
7. Обновление ПО и настройка. Если магнитола поддерживает обновление программного обеспечения, перед установкой загрузите последнюю версию ПО. Это поможет избежать ошибок и повысить функциональность устройства.
8. Проверьте инструменты для установки. Убедитесь, что у вас есть все необходимые инструменты для правильной установки магнитолы, включая пластиковые лопатки для демонтажа панелей, отвертки и ключи.
Вопрос-ответ:
Как снять магнитолу с УАЗ Патриот 2019 года без повреждений?
Для того чтобы снять магнитолу с УАЗ Патриот 2019 года, вам понадобится несколько инструментов, включая пластиковые клинья, отвертки и, возможно, специальный съемник. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем аккуратно извлеките декоративные панели вокруг магнитолы с помощью пластиковых клиньев, чтобы не повредить отделку. После этого открутите винты, которые крепят магнитолу, и осторожно вытяните ее из панели. Обратите внимание на провода, подключенные к устройству, чтобы аккуратно их отсоединить.
Можно ли самостоятельно снять магнитолу с УАЗ Патриот 2019 года?
Да, снять магнитолу с УАЗ Патриот 2019 года можно самостоятельно, если у вас есть опыт работы с автосистемами или хотя бы базовые навыки в ремонте автомобилей. Процесс не слишком сложный, но требует аккуратности и правильного инструмента. Вам понадобится отвертка, пластиковые клинья для демонтажа панели и, возможно, съемник для магнитолы. Не забывайте о безопасности, отключив аккумулятор перед началом работы, чтобы избежать повреждения электроники автомобиля.
Как отсоединить провода от магнитолы УАЗ Патриот 2019 года?
После того как магнитола будет извлечена из панели, вам нужно аккуратно отсоединить все провода, подключенные к устройству. Обычно они соединяются с помощью разъемов, которые нужно просто потянуть, не прикладывая излишнего усилия. Важно помнить, что перед отсоединением проводов нужно отключить аккумулятор автомобиля, чтобы избежать короткого замыкания. После отсоединения проводов вы можете полностью снять магнитолу.
Какие проблемы могут возникнуть при снятии магнитолы с УАЗ Патриот 2019 года?
Основные проблемы, с которыми можно столкнуться при снятии магнитолы с УАЗ Патриот 2019 года, включают затруднения при извлечении панели или магнитолы из-за слишком тугих креплений, а также возможные повреждения разъемов проводки, если они не отсоединяются аккуратно. Еще одна частая проблема — отсутствие необходимых инструментов, например, съемника магнитолы. Чтобы избежать повреждений, всегда используйте только подходящий инструмент и действуйте осторожно, следуя инструкции по демонтажу.
Как правильно снять магнитолу с УАЗ Патриот 2019 года?
Для того чтобы снять магнитолу с УАЗ Патриот 2019 года, вам нужно выполнить несколько шагов. Во-первых, отключите питание, сняв отрицательную клемму с аккумулятора. Далее аккуратно снимите пластиковую рамку, окружающую магнитолу, с помощью пластиковой лопатки или специального инструмента, чтобы не повредить панель. После этого открутите винты, которые фиксируют магнитолу в корпусе, используя отвертку. Когда магнитола будет освобождена, осторожно извлеките ее, отсоединив провода, подключенные к задней панели устройства. Для подключения нового устройства выполните все операции в обратном порядке.
Какие инструменты нужны для снятия магнитолы с УАЗ Патриот 2019 года?
Для снятия магнитолы с УАЗ Патриот 2019 года потребуется несколько инструментов. Вам понадобятся пластиковая лопатка для снятия рамки, отвертка с подходящими насадками для откручивания винтов и, возможно, пластиковые съемники для отсоединения проводов. Также полезно иметь при себе небольшой набор гаечных ключей для работы с креплениями, если они будут использоваться. Все эти инструменты помогут избежать повреждения панели или устройства при демонтаже магнитолы.
