Процесс сборки коробки передач УАЗ 3303 требует внимания к деталям и знания специфики узла. Важно соблюдать последовательность действий, чтобы обеспечить долговечность и правильную работу механизма. Для начала необходимо подготовить все необходимые инструменты и запчасти: набор гаечных ключей, отверток, диаметр-метры и новые прокладки. Также рекомендуется проверка состояния подшипников и шестерен перед сборкой.
Шаг 1: Разборка старой коробки передач
Шаг 2: Подготовка деталей
После разборки приступайте к осмотру всех деталей. Убедитесь, что шестерни и подшипники не имеют следов износа. Важно тщательно почистить каждый элемент от загрязнений и старого масла, используя специальную жидкость для очистки. На этом этапе стоит обратить внимание на состояние уплотнительных колец и прокладок – они должны быть заменены при малейших признаках повреждения.
Шаг 3: Установка шестерен и подшипников
После подготовки всех деталей можно приступать к установке. Начните с установки первичного и вторичного валов, убедившись, что они правильно сели в подшипники. Следите за их точностью расположения, так как ошибка на этом этапе может привести к шуму или быстрому износу коробки передач. Установите промежуточные шестерни, проверяя, чтобы их зубья хорошо сцеплялись.
Шаг 4: Сборка корпуса и установка крышки
После того как все внутренние компоненты установлены, можно переходить к сборке корпуса. Перед установкой крышки на герметик нанести новую прокладку, которая обеспечит герметичность соединения. Не забывайте тщательно затягивать все болты в правильной последовательности, чтобы избежать возможных деформаций корпуса.
Шаг 5: Проверка работы коробки передач
После завершения сборки важно провести тестирование коробки передач. Установите коробку на место и подключите к приводу. Прокачайте систему, чтобы убедиться в правильности работы всех механизмов. Если коробка начинает заедать или слышны посторонние шумы, следует повторно проверить сборку, особенно регулировку валов и зацепление шестерен.
Подготовка рабочего места и инструментов для сборки коробки передач
Перед началом сборки коробки передач УАЗ 3303 необходимо подготовить рабочее место и инструменты. Это критически важно для обеспечения точности и эффективности работы, а также для предотвращения повреждений деталей и травм.
Рабочее место:
- Выберите ровную и устойчивую поверхность, например, прочный стол или верстак, который не будет деформироваться под весом коробки передач.
- Обеспечьте хорошее освещение. Используйте яркие источники света, чтобы избежать ошибок при установке мелких деталей.
- Организуйте пространство для размещения всех частей коробки. Разделите рабочую поверхность на зоны для крупных и мелких деталей, чтобы избежать путаницы.
- Подготовьте контейнеры для мелких элементов (шайбы, болты, подшипники) и маркируйте их для удобства.
- Защитите поверхность стола или верстака от повреждений, используя специальный коврик или резиновое покрытие.
Необходимые инструменты:
- Ключи: Набор гаечных ключей и головок для работы с болтами и гайками, особенно важно иметь ключи на 10, 13, 15, 17 мм.
- Отвертки: Плоские и крестовые отвертки для работы с крепежами и внутренними элементами коробки.
- Токарный и плоский ключи: Для установки подшипников и других мелких деталей.
- Моментный ключ: Используйте моментный ключ для точной затяжки болтов и гаек согласно спецификациям.
- Динамометрический ключ: Для контроля правильного усилия при затягивании узлов коробки передач, чтобы избежать излишнего напряжения.
- Съемники: Используйте съемники для извлечения подшипников и шестерен без повреждения их поверхности.
- Молоты: Резиновые и металлические молоты для аккуратной установки деталей без повреждений.
- Шариковые и цилиндрические ролики: Для очистки и смачивания шестерен и подшипников перед установкой.
Дополнительные рекомендации:
- Перед началом работы тщательно осмотрите коробку передач и все ее детали. Убедитесь, что все элементы в хорошем состоянии и готовы к сборке.
- Запаситесь смазочными материалами: трансмиссионным маслом и консистентной смазкой для подшипников и шестерен.
- Рабочие перчатки обязательны для защиты рук от повреждений и загрязнений.
- При сборке внимательно следите за чистотой всех деталей, особенно перед установкой подшипников и других точных элементов.
Проверка комплектующих и запасных частей перед началом сборки
Перед началом сборки коробки передач УАЗ 3303 необходимо тщательно проверить все комплектующие и запасные части. Это обеспечит правильность работы трансмиссии и предотвратит возможные поломки в будущем.
Первым этапом является осмотр корпуса коробки передач. Он должен быть без трещин и деформаций. Проверьте поверхность подшипниковых посадочных мест – они должны быть гладкими, без износа или задиров. Особое внимание стоит уделить шлицевым соединениям, которые не должны быть изношены или повреждены.
Затем следует проверить все элементы синхронизаторов. Пластинчатые пружины и фиксаторы не должны иметь следов усталости или повреждений. Важно, чтобы зубья синхронизаторов имели правильную форму, без сколов или потертостей. Рекомендуется провести проверку на прочность путем легкого нажатия, чтобы исключить вероятные дефекты.
Проверка валов и шестерен включает осмотр зубчатых поверхностей на наличие износа и механических повреждений. Обратите внимание на точность геометрии зубьев: они не должны быть скошены или деформированы. Шестерни должны легко вращаться без люфта или заеданий.
Не менее важно проверить состояние подшипников и сальников. Все подшипники должны вращаться без заеданий, с минимальным люфтом. Сальники, в свою очередь, должны быть целыми, без трещин, а их посадочные места не должны иметь следов старения резины.
Особое внимание уделите масляным насосам и системам подачи масла. Проверка герметичности соединений и отсутствие излишних загрязнений критичны для правильной работы коробки передач. Все масляные каналы должны быть чистыми, а клапаны – исправными.
Запасные части, такие как прокладки и уплотнители, должны быть свежими, без признаков старения. Проводите осмотр на наличие дефектов и, при необходимости, заменяйте их перед началом сборки.
И, наконец, проверка всех крепежных элементов – болтов, гаек и шайб. Они должны быть не только исправными, но и соответствовать спецификациям, обеспечивая необходимый момент затяжки. Особое внимание стоит уделить материалам крепежа, которые должны выдерживать нагрузки в процессе эксплуатации.
Разборка старой коробки передач: ключевые моменты
При разборке коробки передач УАЗ 3303 важно соблюдать последовательность действий, чтобы избежать повреждений элементов и обеспечить правильную сборку. Начинайте с подготовки рабочего места: оно должно быть чистым, освещенным и достаточно просторным для размещения всех деталей. Желательно использовать специальные поддоны или контейнеры для мелких элементов.
1. Снятие коробки с автомобиля
Перед снятием коробки передач убедитесь, что двигатель отключен и все крепления сняты. Прежде всего, отсоедините карданный вал и освобождающие приводы от коробки. Затем открутите болты крепления коробки к двигателю и кузову. При этом будьте осторожны, чтобы не повредить защитные элементы и трубопроводные соединения.
2. Демонтаж внешних частей
После того как коробка снята, приступайте к разборке внешних частей. Снимите вилки переключения и другие элементы, которые не требуют снятия крышки. Это поможет предотвратить повреждения в процессе дальнейшей работы. Также важно внимательно осмотреть подшипники, сальники и уплотнения на наличие износа.
3. Снятие крышки корпуса и деталей
Когда коробка разобрана на внешние части, открутите крышку корпуса. Для этого используйте подходящий инструмент, чтобы не повредить соединительные элементы. Под крышкой могут быть как основные механизмы, так и вспомогательные узлы, такие как синхронизаторы и сцепление. Каждый элемент следует аккуратно снять и расположить в порядке разборки.
4. Проверка и маркировка деталей
Перед тем как приступить к разборке внутренних частей коробки, внимательно осмотрите все детали на наличие повреждений и износа. Важно отметить детали, которые могут потребовать замены. Желательно маркировать их, чтобы в дальнейшем избежать ошибок при сборке. Отметьте, где и как каждая деталь была установлена.
5. Разборка промежуточных шестерен и валов
Удалите промежуточные шестерни и валы, начиная с меньших частей. Используйте пресс или съемник для извлечения деталей, которые могут быть затянуты в корпусе. Проверьте шестерни на наличие трещин и сколов, а также на износ зубьев.
6. Обработка деталей
После того как коробка будет разобрана, важно тщательно очистить все элементы от загрязнений. Используйте специальные очистители, которые не повредят детали. Если коробка была в эксплуатации долгое время, может потребоваться дополнительная обработка деталей, например, шлифовка или замена подшипников.
7. Осмотр и оценка состояния
На завершающем этапе разборки оценивается состояние всех компонентов коробки передач. Если детали подверглись сильному износу, их необходимо заменить. Особое внимание следует уделить шестерням, синхронизаторам и подшипникам. Если возможно, проконсультируйтесь с опытным механиком для получения рекомендаций по восстановлению компонентов.

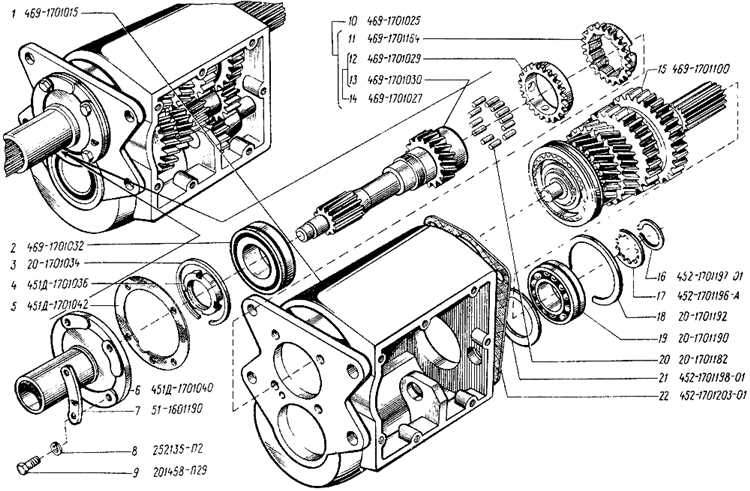

Установка подшипников и сальников в корпус коробки
Установка подшипников и сальников в корпус коробки передач УАЗ 3303 требует внимательности и соблюдения точных шагов. Неправильная установка может привести к быстрому износу элементов и утечке масла.
Перед началом работ убедитесь, что у вас есть все необходимые инструменты и детали. Рекомендуется использовать только оригинальные или качественные аналоги подшипников и сальников.
1. Подготовка к установке
- Проверьте корпус коробки на наличие трещин и загрязнений. Перед установкой новых элементов корпус должен быть тщательно очищен.
- Обработайте места установки подшипников и сальников специальной смазкой или моторным маслом для облегчения установки.
2. Установка подшипников
- Подшипники устанавливаются в корпус с помощью прессования. Используйте пресс с плавным набором давления, чтобы не повредить элементы.
- Перед установкой подшипников убедитесь, что их внутренний диаметр соответствует валу, а наружный – корпусу коробки.
- При установке следите за правильной ориентацией подшипника, учитывая его маркировку и направление вращения.
- После установки подшипника проверьте его движение, чтобы убедиться в отсутствии заеданий или люфта.
3. Установка сальников
- Сальники должны быть установлены в чистую и смазанную поверхность. Для этого используйте специальную жидкость или моторное масло.
- При установке сальников избегайте перекосов, так как это приведет к снижению герметичности и возможным утечкам масла.
- Вставляйте сальник в корпус аккуратно, используя оправку или легкие удары через мягкую деревянную поверхность, чтобы не повредить его край.
- После установки сальников обязательно проверяйте, чтобы они не имели перекосов и стояли плотно.
4. Завершающие шаги
- После установки всех подшипников и сальников проверяйте герметичность соединений и вращение валов.
- Протестируйте коробку передач в собранном виде перед окончательной установкой в автомобиль, чтобы убедиться в правильности работы и отсутствии утечек.
Тщательное соблюдение этих шагов обеспечит надежную работу коробки передач и долговечность ее элементов.
Монтаж синхронизаторов и шестерен на вал
Перед монтажом синхронизаторов и шестерен необходимо тщательно очистить все компоненты от загрязнений и старого масла. Для этого используйте специальную очистку или растворители, не оставляющие следов на поверхности.
Начните с установки синхронизаторов. Убедитесь, что их посадочные места на валу и в коробке передач свободны от повреждений. Синхронизаторы должны быть аккуратно надели на шлицы вала, не перекосив их. Осуществляйте это без применения силы, чтобы не повредить элементы.
После установки синхронизатора, установите шестерни на вал, начиная с тех, что расположены ближе к корпусу коробки передач. Шестерни также должны быть аккуратно одеты на шлицевые соединения вала. Придерживайтесь последовательности, указанной в сервисной документации, чтобы избежать деформации шлицевых соединений и обеспечить надежную работу механизма.
При установке шестерен и синхронизаторов следите за тем, чтобы они не двигались свободно. Это может привести к преждевременному износу или даже поломке трансмиссии. Также важно обратить внимание на положение шестерен, чтобы шлицы и элементы синхронизаторов находились в правильном соосном положении.
После того как все элементы установлены, обязательно проверьте их вращение. Шестерни и синхронизаторы должны двигаться плавно, без заеданий и шума. Если присутствуют какие-либо посторонние звуки или сопротивление при вращении, следует повторно проверить монтаж и наличие дефектов.
Последним шагом является фиксация всех установленных компонентов с помощью специальных стопорных колец или других закрепляющих элементов, предусмотренных конструкцией. Это предотвратит случайный выход синхронизаторов и шестерен из рабочих позиций во время эксплуатации.

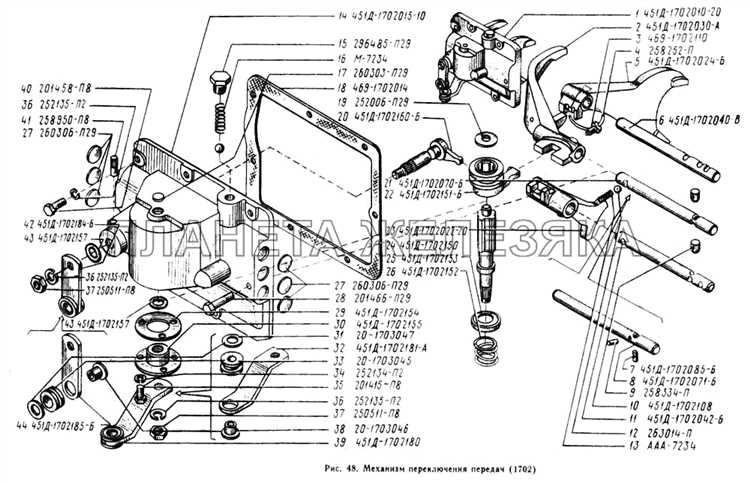

Сборка механизма переключения передач УАЗ 3303
Сборка механизма переключения передач УАЗ 3303 начинается с подготовки всех необходимых деталей: рычагов, вилок, шестерен и подшипников. Важно проверить их на наличие повреждений или износа перед началом работы.
Первым шагом устанавливаются подшипники в корпус коробки передач. Подшипники должны быть без заусенцев и трещин. После установки подшипников, корпус следует очистить от загрязнений и старой смазки. Следующий этап – монтаж переключателя передач. Для этого потребуется аккуратно установить механизм в корпус и зафиксировать его с помощью крепежных болтов.
Далее устанавливается пружина и фиксатор, который обеспечивает правильное положение рычага. Важно убедиться, что все элементы прочно зафиксированы, чтобы предотвратить возможность их смещения при эксплуатации.
После этого устанавливаются вилки переключения. Они должны свободно перемещаться в соответствующих каналах и фиксироваться в нужных позициях. Перед сборкой убедитесь, что вилка правильно расположена, и ее штифт зафиксирован в нужном положении.
Последним шагом является установка рычага переключения передач. Рычаг необходимо вставить в механизм таким образом, чтобы он свободно перемещался в пределах рабочей области, но не имел излишних люфтов. Рекомендуется при установке рычага использовать смазку, чтобы облегчить движение рычага и снизить износ элементов.
После сборки механизма переключения передач необходимо провести проверку всех его функций. Проверяется плавность переключения, отсутствие заеданий и ненужных люфтов. Если все элементы работают корректно, можно переходить к финальной установке коробки передач в автомобиль.
Настройка зазоров и смазки в коробке передач
При сборке коробки передач УАЗ 3303 настройка зазоров и смазки играет ключевую роль в обеспечении её долговечности и исправной работы. Каждый узел требует точной регулировки и качественного обслуживания для предотвращения быстрого износа и сбоев в работе трансмиссии.
Для регулировки зазоров важно использовать микрометр или щупы, соответствующие заводским нормам. В первую очередь следует настроить зазоры между шестернями и подшипниками, чтобы избежать излишнего трения. Примерный зазор для сцепления шестерен составляет 0.2–0.3 мм, однако точные параметры могут зависеть от конкретной модели коробки передач. Важно соблюдать инструкции производителя, так как чрезмерное уменьшение или увеличение зазора приведет к повышенному износу и снижению эффективности передачи мощности.
Особое внимание стоит уделить зазорам в местах сопряжения валов с подшипниками. Измерив зазор с использованием щупа, можно убедиться в том, что элементы коробки передач будут работать в пределах допуска, что исключает вибрации и излишний шум при работе трансмиссии.
Смазка в коробке передач УАЗ 3303 необходима для снижения трения и защиты от коррозии. Использование масла с подходящей вязкостью, рекомендованной производителем, способствует поддержанию оптимальных рабочих температур и стабильности системы. Рекомендуется использовать трансмиссионное масло типа ТАД-17i или аналогичное, обладающее хорошими антифрикционными свойствами и способностью выдерживать высокие нагрузки.
При заполнении коробки передач важно следить за уровнем масла. Недостаток смазки приведет к перегреву и ускоренному износу компонентов, а избыток – к утечкам и ненужным нагрузкам на seals (уплотнения). После заливки масла следует прокачать коробку, чтобы масло равномерно распределилось по всем зубчатым колесам и подшипникам.
Не стоит забывать об охлаждении трансмиссионного масла. При длительной эксплуатации автомобиля или работе в сложных условиях рекомендуется периодически проверять состояние масла и менять его по мере необходимости. Также важно следить за состоянием сальников и уплотнителей, чтобы избежать утечек масла.
Настройка зазоров и использование качественной смазки обеспечивают надёжную и долговечную работу коробки передач, способствуя нормальному функционированию автомобиля в различных эксплуатационных условиях.
Проверка работоспособности собранной коробки передач
После сборки коробки передач УАЗ 3303 необходимо провести несколько ключевых проверок, чтобы убедиться в правильности работы узла и избежать повреждений в процессе эксплуатации.
1. Проверка на утечку масла. Первым шагом следует проверить герметичность всех соединений коробки. Для этого установите коробку на горизонтальную поверхность и внимательно осмотрите ее на наличие следов масла. Особое внимание стоит уделить местам соединений корпуса и крышек, а также ослабленным или неплотным болтам.
2. Проверка переключения передач. Включите каждую передачу по очереди и прокачайте сцепление. Переключение должно быть плавным, без заеданий и сильных усилий. При затруднениях с переключением, проверьте состояние рычага переключения и механизма синхронизаторов.
3. Проверка сцепления. После включения коробки передач, включите сцепление и поочередно введите в движение все передачи. Протестируйте работу сцепления на разных передачах, обращая внимание на рывки или посторонние звуки. В случае обнаружения проблем, убедитесь, что сцепление правильно отрегулировано и не заедает.
4. Проверка звуков работы коробки. Запустите двигатель и переключайте передачи на месте, внимательно слушая звук работы коробки. Посторонние звуки, такие как гул, скрежет или стуки, могут свидетельствовать о проблемах с синхронизаторами или шестернями.
5. Проверка на износ и люфт. При вращении карданного вала или при включении передачи, важно обратить внимание на возможный люфт. Если ощущается значительный люфт, это может свидетельствовать о проблемах с подшипниками или шестернями.
6. Проверка работы задней передачи. Задняя передача часто вызывает проблемы в процессе эксплуатации. При включении задней передачи, стоит проверить, не присутствуют ли вибрации, скрежет или другие посторонние шумы, указывающие на износ механизмов коробки.
7. Проверка масла. После всех тестов стоит проверить уровень масла в коробке передач и убедиться, что оно не загрязнено. Масло должно быть чистым и прозрачным, без посторонних включений или сгустков.
Проведение этих тестов поможет предотвратить возможные поломки и повысит срок службы коробки передач УАЗ 3303. Важно тщательно следить за состоянием всех деталей и оперативно устранять любые неисправности. Проверка работоспособности – это не только профилактика, но и залог безопасной и стабильной работы автомобиля.
Вопрос-ответ:
Как собрать коробку передач для УАЗ 3303 по шагам?
Для сборки коробки передач УАЗ 3303 необходимо следовать нескольким важным этапам. Начните с подготовки рабочего места и инструментов: вам потребуются отвертки, гаечные ключи, съёмники, смазочные жидкости. Далее разберите старую коробку, чтобы очистить все детали от старого масла и загрязнений. Затем тщательно осмотрите подшипники, шестерни и сальники, чтобы выявить износ. После этого соберите корпус коробки, установив в него все элементы в правильном порядке, начиная с главного валу и заканчивая хвостовой частью. При сборке не забудьте про смазку всех трущихся частей, чтобы обеспечить плавную работу коробки. Завершающим шагом является проверка герметичности и установка коробки на место на автомобиле.
Какие трудности могут возникнуть при сборке коробки передач УАЗ 3303?
При сборке коробки передач УАЗ 3303 могут возникнуть несколько проблем. Одна из самых частых трудностей — это неправильная установка шестерен или их недостаточная смазка. Также важно точно соблюдать последовательность установки деталей, так как неправильная сборка может привести к быстрому износу коробки или её поломке. Ещё одной проблемой может стать износ подшипников, который требует замены перед сборкой. При отсутствии опыта можно столкнуться с трудностью в правильной регулировке зазоров между деталями, что повлияет на работу коробки передач в целом.
Какие инструменты понадобятся для сборки коробки передач УАЗ 3303?
Для сборки коробки передач УАЗ 3303 потребуется несколько ключевых инструментов. Во-первых, понадобятся гаечные ключи различных размеров для разборки и сборки компонентов. Также могут понадобиться съёмники для извлечения подшипников и шестерен. Для очистки деталей от грязи и старого масла подойдут щетки и растворители. Кроме того, потребуется отвертка для демонтажа и сборки крышек и других мелких элементов. Также не забудьте про смазку для подшипников и шестерен. Лучше всего использовать качественные средства, чтобы предотвратить износ и обеспечить долгую службу коробки передач.
Как проверить исправность коробки передач УАЗ 3303 после сборки?
После сборки коробки передач УАЗ 3303 необходимо провести проверку её исправности. Сначала убедитесь, что все детали установлены правильно, и коробка передает усилия без каких-либо заеданий. Затем установите коробку на автомобиль и запустите двигатель, чтобы проверить работу коробки в различных режимах. Прокачайте передачи, послушайте, нет ли посторонних шумов или вибраций. Обратите внимание на работу сцепления и плавность переключения передач. После проверки убедитесь, что нет течи масла, и коробка исправно выполняет свою функцию.
