Правильная сборка заднего редуктора УАЗ напрямую влияет на ресурс трансмиссии и поведение автомобиля на дороге и бездорожье. Малейшие отклонения в зазорах, биении или затяжке подшипников могут привести к ускоренному износу шестерён, шуму и утечкам масла. Поэтому важно соблюдать технологическую последовательность и использовать проверенные методы при каждой операции.
Перед началом работ необходимо подготовить комплект оригинальных деталей: ведущую и ведомую шестерни в паре, подшипники, дистанционные кольца, регулировочные шайбы, сальники и стопорные элементы. Использование неоригинальных компонентов допустимо только при точном совпадении размеров и допусков.
Все посадочные поверхности необходимо очистить от следов старой смазки, загрязнений и коррозии. Особенно важно проверить состояние картера редуктора: на нём не должно быть трещин, повреждённых резьбовых соединений и износа в зонах установки подшипников. Любые дефекты могут повлиять на геометрию установки шестерён.
Перед установкой шестерён следует провести контрольный замер пятна контакта при помощи краски для зубчатых передач. Это позволит оценить точность зацепления и при необходимости скорректировать положение ведомой шестерни регулировочными шайбами. Также важно проконтролировать преднатяг подшипников и зазор в зацеплении, ориентируясь на параметры, установленные для конкретной модели УАЗа.

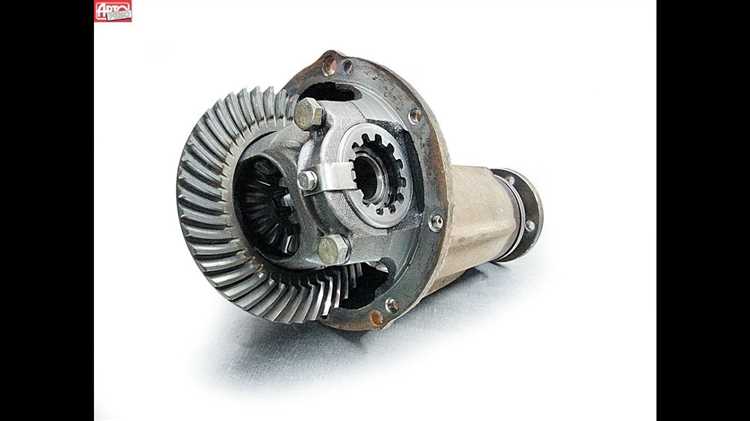

Разборка редуктора и дефектовка деталей

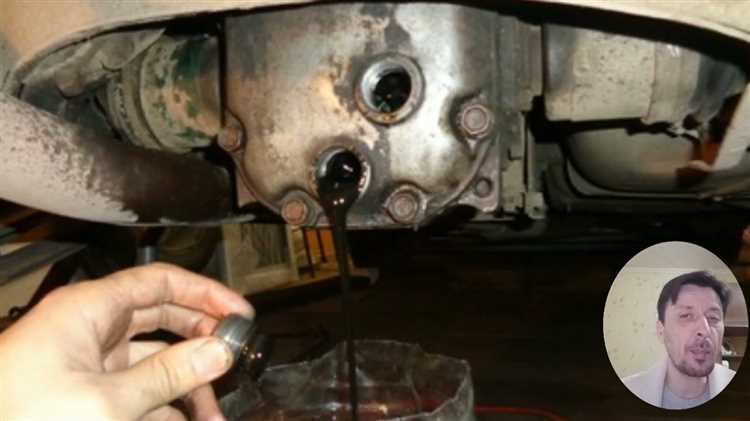

Перед разборкой заднего редуктора УАЗ необходимо слить масло через сливную пробку. Очистить корпус от грязи, особенно в зоне соединений и креплений. Отвернуть болты крепления крышки картера и аккуратно снять её, избегая перекосов – посадочная поверхность легко повреждается.
Снять полуоси и вынуть главную пару в сборе с дифференциалом. Проверить наличие задиров и сколов на зубьях шестерён. Особое внимание уделить ведущей шестерне – при наличии даже мелких выбоин дальнейшая работа недопустима. Осмотреть венец ведомой шестерни на предмет износа, перекосов и раковин. Наличие «зубчатого шума» при движении может указывать на повреждения в этой зоне.
Разобрать дифференциал, вынув сателлиты и ось. Проверить люфты и износ рабочих поверхностей. При наличии задиров на сателлитах или оси требуется замена комплекта. Осмотреть посадочные места под подшипники. Даже незначительные следы проворачивания означают необходимость восстановления или замены корпуса.
Проверить конические подшипники: при вращении не должно быть шума, люфтов и заеданий. Если ролики имеют потемнение, раковины или шагрень – деталь бракуется. Аналогично осмотреть опорные шайбы: при наличии деформаций и износа требуется замена.
Диагностировать состояние прокладок и герметика. Следы течи указывают на нарушение прилегания поверхностей или износ уплотнений. Проверить сальник ведущей шестерни: при подтёках заменить с обязательной проверкой состояния посадочного бурта и поверхности фланца.
Очистка корпуса и подготовка посадочных поверхностей
Перед началом сборки заднего редуктора необходимо полностью удалить остатки масла, загрязнений и старого герметика с корпуса. Используй металлическую щётку с латунной щетиной и аэрозольный очиститель тормозов. Особое внимание удели внутренним полостям, каналам слива и местам установки подшипников – даже микрочастицы могут повлиять на центровку и ресурс агрегата.
После грубой очистки обработай корпус продувкой сжатым воздухом. Проверь каналы вентиляции сапуна на отсутствие засоров. Используй штангенциркуль для контроля геометрии основных посадочных поверхностей – особенно в местах установки главной пары и дифференциала. Предельно допустимое отклонение – не более 0,05 мм.
Поверхности прилегания крышек и фланцев должны быть абсолютно чистыми и без следов старого герметика. Остатки удаляй пластиковым скребком, не допуская повреждений металла. Затем обезжирь посадочные зоны ацетоном или спиртом. Поверхности под прокладки обрабатывай вручную мелкозернистой шлифовальной губкой (не наждачкой), добиваясь матового финиша без задиров.
Проверь наличие заусенцев и микротрещин на кромках отверстий под крепёж. При необходимости зачисти их круглым надфилем. Особое внимание удели резьбовым отверстиям: прогоняй метчиком соответствующего шага, удаляя остатки герметика и грязи. После очистки снова продуй сжатым воздухом.
Проверка плоскости стыка корпуса и крышки дифференциала производится при помощи поверочной линейки и щупов. Зазор не должен превышать 0,03 мм. В случае превышения – требуется шлифовка. Только после подтверждения чистоты и геометрии можно переходить к сборке.
Установка главной пары и регулировка зацепления
Перед установкой главной пары необходимо тщательно обезжирить посадочные поверхности картера редуктора и подшипниковых колец. Главную пару (ведущую и ведомую шестерни) следует устанавливать в комплекте, так как они притерты на заводе и замена одной из шестерен недопустима.
Установку ведущей шестерни начинайте с запрессовки переднего и заднего подшипников на вал. Обязательно используйте оригинальные регулировочные шайбы для выставления предварительного натяга. После установки шестерни в картер измерьте величину осевого люфта – допустимое значение не более 0,05 мм. При необходимости измените толщину регулировочной шайбы.
Ведомая шестерня монтируется на дифференциал, болты крепления затягиваются с моментом 10–12 кгс·м, при этом используется фиксатор резьбы. После установки ведомой шестерни с подшипниками в картер осуществляется регулировка положения относительно ведущей. Для этого используют набор регулировочных колец под наружные кольца подшипников. Регулировка должна обеспечить оптимальный контакт зубьев – пятно контакта должно располагаться в средней части зуба, не доходя до краёв и не смещаясь по высоте.
Для оценки зацепления применяется метод окрашивания зубьев краской или пастой. Проворотом ведомой шестерни вручную через пару оборотов оценивают форму пятна контакта. При необходимости корректируют зацепление изменением толщины регулировочных колец. Кроме правильного пятна контакта необходимо добиться бокового зазора между зубьями в пределах 0,1–0,2 мм, что проверяется индикатором часового типа.
После окончательной регулировки все элементы разбираются, тщательно очищаются от краски, и проводится окончательная сборка с контролем момента затяжки всех резьбовых соединений. Повторная проверка пятна зацепления после обкатки – обязательна.
Монтаж дифференциала и проверка бокового зазора
Перед установкой дифференциала убедитесь в отсутствии задиров на шейках подшипников и чистоте посадочных мест в картере редуктора. Подшипники должны свободно вращаться без люфта. Вал ведущей шестерни должен быть уже установлен с заданным преднатягом.
- Установите дифференциал в картер редуктора, аккуратно направляя его в посадочные места подшипников.
- Смонтируйте крышки подшипников, соблюдая их ориентацию согласно меткам. Не перепутайте стороны – это влияет на регулировку зазора.
- Затяните болты крепления крышек моментом 78–98 Н·м, используя динамометрический ключ.
Для регулировки бокового зазора и контакта в зацеплении используйте регулировочные гайки:
- Поверните гайки так, чтобы устранить люфт между шестернями. Контроль осуществляется индикатором часового типа, установленным на фланец.
- Оптимальный боковой зазор – 0,15–0,25 мм. При меньшем зазоре возникает риск заклинивания, при большем – повышенный шум и износ.
- После установки зазора проверьте пятно контакта. Нанесите краску (например, синюю пасту) на зубья ведущей шестерни и проверните вал. Пятно должно находиться ближе к середине зуба, слегка смещаясь к выходу.
Если пятно контакта уходит к основанию зуба или на вершину, регулируйте положение дифференциала посредством симметричного смещения регулировочных гаек. После каждой корректировки заново проверяйте зазор.
По завершении регулировки зафиксируйте гайки стопорными пластинами. Проконтролируйте свободное вращение дифференциала и отсутствие закусываний.

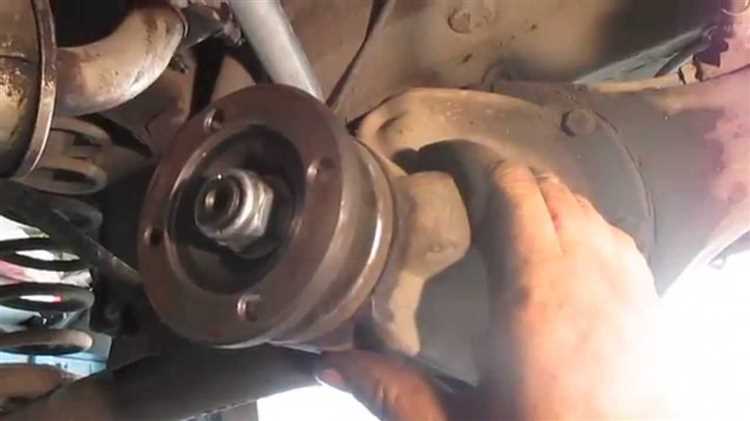

Регулировка преднатяга подшипников
Преднатяг подшипников главной пары заднего редуктора УАЗ регулируется при помощи регулировочных колец, устанавливаемых под наружные обоймы конических роликовых подшипников ведущей шестерни. Неправильная установка преднатяга приводит к перегреву, шуму и ускоренному износу.
Для регулировки необходимо использовать динамометрический ключ или безмен с диапазоном до 10 кг. Ведущая шестерня устанавливается в картер редуктора без контактирования с ведомой. При проворачивании за хвостовик сопротивление вращению должно составлять 1.2–2.5 кгс на длине ключа 0.3 м.
Если усилие ниже нормы – необходимо уменьшить толщину регулировочного кольца со стороны хвостовика. При превышении усилия – увеличить толщину кольца. Шаг изменения – не более 0.05 мм. После каждой коррекции шестерня снова устанавливается, и измерение повторяется.
В процессе регулировки обязательно использовать новые подшипники или прокалённые и охлаждённые в масле, если применяются бывшие в употреблении. Смазку наносить тонким слоем, чтобы не искажать результат.
После достижения нужного преднатяга необходимо проконтролировать, чтобы при полной сборке редуктора и установке ведомой шестерни сопротивление вращению не выходило за пределы допустимого диапазона. Это указывает на корректную работу подшипников без лишнего напряжения.
Установка сальников и проверка герметичности
Перед установкой сальников убедитесь, что все поверхности очищены от загрязнений и коррозии. Используйте только новые сальники, так как старые могут не обеспечить нужную герметичность.
Установка сальников: Начните с нанесения тонкого слоя смазки на рабочие поверхности сальников. Это поможет предотвратить их повреждение при установке. Сальники необходимо устанавливать с точным соблюдением направления. На корпусе редуктора обычно имеется стрелка или отметка, указывающая сторону, в которую должен быть установлен сальник.
Для установки используйте специальный инструмент – оправку или пресс, чтобы не повредить сальник. Установите сальник так, чтобы он сидел в гнезде ровно, без перекосов. Применение молотка непосредственно по сальнику может привести к его повреждению.
Проверка герметичности: После установки сальников важно проверить герметичность редуктора. Для этого можно использовать метод визуального осмотра сальников после их установки, чтобы убедиться в отсутствии повреждений и дефектов. Затем проведите тест с увеличением давления внутри редуктора. Если есть утечка, герметичность нарушена.
Чтобы проверить герметичность, наполните редуктор рабочей жидкостью и оставьте его на некоторое время. После этого осмотрите места установки сальников на наличие следов утечек. Малейшее подтекание указывает на проблему с герметичностью. В случае обнаружения утечек, необходимо заменить сальники и повторить проверку.
Сборка корпуса редуктора и затяжка крепежа
Процесс сборки корпуса редуктора УАЗ включает несколько ключевых этапов, требующих точности и соблюдения технологических норм. На этом этапе важно правильно расположить все элементы и тщательно затянуть крепеж, чтобы обеспечить долговечность и исправность работы редуктора.
Перед началом сборки убедитесь, что корпус редуктора и все внутренние компоненты чисты, не имеют повреждений и соответствуют стандартам. Обратите внимание на состояние резьбы и наличие повреждений на крепежных элементах.
Шаги сборки корпуса редуктора:
- Установка подшипников и сальников. Перед сборкой корпуса редуктора установите подшипники и сальники. Это необходимо для предотвращения попадания загрязнений и утечек масла. Используйте подходящий инструмент для аккуратной установки, чтобы не повредить детали.
- Монтаж приводных шестерен. Установите шестерни на вал редуктора, проверяя их положение и точность сопряжения. Проверьте зазор между шестернями с помощью щупа. Убедитесь, что шестерни не имеют люфта, а их вращение плавное.
- Соединение половинок корпуса. Аккуратно соедините половинки корпуса редуктора, следя за правильностью расположения всех уплотнительных элементов. Перед сборкой убедитесь, что прокладки находятся на своем месте, иначе могут возникнуть утечки масла.
Затяжка крепежа:
После сборки корпуса редуктора, необходимо правильно затянуть крепежные элементы, чтобы избежать деформации или повреждений при эксплуатации. Неправильная затяжка может привести к неполадкам в работе редуктора и его быстрому износу.
- Используйте динамометрический ключ. Затягивайте болты и гайки с помощью динамометрического ключа, чтобы обеспечить точную затяжку в соответствии с рекомендованными заводом значениями. Это поможет избежать чрезмерной затяжки и повреждения элементов.
- Затягивайте крепеж по диагонали. При затяжке болтов начните с центральных и двигайтесь к краям корпуса. Такой порядок предотвращает перекос и обеспечивает равномерное распределение давления.
- Контроль за моментом затяжки. Для точной затяжки используйте соответствующие значения момента для каждого болта. Например, для большинства моделей УАЗ момент затяжки болтов крышки редуктора составляет 35–40 Нм.
После затяжки крепежа проведите финальный осмотр корпуса редуктора, чтобы убедиться в отсутствии повреждений и правильности сборки. Перед установкой редуктора на автомобиль проверьте герметичность корпуса, чтобы предотвратить утечку масла в процессе эксплуатации.
Проверка работы редуктора на стенде или вручную
Перед установкой заднего редуктора на автомобиль необходимо провести его проверку на стенде или вручную. Это позволяет выявить возможные неисправности, такие как люфт подшипников, неправильная работа шестерен и другие механические дефекты.
Для проверки на стенде используйте специальный стенд для редукторов, который позволяет имитировать условия работы. Установите редуктор на стенд и подключите его к источнику питания, имитируя движения колес. Включите редуктор и внимательно следите за его поведением. Особое внимание уделите шумам, вибрациям и нагреву. Заметное повышенное тепло или необычные звуки могут свидетельствовать о неправильной работе шестерен или неисправности в подшипниках.
При ручной проверке редуктора необходимо обратить внимание на несколько ключевых аспектов. Первое – проверка люфта. Для этого аккуратно покачайте редуктор руками в разных направлениях. Люфт в подшипниках должен быть минимальным. Излишний люфт говорит о необходимости замены подшипников или регулировки натяжения. Второе – проверка вращения. Поверните редуктор вручную, чтобы убедиться в плавности и равномерности вращения шестерен. Неровное вращение может свидетельствовать о дефектах в зубьях шестерен или о неправильной настройке зазоров.
Также важно проверить наличие масла в редукторе и его состояние. Масло не должно иметь темного цвета или металлических частиц. Это может указывать на износ внутренних деталей. Если масло чистое, а редуктор работает без посторонних шумов и вибраций, значит, редуктор собран и настроен правильно.
Вопрос-ответ:
Как правильно разобрать задний редуктор УАЗ для его сборки?
Разборка заднего редуктора УАЗ начинается с установки автомобиля на подъемник и снятия колес. Затем необходимо демонтировать колесные диски и заднюю ось. После этого откручиваем болты, фиксирующие редуктор на раме, и снимаем его. Важно аккуратно снять крышку редуктора, чтобы не повредить уплотнительные кольца и другие компоненты, чтобы избежать дальнейших проблем при сборке.
Какие инструменты понадобятся для сборки заднего редуктора УАЗ?
Для сборки редуктора УАЗ понадобятся следующие инструменты: гаечные ключи и торцевые головки для откручивания болтов и гаек, съемник для подшипников, молоток с резиновым наконечником для легкого извлечения элементов, а также специнструмент для установки уплотнительных колец. Также могут понадобиться инструмент для проверки зазоров и момент затяжки для точной сборки деталей.
Как избежать повреждений при сборке заднего редуктора УАЗ?
Чтобы избежать повреждений, важно соблюдать аккуратность на каждом этапе сборки. Прежде всего, необходимо тщательно очистить все детали редуктора от грязи и старого масла. При установке подшипников и шестерен следует использовать специальную смазку, чтобы уменьшить трение и износ. Кроме того, важно не перекручивать болты, применяя момент затяжки, рекомендованный производителем, чтобы не повредить резьбу и другие элементы.
Какие признаки того, что задний редуктор УАЗ требует сборки или ремонта?
Если в процессе эксплуатации УАЗ появляются посторонние шумы, вибрации, а также снижение сцепления колес с дорогой, это может быть признаком проблем с задним редуктором. Также стоит обратить внимание на утечку масла, что также может свидетельствовать о повреждении герметичности. В таких случаях рекомендуется разобрать редуктор и провести диагностику для выявления износа или повреждений внутренних компонентов.
Сколько времени обычно занимает сборка заднего редуктора УАЗ?
Время на сборку заднего редуктора УАЗ может варьироваться в зависимости от опыта механика и сложности работы. В среднем, сборка может занять от 4 до 6 часов. Однако, если нужно дополнительно заменить изношенные компоненты, это может потребовать больше времени. Важно не торопиться, чтобы избежать ошибок, которые могут повлиять на надежность работы редуктора.
Какие инструменты мне понадобятся для сборки заднего редуктора УАЗ?
Для сборки заднего редуктора УАЗ вам понадобятся основные инструменты: гаечные ключи, головки с трещоткой, набор съемников для подшипников, киянка, моментный ключ, а также фиксатор резьбы и смазка для подшипников. Все эти инструменты обеспечат вам необходимую точность и безопасность в процессе работы.
Как правильно установить шестерни в задний редуктор УАЗ?
Шестерни в заднем редукторе УАЗ устанавливаются поэтапно, начиная с правильного монтажа главной передачи. Важно соблюдать нужный зазор между шестернями, чтобы избежать чрезмерного износа и перегрева. Убедитесь, что шестерни полностью совпадают по посадочным местам и тщательно смазаны перед сборкой. Применяйте фиксатор резьбы на винтах, чтобы обеспечить надежность соединений.
