На УАЗ Патриот лебёдка устанавливается не только для бездорожья, но и как инструмент для эвакуации в труднопроходимых местах. Заводская комплектация такой опцией не предусматривает, поэтому монтаж выполняется самостоятельно с подбором подходящих компонентов. Установка требует вмешательства в конструкцию переднего бампера и подключение к электросети автомобиля.

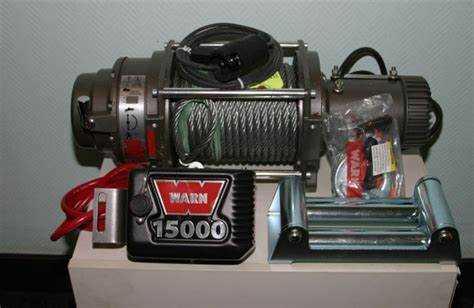

Для монтажа потребуется лебёдка с тяговым усилием от 4,5 до 5,5 тонн, площадка для крепления, силовые кабели с сечением не менее 35 мм², автомат или предохранитель на 400 А, а также герметичный пульт управления. Рекомендуется использовать лебёдки с планетарным редуктором и синтетическим тросом – он легче, безопаснее и удобнее в использовании. Вес самой лебёдки колеблется в пределах 25–35 кг, и это нужно учитывать при расчёте нагрузки на переднюю подвеску.
Перед началом установки снимается штатный бампер и примеряется монтажная площадка. Если используется силовой бампер, крепление упрощается – в нём уже предусмотрены отверстия под установку. После фиксации площадки лебёдка стыкуется с ней болтами М10 или М12 с классом прочности не ниже 8.8. Электропитание подключается напрямую к аккумулятору, с обязательной установкой реле или главного рубильника в салоне для обесточивания устройства при неиспользовании.
Точки массы крепятся напрямую к кузову через зачищенный металл, чтобы избежать падения напряжения. Провода прокладываются в гофре, избегая острых кромок и горячих участков. Проверка работоспособности проводится на заглушённом двигателе: трос вытягивается, затем втягивается, при этом мотор лебёдки не должен перегреваться, а трос – закусываться на барабане.
Как выбрать подходящее место для крепления лебедки на раме УАЗ Патриот

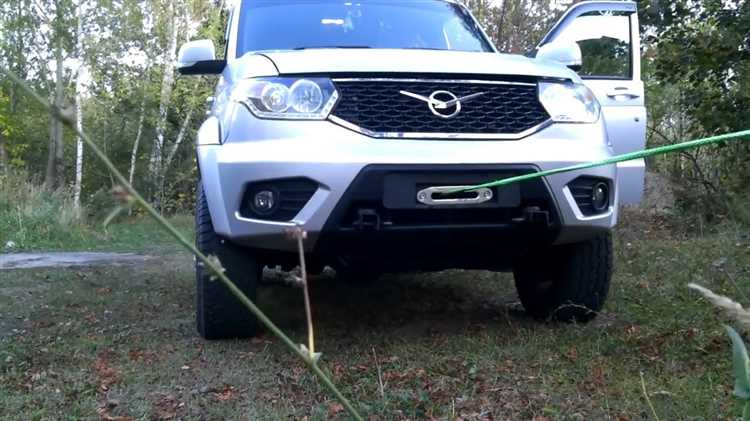

Наиболее рациональное место для установки лебёдки на УАЗ Патриот – передняя часть рамы между лонжеронами. Именно здесь обеспечивается оптимальное распределение нагрузки на конструкцию при вытягивании автомобиля. Заводской усилитель переднего бампера или специализированная площадка из стали толщиной не менее 6 мм позволяют закрепить лебёдку максимально жёстко, без деформации узлов.
Для монтажа потребуется демонтировать штатный пластиковый бампер и оценить доступ к передней перекладине рамы. Если используется нестандартный силовой бампер, необходимо проверить наличие технологических отверстий под установочную площадку и её соответствие габаритам выбранной лебёдки. Длина площадки должна позволять установить лебёдку так, чтобы её вал был перпендикулярен продольной оси машины.
Крепление непосредственно к раме предпочтительнее, чем установка на кронштейны, закреплённые на кузове, так как это исключает смещение и повреждение при высоких нагрузках. Болты должны проходить насквозь через металл рамы с использованием шайб увеличенного диаметра и самоконтрящихся гаек. Не допускается использование сварки на лонжеронах – это снижает прочность металла и может привести к трещинам.
Расположение лебёдки должно обеспечивать прямолинейный выход троса, без перегибов. Если конструкция бампера не позволяет этого добиться, необходимо установить роликовые направляющие или синтетический трос с алюминиевым направляющим окном.
Также важно предусмотреть доступ к муфте свободного хода и электрическим клеммам. При установке в труднодоступное место потребуется выносной пульт или удлинители управления. Блок соленоидов можно разместить в моторном отсеке, обеспечив защиту от влаги и грязи.

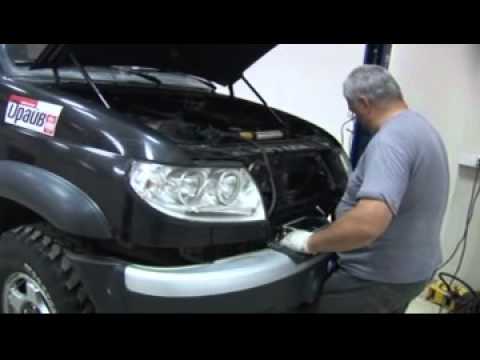

Что нужно учесть при подборе крепежных элементов для лебедки
Прочность болтов и гаек должна соответствовать нагрузке, создаваемой лебёдкой. Для моделей с тягой от 4 до 5 тонн подходят болты класса прочности не ниже 10.9. Более слабые крепежи деформируются или срезаются при рывках троса.
Диаметр болтов необходимо подбирать в соответствии с посадочными отверстиями на кронштейне и раме. Как правило, используются М10 или М12. Не допускается использование переходников или втулок – крепление должно быть прямым и без зазоров.
Длина болтов подбирается так, чтобы резьба заходила минимум на 1,5 диаметра в резьбовую часть. При установке через усиленные кронштейны и проставки стоит учитывать их толщину и использовать удлинённые болты с полным резьбовым участком.
Материал крепежа – только закалённая сталь с антикоррозионным покрытием. Оцинковка или фосфатирование предпочтительнее черного металла без защиты, особенно при установке на открытые элементы рамы.
Использование гроверов или фиксаторов резьбы обязательно. При вибрациях на бездорожье болты могут постепенно раскручиваться. Фиксатор средней фиксации (синий) предотвращает ослабление без необходимости сильного нагрева при демонтаже.
Шайбы под головки болтов и гайки должны быть увеличенного диаметра, чтобы нагрузка распределялась по большей площади и не деформировалась площадка крепления. Шайбы пружинные не заменяют резьбовой фиксатор, а используются в комплексе.
Проверка совпадения крепёжных отверстий с лебёдкой обязательна. Некоторые модели имеют нестандартное расположение шпилек – в таком случае придётся сверлить дополнительные отверстия в кронштейне, что требует высокой точности и прочной платформы.
Как самостоятельно установить монтажную площадку под лебедку
Перед установкой демонтируйте передний бампер. УАЗ Патриот оснащён рамой, что упрощает монтаж площадки. Используйте готовый комплект для данной модели или изготовьте площадку из стали толщиной не менее 6 мм.
- Очистите лонжероны рамы от грязи и ржавчины в местах крепления.
- Примерьте площадку к раме. Она должна плотно прилегать к лонжеронам и не мешать радиатору, шлангам и другим элементам.
- Разметьте точки сверления. Как правило, площадка крепится через 4-6 болтов М10 или М12 с прочностью не ниже 8.8.
- Просверлите отверстия в лонжеронах. Используйте ступенчатое сверло и охлаждение при работе.
- Установите закладные гайки или усиливающие пластины с внутренней стороны рамы, если они предусмотрены.
- Закрепите площадку болтами, затянув их динамометрическим ключом с усилием не менее 70 Н·м для М10 и 100 Н·м для М12.
- Убедитесь, что площадка установлена строго горизонтально и не имеет люфта.
После установки проверьте, не мешает ли площадка установке бампера. В случае конфликта – модифицируйте пластиковую часть или используйте бампер с вырезом под лебедку.
Подключение электропроводки лебедки к штатной системе автомобиля
Перед подключением электропроводки необходимо отключить аккумулятор, чтобы исключить короткое замыкание. Лебёдка подключается напрямую к аккумулятору с использованием проводов сечением не менее 25 мм². Для надежного соединения применяются медные обжимные наконечники с последующей термоусадкой.
Питание подаётся на главный автоматический выключатель (или силовое реле), установленный вблизи АКБ. От него – на клеммы «+» и «−» лебёдки. В обязательном порядке используется предохранитель номиналом от 200 до 500 А в зависимости от мощности устройства. Он размещается на плюсовом проводе как можно ближе к аккумулятору.
Сигнальный провод управления (тонкий) прокладывается от лебёдки в салон, где устанавливается пульт или кнопка включения. При этом не рекомендуется подключать управление напрямую к штатным цепям УАЗ Патриот. Лучше использовать отдельную цепь с реле, чтобы исключить перегрузку штатной проводки.
Монтаж реле управления выполняется в моторном отсеке. Управляющий сигнал подаётся от зажигания, чтобы исключить включение лебёдки при выключенном двигателе. Это предотвращает быструю разрядку аккумулятора. Массу реле необходимо крепить к проверенному кузовному контакту с зачисткой до металла.
Вся проводка должна быть зафиксирована нейлоновыми стяжками вдоль штатных жгутов. Для защиты от влаги применяются гофротрубы или термостойкая изоляция. Особое внимание уделяется местам прохода через кузов – используются резиновые втулки.
Особенности размещения и фиксации выносной кнопки управления
Оптимальное место установки выносной кнопки управления – вблизи водительского сиденья, но вне зоны случайного нажатия. Чаще всего её размещают на торпеде, слева от рулевой колонки, либо на центральной консоли. Главное требование – быстрый доступ без необходимости тянуться или отвлекаться от дороги.
Кнопка должна быть защищена от влаги и пыли. При выборе модели предпочтение отдают герметичным исполнением с резиновыми уплотнителями. Рекомендуется использовать штатные технологические отверстия для прокладки кабеля – это исключает необходимость сверления кузова и снижает риск повреждения проводки.
Крепление осуществляется с помощью саморезов или двустороннего автомобильного скотча с высокой адгезией. Второй вариант подходит для пластиковых панелей, исключает повреждение обшивки и позволяет демонтировать кнопку без следов. При установке на металл предпочтительнее использовать винтовое соединение с гайкой и шайбой.
Провод управления следует изолировать гофрой или кембриком по всей длине. Не допускается натяжение кабеля – необходимо оставить небольшой запас длины с учётом возможных вибраций. Соединения герметизируются термоусадочной трубкой с клеевым слоем, особенно в местах входа провода в салон через моторный щит.
Для исключения ложных срабатываний кнопку желательно оснастить подсветкой или фиксирующим колпачком. В случае постоянного подключения питания желательно использовать размыкатель на панели или отдельный предохранитель на 3–5 А, установленный вблизи точки питания.
Как проверить правильность натяжения и укладки троса после установки
После установки лебедки на УАЗ Патриот важно убедиться, что трос натянут и уложен правильно. Неправильная укладка или слабое натяжение могут привести к его повреждению или неправильной работе лебедки.
1. Проверка натяжения троса: Оцените натяжение, проверив, насколько легко трос можно вытянуть вручную. Он должен быть натянут, но не настолько, чтобы вызвать нагрузку на лебедку. При этом важно, чтобы трос не был слишком свободным, так как это приведет к его перекручиванию при работе устройства.
2. Укладка троса на барабане: Убедитесь, что трос лежит ровно и не перекручен. Он должен располагаться аккуратно, слоями, без провисаний. Неровности в укладке могут привести к заеданию или повреждению механизма при использовании. Важно следить за тем, чтобы трос укладывался не только на внешнюю часть барабана, но и по его бокам.
3. Проверка крепления: Проверьте, чтобы концы троса были надежно зафиксированы. Особое внимание уделите месту крепления к барабану и крюку. Ослабление этих элементов может привести к случайному соскальзыванию троса при работе.
4. Проведение теста: После проверки натяжения и укладки рекомендуется выполнить пробный запуск лебедки. Активируйте лебедку на небольшой скорости, чтобы убедиться, что трос не заедает, не перекручивается и не сбивается с барабана. Это поможет выявить возможные проблемы до начала активной эксплуатации.
5. Регулярная проверка: Периодически проверяйте состояние троса, особенно после интенсивной эксплуатации. Трос должен оставаться в хорошем состоянии, без видимых повреждений и изломов. Если натяжение ослабло или укладка нарушена, необходимо скорректировать положение троса.
Что делать, если штатный бампер мешает установке лебедки
Если штатный бампер УАЗ Патриот препятствует установке лебедки, первым шагом будет его демонтаж. Многие стандартные бамперы не имеют необходимой жесткости и усилений для крепления лебедки, а также могут перекрывать пространство для монтажа. Для решения этой проблемы есть несколько вариантов.
1. Замена штатного бампера на усиленный
Самый простой и надежный способ – заменить штатный бампер на усиленный, предназначенный специально для установки лебедки. Это позволит избежать сложных доработок и гарантирует, что бампер выдержит нагрузку. Усиленные бамперы часто имеют уже предусмотренные крепления и усиленные элементы для монтажа лебедки.
2. Модификация штатного бампера
Если замена бампера не входит в планы, можно выполнить его модификацию. Для этого нужно снять бампер и, используя сварку или резку, удалить лишние части, которые мешают установке лебедки. Обычно это касается нижней части бампера или определенных элементов, которые закрывают пространство для установки креплений. Важно соблюдать баланс: не нарушить прочность бампера и при этом освободить место для монтажа.
3. Установка монтажной пластины
Если штатный бампер не поддается модификации или замене, можно установить специальную монтажную пластину, которая крепится на штатные точки бампера. Такая пластина позволяет установить лебедку без полной замены бампера. Это решение часто используется в случае, когда бампер имеет достаточно прочности, но не имеет нужных отверстий для крепежа.
4. Установка лебедки на раму
В некоторых случаях лучше установить лебедку непосредственно на раму автомобиля, минуя бампер. Для этого потребуется купить специальный комплект для крепления лебедки на раму, что обеспечит надежную и безопасную установку. Этот способ требует высокой точности в измерениях и монтаже, а также дополнительных усилий для прокладки проводки и управления лебедкой.
5. Проверка креплений и совместимости
Перед началом работ важно убедиться, что выбранная модель лебедки и креплений совместимы с вашим автомобилем. Несоответствие креплений может привести к повреждениям как самого автомобиля, так и лебедки. Также проверьте, не мешают ли другие элементы, такие как радиатор или элементы подвески, для правильного монтажа.
Вопрос-ответ:
Как правильно выбрать лебедку для установки на УАЗ Патриот?
Для установки лебедки на УАЗ Патриот стоит обратить внимание на несколько факторов. В первую очередь, важно выбрать модель с достаточной мощностью. Лебедка должна быть рассчитана на вес вашего автомобиля и возможные нагрузки. Также нужно учитывать тип привода – электромеханический или гидравлический, в зависимости от условий эксплуатации. Не забудьте обратить внимание на длину троса и его прочность, а также наличие защитных функций, таких как защита от перегрева или перегрузки.
Можно ли установить лебедку на УАЗ Патриот самостоятельно, не имея опыта?
Установить лебедку на УАЗ Патриот своими руками можно, если есть хотя бы базовые навыки работы с инструментами. Главное – тщательно следовать инструкции, особенно при подключении электропроводки (если речь идет о электрической лебедке). Лучше всего заранее подготовить все необходимые инструменты и материалы, такие как кронштейны для крепления, болты и защитные элементы. Важно помнить, что неправильная установка может привести к поломке или неэффективной работе устройства, поэтому при сомнениях лучше проконсультироваться с профессионалами.
Какие инструменты понадобятся для установки лебедки на УАЗ Патриот?
Для установки лебедки вам понадобятся базовые инструменты: ключи и гаечные ключи, отвертки, дрель (если потребуется сверлить отверстия), сварочный аппарат (если требуется приварить кронштейны), а также набор болтов, гаек и шайб. Также не забудьте о защите глаз и рук при работе с электрооборудованием и металлом. Все элементы должны быть в наличии заранее, чтобы процесс монтажа был максимально быстрым и безопасным.
Нужно ли перед установкой лебедки на УАЗ Патриот усилить кузов или рамку?
Да, в большинстве случаев установка лебедки требует усиления кузова или рамки автомобиля, особенно если планируется использование лебедки для серьезных нагрузок. Для этого могут понадобиться специальные кронштейны и усиленные элементы, которые предотвратят повреждения кузова при работе с лебедкой. Важно проверить технические характеристики автомобиля и лебедки, чтобы выбрать соответствующие усиления. Некоторые модели УАЗ Патриот могут потребовать доработки для обеспечения надежного крепления лебедки.
Как подключить электропитание для лебедки на УАЗ Патриот?
Для подключения электропитания лебедки на УАЗ Патриот нужно правильно подвести проводку от аккумулятора. Лучше всего подключить лебедку через реле и предохранитель, чтобы защитить систему от перегрузок и коротких замыканий. Обязательно установите выключатель для отключения питания лебедки, чтобы избежать случайного включения устройства. Также стоит позаботиться о том, чтобы провода были правильно прокладываться и не могли повреждаться во время движения или работы лебедки.
