Переделка подвески УАЗ «Буханка» с использованием рессор от ГАЗ-24 или ГАЗ-3110 – это проверенное решение для повышения комфорта на плохих дорогах и улучшения управляемости. Стоковая подвеска УАЗа жесткая, что оправдано для бездорожья, но в городском режиме и на трассе она проявляет недостатки. Рессоры от Волги более эластичны, обеспечивают плавный ход и лучше гасят мелкие неровности.
Чаще всего применяются задние рессоры от ГАЗ-24, состоящие из 6 листов, длина – около 1320 мм, ширина – 65 мм. Они подходят по геометрии, но требуют модификации креплений. Вариант с рессорами от ГАЗ-3110 аналогичен, но имеет меньшую жесткость и более выраженный комфортный ход, что предпочтительнее при эксплуатации по асфальту.
При установке потребуется перенести стремянки, изготовить или доработать крепления серьги и подобрать оптимальную длину амортизаторов. Необходимы сварочные работы и тщательная примерка рессор к раме. Рекомендуется использовать шаклы из толстой стали и усиленные втулки, чтобы избежать провисания при нагрузке.
Этот подход особенно актуален для владельцев УАЗов, переделанных под кемперы или экспедиционные автомобили, где важен баланс между проходимостью и комфортом. При правильной установке достигается значительное снижение вибраций и шумов, а также повышение устойчивости автомобиля на скорости.
Подбор подходящих рессор от моделей ГАЗ для установки на УАЗ
Для модернизации подвески УАЗ Буханка и повышения её грузоподъёмности часто используют рессоры от автомобилей семейства ГАЗ. Однако не все модели подходят без доработок, и важно учитывать несколько технических параметров.
- Наиболее популярный донор – ГАЗ-53. Его задние рессоры имеют 11 листов, длину около 1450 мм и ширину 70 мм. Для установки потребуется доработка креплений, так как штатные стремянки УАЗа короче и уже. Также необходимо усиливать лонжероны под новые серьги.
- От ГАЗ-3307 также применяются задние рессоры, аналогичные по длине и ширине с рессорами ГАЗ-53. Они более доступны на разборках и обладают высокой прочностью. Их выбирают при установке дизельных двигателей или усилении подвески под большие нагрузки.
- Рессоры от ГАЗ-66 не рекомендуются: они короткие (примерно 1200 мм), имеют 13 листов и слишком жёсткие для лёгкой конструкции УАЗа, что снижает комфорт и вызывает повышенные нагрузки на раму.
- ГАЗ-24 или ГАЗ-31029 – источники передних рессор, подходящих для передней подвески УАЗа при условии доработки: они уже (60 мм), мягче, и требуют замены втулок и переделки кронштейнов крепления. Такой вариант используется, когда необходимо смягчить ход при минимальных нагрузках.
Ключевые параметры при подборе: длина рессоры, число листов, ширина и возможность установки штатных амортизаторов. Желательно учитывать состояние рессор: отсутствие трещин, минимальный износ, одинаковая форма листов. Не стоит использовать сильно просевшие комплекты, так как они искажают геометрию подвески.
Необходимые доработки рамы и креплений под рессоры Волги
Для установки рессор от ГАЗ-24 на УАЗ Буханка требуется изменить посадочные места под стремянки и серьги. Ширина рессор у Волги составляет 65 мм, тогда как штатные у УАЗа – 70 мм. Это требует изготовления переходных проставок или замены стремянок на новые с учетом меньшей ширины рессоры.
Передние крепления рессор необходимо перенести ближе к лонжеронам рамы, так как геометрия подвески у Волги отличается. Применяются новые кронштейны из стали толщиной не менее 6 мм, привариваемые с усилением. Серьги потребуется удлинить на 30–40 мм и сместить в соответствии с центром рессоры, чтобы сохранить симметрию подвески.
Задние крепления рессор также нуждаются в переработке. Штатные уши УАЗа не совпадают по расстоянию между осями с волговскими рессорами, поэтому изготавливаются новые проушины, вымеренные по фактическому положению центра рессоры после примерки. Использовать старые посадочные места нельзя – это приведет к перекосу и ускоренному износу элементов.
Дополнительно требуется проверка соответствия углов наклона шкворней и кастера, особенно если рессоры устанавливаются в сочетании с изменением высоты клиренса. При необходимости вносятся корректировки в крепления переднего моста.
После всех доработок обязательна проверка соосности рессор и мостов. Несоответствие приводит к неравномерному износу шин и нестабильному поведению автомобиля на дороге.
Изготовление или подбор стремянок и сайлентблоков
При установке рессор от ГАЗ-24 на УАЗ «Буханка» штатные стремянки не подходят по длине и диаметру. Для точного подбора необходимо измерить толщину пакета рессор с учетом подкладок и бугелей – как правило, она составляет 65–70 мм. Диаметр шпилек стремянок подбирается под отверстия крепежных площадок моста, чаще всего это М12 или М14. Длина стремянок рассчитывается с запасом 10–15 мм для гайки и шайбы. Материал – сталь 09Г2С или 40Х, термообработка обязательна, особенно при самостоятельной гибке. Радиус изгиба должен соответствовать диаметру моста УАЗа – около 80 мм.
Если стремянки изготавливаются самостоятельно, важно использовать трубогиб с роликом, исключающим перегиб и ослабление металла. Резьбу нарезают после гибки, предпочтительно резьбонарезным станком для точного шага. После изготовления стремянки необходимо проверить на отсутствие трещин методом капиллярного контроля.
Сайлентблоки в рессорах от Волги имеют другой диаметр втулки и посадочного отверстия. При установке в уазовские кронштейны чаще всего требуется либо выточить переходные втулки, либо заменить сами сайлентблоки. Наружный диаметр сайлентблока ГАЗ-24 – 42 мм, внутренний – под палец 16 мм. Если уазовские пальцы другого диаметра (часто 18 мм), требуется либо расточка сайлентблока, либо замена пальца. Альтернатива – использование полиуретановых втулок, изготовленных под заказ. Их твердость по Шору должна быть не менее 75А, иначе они быстро изнашиваются при внедорожной эксплуатации.
Для надёжной фиксации сайлентблоков в проушинах рессор и кронштейнах рамы необходима точная подгонка по диаметру с зазором не более 0,1 мм. Применение смазок на основе силикона облегчает запрессовку, но не допускает проворота детали при работе подвески.
Совместимость листов рессор по длине и прогибу
Рессоры от ГАЗ-24 или ГАЗ-3110 имеют отличия в длине и величине прогиба по сравнению со штатными рессорами УАЗ-452. Длина основной листовой рессоры Волги составляет около 1330 мм, в то время как у УАЗовского комплекта этот показатель ближе к 1250 мм. Установка более длинных листов возможна, но требует смещения креплений стремянок и кронштейнов, особенно в передней части рамы.
Прогиб у рессор Волги меньше – при ненагруженном состоянии они визуально более плоские, что снижает клиренс и может вызывать касание отбойников при полной загрузке. Чтобы избежать провисания, рекомендуется использовать не менее 5–6 листов с сохранением главного (самого длинного) листа от УАЗа, так как он рассчитан под геометрию балки и кронштейнов моста Буханки.
Комбинирование листов возможно, но каждый лист должен плотно прилегать по радиусу изгиба. Несовпадение прогиба более чем на 5–7 мм приводит к неравномерному распределению нагрузки и быстрому износу. Перед сборкой каждый лист желательно примерять «всухую» по шаблону, проверяя радиус и точку опоры в центральной части.
Итоговая сборка должна обеспечивать равномерный прогиб с обеих сторон, иначе нарушается развесовка и управляемость автомобиля. При сборке обязательно использовать новые центровочные болты и проставки, чтобы избежать смещения пакета при нагрузке.
Монтаж рессор на переднюю ось УАЗ Буханки
Для установки рессор от ГАЗ-24 «Волга» на переднюю ось УАЗ Буханки потребуется внести изменения в крепление и геометрию подвески. Ширина рессоры Волги составляет 70 мм, в то время как штатная рессора УАЗа – 60 мм. Необходимо заменить стремянки и поставить проставки под серьги для компенсации разницы в высоте.
Демонтаж штатных элементов начинается с полного снятия переднего моста. Отсоединяются амортизаторы, откручиваются стремянки и извлекаются старые рессоры. Состояние серьг и кронштейнов проверяется на наличие трещин и износа.
Установка рессор Волги требует доработки центрального отверстия под палец моста: оно должно быть смещено назад примерно на 20–25 мм для сохранения кастора. Если этого не сделать, нарушится управляемость. Палец должен точно входить в отверстие, исключая люфт. В случае несовпадения – изготавливается переходная плита из стали толщиной не менее 8 мм.
Стремянки подбираются индивидуально – учитывается новая толщина рессоры и проставка. Рекомендуется использовать стремянки с резьбой не менее М12 и шайбы увеличенного диаметра для равномерного распределения нагрузки. Затяжка проводится в диагональном порядке с моментом 90–100 Н·м.
Амортизаторы штатные использовать нельзя – они будут работать в другом диапазоне хода. Требуется подбор более длинных моделей, подходящих по длине и креплению. Важно учитывать угол установки: он не должен быть острым при полной нагрузке, иначе ресурс резко снижается.
После монтажа обязательно выполняется проверка схождения колес и геометрии моста. В противном случае возможен быстрый износ шин и ухудшение курсовой устойчивости.

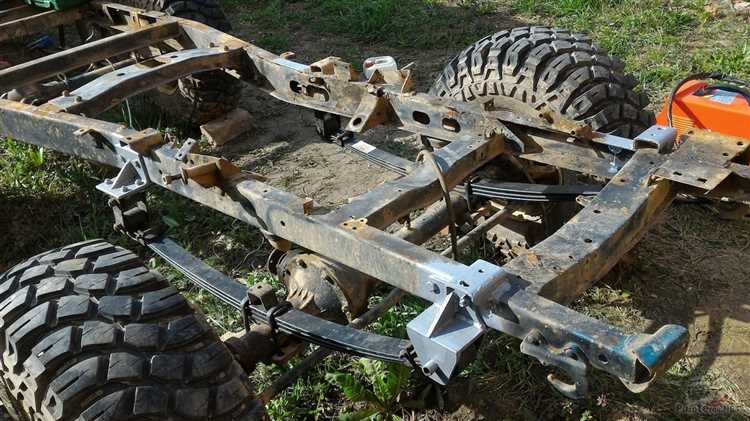

Монтаж рессор на заднюю ось и настройка уровня кузова
Для установки рессор от ГАЗ-24 на заднюю ось УАЗ Буханка потребуется демонтировать штатные кронштейны крепления рессор и амортизаторов. Новые серьги и стремянки изготавливаются индивидуально: длина стремянок – не менее 240 мм, диаметр – 14 мм. Серьги изготавливаются из стальной полосы толщиной 10 мм, длиной 120–130 мм. Отверстия под втулки – 14 мм.
Центровочное отверстие моста на листах рессор должно точно совпадать с фиксатором рессоры, расположенным на нижнем листе. При смещении – использовать центрирующие пластины. Для правильной установки балки моста рессоры располагаются под лонжеронами рамы, а не внутри, как в оригинальной конфигурации.
После фиксации рессор стремянками необходимо выставить кузов по уровню. Используется строительный уровень по полу салона или раме. Допускается отклонение не более 5 мм на метр. Для корректировки – установка проставок под серьги или резка/замена резиновых втулок на нестандартные по высоте.
Амортизаторы не подходят по длине – требуется замена на модели с рабочим ходом не менее 250 мм, например, от ГАЗ-53. Верхние кронштейны переносим выше на 60–70 мм, сверловка производится строго перпендикулярно оси рамы.
После монтажа – обязательная проверка дорожного просвета под мостом и угла наклона карданного вала. Угол не должен превышать 6°, иначе потребуется регулировка клиновидными проставками под рессоры.
Проверка углов установки мостов после замены рессор
После установки рессор от ГАЗ-24 на УАЗ Буханка критически важно проверить углы установки мостов, поскольку изменённая геометрия подвески влияет на управляемость и износ элементов трансмиссии.
Продольный угол наклона шкворней (кастор) проверяется с помощью угломера или цифрового инклинометра, установленного на цапфу. Для УАЗ оптимальное значение кастора – 3–5°. При отклонении от нормы руль становится «тяжёлым» или возникает эффект «рыскания» на скорости. Корректировку производят установкой регулировочных клиньев между рессорой и балкой моста.
Угол продольного наклона редуктора заднего моста должен соответствовать углу карданного вала относительно раздаточной коробки. Несовпадение более 2° вызывает вибрации. Проверка проводится инклинометром по фланцам. Для корректировки можно установить регулируемые стремянки или подточить опорные площадки под рессоры.
Схождение передних колёс меняется после вмешательства в подвеску. Измеряется рулеткой между передними и задними кромками ободов на уровне оси. Разница должна составлять 1–2 мм в сторону схождения. Регулировка осуществляется вращением рулевых тяг. Несоблюдение параметра приводит к неравномерному износу шин и ухудшению курсовой устойчивости.
Развал на УАЗ не регулируется, но его следует проконтролировать. Установка нештатных рессор может изменить посадку шкворня, вызывая отрицательный развал. Замер проводится уровнем по плоскости колеса. При отклонениях больше ±1° необходимо оценить износ поворотных кулаков или деформацию балки моста.
После всех измерений рекомендуется провести тест-драйв и при наличии вибраций или отклонений от прямолинейного движения – повторить проверку углов. Настройка углов установки мостов должна выполняться после полной «усадки» рессор, через 200–300 км пробега.
Тестовая поездка и оценка изменений в жёсткости подвески
После установки рессор от Волги на УАЗ Буханка важно провести тестовую поездку, чтобы оценить изменения в работе подвески и определить, насколько успешной была модификация. В первую очередь стоит обратить внимание на следующие аспекты:
- Устойчивость на дороге: при пробеге по неровным участкам следует отметить, насколько рессоры от Волги влияют на способность кузова УАЗа сохранять горизонтальное положение. Важно, чтобы подвеска обеспечивала достаточную амортизацию, особенно на трассах с большой нагрузкой.
- Комфорт езды: жёсткость подвески напрямую сказывается на комфорте водителя и пассажиров. Оцените, насколько ощущается каждое препятствие на пути – будет ли езда слишком жёсткой или, наоборот, слишком мягкой, что может привести к неоправданной раскачке кузова.
- Поведение при маневрах: сделайте несколько манёвров на высокой скорости (например, резкое изменение направления движения или объезд препятствия). Оцените, как рессоры влияют на стабильность автомобиля в этих ситуациях. Дополнительная жёсткость подвески может помочь улучшить устойчивость, но также может ухудшить маневренность на низких скоростях.
- Шум и вибрации: после установки рессор стоит обратить внимание на уровень шума и вибраций в салоне. Если рессоры слишком жёсткие, это может привести к появлению неприятных звуков и вибраций, особенно на неровных участках дороги.
- Прогиб и высота кузова: сделайте измерения перед и после теста, чтобы понять, как изменение подвески повлияло на высоту кузова. Особенно это важно для автомобилей, которые используются для перевозки грузов – лишний прогиб может уменьшить полезную нагрузку.
Для более точной оценки рекомендуется провести тесты с разными уровнями нагрузки. Например, загрузите автомобиль по полной или частично и оцените изменения в поведении машины при различных условиях.
Если результаты теста удовлетворяют, а автомобиль демонстрирует улучшенные характеристики в плане устойчивости и манёвренности, модификация можно считать успешной. В противном случае возможно потребуется дополнительная настройка подвески или даже возврат к оригинальным рессорам.
Вопрос-ответ:
Какие рессоры от Волги можно установить на УАЗ Буханка?
На УАЗ Буханку подходят рессоры от Волги 24-й модели, а также от более поздних моделей Волга 3102 и 3110. Важно учитывать, что рессоры от Волги могут иметь разные параметры по длине и жесткости, поэтому нужно внимательно проверять их совместимость с вашим автомобилем.
Какие основные трудности могут возникнуть при установке рессор от Волги на УАЗ Буханка?
Основные трудности могут заключаться в несоответствии креплений. УАЗ и Волга имеют разные точки крепления рессор, что может потребовать дополнительной доработки рамы или крепежных элементов. Также важно учитывать, что замена рессор может повлиять на клиренс и жесткость подвески, что потребует корректировки других элементов системы ходовой части.
Нужно ли менять амортизаторы при установке рессор от Волги на УАЗ Буханка?
Да, в большинстве случаев амортизаторы тоже придется менять. Рессоры от Волги могут значительно изменить жесткость подвески, что потребует установки амортизаторов, которые смогут компенсировать измененные характеристики подвески. Лучше выбрать амортизаторы, подходящие для увеличенной жесткости, чтобы обеспечить нормальную работу подвески.
Как правильно установить рессоры от Волги на УАЗ Буханка?
Для правильной установки рессор необходимо сначала снять старые рессоры с УАЗ. После этого нужно подготовить крепежные элементы для установки рессор от Волги. Для точности установки, возможно, потребуется изготовить или подогнать некоторые детали, так как крепления могут не совпадать. После установки рессор следует проверить угол наклона подвески и правильность установки, чтобы избежать проблем с управлением.
Какие плюсы дает установка рессор от Волги на УАЗ Буханка?
Установка рессор от Волги на УАЗ Буханка может повысить жесткость подвески и улучшить ее долговечность, особенно если автомобиль часто эксплуатируется в сложных условиях. Кроме того, рессоры от Волги обеспечивают большую грузоподъемность и могут улучшить устойчивость автомобиля на дорогах с плохим покрытием. Однако нужно учитывать, что такие изменения могут изменить поведение автомобиля на дороге, и это нужно проверять на практике.
