Как заменить шкворня на уаз патриот

При пробеге от 30 до 50 тысяч километров на УАЗ Патриот появляется люфт в передней подвеске – характерный признак износа шкворней. Этот узел испытывает повышенные нагрузки из-за конструкции моста и отсутствия независимой подвески. Замену можно выполнить самостоятельно при наличии стандартного набора инструмента, тисков и съемника шкворней.

Шкворни удерживают поворотный кулак и обеспечивают управляемость переднего моста. Износ сопровождается неравномерным износом резины, уводом автомобиля в сторону, а также стуком при повороте. Рекомендуется использовать шкворни с подшипниками качения – они служат дольше бронзовых втулок, требуют меньше регулировки и обеспечивают более точное поведение на дороге.

Перед началом работ необходимо зафиксировать автомобиль на ровной поверхности, демонтировать колесо и тормозной суппорт, а также освободить поворотный кулак. Оригинальный комплект шкворней для Патриота – каталожный номер 3163-2304060. Также стоит заранее приобрести регулировочные шайбы, смазку ШРУС-4 и новую пружину шкворня, так как старая теряет жесткость.

Порядок сборки имеет значение: начинать установку нужно с нижнего шкворня, затем выставляется преднатяг по вращению кулака. Он должен поворачиваться с усилием 6–8 кг, измеряемым динамометрическим ключом. Недостаточное усилие приводит к биению, избыточное – к перегреву подшипника. После завершения сборки проводится регулировка углов установки колес и обязательная проверка на пробеге 100 км.

Как определить износ шкворней на УАЗ Патриот

Износ шкворней напрямую влияет на управляемость и безопасность. Проверка не требует специального оборудования, но важна точность действий.

• Поставьте автомобиль на ровную поверхность, зафиксируйте ручник, подложите противооткатные упоры.
• Поддомкратьте переднее колесо так, чтобы оно полностью оторвалось от земли.
• Возьмитесь за нижнюю и верхнюю часть колеса и покачайте его вверх-вниз. Вертикальный люфт указывает на износ шкворней. Люфт должен отсутствовать – даже незначительная амплитуда требует разборки.
• Если люфт есть, попросите помощника покачивать колесо, а сами наблюдайте за шкворневой частью поворотного кулака. Движение кулака относительно балки подтверждает износ шкворней или их втулок.
• Снимите колесо и выверните руль до упора, чтобы осмотреть пыльники шкворней. Трещины или следы смазки на корпусе – дополнительный признак износа.
• Проверьте, затянуты ли шкворневые болты. Если ослаблены – втулки и шкворни могли провернуться, начался ускоренный износ.
• Осмотрите шины на предмет неравномерного износа по внутреннему или внешнему краю. При сильном износе шкворней развал уходит в отрицательное значение, колесо заваливается внутрь.

При наличии любых признаков износа целесообразно демонтировать шкворневой узел и провести дефектовку деталей. Промедление приводит к разрушению втулок и повреждению кулака.

Инструменты и запчасти, необходимые для замены шкворней

Для демонтажа и установки шкворней на УАЗ Патриот потребуется съёмник шкворней с направляющей втулкой. Без него велик риск повредить посадочное гнездо в поворотном кулаке. Если съёмника нет, допускается использование подходящего по диаметру упора и гидравлического пресса, но требуется высокая точность центровки.

Обязательно наличие динамометрического ключа с диапазоном от 20 до 100 Н·м для корректной затяжки болтов и проверки усилия проворачивания кулака. Также понадобится вороток с удлинителем, шестигранники (8 и 10 мм), рожково-накидные ключи (на 17 и 19 мм), молоток с медной или резиновой вставкой, съёмник стопорных колец и пассатижи. Для очистки поверхностей – щётка по металлу и обезжириватель на основе ацетона.

Из запчастей необходим комплект шкворней: два верхних и два нижних, с подшипниками, сухарями и регулировочными шайбами. Подбираются под конкретный год выпуска и модификацию моста. Также потребуются новые пыльники, уплотнительные кольца и стопорные кольца. Желательно заменить крепёж на оцинкованные болты прочностью не ниже 8.8.

Дополнительно готовят литиевую или графитовую смазку для обработки посадочных мест и подшипников. При наличии износа поворотных кулаков – набор ремонтных втулок с калибровкой.

Подготовка автомобиля к демонтажу шкворней

Перед началом демонтажа шкворней на УАЗ Патриот необходимо тщательно подготовить автомобиль для безопасной работы. Сначала установите машину на ровную поверхность, чтобы исключить возможные перекосы и обеспечить устойчивость.

Переключите коробку передач в нейтральное положение, включите ручной тормоз. Для предотвращения случайного движения колес зафиксируйте их с помощью противооткатных упоров. Обеспечьте доступ к передней оси, приподняв переднюю часть автомобиля с помощью домкрата, затем установите на место опорные стойки.

Для более удобной работы снимите колесо с одной из сторон передней оси. Это откроет доступ к шкворням и позволит избежать препятствий во время выполнения манипуляций с узлом.

Перед тем как приступать к демонтажу, убедитесь, что у вас есть необходимый инструмент, включая ключи, молоток, пресс или съемник для шкворней. Прокачайте тормоза, чтобы система не была под давлением, а также проверьте уровень жидкости в системе перед началом работы.

Рекомендуется заранее обработать места крепления шкворней проникающей смазкой, чтобы облегчить их демонтаж. Особое внимание уделите подшипникам, поскольку износ этих компонентов может затруднить разборку.

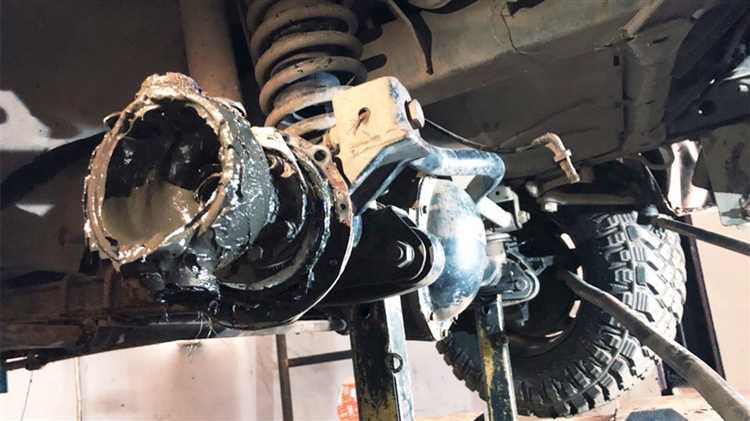

Как снять поворотный кулак без повреждений

Для безопасного снятия поворотного кулака с УАЗ Патриот необходимо соблюдать несколько важных шагов. Прежде всего, убедитесь, что автомобиль надежно закреплен на ровной поверхности и зафиксирован противооткатными упорами.

1. Демонтаж колес и тормозной системы: Начните с снятия колеса. Затем отсоедините тормозной шланг, предварительно освободив его от креплений, чтобы избежать повреждений. Важно использовать подходящие емкости для сбора жидкости, чтобы минимизировать загрязнение.

2. Откручивание гаек и болтов: Для снятия поворотного кулака потребуется открутить несколько крепежных элементов. Начните с центрального болта, который фиксирует кулак, а затем ослабьте болты, удерживающие его в ступице. Работайте с ключом соответствующего размера, чтобы избежать повреждения резьбы.

3. Снятие поворотного кулака: После откручивания болтов, аккуратно сдвиньте кулак с оси. При необходимости используйте съемник, чтобы избежать повреждения деталей. Важно не применять излишнюю силу, чтобы не повредить посадочные места.

4. Проверка состояния деталей: После снятия кулака осмотрите его на наличие повреждений или признаков износа. Если имеются повреждения на подшипниках или других элементах, лучше заменить их сразу, чтобы избежать проблем при сборке.

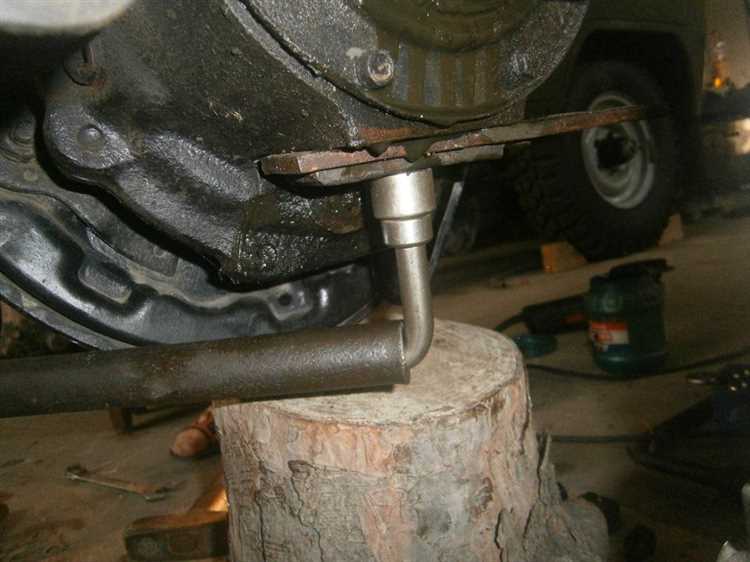

Удаление старых шкворней и очистка посадочных мест

Перед заменой шкворней необходимо аккуратно извлечь старые детали. Для этого снимите колесо, ослабьте гайки на балке и демонтируйте элементы подвески, обеспечивающие доступ к шкворням.

Используйте съемник для шкворней, который поможет избежать повреждений посадочных мест. Для удаления шкворня аккуратно ослабьте крепежные элементы и, применяя съемник, постепенно извлекайте старую деталь. Важно не применять чрезмерное усилие, чтобы не повредить шлицы или другие элементы.

После извлечения шкворня очистите посадочное место от грязи, ржавчины и старой смазки. Для этого воспользуйтесь металлической щеткой или шлифовальной машиной с подходящими насадками. Не допускайте повреждений посадочного места, так как это может повлиять на качество установки нового шкворня.

Используйте очистители для удаления загрязнений, особенно если на поверхности осталась коррозия. После очистки тщательно промойте все поверхности и высушите их, чтобы избежать попадания влаги в узлы, что может привести к коррозии в дальнейшем.

Проверьте посадочные места на наличие повреждений или следов износа. При наличии дефектов может потребоваться дополнительная обработка или замена элементов подвески. Убедитесь, что посадочные места ровные и не имеют заусенцев.

Установка новых шкворней и правильная ориентация деталей

Перед установкой новых шкворней убедитесь, что все детали очищены от грязи и ржавчины. Важно соблюдать точность в ориентации шкворней относительно оси автомобиля. Шкворень должен быть установлен так, чтобы его плоскость соответствовала плоскости оси поворота, иначе это приведет к неправильному распределению нагрузки и износу.

При установке убедитесь, что шкворень вставляется в подшипниковую головку с точностью. Важно, чтобы шкворень не имел люфта в головке и осе, для чего используйте прокладки с нужной толщиной, если это необходимо. Использование старых прокладок может привести к неправильной работе подвески.

Ориентация шкворня также важна для правильного движения и износостойкости. Проводите проверку на осевой люфт, поворачивая ступицу после установки шкворня. Никаких зазоров быть не должно. Неправильная ориентация шкворня приведет к его быстрому износу и нарушению работы подвески.

После установки проверьте уровень смазки в подшипниках, так как недостаток смазки может привести к перегреву и преждевременному износу шкворня. Используйте только качественную смазку, рекомендованную производителем. Убедитесь, что шкворень установлен с учетом всех рекомендаций по крутящему моменту на соединениях.

После завершения установки выполните проверку ходовых качеств автомобиля. Не забудьте отрегулировать углы развала и схождения колес для корректной работы подвески.

Регулировка натяга шкворней с помощью динамометрического ключа

Для правильной работы подвески УАЗ Патриот необходимо обеспечить корректный натяг шкворней. Это достигается с помощью точной регулировки момента затяжки, который выполняется с использованием динамометрического ключа. Несоответствие рекомендованным значениям может привести к быстрому износу или даже повреждению подвески.

Рекомендуемое усилие затяжки шкворней на УАЗ Патриот составляет 100-120 Н·м, в зависимости от состояния деталей и рекомендаций производителя. Чтобы достичь нужного натяга, важно использовать качественный динамометрический ключ с диапазоном, соответствующим этим значениям.

Процесс регулировки следующий:

1. Очистите резьбовые соединения от грязи и ржавчины. Это предотвратит повреждения и обеспечит точность затяжки.
2. Установите динамометрический ключ на значение 100 Н·м (можно начать с минимального усилия, увеличивая его по мере необходимости).
3. Затяните шкворень, следя за показаниями ключа. Как только будет достигнут требуемый момент, ключ издаст характерный щелчок.
4. После затяжки убедитесь в отсутствии люфта в подвеске, проверив, нет ли ненормального шума или вибрации при движении.

Важно: Перетяжка может вызвать повреждение резьбы или слишком сильное сопротивление, что приведет к нарушению работы подвески. Регулировку рекомендуется производить на холодную, до прогрева автомобиля.

Для проверки правильности натяга используйте индикатор усилия или вручную проверяйте ход шкворня, чтобы исключить излишнюю жесткость или люфт. Регулярная проверка натяга после установки новых шкворней поможет избежать частых ремонтов и повысить безопасность эксплуатации автомобиля.

Проверка результата замены и устранение возможных проблем

После замены шкворней на УАЗ Патриот необходимо провести несколько важных проверок для оценки качества работы и устранения возможных неисправностей.

1. Проверка люфта и зазоров:

• Проверьте наличие люфта в ступицах. При исправно установленной деталью люфт должен быть минимальным, не превышающим 0,5-1 мм.
• Убедитесь, что шкворни не имеют излишних зазоров, особенно в соединении с рычагами подвески.
• При прокачке тормозов или вращении колес не должно быть ненормальных звуков, свидетельствующих о неправильной установке шкворня или его ослаблении.

2. Проверка зазоров в направляющих и ступицах:

• Проверьте, что шкворни правильно установлены в направляющих втулках и нет перекосов или несоосности элементов.
• Измерьте зазор между втулкой и шкворнем с помощью щупа. Зазор не должен превышать 0,05 мм. Большее отклонение говорит о необходимости повторной сборки и проверки.

3. Тестирование работы подвески:

• Проведите тест-драйв. На прямой дороге при медленной езде внимательно следите за тем, чтобы автомобиль не тянул в одну сторону.
• При выполнении маневров в поворотах проверьте наличие стуков и вибраций. Нормальный результат: мягкие движения и отсутствие шумов в области подвески.

4. Проверка температуры узлов:

• После короткой поездки остановитесь и проверьте температуру ступиц. Если она аномально высокая, это может свидетельствовать о несоосности или неправильной затяжке шкворней.

5. Устранение возможных проблем:

• Если при проверке обнаружен люфт, подтяните шкворни или замените втулки, если они изношены.
• Если при тестировании тормозных дисков замечены перегревы, проверьте состояние тормозной системы на наличие заклинивания деталей.
• Если в процессе теста слышны посторонние шумы, проверьте крепление всех узлов подвески, а также незафиксированные компоненты.

Вопрос-ответ:

Как понять, что шкворни на УАЗ Патриот требуют замены?

Симптомы износа шкворней на УАЗ Патриот могут проявляться в виде посторонних звуков (щелчков или стуков) при движении, особенно на неровных покрытиях. Также может увеличиться люфт в передней подвеске, особенно при поворотах. Если заметили неустойчивость на дороге или странные вибрации, это может быть связано с проблемой шкворней.

Какие инструменты понадобятся для замены шкворней на УАЗ Патриот?

Для замены шкворней вам понадобятся: домкрат и подставки для обеспечения безопасности, ключи и головки нужных размеров для демонтажа колес и подвески, съемник для шкворней, а также молоток и оправки для аккуратной установки новых деталей. Также желательно иметь в наличии смазочные материалы для установки новых шкворней.

Как правильно снять старые шкворни на УАЗ Патриот?

Для снятия старых шкворней сначала поднимите переднюю часть автомобиля, сняв колеса и защитные элементы. После этого освободите подвеску от креплений, чтобы получить доступ к шкворням. Используйте специальный съемник для извлечения шкворней, аккуратно отбивая их с помощью молотка, чтобы не повредить посадочные места. Будьте внимательны при демонтаже, чтобы избежать повреждения других компонентов.

Какие ошибки стоит избегать при замене шкворней на УАЗ Патриот?

Основные ошибки при замене шкворней — это неаккуратная разборка, которая может привести к повреждению других частей подвески или каркаса автомобиля. Также важно правильно установить новые шкворни, учитывая их ориентацию и прочность соединений. Не рекомендуется использовать неподобающие смазочные материалы или устанавливать запчасти, не соответствующие стандартам качества, что может привести к ускоренному износу.

Можно ли заменить шкворни на УАЗ Патриот без специализированных знаний и инструментов?

Замена шкворней на УАЗ Патриот требует определенных знаний и навыков в ремонте автомобилей, а также наличия специализированных инструментов. Хотя теоретически это можно сделать своими руками, не имея глубоких знаний, неправильное выполнение может привести к повреждениям. Если вы не уверены в своих силах, лучше обратиться к специалистам или хотя бы попросить помощи у более опытных автомобилистов.

Как правильно заменить шкворни на УАЗ Патриот своими руками?

Для замены шкворней на УАЗ Патриот необходимо выполнить несколько ключевых шагов. Начать следует с поднятия автомобиля с помощью домкрата, чтобы освободить колеса. Затем нужно снять передние колеса и открутить тормозные суппорты. После этого можно приступить к снятию старых шкворней. Важно аккуратно открутить все крепления, не повредив элементы подвески. Для установки новых шкворней потребуется смазка и точность, чтобы правильно закрепить деталь и избежать люфта. Завершив установку, нужно проверить ходовую часть на наличие посторонних звуков и убедиться, что все соединения надежно затянуты.
