При работе с проектной документацией часто возникает задача синхронизации данных между чертежами в AutoCAD и таблицами Excel. Это позволяет избежать ручного дублирования информации, сократить количество ошибок и обеспечить актуальность данных при изменениях в расчетах или спецификациях.
AutoCAD поддерживает вставку внешних ссылок на таблицы Excel с возможностью обновления содержимого. При корректной настройке связи таблица в чертеже автоматически отражает изменения, внесённые в оригинальный файл Excel. Это особенно полезно при работе с ведомостями материалов, графиками или спецификациями, где точность данных критична.
Для создания связи необходимо использовать команду TABLE или вставку через Data Link. Важно правильно указать путь к файлу Excel и определить, какие параметры должны обновляться при изменениях. При вставке по ссылке таблица в AutoCAD остаётся редактируемой только через Excel, что исключает случайные правки в самом чертеже.
Рекомендуется хранить файлы Excel и чертежи в одной папке или использовать относительные пути, чтобы избежать разрыва связей при передаче проекта другим пользователям. Кроме того, при работе в команде следует синхронизировать версии файлов, чтобы избежать конфликтов при обновлении данных.
Как вставить таблицу Excel в AutoCAD с сохранением ссылок

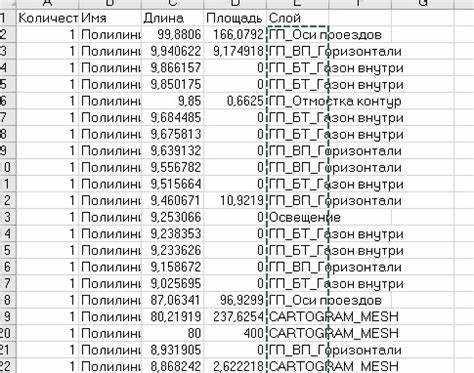

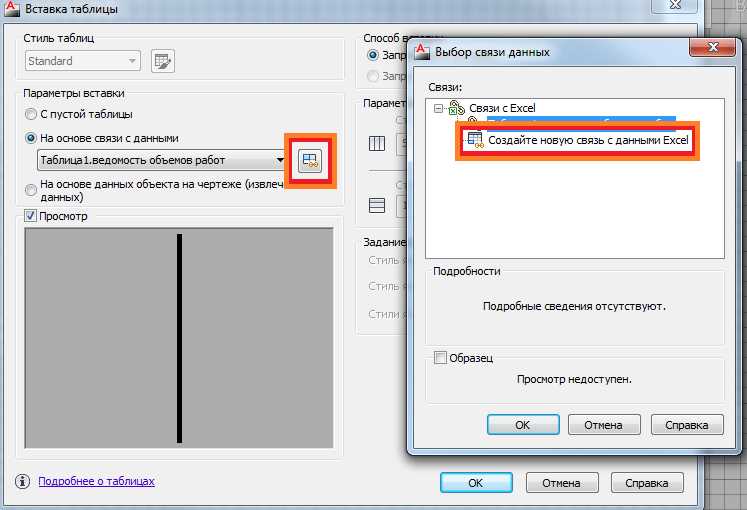

Откройте чертёж в AutoCAD и перейдите на вкладку «Вставка». Нажмите «Связанные таблицы» (Data Link) и выберите «Создать новую связь».
В появившемся окне введите имя связи и нажмите «ОК». Далее укажите путь к файлу Excel, выбрав его через проводник. После подтверждения выберите нужный лист Excel и диапазон ячеек (или оставьте параметр «Вся таблица»). Убедитесь, что установлен флажок «Сохранять связь с файлом».
После настройки связи нажмите «ОК». Теперь снова откройте вкладку «Вставка», выберите «Связанная таблица», затем «Из связи с данными» и укажите только что созданную связь. Вставьте таблицу в нужное место чертежа.

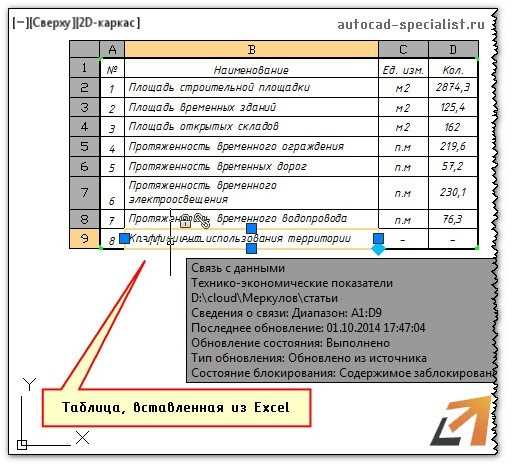

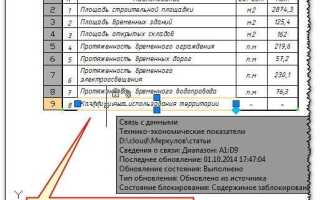

AutoCAD будет получать данные из исходного файла Excel. Чтобы обновить информацию, используйте команду DATALINKUPDATE. При изменении данных в Excel таблица в чертеже обновляется автоматически или по запросу, в зависимости от настроек связи.
Если исходный файл Excel перемещён, путь можно изменить через команду DATALINK, выбрав нужную связь и указав новый путь к файлу.
Настройка обновления данных Excel при изменениях в таблице
После вставки таблицы Excel в чертёж AutoCAD важно настроить механизм её автоматического или ручного обновления. Это позволяет поддерживать актуальность данных без необходимости повторного импорта.
- Выделите связанную таблицу на чертеже AutoCAD. Щёлкните правой кнопкой мыши и выберите пункт Связи (Data Links).
- В открывшемся окне «Менеджер связей с данными» выберите нужную связь и нажмите Редактировать.
- Проверьте путь к файлу Excel. Если он изменился, укажите актуальный файл, чтобы не потерять связь.
- Включите опцию Разрешить обновление при открытии чертежа, если требуется автоматическая синхронизация.
- Для ручного обновления используйте команду DATALINKUPDATE. Введите её в командной строке AutoCAD, затем выберите Управление обновлением и задайте нужное направление синхронизации (из Excel в AutoCAD или наоборот).
- Если таблица была вставлена как связанный объект, изменения в Excel вступают в силу только после обновления вручную. Автоматическое обновление работает только при правильной настройке связей и сохранении исходного файла Excel в доступном месте.
Избегайте переименования или перемещения Excel-файла после создания связи. В противном случае AutoCAD не сможет найти источник данных, и обновление станет недоступным.
Для точного контроля рекомендуется включать лог изменений и периодически проверять актуальность данных через диалог Связи с данными.
Выбор метода вставки: объект OLE или ссылка на данные
AutoCAD позволяет вставлять таблицы Excel двумя способами: через объект OLE или с использованием привязки к внешнему файлу. Каждый метод имеет свои особенности и применяется в зависимости от требований к редактированию и обновлению данных.
- Объект OLE – вставка таблицы в чертёж как внедрённого объекта. Поддерживает форматирование Excel, включая цвета ячеек, шрифты и формулы.
- Редактирование возможно двойным щелчком прямо в AutoCAD. Изменения сохраняются только в чертеже, исходный файл Excel не используется.
- При обновлении исходного файла данные не синхронизируются. Использовать целесообразно, если таблица не будет меняться или нужна автономная копия.
- Ссылка на данные – привязка таблицы как внешнего источника через Data Link.
- После изменений в Excel таблица в чертеже может быть обновлена вручную командой
DATALINKUPDATE. - Форматирование ограничено: сохраняются только базовые параметры – ширина столбцов, выравнивание, текст.
- Файл Excel должен оставаться доступным. При удалении или перемещении ссылка станет недействительной.
Для проектных чертежей, где важна актуальность данных, предпочтительнее использовать ссылку. При необходимости точной визуальной копии Excel с сохранением всех стилей – объект OLE.
Форматирование вставленной таблицы Excel в AutoCAD
После вставки таблицы Excel в чертёж через команду ПСТАБЛИЦА или метод привязки через буфер обмена, таблица отображается в виде объекта OLE. Изменить её содержимое напрямую в AutoCAD невозможно, но можно настроить масштаб, положение и визуальные параметры.
Для изменения размера таблицы выделите её, затем используйте маркеры по углам. Если требуется точный масштаб, откройте свойства объекта (CTRL+1) и установите значения в полях Масштаб X и Масштаб Y. Для сохранения пропорций значения должны совпадать.
Чтобы убрать рамку вокруг таблицы, в окне свойств установите параметр Граница в значение «Нет». Если таблица выглядит размыто, измените параметр качества отображения OLE-объектов: откройте меню Параметры (OP), перейдите во вкладку Система и активируйте флажок «Повышенное качество OLE». После этого перезапустите AutoCAD.
Изменение шрифта и форматирование текста возможно только в исходном файле Excel. Для обновления изменений в AutoCAD выполните двойной щелчок по таблице, отредактируйте файл в Excel, затем закройте окно – данные обновятся автоматически, если объект привязан, а не вставлен как изображение.
Если необходимо заменить таблицу без потери форматирования расположения, рекомендуется использовать команду Заменить в контекстном меню OLE-объекта, указав новый файл Excel. При этом сохраняются координаты и масштаб.
Для размещения таблицы на определённом слое используйте палитру свойств, выбрав нужный слой в поле «Слой». Это позволяет управлять видимостью таблицы на чертеже.
Проблемы с отображением шрифтов и как их решить
При вставке таблицы Excel в AutoCAD часто возникают проблемы с некорректным отображением шрифтов. Основная причина – отсутствие нужного шрифта в системе или его несовместимость с AutoCAD. Если в Excel используется нестандартный шрифт, AutoCAD может заменить его на ближайший доступный, что приводит к смещению текста и искажению таблицы.
Для решения проблемы необходимо использовать шрифты, поддерживаемые AutoCAD. Лучше всего подходят стандартные TrueType-шрифты (например, Arial, Calibri, Times New Roman). Перед вставкой таблицы следует убедиться, что выбранный в Excel шрифт установлен на компьютере, где открывается чертеж.
Если таблица уже вставлена, но текст отображается некорректно, можно отредактировать стиль текста через команду STYLE. В открывшемся диалоговом окне выберите нужный стиль, проверьте, какой шрифт используется, и при необходимости замените его на поддерживаемый.
Ещё один способ – конвертация таблицы Excel в AutoCAD-объект с последующей заменой шрифта вручную. Для этого нужно взорвать таблицу (команда EXPLODE) и заменить текстовые элементы вручную или через поиск и замену (FIND).
Если проблема сохраняется при открытии файла на другом компьютере, следует включить экспорт используемых шрифтов вместе с файлом. Это делается при сохранении в формате eTransmit, где можно указать вложение всех нужных ресурсов, включая шрифты TTF.
Для корпоративной среды рекомендуется использовать единый набор шрифтов и настроек стилей текста в шаблонах чертежей. Это предотвращает проблемы при передаче файлов между пользователями и сохраняет единый вид документации.
Удаление или замена связанной таблицы Excel в чертеже
Для удаления или замены связанной таблицы Excel в чертеже AutoCAD необходимо выполнить несколько простых шагов, которые позволят быстро обновить или полностью изменить источник данных.
Удаление связанной таблицы Excel:
1. Откройте чертеж, содержащий привязанную таблицу Excel.
2. Выберите таблицу, щелкнув по ней мышью.
3. В контекстном меню выберите опцию Удалить. Это удалит только ссылку на таблицу Excel в чертеже, оставив саму таблицу Excel нетронутой.
Замена связанной таблицы Excel:
1. Чтобы заменить таблицу, выберите её в чертеже.
2. В контекстном меню выберите Изменить ссылку.
3. В открывшемся диалоговом окне укажите новый файл Excel, который будет привязан вместо старого.
4. Нажмите ОК, чтобы завершить процесс замены.
Важно помнить, что при замене таблицы Excel все изменения в новой таблице отобразятся в чертеже. Если структура таблицы отличается от исходной, потребуется вручную отредактировать отображаемые данные или форматирование, чтобы они соответствовали требованиям чертежа.
Вопрос-ответ:
Как привязать таблицу Excel к чертежу в AutoCAD?
Для привязки таблицы Excel к чертежу в AutoCAD необходимо использовать команду «Оставить ссылку» в меню «Вставка». В диалоговом окне выберите опцию «Вставить как связь» и укажите путь к файлу Excel. После этого таблица будет вставлена на чертеж как объект, с возможностью обновления данных при изменении исходного файла.
Можно ли редактировать данные таблицы Excel прямо в AutoCAD?
Данные таблицы, вставленной как связь, нельзя редактировать напрямую в AutoCAD. Однако, при изменении исходного файла Excel, обновления автоматически отображаются в чертеже при обновлении ссылки в AutoCAD. Если нужно редактировать таблицу внутри AutoCAD, ее следует вставить как обычную таблицу, а не ссылку.
Как обновить таблицу Excel в AutoCAD после изменения исходного файла?
Чтобы обновить таблицу в AutoCAD после изменения исходного файла Excel, нужно выбрать объект таблицы, щелкнуть правой кнопкой мыши и выбрать опцию «Обновить ссылку». Это позволит синхронизировать данные таблицы с последней версией файла Excel.
Какие ограничения существуют при привязке таблицы Excel к чертежу в AutoCAD?
Одним из основных ограничений является невозможность редактировать данные таблицы напрямую в AutoCAD, если она привязана как ссылка. Также при работе с большими таблицами могут возникать проблемы с производительностью. Чтобы избежать ошибок, важно следить за тем, чтобы путь к файлу Excel не изменялся, иначе ссылка будет недоступна.
