При работе с геодезическими подложками, импортированными точками из сторонних форматов или результатами лазерного сканирования, часто возникает задача уменьшения плотности объектов без потери ключевой информации. В AutoCAD это можно выполнить несколькими методами, подходящими для разных сценариев – от выборки вручную до автоматизированной фильтрации по заданным критериям.
Если количество точек превышает несколько тысяч, имеет смысл использовать команду _OVERKILL для удаления дубликатов и близко расположенных элементов. Она позволяет задать минимальное расстояние между объектами, после чего AutoCAD автоматически удалит избыточные. Этот способ особенно эффективен при очистке чертежей после импорта данных из форматов типа .SHX, .CSV или .XYZ.
Для более тонкой работы можно воспользоваться фильтрацией через выбор по свойствам (Quick Select) с указанием слоя, типа объекта и координатной привязки. После отбора части точек их можно удалить или перенести на отдельный слой для последующей визуальной оценки. Такой подход позволяет сохранить контроль над процессом и избежать случайного удаления нужных данных.
Если необходимо уменьшить количество точек равномерно по всей области, можно применить сценарий с использованием Lisp-функций. Например, скрипт с циклом удаления каждой n-й точки на основе координатной сетки или расстояния между соседними точками. Это особенно полезно при подготовке чертежей к экспорту или печати, где избыточные данные перегружают файл и снижают читаемость.
Как выбрать только точки с помощью фильтрации объектов
Для изолирования точек в чертеже используйте фильтрацию через команду Фильтр или быстрый выбор. Откройте командную строку и введите FILTER. В открывшемся окне нажмите Добавить выбор, затем укажите тип объекта – Точка (POINT). Подтвердите фильтр, после чего система выделит только объекты типа «точка».
Альтернативный способ – команда QSELECT. В поле Тип объектов выберите Point, в параметре Свойство установите Object type, условие – равно. Нажмите ОК, чтобы применить фильтр.
При большом объёме чертежа отключите слои, не содержащие точек, до применения фильтра. Это ускоряет выборку и снижает нагрузку на систему. Использование фильтрации эффективно при подготовке данных к экспорту или при прореживании.
Если точки созданы как блоки, стандартные фильтры не сработают. В этом случае включите проверку через Проверка свойств блока или раскройте блок и выполните выбор внутри него.
Использование команды OVERKILL для удаления дубликатов точек
Команда OVERKILL предназначена для удаления дублирующихся объектов, включая точки, которые совпадают по координатам. Она доступна в составе набора Express Tools, установленного по умолчанию в большинстве версий AutoCAD.
Для запуска команды введите OVERKILL в командной строке и нажмите Enter. В появившемся окне укажите область выбора, содержащую точки, которые необходимо проверить. Лучше предварительно включить режим выбора только объектов типа POINT, чтобы избежать ненужного удаления других элементов.
В диалоговом окне отметьте опцию Combine duplicate points (или аналогичную, в зависимости от локализации), чтобы AutoCAD сравнивал объекты именно по координатам. Отключите все параметры, не относящиеся к точкам, чтобы ускорить обработку и исключить изменения других элементов чертежа.
Обратите внимание на параметр Ignore object properties – он позволяет удалить дубликаты, даже если у точек разные цвета, слои или другие свойства. Это важно, если цель – оставить только уникальные координаты, независимо от оформления.
После нажатия OK AutoCAD выполнит проверку и удалит совпадающие точки. В командной строке отобразится отчет с количеством удаленных объектов. Если точек много, использование OVERKILL значительно сокращает время прореживания, особенно при работе с импортированными чертежами, где дубли появляются при объединении данных из разных источников.

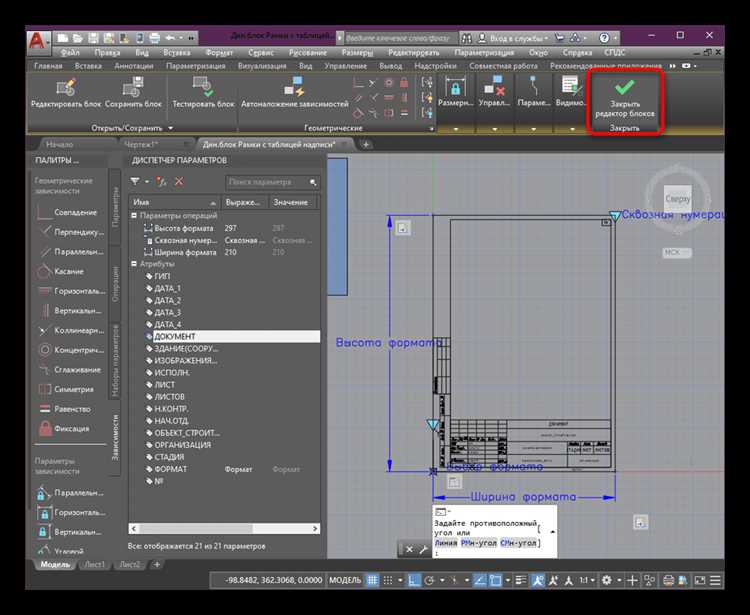

Прореживание точек через редактирование блока с атрибутами
Если точки в чертеже AutoCAD представлены в виде блоков с атрибутами, можно выполнить их прореживание без удаления самих объектов, изменив значения или видимость атрибутов. Это особенно эффективно, когда необходимо оставить часть данных скрытой, не нарушая структуру чертежа.
Для начала необходимо определить, содержит ли блок атрибут, связанный с уникальной меткой точки (например, номер, отметку, тип). Используйте команду ATTEDIT или EATTEDIT для массового редактирования:
- Выберите блок с точками.
- Откройте редактор атрибутов.
- Определите атрибут, по которому будет производиться фильтрация.
После этого можно перейти к отбору блоков. Откройте палитру быстрой выборки (QSELECT):
- Выберите тип объекта – Block Reference.
- Укажите имя блока, содержащего точки.
- Выберите атрибут как свойство фильтрации, например Номер точки или Тип.
- Задайте условие отбора – например, меньше, по шаблону, не содержит.
Выбранные блоки можно скрыть с помощью перемещения на отдельный слой, который затем отключается или замораживается. Альтернативно – изменить значение атрибута на специальную метку (например, «X»), после чего применить фильтр отображения через Data Extraction или внешнюю таблицу.
Если необходимо автоматизировать процесс, используется скрипт с командой -ATTEDIT и фильтрацией по имени блока и значению атрибута. Например:
-ATTEDIT N * Имя_блока Имя_атрибута "Нежелательное значение" Замена
Таким способом можно точно проредить точки, не затрагивая геометрию и не нарушая логику привязок. Это особенно полезно в инженерных проектах с большим количеством меток, где важна структурная целостность данных.
Способы группировки точек по координатам для последующей очистки
Для эффективного прореживания точек в AutoCAD важно сначала сгруппировать объекты по координатным признакам. Это позволяет избирательно удалить избыточные элементы, не затронув ключевые.
- Группировка по координате Z: Используется при работе с облаками точек или при импорте данных из геодезических приборов. Через фильтр по Z можно выделить только точки на определённой высоте. В командной строке используйте
QSELECT, укажите тип объекта – «точка», и установите условие «Z-coordinate = значение». - Группировка по диапазону координат: Подходит для очистки областей за пределами рабочей зоны. Включите рамку через
WINDOWили примените фильтрацию черезQSELECTс условием, например: «X-coordinate ≥ 0 и ≤ 5000». - Использование слоя: Перед началом работ имеет смысл распределить точки по слоям в зависимости от координат. Скриптом или вручную задаются условия, например, все точки с Y меньше 1000 – в слой «Низ», больше – в «Верх». Это позволяет удалять целые группы, не задействуя геометрию.
- Сортировка через экспорт и повторный импорт: При большом объёме данных можно экспортировать координаты точек в CSV через
DATAEXTRACTION. В таблице Excel сортировать по нужным значениям, отфильтровать лишнее, затем импортировать обратно с помощью скрипта или через AutoLISP. - Группировка по сетке: Разбиение пространства на условные ячейки (например, 100×100 мм) с помощью скрипта. В каждой ячейке остаётся одна точка, остальные удаляются. Этот метод особенно полезен при прореживании плотных облаков точек.
Применение этих подходов позволяет сократить количество точек без потери информации, улучшить производительность и упростить дальнейшую обработку чертежа.
Удаление точек вне заданного диапазона координат
Чтобы избавиться от точек, находящихся за пределами нужной области, используется команда FILTER или Quick Select. Эти инструменты позволяют задать числовые границы координат и быстро выделить лишние объекты.
Откройте Quick Select (правая кнопка мыши → Быстрый выбор). В списке объектов выберите Точка. В параметре Координата X установите условие меньше или больше нужного значения. Повторите для координат Y и Z, если требуется. После фильтрации нажмите Удалить.
Для точной работы в скриптах или при большом объеме данных лучше использовать AutoLISP. Пример: чтобы удалить точки за пределами X = 0…100 и Y = 0…100:
(foreach obj (vl-remove-if 'listp (mapcar 'vlax-ename->vla-object (ssnamex (ssget "X" '((0 . "POINT")))))) (let ((pt (vlax-get obj 'Position))) (if (or (< (car pt) 0) (> (car pt) 100) (< (cadr pt) 0) (> (cadr pt) 100)) (vlax-delete obj))))
Этот код проверяет каждую точку и удаляет её, если координаты выходят за заданные границы. Перед запуском сохраните чертеж.
Применение Lisp-скрипта для автоматического прореживания точек
Для автоматизации процесса прореживания точек в AutoCAD можно использовать Lisp-скрипты. Такой подход позволяет быстро удалить избыточные точки, улучшая качество чертежа и сокращая его объем. Ниже описан пример Lisp-скрипта, который поможет эффективно удалить избыточные точки с учетом заданного порога расстояния между ними.
Пример Lisp-скрипта:
(defun c:prorazh (/ threshold points p1 p2 dist) (setq threshold (getreal "\nВведите пороговое расстояние: ")) (setq points (ssget '((0 . "POINT")))) ; выбираем все точки (if points (progn (repeat (sslength points) (setq p1 (cdr (assoc 10 (entget (ssname points 0))))) (setq p2 (cdr (assoc 10 (entget (ssname points 1))))) (setq dist (distance p1 p2)) (if (< dist threshold) (command "_.erase" (ssname points 1)))) ) ) )
Алгоритм работы скрипта:
1. Сначала пользователю предлагается ввести пороговое расстояние между точками. Это значение определяет минимальное расстояние, на котором две точки могут считаться избыточными.
2. Скрипт выбирает все точки на чертеже с помощью функции ssget.
3. Далее, с помощью функции distance, вычисляется расстояние между каждой парой точек. Если оно меньше порогового значения, одна из точек удаляется с помощью команды erase.
Рекомендации по использованию:
Этот скрипт полезен при работе с большими проектами, где часто встречаются избыточные точки. Убедитесь, что пороговое расстояние настроено корректно, чтобы не удалить важные точки. Скрипт подходит для чертежей, где точки расположены достаточно близко друг к другу, но не имеют функционального значения.
Для улучшения точности и минимизации ошибок, рекомендуется сначала протестировать скрипт на небольшой области чертежа. Это поможет определить оптимальные параметры порога.

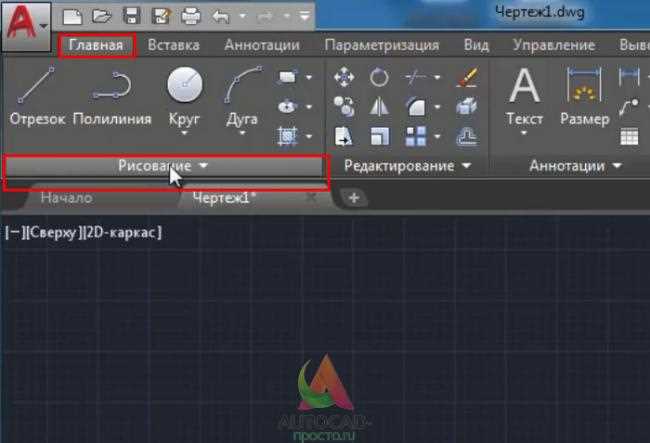

Как сохранить важные точки при массовом удалении остальных
Другой метод – использование команды "Отбор". С помощью фильтра можно выбрать только те точки, которые соответствуют заданным параметрам. Например, можно отобрать точки по координатам или типу объектов, а затем удалить все остальные.
Также можно применить команду "Удалить дубликаты" для точек, которые могут быть повторяющимися. Но перед этим обязательно выделите и сохраните ключевые точки вручную, чтобы избежать их удаления вместе с дубликатами.
При массовом удалении можно использовать команды "Печать" или "Сохранить" для экспорта точек в отдельный файл. Это позволит восстановить нужные данные в случае ошибки или непреднамеренного удаления.
Важно помнить, что регулярные сохранения проекта помогут избежать потери важных данных в случае случайных операций.
Вопрос-ответ:
Как быстро убрать лишние точки в AutoCAD?
Чтобы удалить лишние точки в AutoCAD, используйте команду "ОЧИСТИТЬ" (на английском - "OVERKILL"). Эта команда позволяет автоматически находить и удалять повторяющиеся объекты, включая точки, линии и другие элементы, которые могут мешать работе. Просто введите команду в строку команд и выберите область, в которой хотите провести очистку. AutoCAD предложит вам варианты удаления лишних объектов.
Как настроить AutoCAD для упрощенного прореживания точек?
Для упрощения прореживания точек в AutoCAD можно настроить параметры работы с объектами. Используйте команду "ОЧИСТИТЬ" с дополнительными настройками, чтобы настраивать, какие именно элементы и с какими параметрами должны быть удалены. Также можно настроить фильтры для поиска только точек, чтобы избежать удаления других объектов. Такой подход позволит ускорить процесс, не удаляя важные элементы чертежа.
Как уменьшить количество точек в AutoCAD вручную?
Если вы хотите уменьшить количество точек вручную, вы можете воспользоваться инструментом "Точки" и уменьшить их количество путем ручного удаления. Для этого перейдите в режим редактирования объектов и выберите лишние точки, которые нужно удалить. Это менее автоматизированный метод, но подходит для ситуаций, когда необходимо удалить только определенные точки или объекты.
Можно ли прореживать точки в AutoCAD без использования команд?
Да, можно уменьшить количество точек без применения команд через ручное редактирование. Для этого нужно зайти в режим редактирования объектов, вручную удалять точки, которые больше не нужны. Однако этот способ требует времени и внимательности, поскольку вы будете работать с каждым элементом отдельно. Чтобы ускорить процесс, можно использовать фильтры и параметры поиска для нахождения только точек.
Что делать, если AutoCAD не удаляет все лишние точки?
Если AutoCAD не удаляет все лишние точки при использовании команды "ОЧИСТИТЬ", возможно, проблема в параметрах самой команды. Убедитесь, что вы выбрали правильные настройки для удаления объектов, особенно проверьте фильтры и параметры, связанные с точками. Иногда проблема может быть связана с тем, что точки имеют различные слои или настройки, которые не позволяют их удалить одним действием. В таких случаях попробуйте сначала объединить объекты в один слой.
Как просто уменьшить количество точек в чертеже в AutoCAD?
Для уменьшения количества точек в AutoCAD можно использовать команду "ПРОРЕЖИВАНИЕ" (REGEN). Эта команда автоматически убирает избыточные элементы и упрощает чертеж, что особенно полезно при работе с большим количеством объектов. Также можно применить команду "ПРОСТОЙ СНИП" (PEDIT), которая позволяет преобразовывать сложные элементы в более простые, чтобы уменьшить количество точек на чертеже. Обратите внимание, что при этом важно проверить, не потеряется ли важная информация при упрощении элементов.
Как можно удалить лишние точки в чертеже, если они мешают?
Если в чертеже много лишних точек, можно использовать команду "ПОИСК" (FILTER). С её помощью можно быстро выявить и удалить ненужные элементы. Кроме того, для работы с точками можно использовать инструмент "Изменить объекты" (EDIT), который позволяет выделить и удалять лишние точки вручную. Важно помнить, что точками могут быть не только видимые элементы, но и объекты, создаваемые вспомогательными линиями или размерами. С помощью вышеуказанных методов можно существенно упростить чертёж и избавиться от ненужных точек.
