Сцепление УАЗ 469, рассчитанное на интенсивную эксплуатацию в условиях бездорожья, требует периодического обслуживания и замены. При первых признаках пробуксовки, затруднённого включения передач или постороннего шума при выжиме педали стоит проверить состояние диска сцепления, корзины и выжимного подшипника. Игнорирование этих симптомов может привести к повреждению коробки передач или маховика.
На УАЗ 469 установлен однодисковый сухой механизм сцепления с центральной диафрагменной пружиной. Замена возможна как в гаражных условиях, так и в полевых – при наличии необходимого инструмента и базовых навыков. Минимальный набор включает комплект головок, удлинитель, вороток, монтажку, съёмник выжимного подшипника и домкрат. Рекомендуется заранее приобрести полный комплект сцепления – диск, корзину, подшипник и направляющую втулку.
Перед началом работ важно отключить аккумулятор, чтобы избежать коротких замыканий при демонтаже стартера. Также потребуется снять раздаточную коробку и коробку передач – без этого добраться до корзины невозможно. Работы желательно проводить на яме или с использованием подъёмника, так как масса КПП и РКПП превышает 60 кг и требует надёжной фиксации при демонтаже.
Подготовка инструмента и рабочей зоны для замены сцепления
Установите автомобиль на ровную бетонную площадку с возможностью полного доступа к днищу. Обеспечьте достаточное освещение: стационарные светильники и переносная лампа с крюком. Под колёса установите противооткатные упоры, включите первую передачу и затяните ручной тормоз.
Понадобятся два надёжных домкрата: один под кузов, второй под коробку передач. Желательно использовать гидравлический с грузоподъёмностью не менее 2 тонн. Подложите под кузов широкие деревянные подставки или металлические стойки – минимум по две с каждой стороны.
Подготовьте комплект ключей: рожковые на 13, 14, 17, 19 мм, трещотку с головками и удлинителем, особенно на 17 мм для болтов крепления коробки. Шестигранник на 8 мм нужен для сливной пробки коробки. Обязателен вороток с длинной ручкой и шарнирный кардан для труднодоступных мест.
Имеется необходимость в съёмнике подшипника и монтировке длиной не менее 500 мм для расстыковки коробки от двигателя. Плоская отвёртка с широким жалом – для снятия кожухов и фиксаторов. Также потребуется пассатижи и молоток массой 500–800 г.
Подготовьте тару для слива масла из коробки – минимум 3 литра объёмом. Имеется смысл заранее приготовить ветошь, очиститель тормозов в баллончике и перчатки с прорезиненным покрытием. Рабочая одежда должна плотно закрывать тело, чтобы избежать контакта с маслом и пылью сцепления.

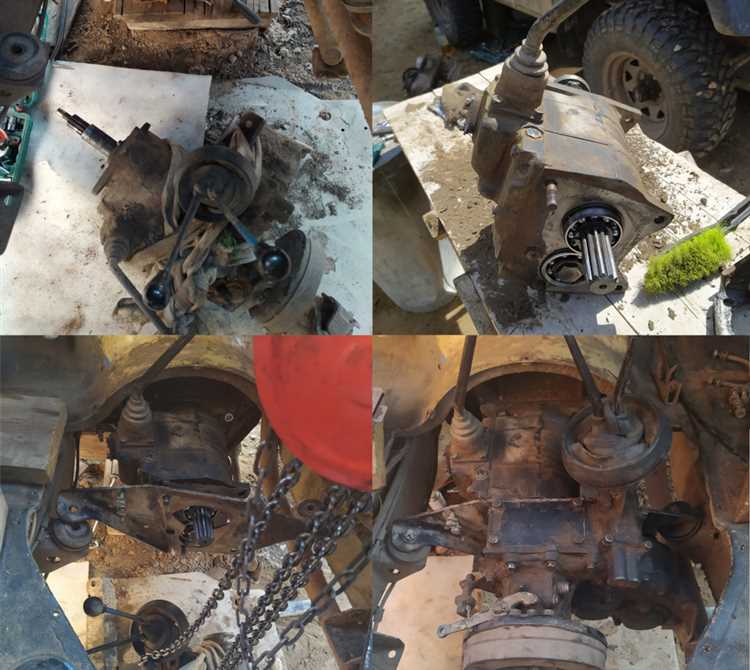

Снятие коробки передач УАЗ 469 без демонтажа двигателя
Для демонтажа коробки передач УАЗ 469 без снятия двигателя необходимо обеспечить доступ снизу и из салона. Работы удобнее выполнять на эстакаде или смотровой яме с помощником. Перед началом отключается аккумулятор для исключения коротких замыканий.
Первый этап – демонтаж рычагов переключения передач. Снимается резиновый кожух, откручивается стопорное кольцо и извлекаются рычаги. Затем снимается напольная обшивка и металлический лючок над коробкой передач.
Далее отсоединяются карданные валы: задний и передний. Откручиваются фланцы от раздаточной коробки и моста. Все метки взаимного положения сохраняются – это исключит дисбаланс при обратной сборке.
С раздаточной коробки снимаются рычаги управления. Откручиваются крепления к кузову и болты соединения с коробкой передач. Аккуратно отсоединяется валик соединения с КПП. Раздатка опускается на домкрат и извлекается наружу.
Откручиваются выхлопная труба и приёмная часть глушителя, мешающие свободному снятию КПП. Отключаются все провода и тросик спидометра.
Под коробку устанавливается домкрат. Откручиваются болты крепления КПП к двигателю и к поперечине. Удаляется поперечина. Коробка плавно отводится назад, при этом необходимо контролировать, чтобы первичный вал вышел из сцепления без перекоса. При необходимости – лёгкое покачивание. После выхода первичного вала коробка опускается и выносится наружу.
Не допускается использование силы при демонтаже. Повреждение направляющей втулки или первичного вала потребует дополнительных работ. Все болты и шпильки при снятии осматриваются – при наличии выработки или сорванной резьбы требуется замена.
Диагностика износа диска сцепления и корзины
Для точной оценки состояния сцепления УАЗ 469 необходимо разобрать узел и провести визуальный и измерительный контроль компонентов. Диагностика проводится только при полном демонтаже сцепления с маховика.
- Толщина накладок диска сцепления: минимально допустимое значение – 2,5 мм. Измеряется штангенциркулем. При меньшей толщине диск подлежит замене.
- Наличие трещин или отслоений фрикционного материала: даже мелкие трещины указывают на перегрев и возможный пробуксовочный режим. Диск с такими признаками использовать недопустимо.
- Состояние демпферных пружин: при наличии люфта, смещения или следов излома диск считается неисправным.
- Проверка плоскостности: диск сцепления кладётся на ровную поверхность. Допустимое биение – не более 0,3 мм. Биение проверяется индикатором.

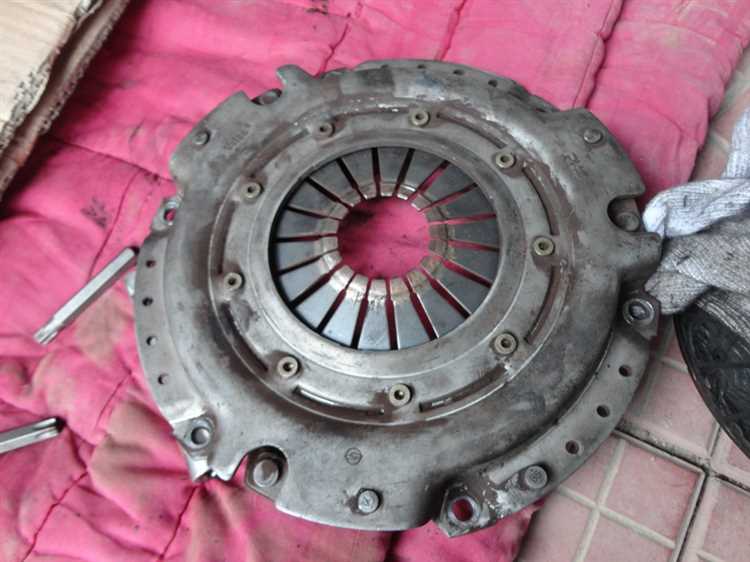

Корзина сцепления также требует внимательного осмотра:
- Износ лепестков нажимной пружины: если они имеют неровный износ, следы прогара или деформации – корзина не обеспечивает равномерное прижатие, подлежит замене.
- Поверхность нажимного диска: наличие глубоких кольцевых рисок, перегревов (синие пятна), выкрашивания – признаки критического износа.
- Свободный ход пружин: неравномерность усилия при нажатии на лепестки указывает на нарушение геометрии или усталость металла.
Дополнительно рекомендуется оценить состояние маховика на наличие термических пятен и трещин. При сомнении в состоянии компонентов предпочтительна их замена, так как повторный демонтаж сопряжён с трудозатратами.
Проверка состояния маховика и направляющей втулки
После снятия сцепления на УАЗ 469 первым делом осмотрите рабочую поверхность маховика. На ней не должно быть радиальных трещин, глубоких борозд или следов перегрева, проявляющихся в виде синевы. При наличии износа глубиной более 0,5 мм маховик необходимо проточить или заменить. Допустимый биение по торцу – не более 0,15 мм. Измерьте его индикатором при прокручивании маховика вручную.
Проверьте посадочные отверстия под болты крепления корзины. Если отверстия разбиты или имеют овальную форму, установка новой корзины недопустима – необходима замена маховика.

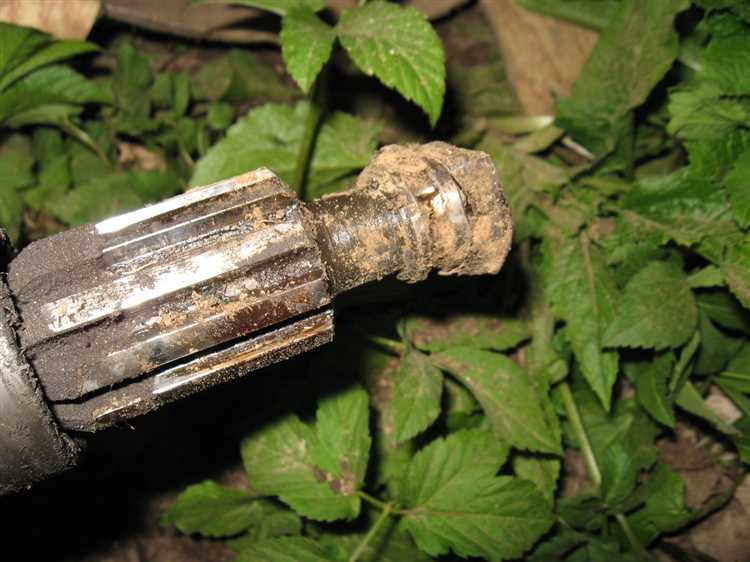

Направляющая втулка первичного вала должна обеспечивать соосность и лёгкое скольжение. Проверка включает оценку внутреннего диаметра – он не должен превышать 15,1 мм при номинале 14,9 мм. Люфт вала в втулке ощущаться не должен. Также осмотрите втулку на наличие задиров, трещин и овальности. При малейших отклонениях замените втулку, запрессовав новую строго по центру с использованием оправки соответствующего диаметра.
При установке новой втулки используйте консистентную смазку типа ЛИТОЛ-24 в небольшом количестве, чтобы исключить заклинивание вала без риска загрязнения сцепления.

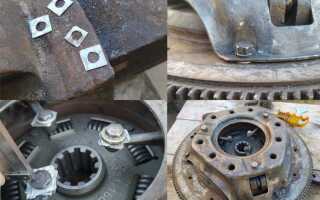

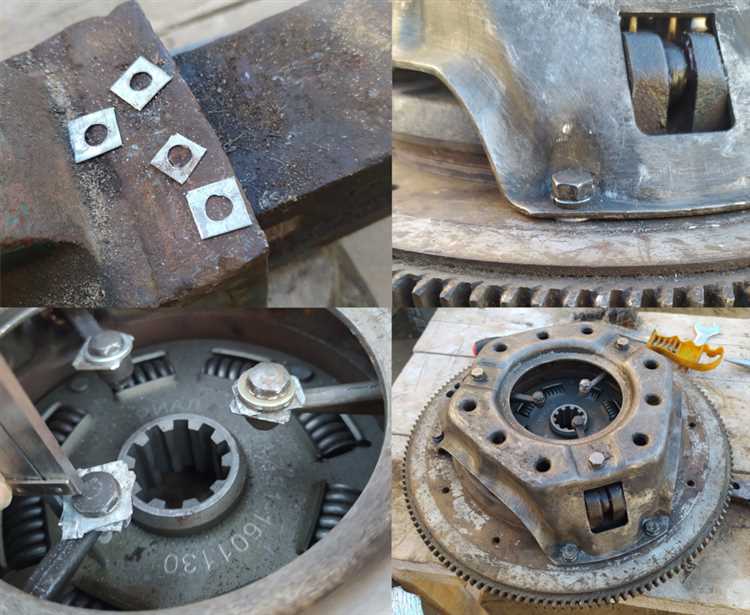

Установка нового комплекта сцепления с центрированием
Перед установкой проверь состояние маховика: на поверхности не должно быть выработки, трещин или синевы от перегрева. Допустимый биение по торцу – не более 0,15 мм. При необходимости произвести шлифовку.
Установи ведомый диск сцепления на направляющую центрирующего стержня, строго совместив шлицевое отверстие с первичным валом. Используй подходящий центрирующий инструмент – диаметр должен соответствовать посадке в подшипник коленвала и шлицам вала КПП. Несовпадение приведет к затруднению при установке коробки.
Совмести нажимной диск с маховиком, ориентируясь по монтажным отверстиям. Убедись, что метка «OUT» или «Flywheel Side» обращена к маховику. Вкручивай болты крепления крест-накрест, равномерно, моментом 19–21 Н·м. Болты используй только оригинальные или с прочностью не ниже 10.9.
Проверь ход лепестков диафрагменной пружины: он должен быть равномерным, отклонение не более 0,5 мм. Наличие перекоса говорит о неправильной установке или дефекте диска.
После закрепления сцепления аккуратно извлеки центрирующий стержень. Не допускается перекос или усилие при снятии – это свидетельствует о нарушении соосности. Если стержень не выходит легко, переустанови диск заново.
Сборка и установка коробки передач обратно на место
Перед установкой коробки передач на УАЗ 469, убедитесь, что сцепление и трансмиссия полностью готовы. Важно проверить, что все детали сцепления правильно установлены и не имеют износа. Также подготовьте необходимый инструмент: гаечные ключи, домкрат, средства для очистки и смазки.
1. Подготовьте коробку передач для установки. Очистите все посадочные поверхности от грязи и старой смазки. Прочистите места для крепежных болтов, чтобы они не мешали правильному установлению коробки.
2. Совместите коробку передач с мотором и сцеплением. Не спешите, чтобы не повредить детали. Важно выровнять вал коробки с диском сцепления и следить за правильным положением ведомого диска относительно корзины сцепления. Используйте направляющую втулку, чтобы обеспечить точность посадки.
3. Установите коробку передач на место с осторожностью. Применяйте равномерное давление на коробку, чтобы не повредить соединительные элементы. Постепенно опускайте коробку, чтобы она полностью села на сцепление и двигатель.
4. Зафиксируйте коробку передач с помощью болтов. Начинайте закручивать болты крест-накрест, чтобы равномерно распределить давление. Используйте моментный ключ для достижения нужного усилия затяжки, чтобы избежать повреждения деталей.
5. После установки коробки подключите все необходимые элементы: тяги, датчики, подключение к карданному валу. Проверьте, чтобы все соединения были надежно зафиксированы и не имели люфтов.
6. Установите и закрепите коробку с помощью дополнительного крепежа и прокладок, если это предусмотрено конструкцией. Проверьте, чтобы коробка стояла ровно и не имела лишних зазоров между соединениями.
7. Подключите трансмиссию к системе охлаждения, если она имеет соответствующие каналы. Убедитесь, что все шланги и трубы установлены правильно и не перегибаются.
8. После завершения установки коробки передач проведите тест на плавность работы сцепления и переключения передач. Если все работает корректно, закрепите защитные кожухи и проведите финальную проверку всех соединений.
Регулировка привода сцепления и проверка свободного хода педали
Начните с проверки состояния троса сцепления. Он должен быть натянут достаточно, чтобы сцепление полностью отключалось при нажатии на педаль, но без чрезмерного натяжения, которое может привести к перегрузке системы. Если трос изношен или имеет повреждения, его необходимо заменить.
После проверки троса следует отрегулировать его натяжение. Для этого открутите гайку на регулировочном болте, расположенном на кронштейне привода сцепления. Затем подтяните трос до тех пор, пока педаль не начнет свободно опускаться и подниматься без усилий. Оптимальным будет зазор около 1-2 см между педалью и полом при полностью отпущенном сцеплении.
Проверьте свободный ход педали сцепления. При правильной регулировке он должен составлять около 2-3 см. Если ход педали меньше, это может свидетельствовать о неправильном натяжении троса или о неисправности в главном цилиндре сцепления. В случае большого хода педали, это указывает на недостаточное натяжение или растяжение троса.
После выполнения регулировки, несколько раз нажмите на педаль, чтобы убедиться в ее правильном функционировании. Если сцепление не отключается полностью или появляется скрип, проверьте состояние всех деталей и при необходимости повторите регулировку.
Важно помнить, что корректная регулировка привода сцепления и проверка хода педали необходимы для продления срока службы сцепления и улучшения отклика системы на действия водителя.
Проверка работы сцепления на холостом ходу и в движении
Для точной диагностики сцепления УАЗ 469 важно проверять его работу как на холостом ходу, так и во время движения. Это поможет выявить возможные неисправности и своевременно их устранить.
Проверка на холостом ходу
- Педаль сцепления: Нажимайте на педаль сцепления и обратите внимание на ее ход. Педаль не должна залипать или быть слишком жесткой. Если ход слишком легкий или затрудненный, это может свидетельствовать о проблемах с гидравликой или износом компонентов.
- Звук сцепления: При отпускании сцепления на холостом ходу не должно быть посторонних шумов, таких как скрежет или стук. Наличие таких звуков указывает на неисправность в механизме сцепления или подшипниках.
- Чувствительность: Проверьте, насколько плавно сцепление включается и выключается. Если сцепление срабатывает с рывками или запозданием, это может свидетельствовать о проблемах с регулировкой или износе фрикционных дисков.
Проверка в движении
- Плавность перехода: Находясь в движении, плавно отпускайте сцепление и наблюдайте за переходом от нейтрального положения к включенной передаче. Если сцепление работает корректно, переход должен быть мягким, без рывков.
- Шумы при переключении передач: Во время переключения передач на сцеплении не должно быть громких шумов или вибраций. Посторонние звуки могут свидетельствовать о повреждениях в механизме или неисправности в трансмиссии.
- Педаль сцепления при движении: При работе сцепления в движении педаль не должна провисать или легко «проваливаться». Если это происходит, может быть повреждена пружина сцепления или износился диск.
- Увеличение оборотов двигателя: Если при отпускании сцепления обороты двигателя резко увеличиваются, но скорость не растет должным образом, это указывает на пробуксовку сцепления, что требует замены фрикционных дисков.
Если при проверке сцепления на холостом ходу или в движении обнаружены аномалии, необходимо провести дальнейшую диагностику системы сцепления и при необходимости выполнить ремонт или замену отдельных компонентов. Регулярная проверка сцепления поможет избежать более серьезных поломок в будущем.
Вопрос-ответ:
Как понять, что нужно заменить сцепление на УАЗ 469?
Основные признаки, указывающие на необходимость замены сцепления, это: трудности с переключением передач, особенно на холодном двигателе, скрежет или сильный шум при отпускании сцепления, вибрации или провалы при разгоне, а также запах жженого при интенсивной эксплуатации. Если сцепление начинает «проскальзывать», то это также верный сигнал для замены.
Какие инструменты понадобятся для замены сцепления на УАЗ 469?
Для замены сцепления вам понадобятся следующие инструменты: домкрат, подставки для автомобиля, набор ключей и головок, отвертки, молоток, а также возможно, гидравлический пресс или съемник для снятия сцепления. Также стоит подготовить новые комплектующие — саму комплектующую сцепления, выжимной подшипник, и, если необходимо, корзину сцепления и диск.
Сколько времени займет замена сцепления на УАЗ 469?
Время замены сцепления на УАЗ 469 может варьироваться в зависимости от опыта мастера и доступности инструментов. В среднем, для опытного механика этот процесс может занять от 4 до 6 часов. Если работа выполняется в условиях гаража без профессиональных инструментов, это может занять до 8 часов.
