Поломка вилки сцепления на УАЗ Буханка приводит к невозможности отключения трансмиссии, а значит – к полной остановке автомобиля. Наиболее частые причины – износ металла в местах контакта с выжимным подшипником и трещины в проушинах. Своевременная замена этой детали позволяет избежать более серьёзных повреждений в механизме сцепления.
Перед началом работы требуется обеспечить доступ к колоколу сцепления. Это значит – демонтировать коробку передач и освободить крепления выжимного подшипника. Необходимо заранее подготовить новую вилку, соответствующую каталожному номеру для двигателя вашего УАЗа (например, для ЗМЗ-409 подойдёт вилка с артикулом 452-1601200-10).

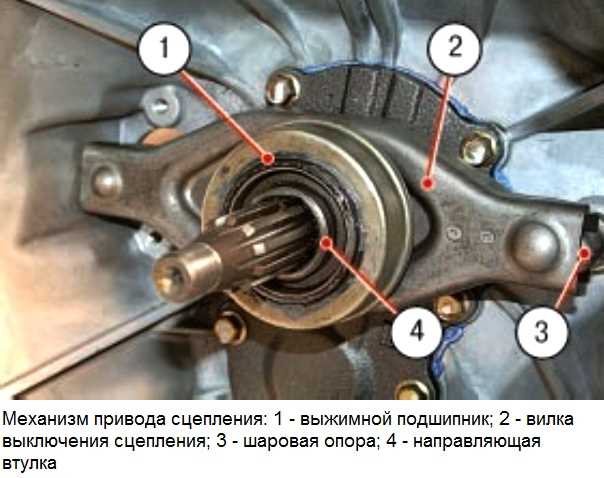

Особое внимание стоит уделить состоянию втулки вилки и направляющей втулки подшипника. Их износ может стать причиной повторной поломки уже после замены. Также следует проверить целостность пружины фиксации вилки и износ шаровой опоры вала включения сцепления.
Работы проводятся на смотровой яме или подъёмнике. Слив масла из КПП обязателен, поскольку при демонтаже коробки часть его вытекает. Перед установкой новой вилки необходимо смазать шаровую опору графитной смазкой и убедиться, что вилка свободно перемещается без заеданий и перекосов.
Как снять коробку передач для доступа к вилке сцепления
Перед началом работ отключи минусовую клемму аккумулятора. Сними сиденье и люк доступа к коробке в салоне.
Слей трансмиссионное масло через сливную пробку. Используй ёмкость объёмом не менее 2,5 литра. Пробку очисти от стружки и грязи.
Открути карданные валы: сначала задний, затем передний. Пометь положение фланцев, чтобы избежать дисбаланса при установке. Закрепи карданные валы проволокой или убери.
Сними рычаги переключения передач, выкрутив фиксирующие болты. Отключи датчики заднего хода и нейтрали, если они подключены.
Открути опору раздаточной коробки от рамы. Поддомкрать трансмиссию и подложи деревянный брусок между домкратом и корпусом коробки.
Открути болты крепления коробки к двигателю. Начинай с нижних, затем переходи к верхним. Используй головки с удлинителем и карданом. Не допускай перекоса.

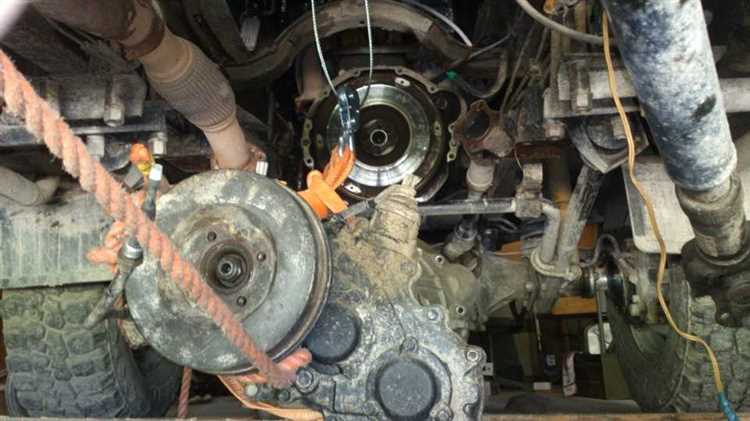

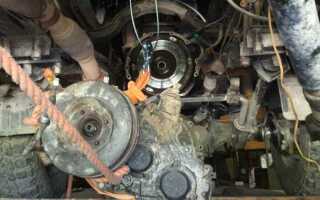

Плавно отодвинь коробку назад до выхода первичного вала из сцепления. Не роняй и не раскачивай трансмиссию – корпус чугунный, легко трескается.
После демонтажа обеспечь устойчивое положение коробки на полу. Теперь можно приступать к осмотру и замене вилки сцепления.
Какие инструменты понадобятся для замены вилки сцепления
Для замены вилки сцепления на УАЗ Буханка потребуется комплект торцевых головок от 10 до 24 мм, с трещоткой и удлинителями. Особенно полезен карданный переходник для работы в труднодоступных местах.
Обязательно наличие рожково-накидных ключей 13, 17 и 19 мм. Они пригодятся при откручивании крепежа коробки передач и фиксации рабочих узлов.
Понадобится монтажка длиной не менее 50 см – для смещения коробки при демонтаже. Для выпрессовки фиксатора вилки – молоток и керн. Также нужен съёмник стопорных колец, чтобы извлечь ось вилки.
Без домкрата и надёжных упоров не обойтись – коробка тяжелая, потребуется приподнять кузов и зафиксировать авто. Желательно использовать гидравлический домкрат грузоподъёмностью не менее 2 тонн.
Осветительный фонарь на аккумуляторе или с крючком для подвеса обеспечит видимость под днищем. Перчатки из плотной ткани защитят руки от порезов и масла.
Проверка состояния вилки сцепления перед установкой
Перед установкой необходимо убедиться, что вилка сцепления не имеет трещин, деформаций и следов износа в местах контакта с выжимным подшипником и штоком. Обратите внимание на посадочные отверстия под ось – они не должны быть разбиты или овальными.
Проверьте целостность сварных швов, если вилка была ранее восстановлена. Любые признаки отслоений или раковин недопустимы. При наличии люфта в соединении с осью замените втулки или саму вилку.
Рабочие поверхности, контактирующие с выжимным подшипником, должны быть гладкими, без задиров и выработки. Измерьте ширину проушин штангенциркулем – она должна соответствовать размеру новой детали. Удлинение более чем на 0,5 мм свидетельствует о необходимости замены.
Пружинный зажим вилки должен обеспечивать плотную фиксацию подшипника. Ослабление крепления или деформация усиков – повод заменить вилку в сборе.
Как выбрать новую вилку сцепления для УАЗ Буханка
Для замены вилки сцепления на УАЗ Буханка важно учитывать совместимость с конкретной трансмиссией. На автомобилях с двигателем ЗМЗ-409 или УМЗ-421 установка деталей, не соответствующих заводским параметрам, приводит к некорректной работе сцепления или его полному выходу из строя.
- Оригинальный артикул для большинства модификаций – 469-1601200. Перед покупкой проверь соответствие по VIN или номеру КПП.
- Материал вилки – только литая сталь. Штампованные аналоги быстро деформируются и выходят из строя.
- Убедись, что вилка рассчитана под нужный тип выжимного подшипника – с сухим или гидравлическим приводом.
- Шаровая опора вилки должна быть с точно обработанной посадочной частью. Люфт при установке недопустим.
- Проверяй наличие втулок и возвратной пружины в комплекте. Отдельный поиск этих элементов может вызвать задержки при установке.
Избегай покупки вилок с признаками кустарной доработки: следы сварки, грубая обработка, несоосные отверстия. Надёжный выбор – детали от УАЗ, АвтоВАЗ или проверенных поставщиков типа ЗМЗ, ОАТ. При покупке через интернет сравнивай фото с оригинальными образцами и проверяй отзывы о продавце.
Подготовка места установки и очистка сопрягаемых поверхностей
Перед установкой вилки сцепления необходимо демонтировать рабочий цилиндр, снять защитный кожух и отсоединить старую вилку. Убедитесь, что доступ к штоку сцепления и опорному пальцу свободен, чтобы исключить перекос при монтаже.
Сначала с помощью металлической щётки удалите остатки грязи, смазки и ржавчины с посадочного гнезда вилки и направляющей втулки. Особое внимание уделите канавке под стопорную пружину. Для труднодоступных участков используйте карбклинер или ацетон и ткань без ворса.
Оцените состояние шаровой опоры вилки. При наличии выработки более 0,5 мм замените элемент. При помощи штангенциркуля проверьте диаметр отверстия под опорный палец – он не должен быть деформирован или овальным.
После очистки нанесите тонкий слой графитовой или высокотемпературной медной смазки на контактные участки: ось вилки, шаровую опору и направляющую. Не допускайте излишков смазки – это может привести к загрязнению рабочего цилиндра и ускоренному износу.
Порядок установки вилки сцепления на место
Для начала убедитесь, что вы подготовили все необходимые инструменты: ключи, отвертки, смазку и защитные перчатки. Установка вилки сцепления на УАЗ Буханку требует внимательности и точности.
1. Поднимите автомобиль с помощью домкрата и надежно зафиксируйте его на подпорках. Это обеспечит безопасность при работе под машиной.
2. Снимите защитный кожух коробки передач, если он есть, для удобства доступа к сцеплению. Освободите пространство для работы.
3. Отсоедините механизм сцепления от рычага вилки. Для этого нужно открутить крепежные болты, которые удерживают рычаг. Снимите его, чтобы избежать повреждений во время установки.
4. Проверьте состояние вилки сцепления. Если она изношена или повреждена, замените её на новую. Это обеспечит нормальную работу сцепления в будущем.
5. Вставьте вилку сцепления в отверстие на картере сцепления, при этом убедитесь, что она правильно располагается на оси и входит в посадочное место. Легкими ударами молотка по вилке зафиксируйте её в нужном положении, но избегайте чрезмерных усилий.
6. После установки вилки сцепления подключите рычаг сцепления. Затяните болты крепления рычага вилки и убедитесь, что он свободно двигается и не заедает.
7. Проверьте положение вилки на свободном ходе. Вилка должна быть установлена так, чтобы при выжиме сцепления рычаг не испытывал дополнительного сопротивления.
8. Соберите все снятые детали в обратном порядке, установите защитный кожух, при необходимости произведя проверку на герметичность.
9. Опустите автомобиль и проведите пробный запуск. Убедитесь, что сцепление работает корректно и не вызывает посторонних звуков при нажатии на педаль.
Подключение и настройка выжимного подшипника после замены вилки
После установки вилки сцепления на УАЗ Буханка необходимо правильно подключить и настроить выжимной подшипник. Этот процесс включает несколько ключевых шагов, которые помогут избежать проблем с сцеплением в будущем.
- Проверка состояния подшипника. Перед установкой нового подшипника убедитесь в его исправности. Осмотрите его на предмет заусенцев, коррозии или повреждений. Если подшипник новый, убедитесь, что он смазан.
- Установка подшипника на вилку. Подшипник должен быть надежно зафиксирован на вилке сцепления. Убедитесь, что он правильно сидит в посадочном месте, не имеет люфта и не перекошен.
- Регулировка зазора. Зазор между выжимным подшипником и корзиной сцепления должен быть минимальным, но не равным нулю. Проверьте, чтобы подшипник не находился в постоянном контакте с корзиной сцепления при выключенном сцеплении.
После установки и проверки подшипника, приступайте к регулировке механизма сцепления. Это важный этап для нормальной работы всей системы.
- Настройка толкателя сцепления. Проверьте, чтобы толкатель сцепления, который взаимодействует с выжимным подшипником, был отрегулирован так, чтобы подшипник не терял контакт с корзиной сцепления при обычной работе. Избегайте ситуации, когда толкатель сильно давит на подшипник.
- Проверка хода педали сцепления. После регулировки сцепления, прокачайте педаль несколько раз. Ход должен быть плавным и без заеданий. Если педаль не возвращается в исходное положение, проверьте состояние пружины и тросика сцепления.
- Тест-драйв. После установки и регулировки протестируйте сцепление в движении. Плавный ход и отсутствие скрипов или вибраций будут свидетельствовать о правильной настройке выжимного подшипника.
Следуя этим рекомендациям, вы обеспечите долгую и надежную работу сцепления на вашем УАЗе Буханка после замены вилки.
Проверка работы сцепления после обратной сборки
После установки вилки сцепления на УАЗ Буханка важно тщательно проверить правильность работы сцепления. Начните с проверки свободного хода педали. Она должна двигаться плавно, без заеданий и необычных звуков. Нормальный ход педали – около 150-200 мм. Если ход меньше или больше, возможно, требуется регулировка троса сцепления или его замена.
Завести двигатель и включить нейтраль. После этого, медленно нажимая на педаль сцепления, обратите внимание на её усилие. Педаль не должна быть слишком мягкой или жесткой. Если усилие на педали изменяется, это может свидетельствовать о проблемах с системой сцепления, таких как износ диска или неисправности в гидравлической системе.
Затем включите передачу (лучше на второй или третьей) и медленно отпустите сцепление. Обратите внимание на наличие рывков, скрежетов или других необычных звуков. Если они присутствуют, это может указывать на неправильную установку вилки сцепления, нарушение соосности или износ других компонентов.
Важным моментом является проверка зацепления сцепления с маховиком. При резком ускорении не должно быть пробуксовки сцепления. Если машина не реагирует на ускорение или происходит сильное пробуксовывание, нужно проверить сцепление на наличие повреждений.
Если после всех проверок сцепление работает исправно, без шумов и с нормальными характеристиками, установка завершена успешно. В случае же обнаружения неисправностей следует повторно разобрать систему и устранить возможные ошибки в сборке.
Вопрос-ответ:
Как установить вилку сцепления на УАЗ Буханка?
Для установки вилки сцепления на УАЗ Буханка нужно начать с демонтажа старого сцепления. Сначала отсоедините коробку передач и вытащите старую вилку сцепления. После этого установите новую вилку, убедившись, что она правильно располагается в сцеплении и соединена с рычагом. При установке важно соблюдать правильную последовательность действий, чтобы избежать повреждений.
Что нужно проверить перед установкой вилки сцепления на УАЗ Буханка?
Перед установкой новой вилки сцепления рекомендуется проверить состояние сцепления и коробки передач. Убедитесь, что на этих деталях нет повреждений, которые могут повлиять на работу вилки. Также стоит проверить состояние подшипника сцепления, так как его износ может привести к неправильной работе вилки.
Какие инструменты понадобятся для установки вилки сцепления на УАЗ Буханка?
Для установки вилки сцепления вам понадобятся стандартные инструменты, такие как ключи, отвертки, домкрат, а также специализированные инструменты для снятия коробки передач. Рекомендуется иметь под рукой несколько наборов гаечных ключей и головок для работы с крепежами, а также приспособления для демонтажа старых деталей.
Как избежать ошибок при установке вилки сцепления на УАЗ Буханка?
Основная ошибка при установке вилки сцепления – это неправильная установка или несоответствие деталей. Чтобы избежать этого, следуйте пошаговой инструкции, использующей оригинальные запчасти. Проверьте, что вилка установлена в нужном положении, и что она легко двигается в рычаге. Также важно при установке сцепления не затянуть болты слишком сильно, чтобы избежать повреждения компонентов.
Можно ли установить вилку сцепления на УАЗ Буханка без помощи специалистов?
Установка вилки сцепления на УАЗ Буханка вполне возможна своими руками, если у вас есть базовые навыки работы с автомобилем и необходимые инструменты. Главное – внимательно следовать инструкции и не спешить. Если возникают сомнения на каком-то этапе, лучше обратиться к профессионалу, чтобы избежать ошибок, которые могут повлиять на работу сцепления.
