На автомобилях УАЗ Буханка с бензиновыми двигателями ЗМЗ-409 или УМЗ-421 сцепление используется сухое, однодисковое, с демпферными пружинами. Замена диска сцепления необходима при пробуксовке, рывках при трогании и затруднённом переключении передач. Если при выжатом сцеплении появляются шумы, стоит также проверить выжимной подшипник и корзину.
Перед установкой диска необходимо отсоединить коробку передач, что требует демонтажа карданных валов и опоры трансмиссии. Работы удобно проводить на подъёмнике или смотровой яме. При снятии старого диска обратите внимание на износ фрикционного слоя и наличие следов перегрева – это укажет на необходимость замены не только диска, но и маховика или корзины.
Новый диск должен соответствовать каталожному номеру, рекомендованному для конкретной модификации двигателя. Например, для ЗМЗ-409 подходит диск сцепления диаметром 240 мм с шлицевым соединением 10×29×23. Перед установкой обязательно проверьте совмещение направляющих втулок и состояние маховика – на нём не должно быть борозд или трещин.
При монтаже используйте центрирующий инструмент – это обеспечит правильное позиционирование диска относительно маховика и предотвратит сложности при установке коробки передач. Болты крепления корзины затягиваются крест-накрест с моментом 19–22 Н·м. После установки проверьте свободный ход педали и убедитесь в отсутствии вибраций при первом запуске двигателя.
Подготовка автомобиля к демонтажу коробки передач
Перед началом демонтажа коробки передач на УАЗ Буханка необходимо обеспечить безопасные условия и полный доступ к узлам трансмиссии.
- Установить автомобиль на ровную бетонную или асфальтовую поверхность. Заблокировать передние и задние колёса противооткатными упорами.
- Отключить аккумуляторную батарею, сняв минусовую клемму, чтобы исключить короткое замыкание при работе с электропроводкой.
- Демонтировать передние сиденья и напольное покрытие в салоне, обеспечив доступ к люку над коробкой передач.
- Снять защиту картера, если она установлена, чтобы получить свободный доступ к крепежу и карданным валам.
- Отметить положение карданных валов относительно фланцев редукторов для последующей правильной установки и демонтировать их.
- Слить трансмиссионное масло из коробки, открутив сливную пробку. Использовать ёмкость не менее 3 литров.
- Отключить трос спидометра, провода заднего хода и датчика включения блокировки, если они присутствуют.
- Освободить и отсоединить рычаги управления КПП и раздаточной коробкой – открутить крепления и вытащить шлицевые соединения.
- Подпереть коробку передач домкратом или траверсой с надёжной фиксацией. Убедиться, что вес коробки равномерно распределён.
Только после выполнения всех этих пунктов можно переходить к откручиванию креплений коробки передач и её демонтажу.
Снятие коробки передач с УАЗ Буханка без ямы
Для демонтажа КПП без доступа к смотровой яме потребуется домкрат, две прочные опоры, комплект ключей, монтировка и надежный фонарь. Автомобиль устанавливается на ровной поверхности, под задние колёса обязательно подкладываются упоры. Передок приподнимается домкратом и фиксируется на опорах – минимальный клиренс спереди должен составлять не менее 45 см.
Сначала отсоединяется аккумулятор. Далее снимается рычаг переключения передач, после чего отсоединяются карданные валы: задний от фланца редуктора, передний – от раздаточной коробки. Все соединения маркируются для последующей точной сборки.
Откручиваются крепления поперечины КПП и подушек. Снимается крышка люка в полу кабины, обеспечивая доступ к верхним болтам крепления коробки к двигателю. Для этого понадобится удлинитель ключа на 19. Отключаются тросики сцепления и проводка, включая датчик заднего хода.
Коробка поддерживается вторым домкратом через деревянный брус. Откручиваются четыре болта крепления к блоку двигателя. С небольшим усилием монтировкой корпус сдвигается назад и опускается. Вес коробки – около 40 кг, поэтому нельзя полагаться только на руки: требуется устойчивый помощник или самодельная тележка.
После снятия необходимо закрыть проем маховика, чтобы исключить попадание грязи и пыли. Все снятые детали складываются по порядку, болты лучше вкручивать обратно в отверстия, чтобы не потерялись.

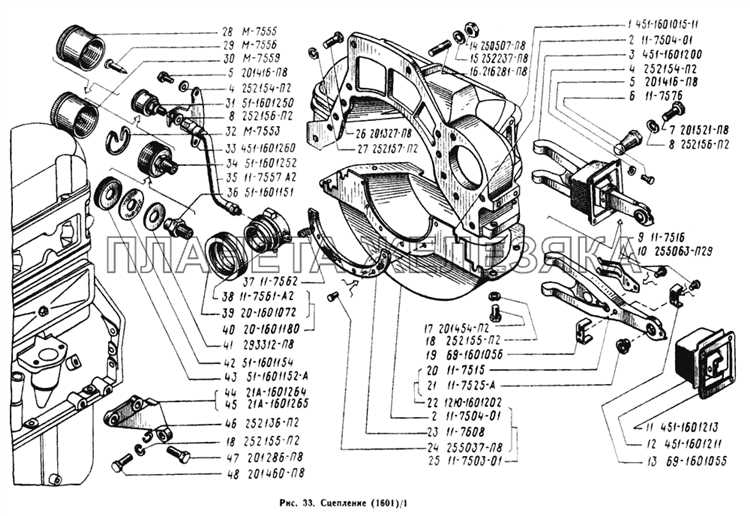

Доступ к корзине сцепления и проверка выжимного подшипника
Для получения доступа к корзине сцепления на УАЗ Буханка необходимо демонтировать коробку передач. Перед этим отсоединяются карданные валы, тросик спидометра, провода датчиков и рычаги управления. Коробка снимается вместе с раздаточной коробкой, при этом потребуется домкрат или траверса для её удержания.

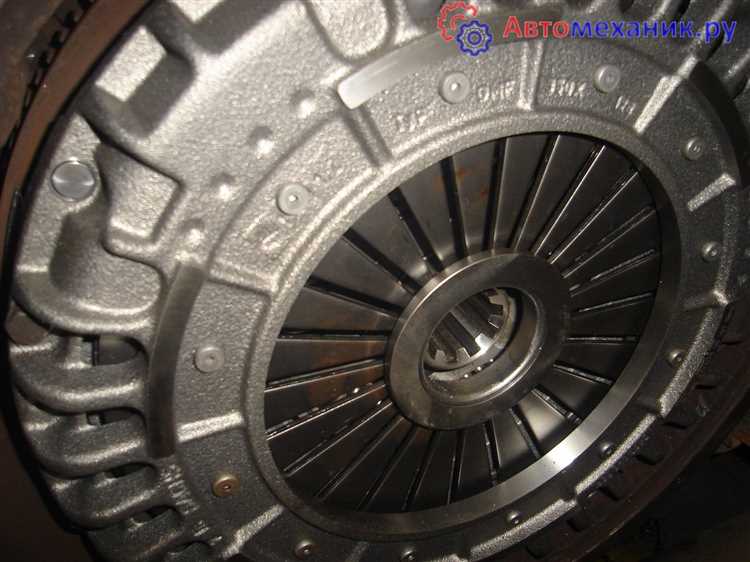

После снятия КПП открывается доступ к корзине сцепления. Крепится она шестью болтами к маховику. Ослаблять их следует по диагонали, чтобы избежать деформации. При демонтаже корзины обязательно фиксируется маховик, чтобы предотвратить его проворачивание.
Выжимной подшипник снимается вместе с вилкой. Поверхность подшипника должна быть гладкой, без раковин, трещин и люфта. При вращении не допускается гул или заедание. При малейших признаках износа подшипник подлежит замене. Обязательно проверяется направляющая втулка – на ней не должно быть следов задиров или износа, иначе подшипник будет работать с перекосом.
Если корзина имеет следы перегрева (побежалость металла, искривление лепестков), её также меняют. Проверяется и центровка направляющей втулки: осевое биение приведёт к преждевременному выходу из строя выжимного подшипника. Перед обратной установкой все элементы очищаются и проверяются на наличие трещин и деформаций.

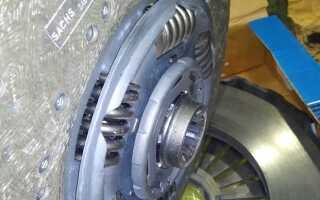

Выбор и проверка совместимости нового диска сцепления
При выборе нового диска сцепления для УАЗ Буханка необходимо учитывать несколько факторов, чтобы обеспечить корректную работу трансмиссии и долговечность узла.
Первым шагом является проверка параметров оригинального диска сцепления, таких как диаметр, количество лепестков пружин и толщину фрикционного слоя. Эти параметры должны совпадать с характеристиками нового диска. Диаметр рабочего фрикционного кольца для УАЗ Буханка составляет 240 мм, а количество лепестков пружины – 10, что является стандартом для данного автомобиля.
Также важно обратить внимание на тип фрикционного материала. Для УАЗ Буханка чаще всего используются фрикционные диски с материалом из органических композиций, которые обеспечивают хорошее сцепление и умеренный износ. Альтернативой могут быть диски с металлическими вставками или карбоновыми покрытиями, но они требуют соответствующей настройки и корректировки работы сцепления.
Проверка совместимости с маховиком и корзиной сцепления также обязательна. Износ этих компонентов может существенно повлиять на эффективность сцепления. При установке нового диска сцепления необходимо убедиться, что диаметр маховика и корзины сцепления не имеет значительных отклонений от норм. В противном случае сцепление может не быть полностью задействовано, что приведет к неполному включению передачи и перегреву системы.
При выборе диска сцепления для УАЗ Буханка следует учесть и вариант работы автомобиля: если он используется для частых перевозок тяжёлых грузов, предпочтительнее выбирать диски с усиленной пружиной и большим фрикционным слоем, что повысит срок службы компонента.
Наконец, всегда проверяйте сертификаты качества и отзывы о бренде. Хорошо зарекомендовавшие себя производители предлагают диски с точными допусками, что гарантирует их высокую совместимость с оригинальными комплектующими УАЗ Буханка.
Демонтаж старого диска сцепления и очистка маховика
Для замены диска сцепления на УАЗ Буханка необходимо правильно демонтировать старый диск и очистить маховик. Эти операции важны для обеспечения качественной установки нового сцепления и предотвращения преждевременного износа. Рассмотрим этапы работы.
1. Демонтаж старого диска сцепления:
- Перед началом работ отключите аккумулятор.
- Снимите коробку передач, придерживаясь инструкции по её снятию. Для этого отсоедините крепежные болты и соединения между коробкой и двигателем.
- После снятия коробки передач открутите болты, которые крепят диск сцепления к маховику.
- Аккуратно снимите диск сцепления, придерживаясь его края. Следите за тем, чтобы не повредить поверхности маховика и корзины сцепления.
2. Очистка маховика:
- Осмотрите маховик на наличие трещин, повреждений или значительного износа. Если маховик имеет дефекты, его необходимо заменить или подвергнуть восстановлению.
- Для очистки маховика используйте щетку с жестким ворсом и специальную очистительную жидкость. Избегайте абразивных материалов, чтобы не повредить поверхность маховика.
- При сильных загрязнениях используйте растворитель для удаления масла и грязи. Нанесите его на поверхность маховика, а затем протрите чистой тряпкой.
- После очистки маховика обязательно проверяйте его поверхность на предмет износа. Не допускайте резких неровностей или грязевых отложений.
- Если маховик имеет заметные повреждения или следы перегрева, его следует шлифовать. Это обеспечит ровность поверхности и повысит контакт сцепления с новым диском.
При выполнении этих процедур важно соблюдать аккуратность и следить за состоянием компонентов, чтобы не возникло дополнительных проблем при сборке. Очистка маховика и правильный демонтаж старого диска сцепления являются залогом успешной замены и долгосрочной эксплуатации нового сцепления.
Правильная центровка и установка нового диска сцепления
Для начала нужно тщательно очистить поверхности корзины сцепления и маховика от грязи и масла. Это поможет избежать проблем при установке. Маховик должен быть проверен на наличие повреждений, трещин и износа. В случае обнаружения дефектов, маховик следует отшлифовать или заменить.
Центровка диска сцепления выполняется с помощью специального инструмента – центровочного приспособления. Оно помогает точно установить диск относительно ведущего вала коробки передач, исключая его смещение. Центровочное устройство фиксирует диск сцепления в нужном положении, облегчая установку корзины сцепления.
При установке нового диска сцепления, следует убедиться, что он правильно ориентирован. На одном из боков диска находится маркировка, указывающая на его правильную сторону установки. Эту сторону нужно ориентировать к маховику. Несоответствие ориентации диска может вызвать ухудшение работы сцепления и повышенный износ.
Когда диск правильно центрирован, можно устанавливать корзину сцепления. На этом этапе важно затягивать болты корзины равномерно, с соблюдением необходимого момента затяжки. Использование динамометрического ключа поможет избежать перерасхода усилия при затяжке и обеспечить равномерное распределение давления на диск сцепления.
После установки диска и корзины сцепления, следует проверить свободный ход рычага сцепления, чтобы убедиться, что механизм работает без заеданий и перебоев. Важно также провести тест-драйв, чтобы удостовериться в правильности работы нового сцепления в реальных условиях эксплуатации.
Обратная установка коробки передач и крепежных элементов
После выполнения работы по установке нового диска сцепления на УАЗ Буханка наступает этап обратной установки коробки передач. Этот процесс требует внимания к деталям, чтобы избежать повреждений и обеспечить надежную работу системы.
Перед установкой коробки передач, тщательно осмотрите все крепежные элементы. На коробке должны быть в наличии следующие элементы: болты для крепления к двигателю, шайбы, а также элементы для фиксации сцепления. Все детали должны быть очищены от грязи и ржавчины.
1. Важно обеспечить правильное выравнивание коробки с двигателем. При установке нужно быть особенно осторожным, чтобы не повредить уплотнительные элементы, такие как сальники и прокладки. Рекомендуется использовать помощь ассистента, чтобы удерживать коробку в нужном положении при закреплении.
2. Проверьте состояние и количество болтов крепления. На коробке передач УАЗ Буханка используется как минимум шесть болтов для крепления к двигателю. Они должны быть одинаковой длины и не иметь изношенных резьб. Для каждого болта используйте новый комплект шайб для равномерного распределения нагрузки.
3. При установке болтов убедитесь в их правильной затяжке. Затягивайте болты поочередно в несколько этапов крест-накрест, чтобы предотвратить перекос коробки и избежать возникновения зазоров. Рекомендуемая сила затяжки для болтов коробки передач составляет 45-50 Н·м.
4. Следите за выхлопной трубой и другими элементами, которые могут быть рядом с коробкой передач. Прежде чем окончательно закрепить коробку, убедитесь, что все элементы, которые должны быть в определенной позиции, не мешают установке. Это касается проводки, тросов и трубопроводов.
5. После того как коробка передач надежно закреплена, проверьте ее положение, убедитесь, что нет никаких люфтов. Далее установите на место защиту коробки и проведите проверку работоспособности механизмов сцепления и коробки передач.
После завершения установки обязательно проведите тестовую поездку, чтобы убедиться в отсутствии посторонних шумов и правильной работе сцепления. Также важно проверить уровень масла в коробке передач и при необходимости долить его до требуемого уровня.
Проверка работы сцепления после сборки без запуска двигателя
После установки диска сцепления на УАЗ Буханка важно провести его проверку, не запуская двигатель. Это позволяет убедиться в правильности сборки и отсутствии явных неисправностей, которые могли возникнуть во время монтажа. Основные этапы проверки включают в себя несколько простых, но эффективных действий.
Начните с того, что выжмите сцепление и прокачайте его, несколько раз перемещая педаль с полного на нейтральное положение и обратно. Важно проверить, насколько легко и плавно ходит педаль. Если вы ощущаете заедания или «пустоту» в движении, это может указывать на проблемы с выжимным подшипником или неправильной установкой механизма.
Далее, с помощью помощника проверяется натяжение привода сцепления. Один человек должен удерживать педаль сцепления в нажатом состоянии, а второй наблюдать за работой тросового привода или гидравлической системы. При нормальной работе сцепления не должно быть люфта или перекоса в приводе. Важно убедиться, что сцепление полностью отпускается при возвращении педали в исходное положение.
Следующим шагом является проверка на наличие посторонних шумов. Выжмите сцепление и прослушайте работу коробки передач. Если слышны необычные звуки, такие как стук или скрежет, это может свидетельствовать о неправильной установке диска сцепления или выжимного подшипника.
Проверьте также, как сцепление взаимодействует с коробкой передач. Включите передачи поочередно с выключенной зажиганием. Переключение должно происходить с минимальным сопротивлением, без затруднений и скрипов. Если переключение сложно или чувствуется сопротивление, это может указывать на проблемы с прижимной пружиной или неправильным выжимом диска сцепления.
Если все проверки прошли успешно, можно считать, что сцепление установлено корректно. В противном случае потребуется повторно разобрать узлы и устранить выявленные неисправности.
Вопрос-ответ:
Как правильно установить диск сцепления на УАЗ Буханка?
Для установки диска сцепления на УАЗ Буханка необходимо сначала снять коробку передач и демонтировать старый диск сцепления. После этого очищаем посадочные поверхности и проверяем состояние ведомого диска, маховика и прижимного диска. Новый диск сцепления устанавливаем в соответствии с метками на маховике и прижимном диске. После установки необходимо проверить зазоры между диском и прижимным механизмом, а также убедиться в правильности работы сцепления после сборки.
Что делать, если после установки нового диска сцепления УАЗ Буханка все равно буксует?
Если сцепление продолжает буксовать после установки нового диска, причиной может быть несколько факторов. Первым делом стоит проверить, правильно ли был установлен диск и прижимной механизм, а также не повредился ли выжимной подшипник. Также нужно убедиться, что на маховике нет износа или повреждений. Неправильная регулировка выжимного механизма или неравномерная нагрузка на диск могут также вызвать проблемы с сцеплением. Если все компоненты в порядке, возможно, потребуется провести диагностику гидравлической или механической системы сцепления.
Нужно ли менять другие компоненты при установке диска сцепления на УАЗ Буханка?
При установке диска сцепления на УАЗ Буханка рекомендуется проверить и, если необходимо, заменить некоторые компоненты. Важно оценить состояние выжимного подшипника, прижимного диска и маховика. Иногда замена только диска сцепления может быть недостаточной, если другие детали изношены или повреждены. Замена всех этих компонентов может значительно повысить срок службы сцепления и улучшить его работу.
Какую смазку использовать при установке диска сцепления на УАЗ Буханка?
Для установки диска сцепления на УАЗ Буханка рекомендуется использовать специализированную смазку, предназначенную для сцеплений. Это поможет снизить износ и повысить эффективность работы системы. Смазка наносится на контактные поверхности, такие как шлицы на валу и в районе выжимного подшипника. Однако важно соблюдать инструкции производителя, чтобы не нарушить баланс сцепления и избежать его преждевременного износа.
Как проверить, что сцепление на УАЗ Буханка установлено правильно?
Чтобы убедиться, что сцепление на УАЗ Буханка установлено правильно, нужно проверить несколько важных моментов. Во-первых, важно, чтобы новый диск сцепления был установлен с правильной ориентацией, совпадая с метками на маховике и прижимном диске. После установки коробки передач проверьте, как работает сцепление — оно должно включаться плавно и без рывков, а также не должно буксовать при включении передач. Если сцепление работает нормально, и нет посторонних шумов или вибраций, значит, установка выполнена правильно.
Как установить диск сцепления на УАЗ Буханка?
Для установки диска сцепления на УАЗ Буханка нужно провести несколько последовательных шагов. Первоначально необходимо поднять и зафиксировать автомобиль, сняв коробку передач. После этого демонтаж сцепления включает в себя снятие старого диска и проверку состояния маховика. Новый диск сцепления устанавливается на маховик, при этом важно соблюдать правильность установки, чтобы он зафиксировался в нужном положении. Также стоит обратить внимание на износ других деталей сцепления, таких как корзина и выжимной подшипник. После установки нового диска все элементы необходимо собрать в обратной последовательности, с правильным затяжением крепежных элементов. В завершение проверяется ход сцепления, чтобы убедиться в отсутствии проблем с его работой.
