Как снять гбц на уаз патриот 409 двигатель

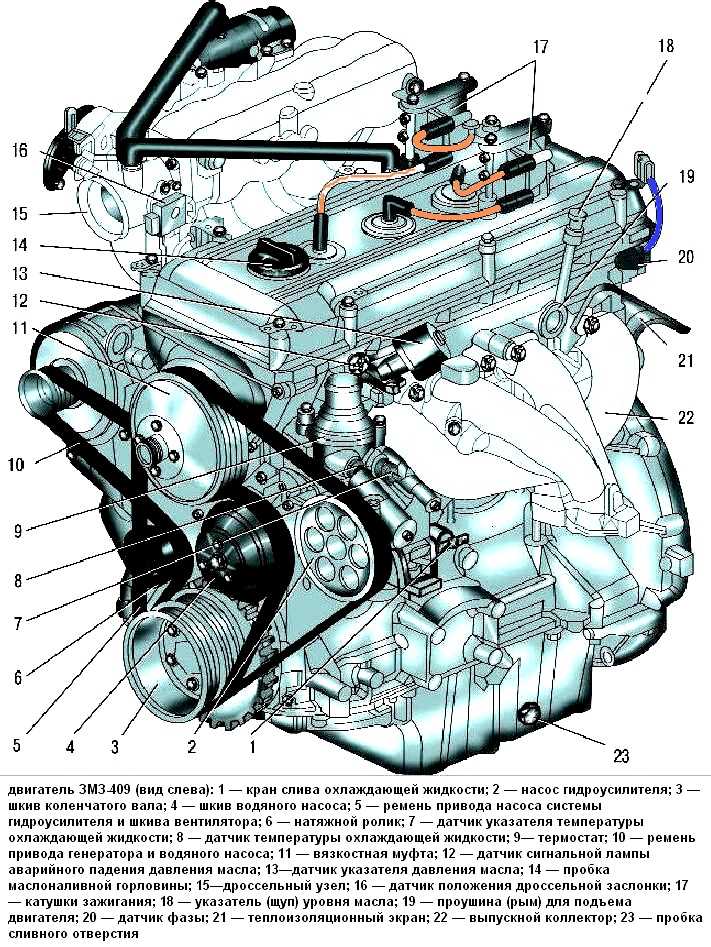

Головка блока цилиндров (ГБЦ) двигателя ЗМЗ-409 играет ключевую роль в обеспечении герметичности камер сгорания, распределения воздуха и топлива, а также отвода отработанных газов. При перегреве, пробое прокладки или нарушении компрессии возникает необходимость демонтажа ГБЦ. Работы требуют точности, соблюдения порядка откручивания болтов и последующей проверки состояния сопрягаемых поверхностей.

Перед началом процедуры необходимо отключить аккумулятор, слить охлаждающую жидкость и демонтировать впускной и выпускной коллекторы. Особое внимание следует уделить меткам на шестернях распределительных валов и цепи ГРМ – их смещение может привести к нарушению фаз газораспределения. Снятие ГБЦ следует выполнять только после фиксации коленчатого вала в положении ВМТ первого цилиндра.

ГБЦ ЗМЗ-409 крепится десятью болтами, затянутыми с определённым моментом и по строго заданной схеме. Перед их выкручиванием необходимо равномерно ослабить каждый болт в несколько этапов, начиная с центральных и переходя к крайним. Несоблюдение порядка может привести к деформации плоскости головки. После демонтажа головки следует проверить её на наличие трещин, прогибов и следов прорыва газов через прокладку.

Если головка подлежит повторной установке, обязательно провести её плоскостную шлифовку и очистку каналов охлаждения и смазки. Прокладка ГБЦ подлежит обязательной замене. Монтаж новой прокладки и самой головки требует точного соблюдения момента затяжки и последовательности болтов – для ЗМЗ-409 это 90 Н·м с последующей довороткой на 90 градусов.

Подготовка инструментов и материалов для демонтажа ГБЦ

Для снятия головки блока цилиндров двигателя ЗМЗ-409 потребуется точный набор инструментов. Обязательно наличие торцевых головок на 10, 12, 13, 14 и 17 мм, удлинителей, карданного шарнира и трещотки. Для откручивания болтов ГБЦ необходим динамометрический ключ с диапазоном от 20 до 100 Н·м.

Понадобится вороток с большой рукояткой для срыва затянутых крепежей. Для снятия впускного и выпускного коллекторов – накидные и рожковые ключи на 12 и 14 мм. Отсоединение шлангов и патрубков потребует плоскогубцев и отвертки с плоским и крестообразным жалом. Необходим шестигранник на 5 мм для демонтажа датчиков и некоторых элементов крепления.

Из материалов следует подготовить прокладку ГБЦ (рекомендуется оригинальная), герметик температуростойкий (до 300 °C) для элементов ГБЦ, медную смазку для резьбовых соединений, чистую ветошь, обезжириватель, а также ёмкость для слива охлаждающей жидкости не менее 10 литров. Для предотвращения повреждений поверхностей полезно иметь мягкие прокладки под элементы, снимаемые с двигателя.

Перед началом работ важно отключить минусовую клемму аккумулятора и слить охлаждающую жидкость через кран на радиаторе. Все элементы рекомендуется маркировать по мере снятия – это упростит обратную сборку. Желательно фотографировать сложные узлы перед демонтажем, чтобы зафиксировать их заводское положение.

Отключение аккумулятора и слив охлаждающей жидкости

Для слива охлаждающей жидкости открыть крышку расширительного бачка. Под переднюю часть радиатора подставить ёмкость не менее 10 литров. С правой стороны радиатора найти сливной кран – поворотом против часовой стрелки открыть его. Дождаться, пока жидкость полностью стечет. Затем открутить сливную пробку на блоке цилиндров – она находится с правой стороны двигателя, ближе к задней части, ключом на 14. При отсутствии пробки возможен демонтаж нижнего патрубка радиатора для ускорения слива.

После полного слива убедиться, что система не содержит остатков ОЖ: для этого сжать патрубки системы охлаждения. При необходимости использовать сжатый воздух для продувки, но не превышать давление 1,5 бар. Завершив процедуру, закрыть сливные отверстия и тщательно осмотреть места соединений на предмет утечек.

Снятие впускного и выпускного коллектора

Отключите клемму массы от аккумулятора для исключения короткого замыкания при работе с электрооборудованием. Дождитесь полного остывания двигателя, так как коллекторы напрямую контактируют с горячими выхлопными газами и антифризом.

Отсоедините датчики кислорода и температурные датчики, установленные на выпускном коллекторе. Снимите тепловой экран, зафиксированный болтами М6. Ослабьте крепление выхлопной трубы к коллектору, используя проникающую смазку на резьбовых соединениях. При необходимости примените рычаг для срыва прикипевших гаек.

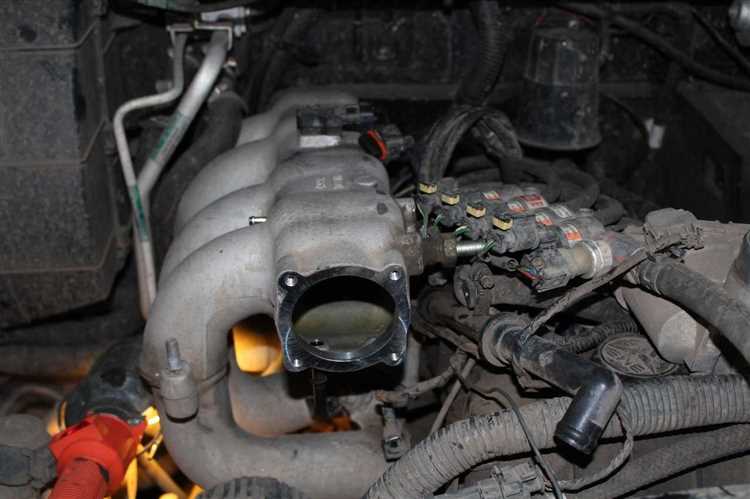

На впускном коллекторе отсоедините разъёмы форсунок, регулятора холостого хода, дроссельной заслонки и абсолютного датчика давления. Отсоедините вакуумные шланги и топливную рампу. Перед демонтажем топливной рампы сбросьте давление в системе через штуцер на топливной магистрали.

Открутите гайки и болты крепления впускного и выпускного коллектора к головке блока цилиндров. Используйте накидной ключ с удлинителем, так как доступ к крайним гайкам ограничен. Демонтаж удобнее выполнять в паре: один удерживает коллектор, второй откручивает крепления.

Разборка навесного оборудования и элементов ГРМ

Перед снятием головки блока цилиндров необходимо демонтировать все навесное оборудование и элементы газораспределительного механизма, мешающие доступу. Работы выполняются на остывшем двигателе, отключён аккумулятор.

• Снимите защиту двигателя, если она установлена.
• Слейте охлаждающую жидкость, открутив сливные пробки радиатора и блока цилиндров.
• Отсоедините патрубки системы охлаждения от термостата и водяного насоса.
• Снимите корпус воздушного фильтра, отсоединив патрубки и датчики (при наличии датчика массового расхода воздуха).

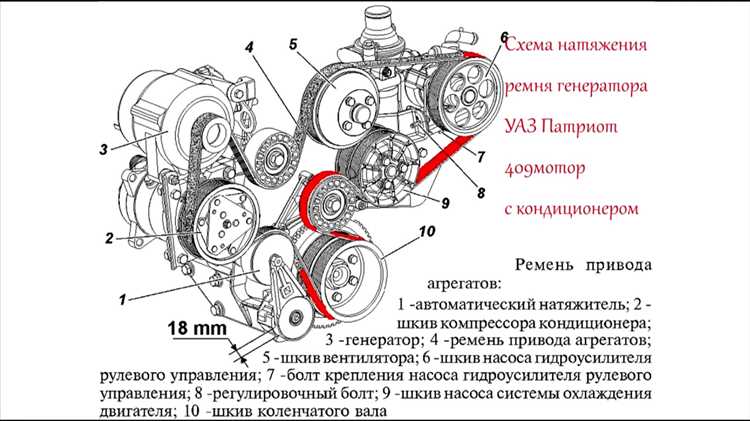

• Открутите генератор, ослабив натяжной болт и сняв приводной ремень. Не отсоединяйте провода, если генератор можно отвести в сторону.

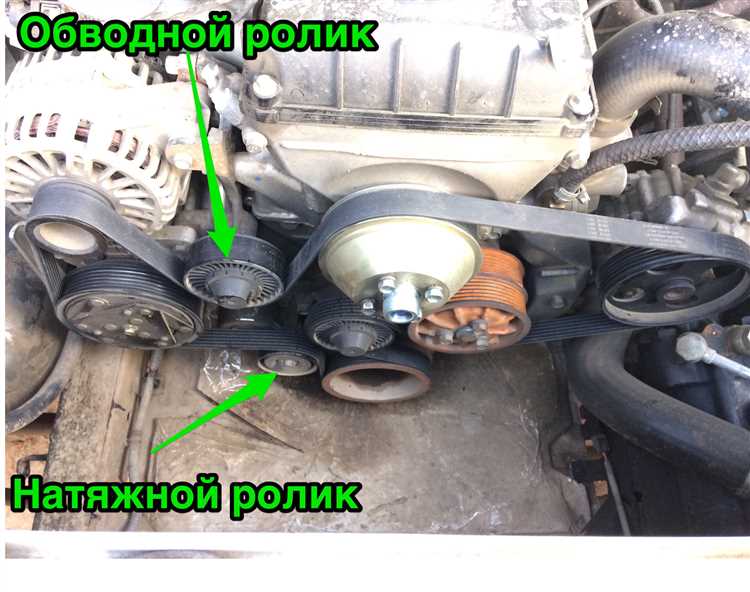

• Снимите натяжной и обводной ролики приводного ремня.
• Демонтируйте насос гидроусилителя рулевого управления, предварительно ослабив крепёж и сняв ремень. Насос можно отодвинуть в сторону, не отсоединяя шланги.
• Открутите компрессор кондиционера, если он установлен, и аккуратно уложите его в сторону, избегая перегиба магистралей.

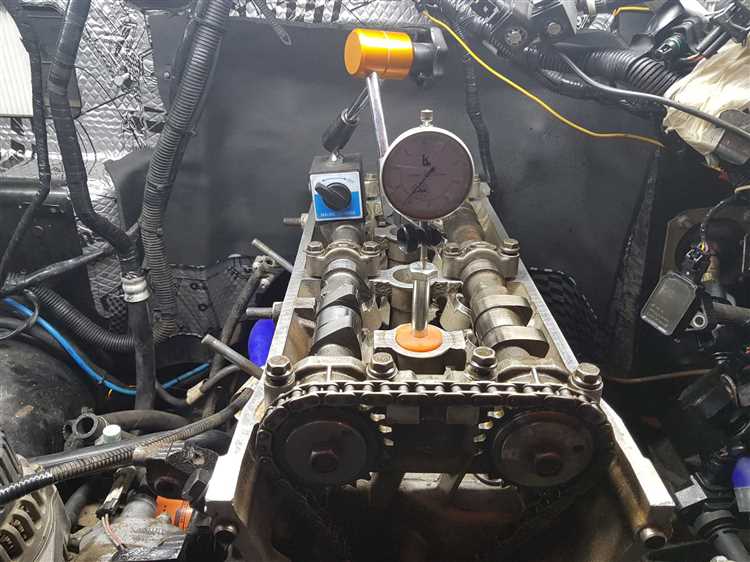

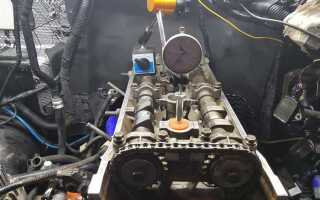

После снятия навесного оборудования приступайте к демонтажу элементов ГРМ:

1. Снимите верхнюю пластиковую крышку привода ГРМ, открутив болты по периметру.
2. Поверните коленчатый вал за центральный болт по часовой стрелке до совмещения меток: на шкиве распредвала и на крышке ГРМ, на шкиве коленвала и на приливе крышки масляного насоса.
3. Ослабьте болт натяжного ролика, снимите ремень ГРМ. Обратите внимание на его состояние – наличие трещин, износа зубьев, следов масла.
4. Открутите шкив распредвала, удерживая вал ключом с шестигранником. Снимите шкив.
5. Демонтируйте натяжной и обводной ролики, оцените состояние подшипников. При наличии люфта или шума – подлежат замене.
6. Открутите нижнюю крышку ГРМ. При её демонтаже внимательно следите за наличием прокладок или уплотнительных вставок.

Все снятые детали раскладывайте в порядке демонтажа. При повторной установке не допускайте контакта новых деталей ГРМ с маслом и охлаждающей жидкостью.

Отсоединение топливной рампы и системы зажигания

Перед снятием головки блока цилиндров на УАЗ Патриот 409 необходимо правильно отсоединить топливную рампу и систему зажигания для обеспечения безопасности и предотвращения повреждений компонентов.

Начните с отключения аккумулятора. Это предотвратит случайное замыкание или короткое замыкание во время работы. Убедитесь, что все системы на автомобиле обесточены, включая систему зажигания.

Далее, отсоедините топливную рампу. Для этого первым делом снимите крышку топливной рампы, если она имеется. Используйте специальный инструмент для ослабления зажимов, которые удерживают рампу на местах. Аккуратно отсоедините топливные шланги, избегая попадания топлива на открытые поверхности. Помните, что при отсоединении шлангов могут появиться остаточные пары топлива, поэтому следует подготовить контейнер для их сбора.

После этого отсоедините разъемы инжекторов от топливной рампы. Это важно сделать аккуратно, чтобы не повредить проводку и не допустить короткого замыкания. Используйте пассатижи или специальный инструмент для извлечения разъемов.

Теперь можно переходить к системе зажигания. Сначала отсоедините высоковольтные провода от катушек зажигания. Делайте это, придерживаясь осторожности, чтобы не повредить контакты. Для снятия проводов с катушек можно воспользоваться отверткой с пластиковой ручкой, чтобы избежать случайного замыкания.

После этого отсоедините разъемы проводки от катушек зажигания. Следует отметить, что на УАЗ Патриот 409 предусмотрены специфические зажимы, которые могут требовать использования специального инструмента для демонтажа. Не торопитесь и аккуратно снимайте разъемы, чтобы не повредить пластиковые элементы.

На этом этапе топливная рампа и система зажигания должны быть полностью отсоединены от двигателя, что позволит продолжить работу по снятию головки блока цилиндров.

Порядок откручивания болтов крепления ГБЦ

При снятии головки блока цилиндров (ГБЦ) на УАЗ Патриот 409 важно правильно открутить болты, чтобы избежать повреждений и обеспечить дальнейшую сборку. Неправильный порядок откручивания может привести к деформации головки или блока цилиндров. Следуйте следующим шагам:

1. Подготовка: перед откручиванием болтов обязательно отсоедините аккумулятор, снимите все необходимые компоненты, такие как впускной и выпускной коллекторы, крышку ГБЦ и ремень ГРМ.
2. Порядок откручивания: откручивайте болты по спиральному принципу, начиная с центральных и двигаясь к внешним болтам. Это помогает равномерно снизить давление на головку блока.
3. Первая ступень: откручивайте болты по очереди в несколько этапов, постепенно ослабляя их, не снимая полностью в одном ходе. Это предотвратит перекос головки.
4. Момент затяжки: используйте моментный ключ для обеспечения правильной затяжки болтов при установке. Начинать затяжку также нужно с центральных болтов и двигаться к наружным.
5. Проверка: после ослабления болтов, аккуратно снимите головку блока, избегая резких движений, чтобы не повредить прокладку.

Важно: используйте только качественные инструменты, чтобы избежать повреждения болтов и головки. Также, при повторной установке болтов ГБЦ, рекомендуется заменить их на новые, так как старые могут быть ослаблены при откручивании.

Снятие головки блока с двигателя без повреждений

Для успешного снятия головки блока цилиндров с двигателя УАЗ Патриот 409, без повреждений важно соблюдать последовательность и внимание к деталям. Первым шагом необходимо обеспечить безопасность, сняв аккумулятор и отсоединив все электрические соединения, которые могут помешать работе.

Перед снятием головки открутите все компоненты, которые могут быть расположены сверху, включая впускной и выпускной коллекторы, шланги и провода. Освободите двигатель от возможных препятствий, таких как генератор, насосы и другие вспомогательные агрегаты. При этом стоит запомнить или пометить местоположение крепежных элементов для последующей сборки.

Снимите болты крепления головки блока, начиная с центральных и двигаясь к краям. Это предотвратит перекос и уменьшит вероятность повреждения прокладки или деформации головки. Рекомендуется использовать динамометрический ключ для правильного затяжки болтов при сборке.

После откручивания болтов не пытайтесь немедленно извлечь головку. Используйте резиновый молоток, аккуратно постукивая по бокам головки для ослабления ее контакта с блоком. Делайте это равномерно, чтобы избежать смещения и повреждения поверхности.

При снятии головки обязательно следите за состоянием прокладки. Если прокладка имеет повреждения, ее следует заменить. Не допускайте попадания мусора или грязи в блок цилиндров или камеру сгорания, так как это может привести к серьезным повреждениям при дальнейшем обслуживании.

При необходимости используйте специальные приспособления для подъема и транспортировки головки, чтобы предотвратить механические повреждения. После снятия головки тщательно очистите ее от возможных отложений и следов масла, чтобы подготовить для дальнейшего ремонта или установки новой прокладки.

Проверка состояния поверхности блока и головки после демонтажа

После снятия головки блока цилиндров важно тщательно осмотреть состояние контактных поверхностей блока и головки. Эти элементы подвержены повышенным механическим и тепловым нагрузкам, и их состояние напрямую влияет на дальнейшую работу двигателя.

1. Проверка деформаций: Используйте шаблон или специальный линейный измеритель для проверки плоскости головки и блока. Допустимые отклонения плоскости головки не должны превышать 0,05 мм на 100 мм длины. Для блока допустимый порог отклонения – 0,1 мм на 100 мм. Если отклонения превышают эти значения, головку нужно отшлифовать, а блок – подвергнуть процедуре восстановления или замены.

2. Проверка состояния газораспределительных каналов и камер сгорания: На поверхности головки цилиндров могут образовываться трещины или повреждения от перегрева. Особое внимание стоит уделить состоянию мест вокруг клапанов и свечных отверстий. Если имеются признаки коррозии или трещины, головку необходимо заменить или провести сварочные работы с последующей шлифовкой.

3. Осмотр состояния поверхности блока цилиндров: Блок должен быть свободен от трещин, коррозии и следов перегрева. Важно тщательно осмотреть поверхность для обнаружения повреждений от прокладок, а также следов от перегрева. Прокладка должна прилегать ровно, без повреждений, чтобы избежать утечек в будущем. Поршневые каналы должны быть без механических повреждений и загрязнений, что может повлиять на работу поршней и колец.

4. Проверка состояния прокладки головки блока: Важным этапом является анализ состояния старой прокладки. Она может подсказывать о проблемах с двигателем, таких как перегрев или неравномерное распределение давления в камере сгорания. Неровности или повреждения на прокладке могут свидетельствовать о проблемах с герметичностью.

5. Прокачка каналов: Для предотвращения накопления мусора или загрязнений в охлаждающих и масляных каналах блока и головки цилиндров, важно промыть все эти элементы после демонтажа. Это поможет обеспечить нормальную циркуляцию жидкости и масла после сборки двигателя.

Вопрос-ответ:

Как снять головку блока цилиндров на УАЗ Патриот 409?

Для снятия головки блока цилиндров на УАЗ Патриот 409 необходимо выполнить несколько важных шагов. Сначала отключите аккумулятор и снимите все компоненты, которые могут мешать доступу к головке, такие как воздухозаборник, топливные трубки и проводку. Далее отсоедините трубопровод охлаждающей жидкости, ремень ГРМ и его компоненты. С помощью специального инструмента открутите гайки крепления головки и аккуратно снимите её. Обратите внимание, что необходимо соблюдать порядок откручивания болтов, чтобы избежать деформации блока.

Какие инструменты понадобятся для снятия головки блока цилиндров на УАЗ Патриот 409?

Для снятия головки блока цилиндров на УАЗ Патриот 409 потребуется стандартный набор инструментов, включая ключи и головки для откручивания болтов (обычно 10-13 мм), торцевые ключи для работы с креплениями ГРМ, а также шпильки для подъема головки, если они предусмотрены. Важно использовать динамометрический ключ для правильного затяжки болтов при установке головки обратно. Не лишним будет иметь под рукой контейнер для болтов и другие расходные материалы для герметизации.

Что делать, если головка блока цилиндров УАЗ Патриот 409 не снимается после откручивания болтов?

Если головка блока цилиндров не снимается после откручивания болтов, это может быть связано с затвердевшим герметиком или застрявшими соединениями. В таком случае попробуйте аккуратно постучать по головке мягким молотком через деревянный брусок, чтобы избежать повреждения поверхности. Можно также использовать специальные распорки, чтобы постепенно освободить головку от блока. Главное — не применять чрезмерные усилия, чтобы не повредить детали.

Нужно ли менять прокладку головки блока цилиндров на УАЗ Патриот 409 при каждом снятии?

Да, прокладка головки блока цилиндров на УАЗ Патриот 409 должна меняться каждый раз при снятии головки. Прокладка подвергается значительным нагрузкам и может потерять свою герметичность, особенно после нагрева и остывания двигателя. Новая прокладка обеспечит надежное соединение между головкой и блоком, предотвратит утечку жидкости или масла, а также повысит общую надежность работы двигателя.
