Снятие головки блока цилиндров на автомобиле УАЗ – процесс, требующий внимания к деталям и точности. Он может понадобиться при проведении капитального ремонта двигателя, замене прокладки или для диагностики повреждений. Чтобы избежать дополнительных проблем, важно соблюдать правильную последовательность действий и использовать необходимые инструменты.
Для начала потребуется подготовить автомобиль: отключите аккумулятор, демонтируйте элементы, мешающие доступу к головке блока цилиндров, такие как воздушный фильтр, коллектор, трубопроводы охлаждения и топливоподачи. Особое внимание стоит уделить снятию ремня ГРМ, чтобы избежать повреждения его зубьев или роликов при демонтаже головки.
Основной этап работы – это откручивание болтов головки блока цилиндров. Их расположение строго определено, и важно следить за правильной последовательностью затяжки и откручивания. Начинать стоит с болтов в центре и по кругу двигаться наружу, чтобы избежать деформации головки. Также не забудьте про маркировку компонентов и болтов, чтобы при сборке они встали на свои места без проблем.

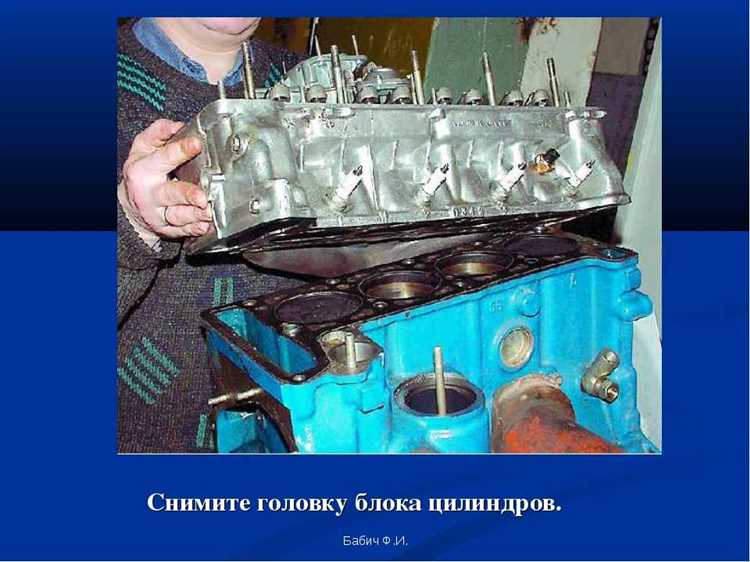

После снятия головки осмотрите поверхность блока на наличие дефектов и следов перегрева. При необходимости выполните шлифовку поверхности блока и головки для обеспечения плотного прилегания новой прокладки. Завершив все работы, установите новую прокладку и аккуратно соберите двигатель в обратной последовательности, следя за правильностью затяжки болтов в соответствии с техническими рекомендациями.
Подготовка инструментов и материалов для снятия головки блока цилиндров
Для снятия головки блока цилиндров на УАЗ потребуется набор инструментов, обеспечивающих точность и безопасность работы. Важно правильно подготовить все необходимые элементы, чтобы избежать повреждений деталей и ускорить процесс.
Основные инструменты:
1. Ключи и отвертки: Набор гаечных ключей (от 10 до 22 мм), трещотка с набором головок, крестовые и плоские отвертки для снятия крепежей и поддона. Необходимы ключи с удлинителями для доступа к труднодоступным болтам.
2. Торцевые головки: Для откручивания гаек головки блока цилиндров и креплений распределительного вала. Подберите головки с правильной длиной и размером для каждого болта.
3. Съемник шестерен: Если головка блока цилиндров требует снятия шестерен распределительного вала, используйте съемник для их аккуратного извлечения без повреждения.
4. Молоток и зубило: Молоток средней тяжести для работы с заклинившими элементами. Зубило нужно для отделения прокладки головки блока от поверхности блока, если она прилипла.
Материалы:
1. Герметик: При установке новой прокладки головки блока цилиндров используйте специальный герметик, подходящий для высоких температур и давления, например, на основе силикона. Это обеспечит герметичность соединений.
2. Прокладка головки блока цилиндров: При снятии головки обязательно замените прокладку на новую. Подберите подходящий тип прокладки в зависимости от модели двигателя и типа материала (асбестовый, медный или многослойный стальной).
3. Чистящие средства: Для очистки поверхности блока и головки используйте специальные средства, которые не повредят металл. Это поможет удалить остатки старой прокладки и загрязнения перед установкой новой.
Дополнительные рекомендации:
Для облегчения работы также можно использовать магнитный держатель для болтов, чтобы избежать их потери в процессе разборки. Также рекомендуется использовать специальную жидкость для промывки деталей двигателя, если они загрязнены углеродными отложениями.
Отключение аккумулятора и снятие компонентов, мешающих демонтажу
Перед началом демонтажа головки блока цилиндров на УАЗ необходимо отключить аккумулятор. Это обеспечит безопасность при работе с электрическими системами и предотвратит короткие замыкания. Следуйте следующим шагам:
- Отключите минусовой провод аккумулятора первым. Это поможет избежать случайного замыкания.
- После этого снимите плюсовой провод, аккуратно отсоединив его от клеммы аккумулятора.
- Если планируется длительный демонтаж, рекомендуется снять аккумулятор для предотвращения его разряда.
Далее нужно снять компоненты, которые могут мешать демонтажу головки блока цилиндров:
- Воздушный фильтр – снимается с воздухозаборника для получения доступа к верхней части двигателя.
- Ремень привода генератора – ослабьте натяжитель и снимите ремень для освобождения места для работы с головкой блока.
- Трубки и шланги – отсоедините все трубки системы охлаждения и топливные шланги, которые могут пересекать путь снятия головки.
- Трубки системы выпуска – отсоедините выпускной коллектор от головки блока цилиндров, используя ключи и гаечные ключи подходящего размера.
- Проводка – отсоедините электрические соединения, которые могут мешать снятию головки, включая датчики и проводку свечей зажигания.
Убедитесь, что все компоненты, мешающие снятию головки, отсоединены или перемещены в сторону. После этого можно приступать к разборке головки блока цилиндров.
Снятие системы впуска и выхлопа: шаги и важные моменты
Для снятия головки блока цилиндров на УАЗ необходимо сначала демонтировать элементы системы впуска и выхлопа, так как они могут мешать доступу к креплениям головки. Это важный этап, требующий внимательности к деталям и точности выполнения.
Шаг 1: Отключение аккумулятора – перед тем как приступить к разборке, отсоедините аккумулятор для предотвращения коротких замыканий или случайного запуска двигателя.
Шаг 2: Демонтаж воздушного фильтра и патрубков системы впуска – отсоедините воздуховод, воздушный фильтр и трубки, ведущие к впускному коллектору. Используйте плоскую отвертку, чтобы ослабить хомуты и аккуратно снять шланги, не повреждая их. Поставьте все детали в безопасное место, чтобы избежать загрязнения.
Шаг 3: Снятие впускного коллектора – открутите болты, крепящие впускной коллектор, начиная с внешних креплений. При этом следите за тем, чтобы не повредить прокладки или элементы крепления. После снятия коллектора очистите его от грязи и отложений.
Шаг 4: Демонтаж выхлопного коллектора – открутите болты, крепящие выхлопной коллектор к головке блока цилиндров. Это потребует использования специальных ключей, так как часто болты сильно прикипают из-за высоких температур. При необходимости используйте проникающую смазку для облегчения процесса.
Шаг 5: Отсоединение трубопроводов и датчиков – отсоедините все трубопроводы, датчики и элементы, которые могут мешать снятию системы выхлопа, такие как датчик кислорода или трубки системы рециркуляции. Следите за тем, чтобы не повредить проводку и шланги.
Шаг 6: Проверка состояния прокладок – после демонтажа системы впуска и выхлопа тщательно осмотрите все прокладки на наличие повреждений или износа. Если они подлежат замене, обязательно сделайте это до установки новой головки блока цилиндров.
Важные моменты: при снятии выхлопной системы учитывайте возможные коррозионные процессы, особенно если автомобиль эксплуатировался в условиях высоких температур или повышенной влажности. Используйте правильные инструменты для предотвращения повреждений и деформации деталей. Все крепежные элементы, болты и гайки рекомендуется менять на новые, так как старые могут быть изношены или повреждены.

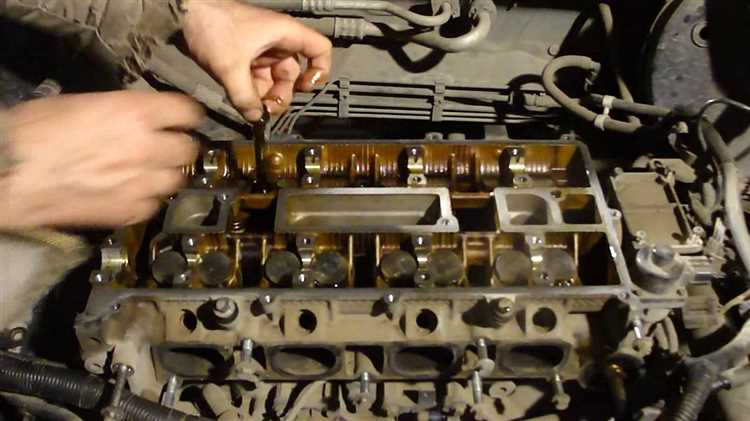

Отсоединение клапанных крышек и крепежных элементов головки блока
Перед началом работы убедитесь, что двигатель полностью остыл, а аккумулятор отсоединен для обеспечения безопасности.
1. Снимите клапанные крышки, открутив болты крепления. Эти болты, как правило, расположены по периметру крышки и требуют использования ключа с подходящим размером. Для предотвращения повреждений крышки используйте легкие удары молотком по ручке инструмента или постукивание по крышке при откручивании.
2. Снимите уплотнительные прокладки клапанных крышек, осматривая их на предмет износа. Если прокладки повреждены, замените их новыми, чтобы предотвратить утечки масла после сборки.
3. Переходя к головке блока, открутите болты крепления. Начинайте с болтов, расположенных ближе к центру, постепенно переходя к краям. Это предотвратит деформацию головки. Важно: порядок откручивания болтов строго соблюдается – от центра к краям или по схеме, указанной в руководстве.
4. Применяйте моментные ключи при затяжке болтов на каждом этапе. Для головки блока УАЗ стандартные значения момента затяжки могут варьироваться, обычно это 75-90 Нм для болтов крепления. Погрешности в моменте могут повлиять на герметичность или привести к повреждениям.
5. Обратите внимание на возможное попадание грязи или мусора в каналы после снятия крышек и крепежных элементов. Протирайте элементы и блок от загрязнений перед их повторной установкой.
6. Если при откручивании болтов возникнут трудности, используйте специальное средство для ослабления коррозии или прокачайте болты с помощью пневматического инструмента. Работайте аккуратно, чтобы избежать повреждения резьбы.
7. После снятия крышек и головки блока цилиндров, проверьте состояние направляющих клапанов, пружин и других компонентов. Это поможет предотвратить проблемы в дальнейшем при установке новой головки или клапанных механизмов.
Порядок откручивания болтов головки блока цилиндров
При снятии головки блока цилиндров на УАЗ важно соблюдать правильный порядок откручивания болтов, чтобы избежать повреждения прокладки и деформации блока. Откручивание следует начинать с центральных болтов и двигаться по спирали, постепенно переходя к внешним. Это позволяет равномерно распределить усилия и уменьшить риск перекоса головки.
1. Начать откручивание с болта, расположенного в центре головки блока. Обычно это болт, который находится в самом центре верхней части головки. Он удерживает конструкцию наиболее сильно, и его откручивание первым позволяет снизить нагрузку на остальные болты.
2. Далее откручивать болты в последовательности по спирали, двигаясь сначала к одному из углов, а затем на противоположную сторону. Это помогает равномерно ослабить давление на прокладку и предотвратить её повреждение.
3. После центрального болта откручивать болты в следующем порядке: второй ряд – болты, которые находятся на одинаковом расстоянии от центрального. Сначала откручиваются болты с одной стороны головки, затем с другой.
4. Последними откручиваются внешние болты, расположенные в самых дальних точках головки блока. Эти болты обычно испытывают наибольшее давление, и их откручивание в последнюю очередь помогает сохранить целостность конструкции.
5. Использование динамометрического ключа при откручивании помогает контролировать силу затяжки, исключая возможность повреждения резьбы или головки блока. Откручивайте болты равномерно, чтобы не создавать дополнительных напряжений в конструкции.

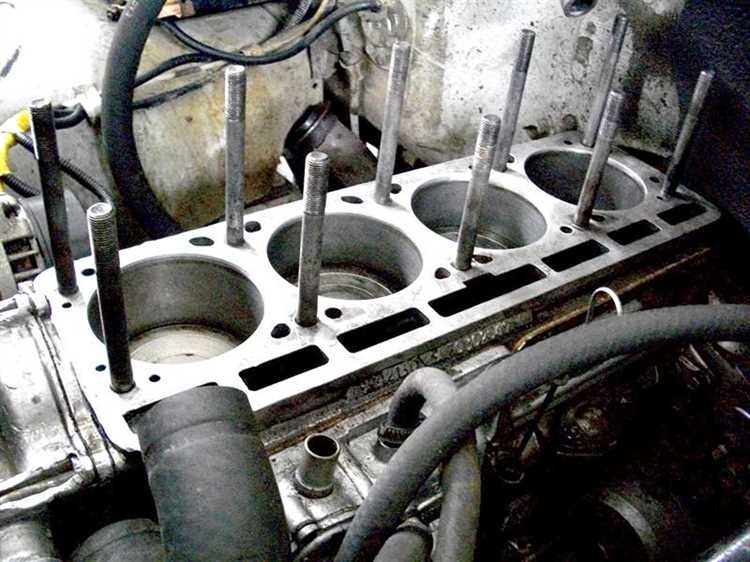

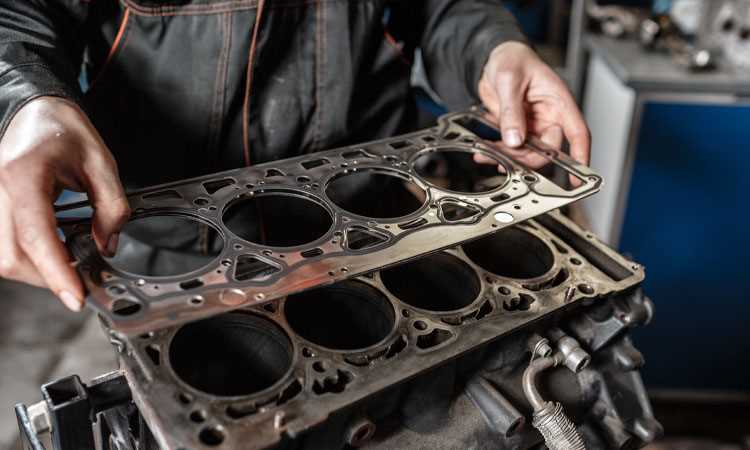

Проверка состояния прокладки головки блока после снятия
После снятия головки блока цилиндров необходимо тщательно проверить состояние прокладки. Это важный этап, который помогает выявить возможные повреждения, утечки и потенциальные проблемы с герметичностью двигателя.
Первым шагом является осмотр поверхности прокладки на наличие видимых дефектов: трещин, прогаров или вмятин. Повреждения, особенно в области цилиндров или каналов охлаждения, могут указывать на перегрев двигателя или проблемы с системой охлаждения.
Особое внимание стоит уделить краям прокладки. Если они имеют признаки деформации или прогара, это может свидетельствовать о неправильном затяжении головки блока или перегреве двигателя.
Также следует проверить, не присутствуют ли следы масла или антифриза на поверхности прокладки. Их наличие в избыточных количествах может указывать на утечку через прокладку, что снижает эффективность работы двигателя и может привести к его повреждению.
После осмотра прокладки, проверьте её толщину. Если прокладка деформирована или утратила свою форму, рекомендуется заменить её на новую. Даже незначительные повреждения могут привести к потере герметичности, что приведет к утечке газов и жидкостей, ухудшая работу двигателя.
Наконец, если прокладка была использована длительное время, даже если видимых повреждений нет, её следует заменить, поскольку она теряет свои изначальные характеристики, такие как эластичность и способность удерживать герметичность. Устаревшая прокладка может не обеспечить необходимую защиту и привести к серьёзным повреждениям двигателя в будущем.
Монтаж головки блока на место: советы по правильной установке
Перед тем как установить головку блока цилиндров на УАЗ, важно тщательно подготовить поверхность и выполнить несколько ключевых шагов, чтобы обеспечить правильную герметичность и долгосрочную работу двигателя.
Первым делом проверьте состояние плоскости блока цилиндров и самой головки. Поверхности должны быть чистыми, без следов коррозии, грязи или масла. Для этого используйте мягкую ткань и специальное средство для очистки. Если на поверхности есть повреждения, например, вмятины или трещины, головку лучше заменить или отдать на шлифовку.
Перед установкой головки блока обязательно проверьте состояние прокладки. Используйте только качественные прокладки, соответствующие заводским требованиям. При этом стоит помнить, что при установке новой прокладки нужно избегать ее перегибов и повреждений. Прокладка должна быть ровно размещена по всей поверхности блока.
Установите головку блока цилиндров на место, аккуратно соблюдая выемки для болтов и отверстия для болтов крепления. Нажимайте на головку равномерно, избегая перекоса. После этого начните затягивать болты, начиная с середины и постепенно двигаясь к краям. Это предотвратит деформацию головки и обеспечит равномерное прилегание прокладки.
Используйте динамометрический ключ для точной настройки момента затяжки. УАЗ рекомендовал затягивать болты в несколько этапов: сначала вручную, затем в два-три этапа с увеличением силы затяжки. Убедитесь, что все болты затянуты равномерно, чтобы избежать деформации или повреждения прокладки.
Не забывайте: после монтажа головки блока следует провести повторную проверку затяжки болтов после короткой поездки. Это поможет предотвратить утечку охлаждающей жидкости или масла.
Вопрос-ответ:
Как правильно снять головку блока цилиндров на УАЗ?
Для начала нужно подготовить рабочее место и инструменты. Следует снять все элементы, которые могут мешать доступу к головке блока цилиндров, такие как впускной и выпускной коллекторы, клапанную крышку, свечи зажигания и ремень ГРМ. Далее, откручиваем болты крепления головки, начиная с центральных и постепенно переходя к краям. Это предотвратит деформацию. После того как все болты будут сняты, аккуратно поднимите головку, избегая повреждений.
Какие ошибки часто совершают при снятии головки блока цилиндров на УАЗ?
Одна из частых ошибок – это недостаточная подготовка и отсутствие маркировки деталей, например, болтов. Это может привести к проблемам при установке головки обратно. Еще одна ошибка – это откручивание болтов в неправильной последовательности, что может привести к повреждениям головки или блока цилиндров. Нельзя забывать о соблюдении осторожности при снятии и транспортировке головки, так как она может быть достаточно тяжелой и хрупкой.
Какие инструменты нужны для снятия головки блока цилиндров на УАЗ?
Для снятия головки блока цилиндров на УАЗ потребуется несколько инструментов. Основной набор включает торцевые ключи, головки и удлинители для откручивания болтов, ключи для снятия коллекторов и свечей зажигания, а также инструмент для демонтажа ремня ГРМ. Важно также иметь магниты для сбора болтов, чтобы они не потерялись в процессе работы.
Можно ли снять головку блока цилиндров без профессионального оборудования?
Да, головку блока цилиндров можно снять и без специализированного оборудования, если у вас есть базовые инструменты и опыт работы с автомобилями. Главное – соблюдать последовательность действий и не торопиться, чтобы избежать повреждений. Однако в случае сложностей или при отсутствии опыта рекомендуется обратиться к специалистам, чтобы избежать ошибок и повреждений двигателя.
Как правильно подготовить двигатель перед снятием головки блока цилиндров?
Перед снятием головки блока цилиндров важно тщательно подготовить двигатель. Отключите аккумулятор, чтобы избежать короткого замыкания. Затем снимите все элементы, мешающие доступу к головке: ремень ГРМ, коллекторы, клапанную крышку и свечи зажигания. Обязательно проверьте наличие охлаждающей жидкости в системе и слейте ее, чтобы избежать проливания во время демонтажа. После этого можно переходить к откручиванию болтов головки, начиная с центральных.
Как правильно снять головку блока цилиндров на УАЗ?
Чтобы снять головку блока цилиндров на УАЗ, необходимо соблюдать несколько важных шагов. Начните с того, что снимите все сопутствующие детали, такие как воздуховоды, топливопровод, систему охлаждения и ремень ГРМ. Затем открутите болты крепления головки. Болты должны откручиваться по спиральной схеме, начиная с середины и двигаясь к краям, чтобы равномерно снять нагрузку. После того как все болты сняты, аккуратно поднимите головку блока цилиндров, избегая повреждений. Помните, что перед установкой новой прокладки необходимо тщательно очистить поверхность блока и головки от загрязнений и остатков старой прокладки. После сборки следите за моментом затяжки болтов в соответствии с рекомендациями производителя.
Какие ошибки часто допускают при снятии головки блока цилиндров на УАЗ?
Одной из распространённых ошибок является неправильная последовательность откручивания болтов крепления головки. Это может привести к деформации головки или блока. Многие автовладельцы также забывают снять все элементы, которые могут мешать снятию головки, такие как патрубки или проводку. Часто не обращают внимания на необходимость проверки и замены прокладки, что может привести к утечкам в будущем. Не следует забывать о том, что перед установкой новой головки важно проверить состояние поверхности блока и головки. Оставление остатков старой прокладки или грязи на этих частях может привести к повреждениям или нарушению герметичности.
