Как снять головку блока цилиндров уаз

Снятие головки блока цилиндров УАЗ – процесс, требующий точности и аккуратности. Это может понадобиться при ремонте двигателя, устранении повреждений, или для замены прокладки. Для выполнения задачи потребуется стандартный набор инструментов, а также знание последовательности действий, чтобы не повредить детали и избежать лишней работы.

Шаг 1: Подготовка автомобиля

Прежде чем приступить к снятию головки блока, необходимо подготовить автомобиль. Остановите двигатель, дайте ему остыть, чтобы избежать ожогов при контакте с горячими поверхностями. Снимите аккумулятор для предотвращения коротких замыканий. Также рекомендуется поднять переднюю часть автомобиля для удобства доступа к двигателю.

Шаг 2: Снятие всех внешних компонентов

Начните с снятия воздушного фильтра, гофры и других компонентов, которые могут мешать доступу к головке блока. Далее отсоедините систему охлаждения, сняв патрубки и шланги. Важно запомнить расположение всех деталей, чтобы при сборке не возникло проблем с их установкой.

Шаг 3: Отключение системы питания и зажигания

Следующий этап – отсоединение топливных шлангов и проводов системы зажигания. Это необходимо для того, чтобы не повредить компоненты, когда головка будет снята. Освободите соединения проводки, включая датчики и провода. Не забудьте снять свечи зажигания для обеспечения безопасности работы.

Шаг 4: Отвинчивание болтов крепления головки

Перед тем как снять головку, нужно открутить болты крепления. Делайте это поэтапно, начиная с центральных болтов и постепенно переходя к краям. Это поможет избежать деформации головки. Используйте моментный ключ, чтобы не затянуть болты слишком сильно или недостаточно, что может привести к повреждению резьбы.

Шаг 5: Снятие головки блока цилиндров

Когда все болты откручены, аккуратно поднимите головку блока цилиндров. Важно избегать резких движений, чтобы не повредить прокладку или другие элементы. Если головка не снимается легко, можно аккуратно постучать по ней деревянным молотком, чтобы ослабить зажим.

Шаг 6: Осмотр и подготовка к сборке

После снятия головки тщательно осмотрите ее и поверхность блока на наличие повреждений или износа. Убедитесь, что все каналы и поверхности чисты, а прокладка полностью снята. Проверьте целостность болтов и других крепежных элементов, чтобы при установке головки не возникло проблем.

Подготовка к снятию головки блока цилиндров УАЗ: необходимые инструменты

Для снятия головки блока цилиндров УАЗ потребуется набор специализированных инструментов. Начать стоит с подготовки стандартного набора гаечных ключей. Для работы с болтами, удерживающими головку, понадобятся ключи с размером 12-14 мм. Хорошо иметь комплект торцевых головок с длинным удлинителем для труднодоступных мест.

Важно использовать динамометрический ключ для установки болтов с необходимым усилием, что предотвратит повреждения резьбы или уплотнителей. Также стоит запастись набором пассатижей для снятия трубок и шлангов, которые могут мешать доступу к болтам крепления.

Для снятия головки без повреждений нужно иметь под рукой молоток с пластиковой или резиновой насадкой, чтобы избежать повреждения поверхности. К тому же потребуется съемник для клапанов, если предстоит их демонтаж.

Отдельно стоит выделить необходимость в съемнике для прокладки головки, который позволит аккуратно снять старую прокладку, не повредив поверхность блока цилиндров. Для удаления грязи и остатков масла используйте чистые тряпки и специальные жидкости для очистки деталей.

Не забудьте о защите рабочих поверхностей. Для этого рекомендуется использовать защитные коврики или пленку, чтобы избежать попадания мусора и пыли на детали двигателя.

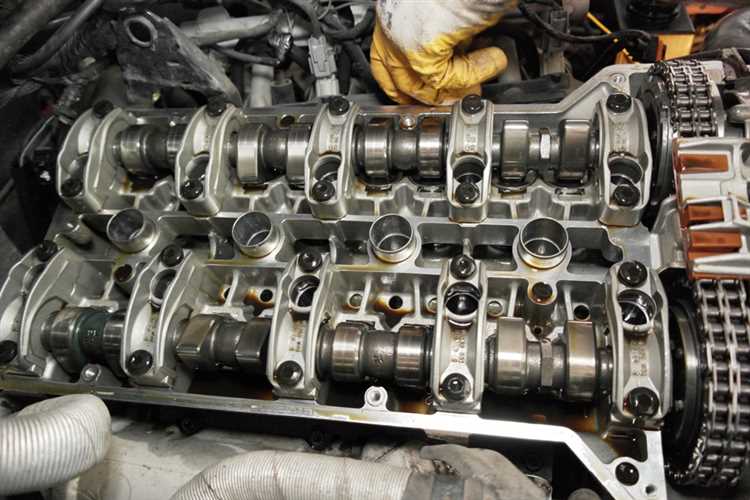

Отключение системы охлаждения и снятие аксессуаров с двигателя

Перед тем как приступать к демонтажу головки блока цилиндров, необходимо подготовить двигатель. Начните с отключения системы охлаждения. Для этого снимите крышку радиатора и слейте антифриз в подходящую ёмкость. Открутите патрубки от радиатора и термостата, внимательно следя, чтобы не повредить резиночки и соединительные элементы.

После слива охлаждающей жидкости отсоедините радиатор от двигателя, открутив крепежные болты. Подготовьте место для его безопасного хранения, чтобы избежать повреждений. Далее, отсоедините шланги от водяного насоса и снимите его. Проверьте состояние всех резинок и прокладок, так как они могут потребовать замены при сборке.

Теперь займитесь снятием аксессуаров с двигателя. Начните с отсоединения аккумулятора, чтобы исключить возможное замыкание при работе с электрическими компонентами. Снимите генератор, ослабив натяжной механизм ремня и открутив крепежные болты. Уберите генератор в сторону.

Затем отсоедините стартер, предварительно отсоединив электрические разъёмы и открутив его крепеж. После стартер снимите и отложите. Если на вашем двигателе есть компрессор кондиционера или насос гидроусилителя руля, также отсоедините их, ослабив натяжение ремней и открутив крепежные болты.

После снятия всех аксессуаров и отвода системы охлаждения, двигайтесь дальше, проверив все электрические соединения и компоненты, которые могут мешать снятию головки блока цилиндров. Убедитесь, что все элементы отсоединены и находятся в безопасном положении.

Порядок ослабления и снятия болтов крепления головки блока цилиндров

Для правильного ослабления и снятия болтов крепления головки блока цилиндров на УАЗ необходимо соблюдать точную последовательность. Это предотвращает деформацию головки и других компонентов. Следующие шаги помогут выполнить эту операцию корректно:

1. Подготовка двигателя:

Перед началом работы убедитесь, что двигатель остыл, так как горячие детали могут вызвать ожоги или повреждения. Отключите аккумулятор и снимите все элементы, мешающие доступу к головке блока цилиндров.

2. Последовательность ослабления болтов:

Болты головки блока цилиндров необходимо ослаблять в определенном порядке. Это важно для равномерного распределения нагрузки на головку и предотвращения её деформации. Рекомендуется начинать с центральных болтов, постепенно переходя к внешним. Обычно порядок следующий:

• Первые два болта по диагонали (в центре головки).
• Следующие два болта по диагонали (слева и справа от центральных).
• Оставшиеся болты ослабляются в таком же порядке, двигаясь к краям головки.

3. Ослабление болтов:

Используйте моментный ключ, чтобы ослабить болты. Это поможет избежать повреждений резьбы и излишнего усилия. Момент ослабления должен быть минимальным, чтобы не повредить уплотнительные элементы.

4. Порядок снятия болтов:

После того как все болты ослаблены, начинайте их поочередное выкручивание. Начните с центральных болтов, продолжайте по диагонали и заканчивайте внешними болтами. Таким образом, вы обеспечите равномерное снятие головки блока.

5. Дополнительные рекомендации:

Не применяйте слишком большое усилие при снятии болтов, чтобы избежать их повреждения или износа. Если болт заедает, используйте проникающее масло для его облегченного снятия.

6. Контроль состояния болтов:

После снятия головки блока цилиндров внимательно осмотрите болты на наличие повреждений или следов износа. При необходимости замените их на новые, так как поврежденные болты могут привести к повторной утечке или ослаблению крепления.

Извлечение головки блока цилиндров: советы по безопасному снятию

Процесс снятия головки блока цилиндров УАЗ требует внимательности и соблюдения последовательности. Неправильное извлечение может повредить компоненты двигателя, что приведет к дополнительным расходам. Рассмотрим ключевые этапы и рекомендации по безопасному снятию головки блока цилиндров.

• Подготовка двигателя: Перед началом работ убедитесь, что двигатель остыл. Отключите аккумулятор, чтобы избежать короткого замыкания.
• Удаление деталей, мешающих доступу: Снимите элементы, которые могут помешать снятию головки, включая впускной и выпускной коллекторы, систему охлаждения, а также провода и шланги. При этом следите за маркировкой, чтобы при сборке не возникло путаницы.
• Оценка состояния крепежа: Проверьте болты головки блока. Они должны быть очищены от грязи и ржавчины, чтобы обеспечить нормальный процесс откручивания. Если болты сильно затянуты, используйте проникающую смазку.
• Порядок откручивания болтов: Откручивайте болты строго в определенной последовательности, чтобы избежать деформации головки. Начинайте с болтов в центре и двигайтесь к краям, следуя схеме, указанной в инструкции к автомобилю.
• Использование инструмента: Применяйте торцевой ключ с удлинителем для равномерного усилия при откручивании болтов. Обратите внимание на момент затяжки при установке новых болтов.
• Осторожность при извлечении головки: После откручивания болтов аккуратно приподнимите головку с помощью двух или более людей. Если головка не поддается, не применяйте излишнюю силу, попробуйте аккуратно поддеть ее, используя специальные инструменты, например, рычаги.
• Осмотр головки и блока цилиндров: После снятия головки внимательно осмотрите ее поверхность и прокладки на предмет повреждений. Также проверьте блок цилиндров на наличие трещин и других дефектов.

Соблюдение этих рекомендаций поможет избежать повреждений и ускорить процесс снятия головки блока цилиндров без лишних сложностей. Важно работать аккуратно, поочередно снимая компоненты, и не торопиться при извлечении головки. Это предотвратит возможные повреждения и обеспечит правильную сборку после ремонта.

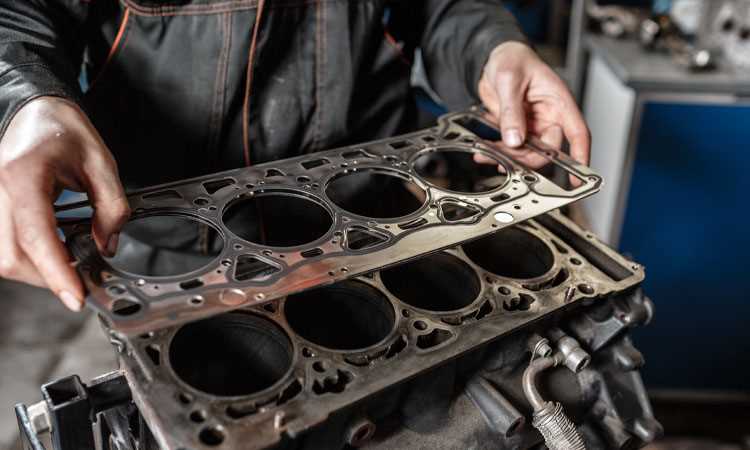

Проверка состояния головки блока после демонтажа: что искать

Сразу после снятия головки блока цилиндров УАЗ необходимо очистить ее от остатков прокладки, масла и нагаров. Для этого используют пластиковый или деревянный шпатель и очищающие средства, не повреждающие алюминиевые поверхности.

Осмотрите плоскость прилегания к блоку цилиндров. Даже незначительная деформация (более 0,05 мм на длине 100 мм) может привести к утечкам газа или охлаждающей жидкости. Контроль проводят линейкой и щупами. При выявлении кривизны требуется шлифовка на специализированном оборудовании.

Проверьте наличие трещин между седлами клапанов и в области свечных колодцев. Трещины визуально заметны после обезжиривания, но для уверенности применяют метод с керосином: нанести с одной стороны, наблюдать с противоположной. Просачивание указывает на наличие повреждений.

Измерьте высоту головки блока. Уменьшение ниже допустимой нормы (для большинства моделей УАЗ не менее 94 мм) может свидетельствовать о предыдущей шлифовке и необходимости замены головки.

Осмотрите седла клапанов на предмет раковин, выкрашиваний и следов прогорания. Неровности седел ухудшают герметичность камеры сгорания. Проверка производится с помощью керосина и установленных клапанов: при заполнении камеры керосином в течение 2–3 минут не должно быть утечек.

Проверьте направляющие втулки клапанов. При покачивании стержня в открытом положении допускается минимальный люфт – не более 0,2 мм. Износ влияет на расход масла и компрессию. Измерения выполняют индикатором часового типа.

Осмотрите резьбу в отверстиях под шпильки и свечи. Поврежденные участки необходимо восстанавливать с помощью резьбовых вставок. Нельзя допускать самопроизвольного выкручивания свечей или ослабления шпилек ГБЦ при эксплуатации.

Установка головки блока цилиндров на место: правильная последовательность действий

1. Очистить привалочные поверхности блока цилиндров и ГБЦ от остатков старой прокладки и нагара. Использовать пластиковой или медной щеткой, исключая повреждение поверхности.
2. Проверить плоскостность головки и блока. Допустимое отклонение – не более 0,05 мм на 100 мм длины. При превышении – произвести фрезеровку.
3. Нанести тонкий слой моторного масла на резьбовую часть и шайбы болтов крепления ГБЦ. Сухая установка болтов недопустима.
4. Установить новую прокладку ГБЦ строго по направляющим штифтам. Повреждение или смещение исключают повторное использование.
5. Осторожно опустить головку на блок цилиндров, избегая ударов и перекосов. Проверить совпадение всех отверстий.

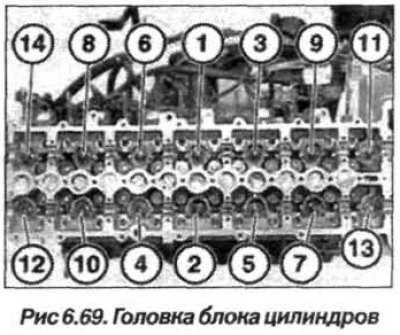

6. Вкрутить болты крепления вручную до легкого упора по схеме затяжки, указанной в технической документации (обычно от центра к краям крест-накрест).
7. Произвести затяжку в три этапа:
   • Первый – 40 Н·м;
   • Второй – 90 Н·м;
   • Третий – доворачивание на 90 градусов.
8. Установить коромысло, отрегулировать зазоры клапанов в соответствии с нормой (0,35 мм для холодного двигателя УАЗ с ГБЦ 417/421).
9. Подключить все ранее снятые элементы: выпускной коллектор, впускной, систему охлаждения, проводку и топливопроводы.
10. Заполнить систему охлаждения, прокачать, проверить герметичность соединений.
11. Запустить двигатель, дать поработать на холостом ходу до прогрева. Проверить отсутствие утечек и посторонних звуков.
12. После пробега 500 км выполнить повторную проверку момента затяжки болтов ГБЦ. При необходимости – подтянуть.

Вопрос-ответ:

Какие инструменты нужны для снятия головки блока на УАЗ?

Для выполнения этой процедуры понадобятся: набор торцевых и накидных ключей (обязательно — головка на 17 и удлинитель), вороток, трещотка, отвёртки, магнитный держатель (на случай утери мелких деталей), скребок для очистки прокладки, моментный ключ для обратной сборки, а также ёмкость для охлаждающей жидкости и маслоуловитель. Желательно подготовить чистые тряпки или ветошь для уборки подтёков. Если двигатель старый, может потребоваться проникающая смазка для откручивания «прикипевших» гаек.

Нужно ли сливать охлаждающую жидкость перед снятием головки блока цилиндров?

Да, перед снятием головки обязательно нужно слить охлаждающую жидкость. Иначе при откручивании головки часть жидкости попадёт в цилиндры, масло или разольётся по моторному отсеку. Это может привести к повреждению компонентов и затруднить последующую сборку. Слив производится через кран на радиаторе или сливное отверстие на блоке. После этого желательно открыть крышку расширительного бачка для полного выхода жидкости из системы.

Можно ли снять головку блока без демонтажа коллектора на УАЗ?

На практике — возможно, но крайне неудобно. Если не снять впускной и выпускной коллекторы, доступ к крепёжным болтам и возможность безопасно приподнять головку будет сильно ограничена. Особенно это касается автомобилей с установленным карбюратором или впрыском, где проводка и трубки затрудняют манипуляции. Поэтому в большинстве случаев коллекторы демонтируют заранее, чтобы избежать повреждений и упростить работу.

На что обратить внимание при осмотре снятой головки блока?

После снятия головки нужно внимательно осмотреть её на наличие трещин, следов перегрева, прогаров в районе клапанов и герметичности посадки прокладки. Особенно тщательно проверяются места между цилиндрами и рядом с охлаждающими каналами. Также важно оценить состояние поверхности — она должна быть ровной. При наличии явных неровностей или следов коррозии может потребоваться шлифовка. Клапаны, направляющие втулки и седла тоже нужно проверить на износ и целостность.

Как правильно откручивать болты головки блока, чтобы не повредить резьбу?

Откручивание нужно начинать только на полностью остывшем двигателе. Болты отворачивают в строго определённой последовательности — от краёв к центру по диагонали, по несколько оборотов за раз, чтобы избежать перекосов. Использовать нужно подходящий по размеру инструмент, желательно с удлинителем. Если болт идёт туго, не стоит резко дёргать — лучше попробовать аккуратно расшевелить, при необходимости применив проникающую жидкость. Нарушение порядка или избыточное усилие могут привести к срыву резьбы или деформации головки.
