На инжекторной версии ВАЗ 2107 реле стартера располагается не под капотом, как можно было бы ожидать, а в салоне автомобиля. Оно размещено в монтажном блоке, который находится под торпедо, с левой стороны, рядом с рулевой колонкой. Этот блок содержит несколько реле и предохранителей, отвечающих за ключевые функции системы запуска двигателя.
Конкретное реле стартера – стандартное пятиконтактное реле типа 90.3747 или аналог – установлено в верхнем ряду монтажного блока, ближе к центру. Определить его можно по маркировке на корпусе или по схеме, нанесённой на обратной стороне крышки блока. Для доступа необходимо аккуратно снять декоративную панель под рулем и вытащить пластиковую крышку с фиксаторами.
При диагностике отказов запуска двигателя важно убедиться в работоспособности этого реле. Проверка включает прослушивание характерного щелчка при повороте ключа зажигания, а также измерение напряжения на управляющем контакте. При отсутствии сигнала рекомендуется проверить состояние контактов, наличие окисления и прочность фиксации колодки.
Где именно находится реле стартера под капотом ВАЗ 2107 инжектор
Реле стартера на ВАЗ 2107 с инжекторным двигателем располагается в моторном отсеке, ближе к левому крылу по ходу движения автомобиля. Оно закреплено на внутренней стороне кузова рядом с монтажным блоком, в непосредственной близости от аккумулятора.
Для доступа к реле откройте капот и найдите монтажный блок с предохранителями и реле, расположенный слева от аккумулятора. Реле стартера – это одно из стандартных четырёхконтактных реле черного или серого цвета, часто обозначенное маркировкой «старт» или с номером, соответствующим схеме автомобиля. В некоторых случаях оно может находиться вне основного монтажного блока, на кронштейне рядом с ним – обращайте внимание на идущие к нему толстые провода от замка зажигания и втягивающего реле стартера.
Рекомендация: перед проверкой или заменой убедитесь, что питание с аккумулятора снято. При замене используйте реле с аналогичными характеристиками: рабочее напряжение 12 В, ток не ниже 30 А.
Как визуально распознать реле стартера среди других элементов
Реле стартера на ВАЗ 2107 инжектор обычно располагается в моторном отсеке, ближе к левой стороне перегородки между двигателем и салоном. Оно представляет собой небольшой пластиковый блок прямоугольной формы с четырьмя выходящими из него контактами и подключённой клеммной колодкой.

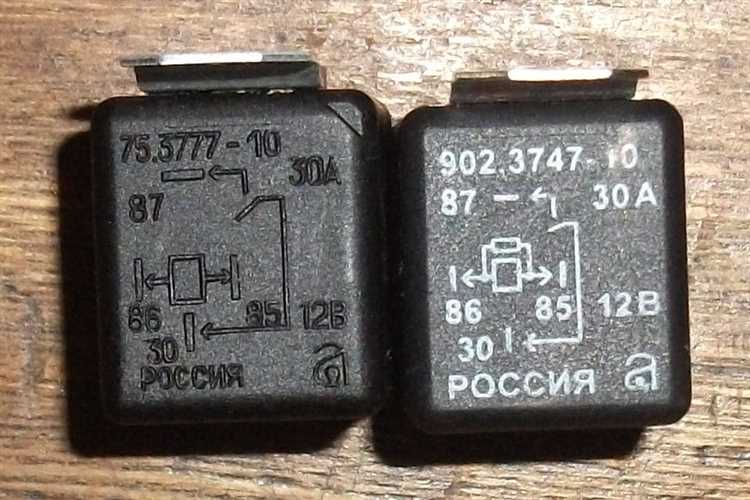

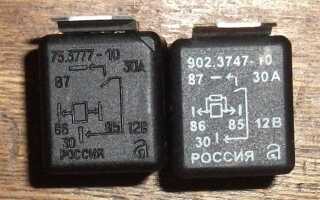

Основной визуальный ориентир – маркировка на корпусе. На большинстве реле указаны цифры 85, 86, 87 и 30, что соответствует стандартной схеме подключения. Цвет корпуса чаще всего чёрный или серый, без металлического основания, в отличие от реле бензонасоса, которое может иметь крепёж под болт.
Реле стартера обычно не имеет радиатора охлаждения, в отличие от некоторых других электронных модулей. Находится оно рядом с монтажным блоком или на отдельном креплении около аккумулятора. Относительно других реле – чуть крупнее, а провода к нему толще, особенно контакт 30, ведущий от аккумулятора.
Если отсоединить колодку – на одном из контактов реле при включенном зажигании должно появляться напряжение. Это ещё один признак, подтверждающий назначение реле.
Для проверки можно слегка пошевелить реле: при включении зажигания должно быть слышно характерное щелчковое срабатывание. Это не применяется к другим пассивным реле, которые не работают в момент пуска двигателя.
Какие инструменты понадобятся для доступа к реле стартера
Для доступа к реле стартера на ВАЗ 2107 с инжекторным двигателем потребуется набор инструментов, обеспечивающих демонтаж декоративных и технических элементов в подкапотном пространстве и салоне. Обязателен крестовой отвертка средней длины для снятия панели под рулевой колонкой, где часто размещено реле.
Гаечный ключ на 10 необходим для откручивания креплений кожуха и клемм аккумулятора. Это исключает вероятность короткого замыкания при работе с электросистемой. Удобен трещоточный вороток с удлинителем и головкой на 10 мм для труднодоступных мест, особенно если реле закреплено под торпедо с внутренней стороны перегородки моторного отсека.
Рекомендуется использовать фонарь или налобный светильник для работы в условиях ограниченной видимости. Также пригодится изолента для временной фиксации разъемов и предотвращения касания оголённых контактов. Плоская отвертка может понадобиться для отсоединения фишек с защелками без повреждения пластика.
Порядок действий для проверки целостности реле стартера
Отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электросистемой.
Найти реле стартера в монтажном блоке под капотом: у инжекторного ВАЗ 2107 оно чаще всего расположено в блоке с предохранителями рядом с правым крылом, либо крепится отдельно на щите моторного отсека.
Снять реле из гнезда, аккуратно потянув вверх за корпус. Осмотреть контакты на предмет следов окисления, нагара или оплавления. При наличии повреждений заменить реле.
Подключить мультиметр в режиме прозвонки к контактам управляющей обмотки реле (обычно это клеммы 85 и 86). При исправной обмотке прибор должен показать сопротивление в диапазоне 60–100 Ом. Значение вне этого диапазона говорит о повреждении катушки.
Проверить срабатывание реле: подключить к контактам 85 и 86 питание 12 В от внешнего источника. При этом должен быть слышен щелчок – признак замыкания силовой группы контактов.
Убедиться в работоспособности силовой части реле. Установить мультиметр в режим измерения сопротивления и подключить его к силовым контактам 30 и 87. Без подачи напряжения сопротивление должно быть бесконечным. После подачи 12 В на управляющие контакты 85 и 86, сопротивление должно резко упасть до нуля – это подтверждает целостность контактной группы.
Если реле не срабатывает или сопротивление силовой цепи не изменяется, заменить реле на новое с аналогичными параметрами.
Возможные причины отсутствия реле на штатном месте
Если при осмотре монтажного блока ВАЗ 2107 с инжекторным двигателем реле стартера отсутствует на предусмотренном заводом месте, это может свидетельствовать о ряде технических или эксплуатационных факторов.
- Реле было удалено при установке обходного решения. Часто владельцы или автослесари заменяют штатную схему включения стартера на прямое соединение, чтобы исключить возможные сбои, что может привести к перегреву проводки и ускоренному износу контактной группы замка зажигания.
- Переделка электропроводки. В процессе самостоятельного ремонта или тюнинга могла быть изменена схема подключения, и реле переместили в другое место – под торпеду, к левой стойке или рядом с блоком управления двигателем.
- Неоригинальный блок предохранителей. При замене штатного монтажного блока на аналог от другой модели (например, карбюраторной версии) реле стартера может отсутствовать конструктивно. В таких случаях его устанавливают вне блока, напрямую на проводке.
- Некачественный ремонт. При ремонте после аварии или короткого замыкания реле могли просто не вернуть на место либо заменить проводку без учета полного соответствия штатной схеме.
- Коррозия или перегрев контактной группы. В случае выхода из строя разъема реле его могли удалить, временно замкнув контакты для запуска. Это решение небезопасно и требует срочной диагностики с восстановлением штатной схемы.
Для точного выявления причины рекомендуется сверить схему электропроводки конкретного года выпуска автомобиля, проверить наличие перемычек, изменений в разъемах и нестандартных соединений в моторном отсеке и под панелью приборов.
Что делать, если реле стартера не соответствует заводской схеме
Если реле стартера на ВАЗ 2107 инжектор не соответствует заводской схеме, это может привести к неисправностям в системе пуска двигателя. В первую очередь, необходимо убедиться, что установленное реле подходит для модели вашего автомобиля по характеристикам и месту расположения.
При установке реле, не подходящего по схеме, могут возникнуть проблемы с его подключением, а также с работой самого стартера. Реле стартера ВАЗ 2107 инжектор в стандартной комплектации расположено в блоке предохранителей под капотом. Оно подключается к цепи питания через предохранитель и массу.
Если вы обнаружили, что реле отличается от оригинала, выполните следующие шаги:
1. Проверьте маркировку реле – на корпусе реле должно быть указано его номинальное напряжение и сила тока. Для ВАЗ 2107 инжектор это обычно 12 В и сила тока около 30 А. Убедитесь, что реле, которое вы хотите установить, соответствует этим параметрам.
2. Сравните схему подключения – убедитесь, что новые провода реле подключены к правильным контактам. Для корректной работы реле важно соблюдать полярность подключения и использовать правильные разъемы, что обеспечит надежную работу системы пуска.
3. Проверьте качество контактов – даже если реле подходящее, могут быть проблемы с качеством контактов. Зачастую плохие соединения вызывают нестабильную работу стартера. Для этого можно очистить контакты и, если нужно, затянуть их.
4. Используйте переходники или адаптеры – если схема подключения отличается, можно использовать специальные переходники, чтобы подогнать реле под вашу систему. Это особенно актуально, если вы меняете реле с другой модели, но не хотите перепроводить всю схему.
5. Замена реле – если все вышеперечисленные действия не помогли и реле не функционирует корректно, возможно, стоит рассмотреть установку оригинального реле. Это решение обеспечит правильную работу стартера и избежание дополнительных проблем с электрооборудованием.
Вопрос-ответ:
Где находится реле стартера на ВАЗ 2107 с инжектором?
Реле стартера на ВАЗ 2107 с инжектором расположено в салоне автомобиля, на панели, возле предохранителей. Обычно оно находится вблизи водительского сиденья, в районе коробки предохранителей, которая расположена под приборной панелью. Убедитесь, что отключили аккумулятор перед работой с электрической системой автомобиля.
Как проверить реле стартера на ВАЗ 2107 инжектор?
Для проверки реле стартера на ВАЗ 2107 инжектор необходимо сначала убедиться, что аккумулятор автомобиля исправен и заряжен. Затем можно проверить реле с помощью мультиметра, измерив напряжение на его контактах, когда ключ зажигания находится в положении «стартер». Если напряжение не поступает, вероятно, реле неисправно и его нужно заменить. Также стоит проверить соединения проводов и состояние контактов реле.
Почему не запускается двигатель на ВАЗ 2107 инжектор, и как это связано с реле стартера?
Если на ВАЗ 2107 инжектор не запускается двигатель, и при этом стартер не вращается, одной из причин может быть неисправность реле стартера. В случае поломки реле стартер не получает сигнал для запуска, и двигатель не крутится. Чтобы устранить эту проблему, следует проверить реле на работоспособность и заменить его при необходимости. Также стоит проверить проводку, предохранители и сам стартер.
Можно ли заменить реле стартера на ВАЗ 2107 инжектор самостоятельно?
Да, заменить реле стартера на ВАЗ 2107 инжектор можно самостоятельно, если у вас есть минимальные навыки работы с автомобилем и знания электрики. Для этого необходимо снять защитную крышку панели предохранителей, извлечь старое реле и установить новое. Важно соблюдать правила безопасности и убедиться, что аккумулятор отключен перед началом работы. Если вы не уверены в своих силах, лучше обратиться к специалисту.
Как часто нужно проверять реле стартера на ВАЗ 2107 инжектор?
Реле стартера на ВАЗ 2107 инжектор не требует регулярной проверки, но его стоит осматривать при возникновении проблем с запуском двигателя или при других неисправностях стартера. Если стартер не срабатывает, а аккумулятор и другие компоненты системы находятся в хорошем состоянии, это может свидетельствовать о проблемах с реле. В таком случае проверка реле станет первым шагом в диагностике проблемы.
Где находится реле стартера на ВАЗ 2107 с инжекторным двигателем?
Реле стартера на ВАЗ 2107 с инжекторным двигателем расположено под капотом автомобиля, на правой стороне от батареи. Обычно оно устанавливается на монтажной панели рядом с блоком предохранителей. Реле стартера управляет подачей тока на стартер, обеспечивая его запуск при повороте ключа в замке зажигания.
