Блок управления двигателем (ЭБУ) на ВАЗ 2110 расположен в салоне автомобиля, за центральной консолью, под панелью приборов со стороны пассажира. Конкретное местоположение – под бардачком, за пластиковым щитком, крепящимся на клипсах или саморезах в зависимости от года выпуска автомобиля.
Для доступа к блоку необходимо снять нижнюю облицовку панели и, при необходимости, открутить бардачок. На некоторых модификациях, особенно с мотором 1.5 л с распределённым впрыском, ЭБУ размещён вертикально на металлическом кронштейне. Подключение осуществляется через многоштырьковый разъём с фиксатором, обеспечивающим надёжный контакт при вибрациях.
Перед началом работ по диагностике или замене ЭБУ рекомендуется отключить клемму аккумулятора, чтобы исключить короткое замыкание и повреждение блока. Важно помнить, что доступ к блоку ограничен элементами шумоизоляции, и при демонтаже следует избегать повреждения пластиковых креплений и разъёмов.
На моделях с системой управления Январь 5.1 и более поздними версиями блок может отличаться по форме и креплениям, но его расположение остаётся неизменным. При замене важно использовать совместимый по прошивке и типу датчиков блок, иначе возникнут ошибки в работе двигателя.

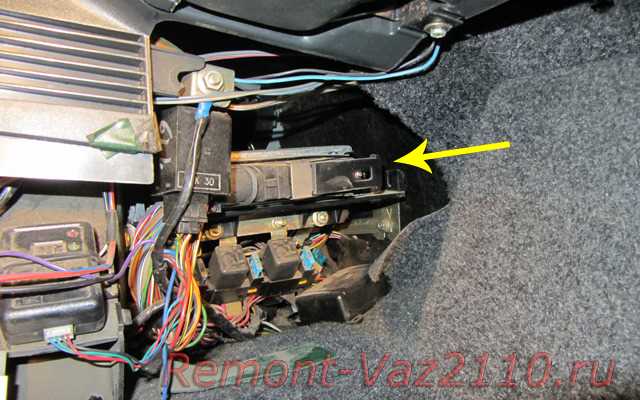

Где именно находится блок управления двигателем в ВАЗ 2110
Блок управления двигателем (ЭБУ) на ВАЗ 2110 расположен внутри салона автомобиля, с правой стороны центральной консоли, под торпедой. Чтобы получить к нему доступ, необходимо снять боковую пластиковую накладку пассажирской стороны и, при необходимости, открутить крепления защитного кожуха.
На моделях с комплектацией под Евро-2 и Евро-3 ЭБУ крепится к специальному кронштейну рядом с печкой. Подключение осуществляется через разъём с фиксацией, не допускающей самопроизвольного отсоединения. Важно отсоединять минусовую клемму аккумулятора перед началом любых работ с блоком, чтобы исключить повреждение электронной части.
При замене или диагностике ЭБУ следует использовать только рекомендованные заводом-изготовителем модификации, соответствующие прошивке и системе впрыска конкретной модели двигателя. Несовместимость может привести к некорректной работе ДВС и выходу из строя узлов впрыска.
Как получить доступ к блоку управления без повреждений
На ВАЗ 2110 блок управления двигателем (ЭБУ) размещён за центральной консолью, под полкой бардачка. Чтобы добраться до него, требуется демонтировать часть облицовки передней панели со стороны пассажира.
Сначала отключи аккумуляторную батарею, чтобы исключить риск короткого замыкания. Затем отвинти два самореза, фиксирующих нижнюю часть бардачка, и аккуратно сними его. Под ним откроется доступ к металлическому кронштейну, к которому прикреплён ЭБУ.
Сними декоративную панель под бардачком, предварительно выкрутив саморезы с торцов. Используй пластиковый съёмник, чтобы не повредить крепления и облицовку. Металлические инструменты применять не рекомендуется – они оставляют вмятины и царапины.
Открути крепления самого ЭБУ (обычно два болта под головку на 10 мм) и аккуратно выведи блок из посадочного места. Не тяните за жгут проводов. Для отключения разъёма нажми фиксатор и аккуратно потяни вилку вдоль оси соединения.
При обратной установке следи, чтобы разъём зафиксировался с характерным щелчком. Перед сборкой проверь целостность уплотнителей и отсутствие повреждений изоляции проводов. Работы производи при температуре выше +5 °C, чтобы избежать поломки пластика от хрупкости.
Инструменты, необходимые для снятия ЭБУ на ВАЗ 2110
Для демонтажа электронного блока управления двигателем на ВАЗ 2110 потребуется минимальный, но точный набор инструментов. В первую очередь необходим торцовый ключ или головка на 10 мм – именно этим размером фиксируются гайки крепления ЭБУ к кузову автомобиля.
Также потребуется удлинитель для трещотки, особенно если доступ к крепежу затруднён. В ограниченном пространстве под приборной панелью удобно использовать кардан или гибкий удлинитель.
Для отсоединения разъёма питания блока нужен плоский короткий отвёрток – им поддевается фиксатор разъёма, предотвращающий самопроизвольное отключение. При этом важно не повредить защёлку, иначе разъём не будет надёжно фиксироваться после обратной установки.
Рекомендуется иметь налобный фонарь или источник направленного света, поскольку ЭБУ расположен в труднодоступной зоне, где освещение моторного отсека зачастую недостаточно. Для защиты рук желательно использовать перчатки с антискользящим покрытием – в нише ЭБУ может быть пыль, грязь и острые кромки металла.
При демонтаже также может понадобиться пластиковая лопатка или медиатор, чтобы аккуратно отжать элементы облицовки панели без повреждений, если блок скрыт за декоративными накладками.

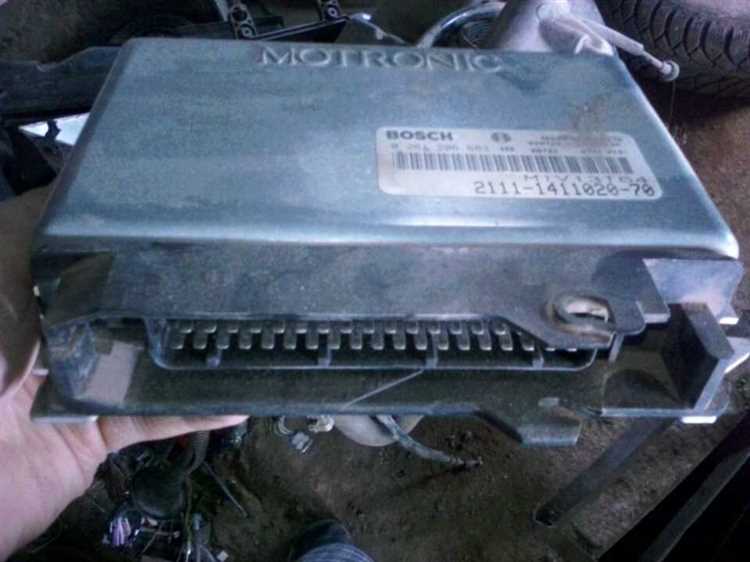

Разновидности блоков управления, устанавливаемых на разные версии ВАЗ 2110
На автомобили ВАЗ 2110 устанавливали несколько типов электронных блоков управления (ЭБУ), различающихся по производителю, версии прошивки и совместимости с системой впрыска.
- Январь 5.1 – один из первых ЭБУ, устанавливался на карбюраторные и ранние инжекторные версии до 1998 года. Поддерживает минимальный набор датчиков, не работает с системой диагностики OBD-II.
- Январь 7.2 – предназначен для двигателей с распределённым впрыском и системой обратной связи по лямбда-зонду. Совместим с датчиком фаз, используется на версиях с фазированным впрыском.
- Bosch M1.5.4 – встречается на ВАЗ 2110 с двигателями 1.5 и 1.6 л 8-клапанными. Характерен стабильной работой при перепадах напряжения, имеет поддержку OBD-I. Прошивка сложнее адаптируется под нестандартные конфигурации.
- Микас 7.1 – устанавливался на поздние версии с двигателями 2111 и 2112. Отличается расширенной поддержкой систем экологии, возможностью тонкой настройки впрыска и зажигания.
- Январь 7.2+ (иногда Январь 72+) – модернизированная версия с более высокой производительностью и улучшенной самодиагностикой. Используется на авто с нормами Евро-3 и выше.
При замене ЭБУ важно учитывать совместимость с жгутом проводки, типом датчиков и наличием иммобилайзера. Нельзя напрямую заменять Январь 5.1 на Январь 7.2 без переделки проводки и установки дополнительных датчиков.
Рекомендуется использовать оригинальные прошивки или проверенные калибровки от известных тюнинг-ателье, особенно при установке блока от другой версии двигателя. Подбор блока должен учитывать не только разъёмы, но и тип дроссельного узла, систему рециркуляции отработанных газов и лямбда-зонды.
На что обратить внимание при визуальном осмотре блока управления
Корпус блока: внимательно осмотрите металлический корпус на наличие вмятин, трещин и следов коррозии. Любые повреждения могут указывать на удары или проникновение влаги, что часто вызывает сбои в работе электронных компонентов.
Разъёмы и контакты: проверьте состояние всех штекеров. Окисление, потемнение или следы перегрева на контактах недопустимы. Разболтанные разъёмы или трещины в пластике – потенциальный источник нестабильной связи с датчиками и исполнительными механизмами.
Уплотнители и герметичность: убедитесь, что резиновые уплотнители на корпусе и разъёмах не деформированы и не пересохли. Нарушение герметичности приводит к попаданию воды и конденсата внутрь блока, особенно в сырую погоду.
Следы вмешательства: обратите внимание на пломбы, винты крепления и следы вскрытия. Неавторизованный ремонт или замена компонентов внутри блока может привести к программным и аппаратным сбоям.
Маркировка и оригинальность: проверьте читаемость серийного номера, штрих-кода и логотипа производителя. Стертая или нечеткая маркировка может указывать на подделку или замену оригинального блока.
Запах и загрязнения: наличие запаха гари или сильного загрязнения может свидетельствовать о коротком замыкании, перегреве или длительной эксплуатации в неблагоприятных условиях.
Проблемы с доступом к блоку управления и способы их устранения
При обслуживании автомобиля ВАЗ 2110 доступ к блоку управления двигателем (ЭБУ) может быть затруднен из-за его расположения, а также конструктивных особенностей. Основные сложности возникают из-за ограниченного пространства в районе монтажного места ЭБУ и необходимости снятия определенных элементов кузова или других компонентов. Рассмотрим основные проблемы и способы их решения.
Первая проблема – труднодоступность места установки блока. ЭБУ расположен в салоне, под приборной панелью, с правой стороны, рядом с бардачком. Из-за этого для доступа необходимо демонтировать пластиковую обшивку и, в некоторых случаях, элементы климатической системы. Это может занять много времени, особенно если требуется осторожное обращение с деталями интерьера.
Решение: рекомендуется снять бардачок и внимательно отсоединить все разъемы, чтобы избежать повреждений. Для работы лучше использовать набор пластиковых лопаток, чтобы не повредить обшивку. Важно запомнить порядок снятия элементов, чтобы не было проблем при установке.
Вторая проблема – коррозия контактов. При длительной эксплуатации автомобиля может возникнуть окисление контактов в разъемах ЭБУ, что затрудняет его диагностику и может привести к сбоям в работе двигателя. Это является распространенной причиной плохого соединения проводки, а следовательно, и нестабильной работы системы управления двигателем.
Решение: для устранения окисления нужно использовать специальные средства для чистки контактов, такие как спреи для контактов или изопропиловый спирт. Важно тщательно очистить как разъемы, так и сами контактные пластины. Также стоит проверить проводку на наличие повреждений.
Третья проблема – неисправности в проводке, которые могут привести к затруднению доступа к ЭБУ при его демонтаже. Иногда проводка может быть установлена таким образом, что при извлечении блока управления возникают проблемы с отсоединением проводов или они могут быть повреждены.
Решение: перед работой стоит тщательно осмотреть проводку на наличие перегибов и трещин. Важно аккуратно отсоединять провода, не создавая дополнительных нагрузок на них. В случае повреждения проводки следует провести ее замену или ремонт.
Четвертая проблема – неправильная диагностика при несанкционированных вмешательствах в блок управления. Иногда владельцы автомобилей пытаются самостоятельно перепрограммировать ЭБУ или вмешиваться в его работу, что может привести к ошибкам в системе или повреждениям блока.
Решение: рекомендуется использовать только специализированные диагностические устройства для диагностики и перепрограммирования ЭБУ. В случае сомнений в своих силах, лучше обратиться к профессионалам.
Пошаговая инструкция по демонтажу ЭБУ своими руками
Для демонтажа блока управления двигателем (ЭБУ) на ВАЗ 2110 потребуется минимальный набор инструментов и внимательность. Следуйте пошаговой инструкции для безопасного выполнения процедуры.
Шаг 1: Подготовка к работе
Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электросистемы. Снимите отрицательную клемму аккумулятора.
Шаг 2: Определение расположения ЭБУ
ЭБУ на ВАЗ 2110 находится в районе пассажирского сиденья, под центральной консолью. Для доступа к блоку управления нужно снять переднюю часть центральной консоли и некоторые пластиковые панели.
Шаг 3: Снятие центральной консоли
С помощью отвертки выкрутите крепежные винты, которые удерживают консоль. Обратите внимание на возможные защелки, которые нужно аккуратно освободить, не повреждая элементы.
Шаг 4: Отсоединение проводки
После того как консоль снята, перед вами откроется доступ к ЭБУ. Отсоедините все электрические соединения, которые подключены к блоку. Для этого аккуратно снимите разъемы с контактов, избегая излишних усилий, чтобы не повредить провода и разъемы.
Шаг 5: Демонтаж блока ЭБУ
ЭБУ крепится с помощью нескольких болтов. Используя ключ или отвертку, аккуратно открутите их. После этого, осторожно извлеките блок из посадочного места. При этом следите, чтобы не повредить другие элементы салона.
Шаг 6: Проверка состояния ЭБУ
После демонтажа осмотрите блок на наличие повреждений или загрязнений. Если ЭБУ необходимо заменить или отремонтировать, сделайте это в соответствии с рекомендациями производителя.
Шаг 7: Установка нового или восстановленного блока
При установке нового ЭБУ выполните все действия в обратном порядке: закрепите блок на месте, подключите разъемы, установите консоль на место и закрепите ее. Подключите аккумулятор и проверьте работу двигателя.
Вопрос-ответ:
Где находится блок управления двигателем на ВАЗ 2110?
Блок управления двигателем (ЭБУ) на ВАЗ 2110 располагается в салоне автомобиля, под панелью приборов, с левой стороны от рулевой колонки. Он находится вблизи центральной консоли, что позволяет легко подключить его к датчикам и другим элементам системы управления двигателем.
Как выглядит блок управления двигателем на ВАЗ 2110 и какие у него характеристики?

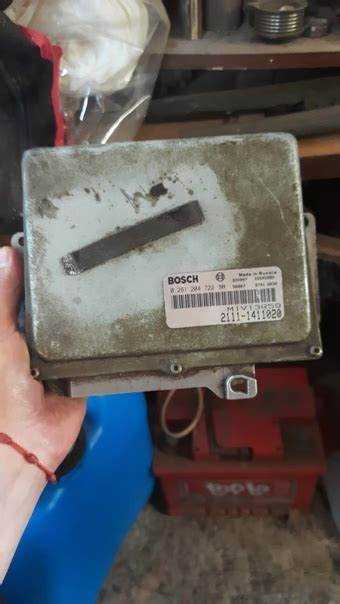

Блок управления на ВАЗ 2110 — это компактное устройство прямоугольной формы с разъемами для подключения проводов. Его корпус обычно черного цвета, выполнен из прочного пластика. ЭБУ управляет основными параметрами работы двигателя, такими как время впрыска топлива, зажигание и другие функции. Внешне его можно легко узнать по характерному разъему, который позволяет подключать диагностические устройства для считывания ошибок.
Какие симптомы могут свидетельствовать о неисправности блока управления двигателем на ВАЗ 2110?
Неисправности блока управления двигателем на ВАЗ 2110 могут проявляться через различные признаки. Это может быть нестабильная работа двигателя, пропуски зажигания, трудности при запуске, повышение расхода топлива или неадекватная работа датчиков. Также могут загораться ошибки на приборной панели, и двигатель может начать работать с перебоями. В таких случаях рекомендуется обратиться к специалисту для диагностики ЭБУ и проверки всех подключенных систем.
Можно ли самому заменить блок управления двигателем на ВАЗ 2110?
Заменить блок управления двигателем на ВАЗ 2110 возможно самостоятельно, однако это потребует определенных знаний в автомобильной электронике и механике. Процесс включает демонтаж старого блока, подключение нового и настройку параметров через диагностическое оборудование. Если у вас нет опыта, лучше обратиться к профессионалу, так как неправильная настройка ЭБУ может привести к нестабильной работе двигателя и даже его повреждению.
Как проверить блок управления двигателем на ВАЗ 2110?
Для проверки блока управления двигателем на ВАЗ 2110 используется диагностический сканер, который подключается к разъему автомобиля. С помощью сканера можно считать ошибки ЭБУ и проверить его работоспособность. Также важно проверить наличие напряжения на контактах блока и его соединение с проводкой. В случае подозрения на неисправность блока, следует проводить более детальное обследование всех компонентов, включая датчики и системы питания.
