Замена штатной панели приборов на европанель в ВАЗ 2112 – не только вопрос эстетики, но и шаг к повышению эргономики. Заводская торпеда часто вызывает нарекания: слабая подсветка, неудобное расположение переключателей, дребезжащие элементы. Европанель от поздних моделей «десятого» семейства решает эти проблемы, но требует грамотного подхода к установке.
Перед началом работ потребуется комплект крепежа: металлические кронштейны, саморезы, втулки, демпферы и, при необходимости, дополнительные элементы от ВАЗ 2110-2111 с европанелью. Важно заранее подготовить электроинструмент, головки на 10 и 13, крестовую отвертку, пассатижи и маркер для разметки. Все подключения следует выполнять с отсоединенной клеммой аккумулятора.
Демонтируется старая панель с отсоединением проводки, тросов управления отопителем и воздуховодов. Установка европанели требует доработки штатных точек крепления: часто необходимо пересверлить отверстия или наварить дополнительные кронштейны. Особое внимание следует уделить установке боковых опор и центрального усилителя под бардачком – от точности этих операций зависит отсутствие вибраций и скрипов в дальнейшем.

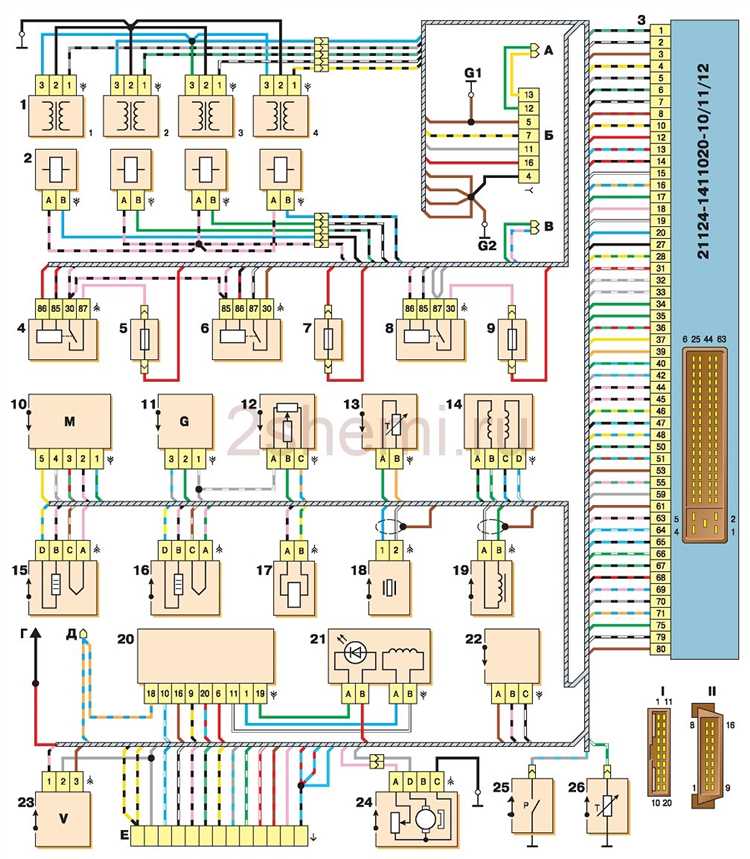

Переход на европанель предполагает также корректировку жгута проводки, особенно в зоне центральной консоли и блока управления отоплением. Рекомендуется использовать схемы от ВАЗ 2110 с европанелью для точной распиновки разъёмов. Монтаж завершается проверкой работоспособности всех систем: освещения, печки, магнитолы, аварийной сигнализации и управления зеркалами.

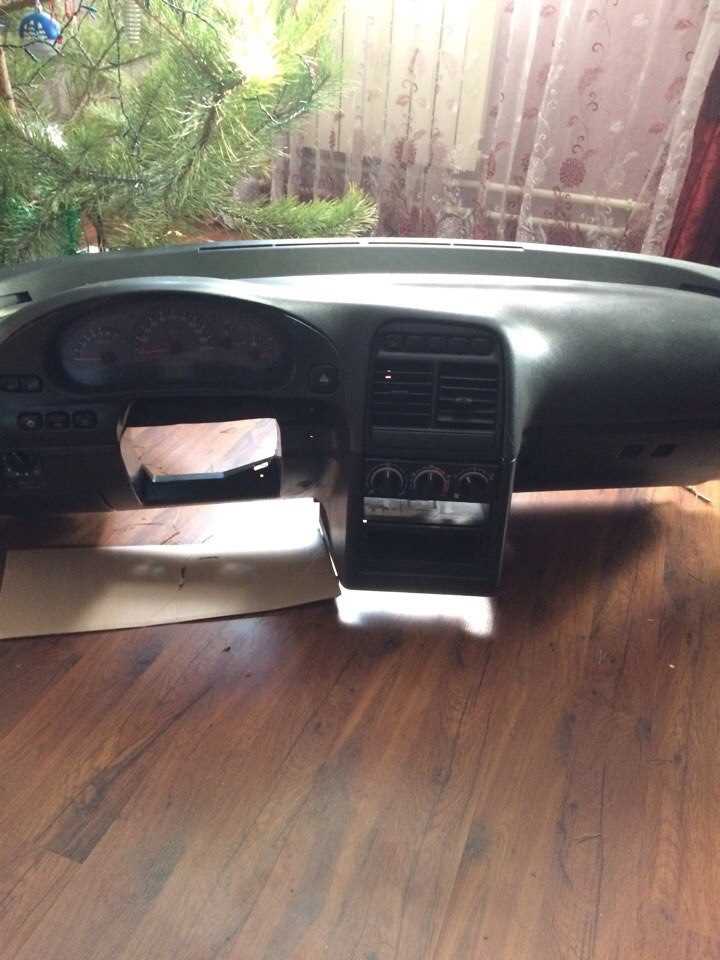

Подготовка торпеды к демонтажу штатной панели
Перед началом работ отключите клемму аккумулятора, чтобы исключить короткое замыкание при работе с электропроводкой. Доступ к креплениям панели возможен только после демонтажа ряда элементов.
- Снимите пластиковые накладки передних стоек. Для этого аккуратно подденьте их пластиковым съемником, начиная с верхней части.
- Удалите декоративные заглушки по бокам панели и под рулевой колонкой, чтобы получить доступ к скрытым винтам.
- Открутите крепления рулевой колонки – два болта снизу. Аккуратно опустите колонку вниз, но не отсоединяйте полностью.
- Снимите облицовку тоннеля пола: пепельницу, кожух ручника, центральную консоль – все элементы, соприкасающиеся с нижней частью панели.
- Отключите разъемы магнитолы, прикуривателя и часов. Зафиксируйте провода, чтобы они не мешали при дальнейшей разборке.
- Демонтируйте бардачок, открутив винты по периметру его корпуса.
- Открутите крепления панели за комбинацией приборов, предварительно сняв сам щиток и отключив шлейфы.
- Снимите воздуховоды, идущие от центральных дефлекторов к печке. Они удерживаются на защелках и винтах – не тяните их с усилием.
После выполнения всех шагов панель готова к демонтажу. Проверьте, чтобы не осталось подключенных жгутов или скрытых креплений.
Инструменты и крепеж для установки европанели
Для демонтажа старой панели потребуется крестовая отвертка средней длины, торцовая головка на 10 с трещоткой, а также плоская отвертка для поддевания декоративных заглушек. Обязательно наличие удлинителя и карданного шарнира – без них сложно открутить нижние гайки крепления панели в труднодоступных местах.
Для установки европанели потребуется дрель с набором сверл диаметром от 3 до 8 мм. Некоторые крепежные отверстия на кузове не совпадают с креплениями новой панели, поэтому придется сверлить дополнительные точки фиксации. Рекомендуется использовать заклепочник и алюминиевые заклепки 4×10 мм для фиксации дополнительных кронштейнов, если это предусмотрено конструкцией панели.
Основной крепеж – винты М6 с потайной головкой длиной 20–25 мм и гайки с нейлоновым фиксатором. Также потребуются пластиковые клипсы и саморезы по металлу с прессшайбой длиной 16–20 мм для крепления воздуховодов и кожухов. Резиновые шайбы толщиной 1–2 мм помогут исключить вибрации и скрипы при стыковке панели с кузовом.
Рекомендуется заранее приобрести набор изоляционных лент, хомутов и гофр для надёжной укладки проводки за панелью. Это позволит избежать перетирания и короткого замыкания в будущем.
Снятие штатной панели без повреждений креплений
Перед демонтажем отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при снятии элементов с электропроводкой.
Снимите декоративные накладки центральной консоли, аккуратно поддев их пластиковым съемником. Не применяйте отвертку – металл повреждает края панелей.
Открутите саморезы, фиксирующие центральную часть панели. Они расположены под воздуховодами, бардачком и пепельницей. Для доступа к ним потребуется крестовая отвертка с удлинителем.
Демонтируйте рулевую колонку: сначала снимите кожух, затем открутите два болта крепления самой колонки. Опустите её вниз – это обеспечит свободный ход панели при извлечении.
Осторожно отсоедините разъемы от блока управления печкой, часов, магнитолы и аварийной кнопки. Разъемы фиксируются защелками – надавите на них пальцем, не применяя усилий.
Бардачок извлекается после снятия четырех саморезов. Панель за ним удерживается на защелках, их можно отжать пластиковым инструментом с усилием строго в сторону выхода.
В районе стоек и передних дверей находятся скрытые направляющие. Не тяните панель на себя – сначала отведите её вверх на 2–3 см, чтобы вывести крепления из пазов. Только затем вытягивайте её на себя.
Важно: не трогайте металлические скобы – они деформируются и теряют жесткость. Все фиксаторы должны остаться в своих штатных местах для последующей установки европанели.
Разметка и подгонка посадочных мест под европанель
Перед началом разметки демонтируйте штатную панель и снимите все элементы, мешающие доступу к передней части кузова: воздуховоды, крепёжные кронштейны, центральный тоннель. Освободите пространство до металлической основы торпедо.
Установите европанель временно, без крепежа, и проверьте совпадение точек опоры. Основное внимание уделите боковым зонам и месту примыкания к центральному тоннелю. Если есть зазоры – зафиксируйте панели клиньями и отметьте линии соприкосновения на кузове маркером.
Передние крепёжные уши европанели не совпадают с родными точками ВАЗ 2112. Для них требуется изготовление переходных кронштейнов из оцинкованного уголка 25×25 мм. Отметьте отверстия по фактическому положению панели и просверлите их сверлом 6 мм, не затрагивая проводку за кузовным металлом.
Центральные направляющие потребуют спиливания выступающих элементов штатной балки. Используйте мини-дрель или надфиль, чтобы не повредить металлическую основу. Подгоняйте постепенно, добиваясь плотной посадки без натяга.
Задние крепления панели необходимо разместить на штатных шпильках кузова. При несовпадении – наварите новые крепёжные точки или закрепите через резьбовые заклёпки М6, предварительно усилив места установки металлическими шайбами с обратной стороны.
Перед окончательной установкой убедитесь, что все воздуховоды, крепления рулевой колонки и фишки электропроводки выходят точно в необходимые зоны. Нарушение соосности приведёт к перекосу панели и затруднению доступа к узлам.
Установка металлических кронштейнов и точек опоры
В качестве кронштейнов рекомендуется использовать П-образные профили толщиной не менее 2 мм. Они изготавливаются по месту, с учётом геометрии панели и кузова. Задние опоры крепятся к тоннелю пола с помощью болтов М6 через втулки, исключающие сминаемость металла. Боковые опоры фиксируются к усилителям стоек саморезами по металлу с предварительным сверлением отверстий 4,5 мм.
Особое внимание требуется передней части панели. Здесь устанавливаются два Г-образных кронштейна, которые закрепляются к балке под торпедо с помощью болтов М8. В панель они упираются через демпферные резинки толщиной 3 мм, гасящие мелкие вибрации.
Для точной подгонки всех точек рекомендуется предварительно собрать каркас без панели, проверить симметрию, жёсткость и отсутствие перекосов. После финальной подгонки все соединения дополнительно фиксируются резьбовым фиксатором средней степени фиксации.
Минимальное количество точек крепления – шесть: по две с каждой стороны и две центральные. Оптимальное – восемь: добавляются точки у боковых воздуховодов. Это исключает провисание панели при эксплуатации и обеспечивает устойчивость к нагрузкам от дополнительного оборудования (магнитола, приборы).

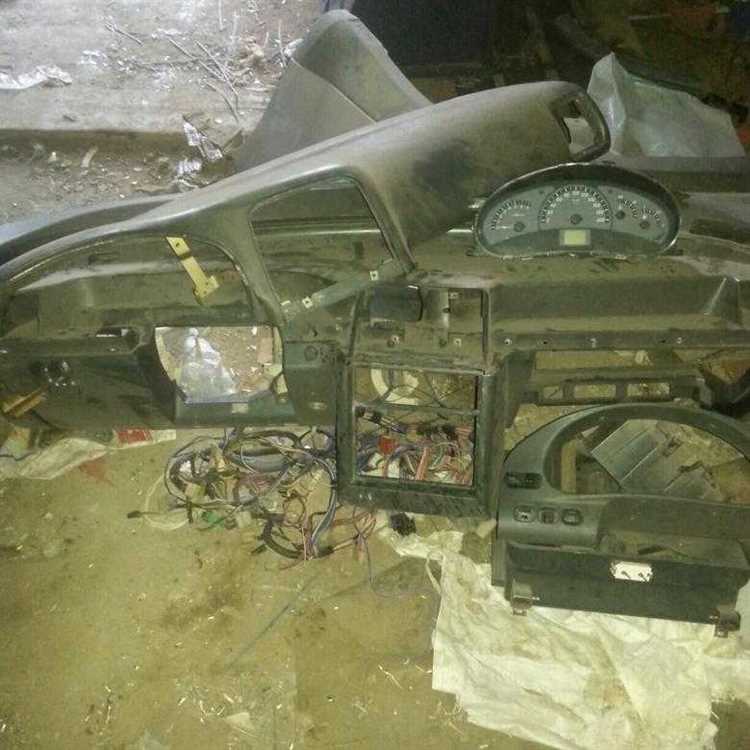

Прокладка и подключение проводки к новой панели
Для корректного подключения проводки к новой европанели на ВАЗ 2112 необходимо учитывать несколько ключевых аспектов. Начнем с того, что проводка должна быть надежно закреплена, а ее маршрут продуман, чтобы избежать перегибов и повреждений в процессе эксплуатации.
Первым шагом является определение необходимого количества проводов для подключения приборов панели, таких как тахометр, спидометр, датчики температуры и уровня топлива. Обычно, для каждого устройства выделяется отдельный провод с соответствующей защитой и маркировкой, чтобы избежать ошибок при подключении.
После этого приступаем к выбору проводов. Рекомендуется использовать проводку с сечением 0,75 мм² или 1 мм², в зависимости от мощности подключаемых устройств. Проводка должна быть изолирована с помощью качественного материала, который защищает от короткого замыкания и перегрева.
Проложив провода, важно закрепить их в местах, где они не будут подвергаться механическим повреждениям. Для этого используйте специальные хомуты или кронштейны, которые помогут избежать вибрации и излишнего натяжения проводов. В случае, если провода проходят через металлические элементы кузова, их следует изолировать с помощью резиновых прокладок или термоусадочных трубок, чтобы предотвратить повреждение изоляции.
Когда проводка готова, переходите к подключению. Для этого используйте клеммные колодки или разъемы, обеспечивающие надежное соединение. Разъемы должны быть защищены от попадания влаги и пыли, особенно если они расположены в нижней части панели или в местах с повышенной влажностью.
При подключении датчиков важно правильно соблюсти полярность проводов, чтобы избежать неисправностей. Убедитесь, что каждый провод надежно закреплен и не имеет свободных контактов, что может привести к искрению и перегреву.
Последним этапом является проверка работы приборов после подключения проводки. Включите зажигание и проверьте корректность показаний всех датчиков и приборов. Если все работает правильно, закрепите проводку в местах крепления панели, обеспечив ее надежность и безопасность.
Фиксация европанели и проверка жесткости крепления
Правильная фиксация европанели на ВАЗ 2112 требует тщательной подготовки и использования качественных крепежных элементов. От этого зависит не только внешний вид салона, но и безопасность конструкции. Рассмотрим, как надежно закрепить панель и проверить жесткость крепления.
Для начала необходимо выбрать правильные крепежи. Наиболее подходящими являются саморезы с оцинкованной поверхностью или специализированные болты, обеспечивающие долговечность и устойчивость к коррозии. Они должны быть подобраны в соответствии с размерами отверстий на панели и кузове автомобиля.
Процесс фиксации включает несколько этапов:
- Подготовка поверхности: Очистите места для креплений от грязи и ржавчины, чтобы обеспечить плотное прилегание панели и избежать ослабления креплений.
- Разметка мест для крепежа: Используйте рулетку и маркер для точного определения расположения отверстий на панели и кузове. Это поможет избежать ошибок при сверлении.
- Сверление отверстий: Используйте дрель с подходящим сверлом. При сверлении важно не повредить элементы кузова. Оптимальный диаметр отверстий – чуть меньше диаметра крепежных элементов.
- Установка крепежных элементов: Вставьте болты или саморезы в отверстия, аккуратно затягивая их, чтобы избежать перекоса или повреждения панели.
После фиксации необходимо проверить жесткость крепления.
- Проверка на люфт: Потрясите панель руками в разных направлениях. Люфт или движение панели могут свидетельствовать о недостаточной жесткости крепления. В таком случае необходимо затянуть крепежи или установить дополнительные элементы.
- Оценка прочности на нагрузки: В условиях эксплуатации панель подвергается вибрациям и механическим нагрузкам. Используйте специальный инструмент для проверки натяжения крепежей, чтобы предотвратить ослабление со временем.
- Проверка зазоров: Между панелью и кузовом не должно быть заметных зазоров. Неровности или неправильное прилегание могут повлиять на жесткость конструкции и создать шум.
Для повышения жесткости конструкции можно использовать дополнительные распорки или металлические пластины в местах крепления, что обеспечит дополнительную устойчивость при эксплуатации. Важно регулярно проверять состояние креплений и их затяжку, особенно после длительных поездок или при эксплуатации автомобиля в сложных условиях.
Настройка воздуховодов и кнопок на новой панели
После установки европанели на ВАЗ 2112 необходимо правильно настроить воздуховоды и кнопки для обеспечения их функциональности и удобства использования. Этот процесс включает несколько этапов, которые помогут избежать проблем с вентиляцией и управлением автомобилем.
Для начала, установите воздуховоды в соответствующие крепления панели. Они должны быть фиксированы без зазоров, иначе воздух может не поступать должным образом или возникнут посторонние шумы. Прежде чем закрепить воздуховоды, убедитесь, что они правильно ориентированы относительно центрального воздухозаборника, чтобы воздух поступал в нужные места.
Когда воздуховоды установлены, переходите к настройке кнопок. Обратите внимание на их положение и удобство доступа. Каждый рычаг или кнопка должны быть установлены так, чтобы не мешать движению рук водителя. Для этого проверьте, чтобы между кнопками и другими элементами панели не было затруднений в доступе. Позиционируйте кнопки управления обогревом, вентиляцией и другими системами таким образом, чтобы их можно было легко нажимать, не отвлекаясь от дороги.
Важно проверить, что все кнопки работают корректно. Для этого включите различные режимы работы: вентилятор, кондиционер, обогрев, чтобы убедиться, что они реагируют на нажатия. Проверьте каждую кнопку на ощупь и по визуальному отклику. Если кнопка залипает или не срабатывает, отрегулируйте её положение или замените неисправный элемент.
После того как все элементы установлены, проверьте, что воздуховоды правильно направляют поток воздуха на нужные зоны, такие как стекло и сиденья. Важно, чтобы воздух не выходил через зазоры между панелью и воздуховодами, так как это может снизить эффективность системы вентиляции.
Также стоит уделить внимание звуку работы вентилятора. Если после настройки воздуховодов появляются посторонние звуки, проверьте крепления и герметичность соединений. В случае необходимости подгоните крепежные элементы или используйте герметик для устранения щелей.
Вопрос-ответ:
Какое крепление европанели лучше использовать для ВАЗ 2112?
Для ВАЗ 2112 рекомендуется использовать стандартное крепление европанели, которое обычно включает в себя пластиковые клипсы и шурупы. Важно выбирать комплект крепежа, соответствующий размерам и характеристикам конкретной панели. При этом не забывайте учитывать, что крепеж должен быть прочным и надежным, чтобы исключить возможные проблемы с установкой и долговечностью.
Можно ли установить европанель на ВАЗ 2112 своими руками без использования специализированных инструментов?
Да, установку европанели можно выполнить своими руками, используя стандартные инструменты, такие как отвертка, ключи и при необходимости паяльник для некоторых мелких работ. Главное — аккуратно следовать инструкции и обеспечить правильную фиксацию панели, чтобы избежать ее повреждения или неправильной установки. Использование только стандартных инструментов вполне подойдет для этой задачи.
Какие ошибки могут возникнуть при установке европанели на ВАЗ 2112?
Одна из распространенных ошибок — неправильная фиксация крепежа, что может привести к тому, что панель будет шататься или не будет держаться должным образом. Также важно соблюдать порядок монтажа: если все детали не установлены корректно, это может повлиять на функциональность панели. Еще одной ошибкой является неправильное использование крепежных элементов, которые могут привести к повреждению самой панели или кузова.
Какие дополнительные меры нужно принять при установке европанели на ВАЗ 2112, чтобы предотвратить ее повреждения?
Чтобы предотвратить повреждения при установке европанели, стоит заранее проверить все элементы крепления на наличие дефектов или износа. При установке панели нужно аккуратно и равномерно распределить усилие, избегая чрезмерного давления на углы и края. Также не помешает использовать специальную изоляционную ленту или прокладки, которые могут защитить поверхность от царапин или других повреждений.
Как проверить, что европанель установлена правильно на ВАЗ 2112?
После установки европанели нужно убедиться, что она плотно закреплена на всех точках крепления и не имеет зазоров или люфта. Для этого можно слегка потрясти панель, проверив ее фиксацию. Также важно, чтобы все кнопки, переключатели и другие элементы управления панели функционировали корректно. Если все элементы работают без сбоев, значит, панель установлена правильно.
