Модернизация системы вентиляции ВАЗ 2114 с установкой кондиционера требует точного расчёта и технической подготовки. Стандартная комплектация автомобиля не предусматривает наличие климатической установки, однако адаптация возможна при использовании агрегатов от моделей ВАЗ 2110, 2112 или сторонних производителей, таких как Halla или Panasonic, совместимых по размерам и креплениям.
Основные узлы системы: компрессор, конденсор, испаритель, ресивер-осушитель, магистрали высокого и низкого давления. Для установки подойдут штатные кронштейны двигателя с дополнительными отверстиями для крепления компрессора, но может потребоваться доработка. Также понадобится замена радиатора или установка дополнительного, если охлаждающая система не справляется с дополнительной нагрузкой.
Электропитание подводится через реле и предохранитель, предпочтительно использовать отдельную проводку с выносной кнопкой управления. Испаритель устанавливается за центральной консолью, возможны сложности с размещением воздуховодов – потребуется частичная доработка панели приборов. Желательно использовать уплотнители из термостойкой резины для предотвращения утечки холодного воздуха.
Перед установкой необходимо проверить давление в системе, состояние ремня привода вспомогательных агрегатов и натяжной ролик. После монтажа – вакуумирование и заправка фреоном R134a объёмом около 600–750 грамм. Подключение следует завершить проверкой на герметичность и тестированием всех режимов работы кондиционера при разных оборотах двигателя.
Выбор подходящего кондиционера для установки в ВАЗ 2114
При выборе кондиционера для установки в ВАЗ 2114 важно учитывать несколько ключевых факторов, чтобы обеспечить эффективную работу системы охлаждения и соответствие характеристикам автомобиля.
В первую очередь следует определить тип кондиционера. Для ВАЗ 2114 оптимальны устройства с системой компрессора с ременным приводом, что обеспечит простоту установки и стабильную работу. Основные параметры, на которые стоит обратить внимание:
- Мощность кондиционера. Для ВАЗ 2114 подойдет модель с мощностью охлаждения до 3,5 кВт, что обеспечит необходимую производительность для среднего по размеру салона.
- Тип хладагента. Важно выбирать модели, работающие на R134a или более современные, такие как R1234yf, которые более экологичны и безопасны.
- Совместимость с автомобилем. Некоторые кондиционеры предназначены для установки в конкретные модели автомобилей, поэтому стоит выбирать модели, рекомендованные производителями для ВАЗ 2114 или универсальные комплекты для установки на автомобили с аналогичной системой.
Вторым важным моментом является выбор комплектующих для установки:
- Трубки и шланги должны быть длиной, подходящей для вашего автомобиля, а также устойчивыми к воздействию высоких температур и давления.
- Компрессор должен быть с надежной системой охлаждения и не требовать частых замен. Стоит выбирать компрессоры с хорошими отзывами и гарантией.
- Конденсатор должен быть спроектирован таким образом, чтобы эффективно отводить тепло в условиях работы автомобиля. Модели с алюминиевыми ребрами охлаждения часто показывают лучшую производительность.
Также стоит учитывать, что установка кондиционера в ВАЗ 2114 требует особого подхода к монтажу. Выбор оборудования с комплектом для установки, включающим крепежные элементы и элементы управления, значительно упростит процесс.
При поиске кондиционера рекомендуется ориентироваться на продукцию таких брендов, как Sanden, Denso, Valeo, которые зарекомендовали себя в автомобилестроении и предлагают комплектующие, совместимые с ВАЗ 2114.
Необходимые инструменты и комплектующие для монтажа
Для установки кондиционера на ВАЗ 2114 потребуется набор специализированных инструментов и комплектующих. Важно заранее подготовить все необходимые элементы, чтобы процесс монтажа прошел без проблем.
Основной инструмент для монтажа – это набор гаечных ключей, включая комбинированные и торцевые, с набором головок. Для работы с трубками кондиционера будет полезен трубогиб, чтобы правильно сгибать медные и алюминиевые трубки, не повреждая их.
Для соединения труб кондиционера часто используют фитинги и муфты. Важно использовать качественные компоненты, так как от их герметичности зависит эффективность работы системы. При монтаже потребуется также герметик, специально предназначенный для соединений кондиционеров, чтобы избежать утечек хладагента.
Для прокладки проводки и подключения электрических компонентов понадобится набор инструментов для работы с электричеством: отвертки, изолента, термоусадочные трубки, а также мультиметр для проверки электрических соединений.
Также необходимо подготовить компрессор, конденсатор, испаритель, фильтр-осушитель, и систему трубопроводов для хладагента. Комплектующие должны быть оригинальными или качественными аналогами, так как неправильный выбор может привести к быстрой поломке системы.
Не забудьте о фреоне для заправки системы. Для этого понадобится вакуумный насос, манометр и шланги для подключения к системе кондиционера. Эти устройства позволят правильно провести заправку и проверить давление в системе.
Кроме того, стоит подготовить различные крепежные элементы: болты, гайки, шайбы, а также элементы для крепления кондиционера в салоне автомобиля. Важно, чтобы они были подходящего размера и соответствовали оригинальным параметрам.
В результате, наличие всех этих инструментов и комплектующих позволит сделать установку кондиционера на ВАЗ 2114 без лишних трудностей, с соблюдением всех стандартов и безопасно для автомобиля.
Демонтаж штатных элементов панели и подготовка места под испаритель
Перед установкой кондиционера на ВАЗ 2114 необходимо аккуратно демонтировать элементы панели, чтобы освободить пространство для испарителя. Начинать следует с удаления нижней части приборной панели. Для этого открутите несколько винтов, которые фиксируют пластиковую обшивку в области ног водителя и пассажира. Снимите нижнюю часть панели, затем перейдите к центральной части, где расположены дефлекторы и панель управления отоплением.
Открутите все крепления панели, которые фиксируют её в центральной консоли. Это позволит вам освободить доступ к месту, где будет размещён испаритель. Для удобства работ может понадобиться снятие блока управления печкой и воздушными заслонками. Внимательно отсоедините все соединения, чтобы избежать повреждений проводки.
После снятия панели приборов внимательно осмотрите область, где должен располагаться испаритель. На этом этапе важно избавиться от лишних элементов, таких как пластиковые крышки или защитные накладки, которые могут препятствовать установке. Используйте инструменты с малым диаметром для аккуратного снятия креплений, чтобы не повредить панель или другие элементы интерьера.
Подготовьте место под испаритель, удалив все элементы, которые могут препятствовать его монтажу. Это может включать в себя части системы отопления, воздуховоды и крепежные элементы, не относящиеся к системе кондиционирования. Снимите элементы, которые будут мешать правильному расположению испарителя, и удостоверьтесь, что пространство чисто и готово для дальнейшей установки.
Установка компрессора и его подключение к двигателю
Процесс установки компрессора на ВАЗ 2114 требует внимательности и точности. Этот элемент отвечает за работу кондиционера, поэтому правильное подключение и монтаж имеют ключевое значение для стабильной работы системы.
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и комплектующие: компрессор, кронштейн для его крепления, ремень привода, комплект прокладок и соединительных трубок.
Последовательность установки компрессора на двигатель ВАЗ 2114:
- Выбор места установки: Компрессор обычно крепится к блоку двигателя с помощью кронштейна. Убедитесь, что выбранное место не мешает работе других систем автомобиля, таких как ремень генератора.
- Монтаж кронштейна: Установите кронштейн на заранее подготовленное место, используя болты. Он должен быть надежно закреплен, чтобы предотвратить вибрацию и износ.
- Установка компрессора: Закрепите компрессор на кронштейне. Обратите внимание на расположение трубок для фреона и электрических соединений, они должны быть доступны для подключения, но не перекрывать доступ к другим узлам автомобиля.
- Подключение ремня: Компрессор должен быть подключен к двигателю с помощью специального ремня. Убедитесь, что ремень правильно натянут, и его длина соответствует характеристикам вашего автомобиля. Правильное натяжение важно для предотвращения соскальзывания ремня и излишнего износа.
- Подключение трубок: Подключите трубки для подачи и отвода фреона. Эти соединения должны быть герметичными, чтобы избежать утечек. Для надежности рекомендуется использовать уплотнительные кольца и прокладки, которые идут в комплекте с компрессором.
- Подключение проводки: Соедините электрические контакты компрессора с проводкой автомобиля. Важно соблюдать полярность и использовать качественные контакты для предотвращения короткого замыкания и других неисправностей.
После установки компрессора, проверьте его работу. Включите кондиционер и убедитесь, что компрессор запускается, а ремень не скрипит и не перегревается. При необходимости отрегулируйте натяжение ремня.
Особое внимание стоит уделить проверке герметичности системы после подключения трубок. Для этого можно использовать мыльный раствор, нанеся его на соединения и наблюдая за образованием пузырьков.

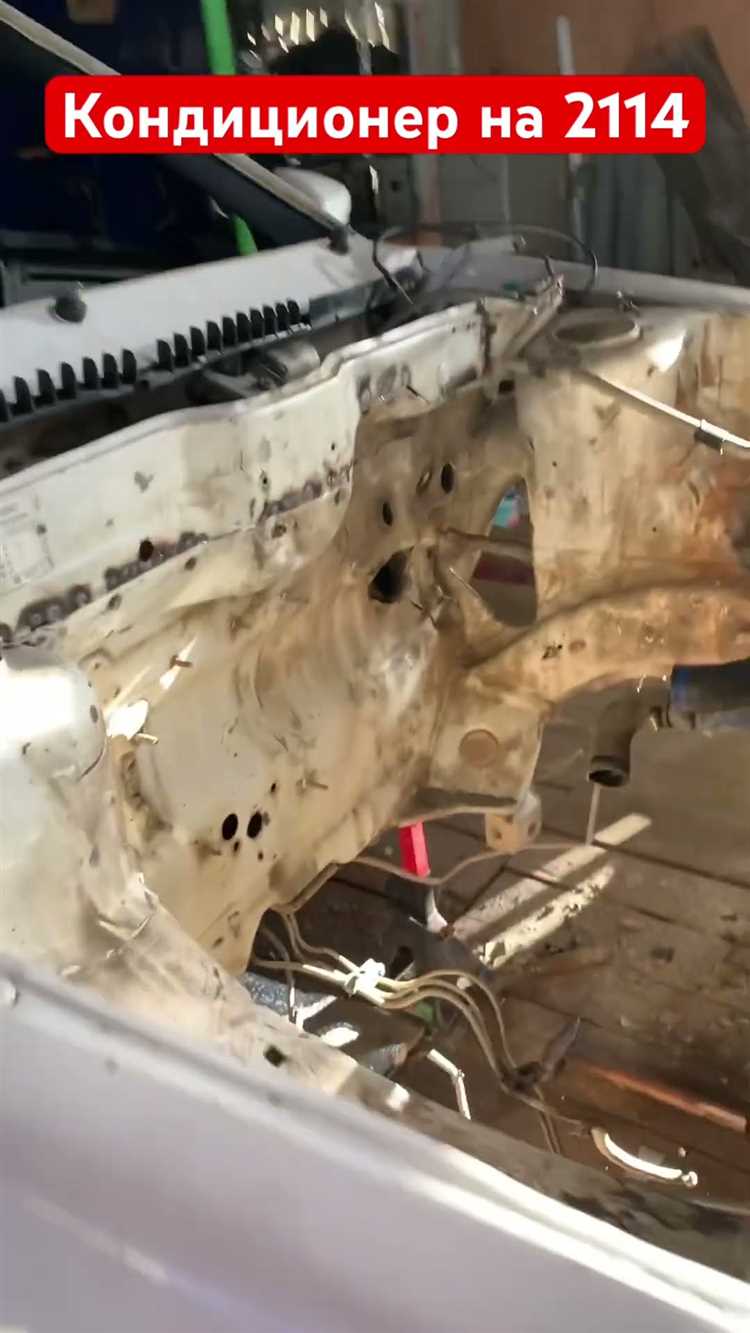

Прокладка магистралей хладагента и подключение радиатора
Для установки кондиционера на ВАЗ 2114 необходимо правильно проложить магистрали хладагента, что требует точности и аккуратности. Начинать нужно с выбора трубок. Для магистралей часто используют медные или алюминиевые трубки, так как они легко поддаются изгибу и хорошо противостоят коррозии. Рекомендуется использовать медные трубки с диаметром 8 мм для всасывающей магистрали и 10 мм для нагнетательной.
Трубки необходимо прокладывать с минимальными изгибами, избегая резких поворотов, чтобы избежать утечек и повреждений. Для этого используйте специальные гибочные устройства, чтобы изгибы были плавными. Каждый изгиб не должен быть менее 5 см радиуса, чтобы не уменьшить пропускную способность и не повредить трубку.
После того как магистрали будут правильно выведены, их следует подключить к радиатору кондиционера. Для этого нужно использовать специальные фитинги, которые обеспечивают герметичное соединение. На радиаторе кондиционера есть два входа: один для всасывающей магистрали, второй для нагнетательной. Прежде чем подсоединить трубки, убедитесь, что резьбы на фитингах и соединениях чистые, а также не повреждены. Использование герметика на резьбе – необязательно, но может служить дополнительной защитой от утечек.
Подключение радиатора также требует внимания к уплотнителям, которые должны быть в хорошем состоянии, чтобы избежать утечек хладагента. Во время соединения трубок и радиатора избегайте применения чрезмерных усилий при затягивании, чтобы не повредить детали и не деформировать резьбы.
После подключения магистралей и радиатора обязательно проверьте систему на герметичность с помощью азота или другого инертного газа. Это поможет выявить возможные утечки до заправки хладагентом. Важно помнить, что качество подключения напрямую влияет на эффективность работы кондиционера.
Электроподключение кондиционера и интеграция с электросистемой автомобиля
Для правильной работы кондиционера на ВАЗ 2114 необходимо обеспечить надежное электроподключение к существующей системе автомобиля. В первую очередь, важно правильно выбрать и установить необходимые элементы, такие как реле, предохранители и проводка. В процессе монтажа следует учесть мощности потребления кондиционера, чтобы избежать перегрузки электросети автомобиля.
Основная часть подключения включает подключение компрессора кондиционера. Для этого необходимо провести проводку от аккумулятора через реле, которое будет включать и выключать компрессор в зависимости от состояния системы. Для защиты системы от перегрузок устанавливается предохранитель на цепь кондиционера. Рекомендуется использовать предохранитель с номиналом 20-30 А в зависимости от мощности кондиционера и других элементов системы.
Подключение системы управления кондиционером также требует внимания. Контроллер, управляющий работой компрессора, должен быть подключен к системе автомобиля так, чтобы он корректно взаимодействовал с датчиками температуры и давления, встроенными в кондиционер. Это подключение обеспечивает автоматическое включение и выключение системы в зависимости от климатических условий.
Одним из важных аспектов является подключение вентилятора радиатора. Он должен быть подключен к системе кондиционирования таким образом, чтобы его работа синхронизировалась с работой компрессора. Вентилятор будет включаться, когда система требует охлаждения, и отключаться по мере необходимости. Это подключение обычно реализуется через отдельное реле, которое контролирует работу вентилятора в зависимости от температуры двигателя и работы кондиционера.
Необходимо также учесть прокачку системы кондиционирования после монтажа, чтобы избежать ошибок в работе электросистемы. Тщательная проверка всех проводов, контактов и реле перед первым запуском кондиционера гарантирует стабильную работу и предотвращает перегрев или короткие замыкания.
После завершения монтажа и электроподключения стоит провести тестирование системы, чтобы убедиться в правильности работы всех элементов. Это включает проверку работы компрессора, реле, вентилятора и контроля температуры внутри салона.
Заправка фреоном и проверка работоспособности системы
После установки кондиционера на ВАЗ 2114 важно правильно заправить систему фреоном, чтобы обеспечить её оптимальную работу. Для этого понадобится оборудование: манометрический коллектор, баллон с фреоном и вакуумный насос.
1. Подключите манометрический коллектор к кондиционеру. Он имеет два штуцера: для низкого и высокого давления. Убедитесь, что шланги надежно прикреплены к соединениям системы, чтобы избежать утечек.
2. Сначала проверьте систему на утечки. Для этого подключите вакуумный насос к системе, чтобы создать отрицательное давление. Оставьте насос на 15-20 минут, затем отключите. Если манометр показывает стабильное значение, утечек нет.
3. После проверки приступайте к заправке фреоном. Откройте баллон с фреоном и медленно подайте его в систему через низкое давление. Давление должно постепенно увеличиваться. Контролируйте его с помощью манометра на коллекторе. Для ВАЗ 2114 оптимальное давление в системе – 1.5-2.0 атмосферы на низком давлении при включенном кондиционере.
4. После заправки проверьте давление на высоком уровне, которое должно быть в пределах 5-8 атмосфер. Эти показатели могут варьироваться в зависимости от типа фреона, но они должны соответствовать рекомендациям производителя кондиционера.
5. Включите кондиционер и проверьте его работу. Ощутите, как из вентиляционных отверстий выходит холодный воздух. Если воздух не охлаждается или температура недостаточно низкая, проверьте давление системы и уровень фреона. В случае низкого давления возможно потребуется дополнительная заправка.
6. После окончания работы убедитесь, что все соединения надежно закреплены, и нет утечек фреона. Проверьте систему на работоспособность в разных режимах: на обогрев, охлаждение и вентиляцию.
Вопрос-ответ:
Какие инструменты нужны для установки кондиционера на ВАЗ 2114 своими руками?
Для установки кондиционера на ВАЗ 2114 потребуется несколько основных инструментов. Это отвертки (крестовые и плоские), гаечные ключи и головки, пассатижи, шланги для охлаждающих жидкостей, а также насос для заправки системы. Важно также иметь защитные перчатки и очки для безопасности при работе с хладагентами.
Как правильно выбрать кондиционер для ВАЗ 2114?
При выборе кондиционера для ВАЗ 2114 стоит учитывать мощность системы, соответствие характеристик вашего автомобиля и тип хладагента. Лучше всего подбирать комплект, который включает все необходимые компоненты для данной модели, включая компрессор, радиатор и трубки. Также важно выбирать кондиционеры от проверенных производителей, чтобы избежать проблем с качеством и долговечностью.
Какую подготовку нужно провести перед установкой кондиционера на ВАЗ 2114?
Перед установкой кондиционера на ВАЗ 2114 необходимо подготовить автомобиль, сняв панели приборов и обшивку, чтобы обеспечить доступ к месту установки компонентов системы. Также важно продуть систему, проверить работоспособность электропроводки и проверить герметичность трубок и соединений. Для этого потребуется воздух или азот, чтобы исключить возможность утечек после монтажа.
Можно ли установить кондиционер на ВАЗ 2114 без помощи специалистов?
Установить кондиционер на ВАЗ 2114 своими руками возможно, если у вас есть базовые навыки в автосервисе и соответствующие инструменты. Однако, нужно быть готовым к сложности в подключении трубок и заправке системы хладагентом, что требует точности и соблюдения мер безопасности. Неправильная установка может привести к утечкам или повреждению системы кондиционирования.
Какие основные этапы установки кондиционера на ВАЗ 2114?
Основные этапы установки кондиционера на ВАЗ 2114 включают демонтаж старых деталей и подготовку места для установки компонентов. Далее монтируются компрессор и радиатор, соединяются трубки, устанавливаются датчики и электрические компоненты. После этого нужно подключить систему к электропитанию, заправить хладагент и проверить систему на герметичность и работоспособность.
Как установить кондиционер на ВАЗ 2114 своими руками?
Установка кондиционера на ВАЗ 2114 — процесс, требующий внимательности и соблюдения шагов. Во-первых, нужно подобрать комплект кондиционера, подходящий для вашей модели. Затем подготовьте необходимые инструменты: гаечные ключи, отвертки, насос для фреона и комплект шлангов. Следующий шаг — установка наружного блока с компрессором, который монтируется в моторном отсеке. После этого необходимо прокачать систему и заправить ее фреоном. При необходимости, установите дополнительный радиатор для охлаждения. Важно соблюдать правильность подключения трубок и электрических соединений, чтобы избежать утечек или сбоев в работе системы.
