Замена ШРУСа (шарнира равных угловых скоростей) на ВАЗ 2110 требуется при характерных щелчках при поворотах, люфте привода или течи смазки из пыльника. Для выполнения процедуры потребуется домкрат, ключ на 30, монтировка, молоток и смазка типа ШРУС-4. Работы проводят на ровной поверхности, обязательно подставляя страховочные опоры под кузов.
Перед снятием привода с неисправным шарниром необходимо открутить гайку ступицы, ослабленную заранее при стоящем на земле автомобиле. После подъема машины и снятия колеса, привод аккуратно выталкивается из ступицы. Важно зафиксировать положение внутреннего шлицевого соединения, чтобы избежать повреждения сальника КПП и потери масла.

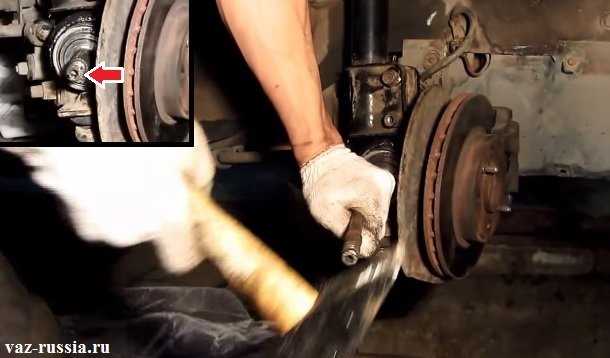

При демонтаже внешнего ШРУСа корпус шарнира сбивается резкими ударами через деревянную проставку. Установка нового шарнира проводится с обязательной заменой стопорного кольца и полной закладкой свежей смазки в корпус. Пыльник фиксируется новыми хомутами. Допускается применение пластиковых хомутов только временно, при отсутствии металлических зажимов.
После сборки привод устанавливается в обратной последовательности, особое внимание уделяется моменту затяжки ступичной гайки – не менее 235 Н·м. После установки рекомендуется проехать 5–10 км и проверить состояние хомутов и отсутствие течей из-под пыльника. Соблюдение последовательности и применение качественных расходников обеспечат надёжную работу ШРУСа на протяжении 60 000–80 000 км пробега.
Как определить неисправность шруса по звукам и поведению автомобиля
Характерный признак износа наружного ШРУСа – резкие щелчки при повороте руля на вывернутых колесах, особенно при трогании с места. Щелчки усиливаются при ускорении и могут исчезать на прямой траектории.
Если повреждён внутренний ШРУС, чаще всего ощущается вибрация при разгоне. Она передаётся на кузов через рулевую колонку и пол. Такая вибрация усиливается по мере увеличения скорости, особенно в диапазоне от 40 до 80 км/ч.
Дополнительный симптом – рывки при старте или резком отпускании педали газа. Автомобиль может дёргаться, особенно на первой и второй передаче, что указывает на люфт в шлицевом соединении или разрушение шарнира.
При полном выходе ШРУСа из строя возможно заклинивание привода: колесо временно теряет тягу, появляется ощущение, что автомобиль «пробуксовывает» на ровной поверхности.
Осмотру подлежит и пыльник. Если он порван, велика вероятность попадания грязи и влаги внутрь шарнира, что ускоряет его износ. Даже при отсутствии звуков, повреждённый пыльник требует срочной замены и проверки состояния ШРУСа.
Выбор нового шруса: совместимость и проверка комплектности
Для ВАЗ 2110 применяются внутренние и наружные ШРУСы, отличающиеся конструкцией и посадочными параметрами. Наружный ШРУС подбирается по количеству шлицов и диаметру ступичного отверстия. Для ВАЗ 2110 обычно используется наружный ШРУС с 22 шлицами, диаметром 35 мм и длиной вала около 100 мм. Внутренний – с 23 шлицами и фланцем под трехлучевую гранату. Несовпадение хотя бы одного параметра приведёт к невозможности установки.
- Проверяйте, что ШРУС рассчитан именно для переднеприводных моделей семейства ВАЗ 2110–2112, а не для заднеприводных или модернизированных моделей.
- Ориентируйтесь на каталожный номер. Например, наружный ШРУС 2110-2215012 подходит для большинства стандартных комплектаций.
- Исключайте варианты с универсальной посадкой – у них часто возникают проблемы с центровкой и износом пыльника.

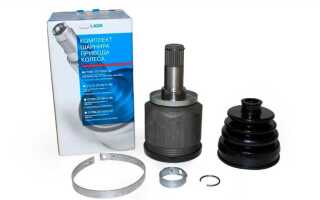

При покупке проверяйте состав комплекта:
- Сам ШРУС в сборе с триподом или шарниром (в зависимости от типа).
- Пыльник из термостойкой резины – полиуретан нежелателен, быстро теряет эластичность.
- Хомуты – металлические, с заводским зажимом, не винтовые.
- Стопорное кольцо – обязательно, иначе ШРУС может соскочить с вала.
- Смазка – не менее 80–100 граммов, с дисульфидом молибдена. Маркировка типа «Litol-24» не подходит – она не рассчитана на шарнирные соединения.
Перед установкой сравните старый и новый ШРУС по длине, количеству шлицов и глубине посадки. Несовпадения укажут на брак или ошибку подбора. Не устанавливайте ШРУС «на авось» – риск повреждения трансмиссии или ступицы слишком высок.
Подготовка автомобиля к замене: инструменты, безопасность и демонтаж колеса
Перед началом работы необходимо подготовить домкрат с грузоподъёмностью не менее 1,5 тонн, баллонный ключ, вороток с головкой на 30 для ступичной гайки, монтажку, противооткатные упоры и надёжную опору под кузов. Подойдёт также WD-40 для обработки прикипевших соединений.
Автомобиль устанавливают на ровной твёрдой поверхности. Включается первая передача (или режим «P» на автомате), затягивается ручной тормоз. Под задние колёса подкладываются упоры. Перед подъёмом ослабляются болты крепления колеса, но не полностью – достаточно на пол-оборота.
Домкрат устанавливается строго под усиленную часть порога рядом с передним колесом. После подъёма автомобиля колесо должно отрываться от земли на 5–7 см. Под порог подставляется прочная опора – использовать один домкрат небезопасно. Только после этого болты откручиваются полностью и колесо снимается.
Снятие привода и извлечение старого шруса без повреждения узлов
Перед началом работы отключите массу аккумулятора и зафиксируйте задние колеса. Поддомкратьте переднюю часть автомобиля, установите её на надёжные опоры и снимите колесо с той стороны, где планируется замена ШРУСа.
Выверните ступичную гайку, предварительно отогнув фиксатор. Для этого понадобится мощный вороток с трубой или гайковёрт, так как гайка затянута с усилием порядка 200 Н·м. Далее открутите болты крепления шаровой опоры к рычагу и аккуратно выведите палец из поворотного кулака, не повреждая пыльник.

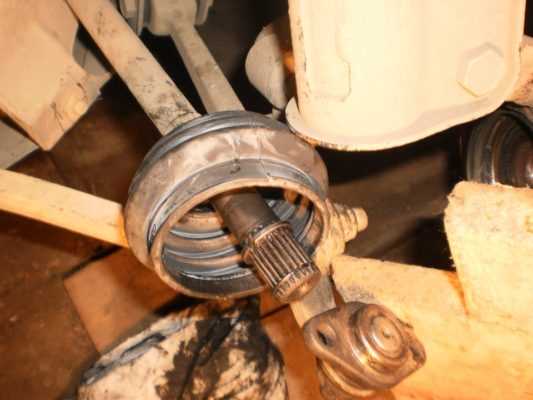

Осторожно извлеките наружный ШРУС из ступицы. При необходимости используйте мягкий молоток и деревянный брусок, чтобы не деформировать шлицы. Не допускайте подвисания привода на внутреннем шарнире – подоприте вал или временно зафиксируйте его проволокой к кузову.

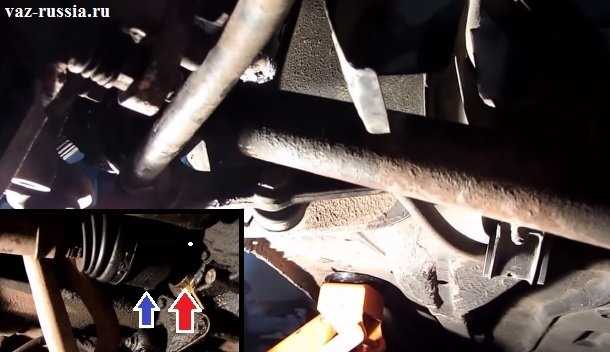

Чтобы освободить внутренний ШРУС (если он тоже подлежит замене), подденьте его монтажкой или съёмником через окно в картере коробки. Резкие удары и рывки исключены – прилагаемое усилие должно быть направлено строго вдоль оси вала. Следите за тем, чтобы не повредить сальник КПП. При малейшем задевании рекомендуется его заменить.
После извлечения старого ШРУСа осмотрите посадочные поверхности на наличие задиров, вымойте шлицы от смазки и загрязнений, и только после этого переходите к установке нового узла.
Установка нового шруса на привод с правильной посадкой стопорного кольца
Перед установкой убедитесь, что посадочное место на валу очищено от старой смазки и загрязнений. Осмотрите шлицы на валу и внутреннюю поверхность нового ШРУСа – на них не должно быть повреждений или заусенцев.

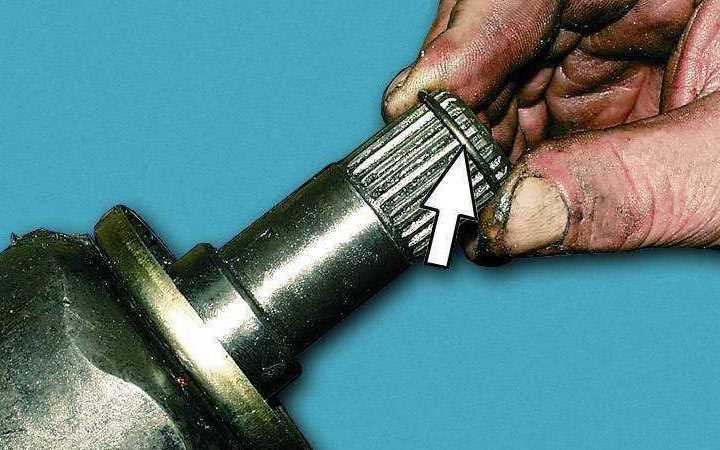

Нанесите небольшое количество свежей смазки на шлицевую часть привода. Это облегчает посадку и предотвращает закусывание при установке. Стопорное кольцо должно быть установлено в предусмотренный паз на приводном валу. Используйте новое кольцо, так как старое теряет упругость и не обеспечивает надежной фиксации.
При установке ШРУСа на вал обеспечьте соосность шлицов. Совместите их и аккуратно, но с уверенным усилием, вдавливайте ШРУС до момента, пока он не упрется в стопорное кольцо. Легкие удары медной или резиновой киянкой через деревянный брусок помогут зафиксировать ШРУС на месте. Усилие должно быть направлено строго вдоль оси вала.
Корпус ШРУСа должен встать вплотную к торцу вала, без зазора. Проверьте фиксацию – потяните за ШРУС. Если он не сходит с места и не люфтит, стопорное кольцо заняло правильное положение в проточке. При наличии даже минимального люфта демонтаж обязателен – повторная установка с заменой кольца.
После успешной установки заполните корпус ШРУСа смазкой (обычно 80–100 г, в зависимости от комплекта), наденьте пыльник и зафиксируйте хомуты. Следите, чтобы пыльник не перекручивался и не попадал под натяжение при полном повороте колеса.
Сборка в обратном порядке и проверка работы шруса после установки
После установки шруса на привод ВАЗ 2110 важно правильно собрать все компоненты в обратном порядке и тщательно проверить работу устройства. Начинайте с установки вала в ступицу. Обратите внимание на правильное положение подшипника и корпуса шруса. Закрепите привод с использованием ключа для затяжки болтов в соответствии с рекомендациями производителя, чтобы избежать перекоса и повреждений при эксплуатации.
Убедитесь, что все соединения, в том числе вилка и стопорные кольца, установлены в своих гнездах. Используйте специальный инструмент для фиксации вилки, чтобы исключить возможное повреждение пыльников или сальников при сборке. После этого приступайте к установке тормозного диска, суппорта и колеса, следя за тем, чтобы болты не были перекручены или недостаточно затянуты.
Перед запуском двигателя важно проверить работу шруса на отсутствие посторонних звуков или люфта. Поверните колеса влево и вправо, чтобы убедиться в нормальной работе привода. При этом обращайте внимание на вибрации или стуки, которые могут свидетельствовать о неполной фиксации или повреждении компонента. Если ощущаются странные звуки или присутствуют вибрации при движении, снимите колесо и повторно проверьте затяжку всех креплений.
Дополнительно стоит проверить герметичность пыльников. Протекание смазки может свидетельствовать о повреждении или неполной установке пыльника. В случае утечек, сразу замените поврежденный элемент, чтобы избежать преждевременного износа шруса.
После всех проверок и корректировок, протестируйте автомобиль на коротком участке дороги на низких и средних скоростях. Убедитесь, что при ускорении или маневрировании не возникает дополнительных шумов или проблем в работе трансмиссии. Если все проверки пройдены успешно, шрус установлен корректно.
Вопрос-ответ:
Как правильно установить шрус на привод ВАЗ 2110 своими руками?
Установка шруса на привод ВАЗ 2110 включает несколько этапов. Сначала нужно поднять автомобиль с помощью домкрата и снять колесо. Далее, открутить старый шрус от приводного вала, после чего аккуратно снять его. Чтобы установить новый шрус, нужно внимательно проверить его на соответствие и правильно установить вала в ступицу и коробку передач. Обязательно следите за плотностью посадки, чтобы избежать повреждения шруса в процессе эксплуатации.
Какие инструменты понадобятся для замены шруса на ВАЗ 2110?
Для замены шруса на ВАЗ 2110 потребуется стандартный набор инструментов. Это домкрат, ключи для откручивания гаек, отвертки, а также возможно, съемник для шаровых опор и инструменты для демонтажа старого шруса. Также полезно иметь молоток для легкого снятия деталей, которые могут застрять, и тиски для фиксации некоторых элементов во время установки.
Как узнать, что шрус на ВАЗ 2110 требует замены?
Если шрус на ВАЗ 2110 начинает издавать характерные шумы (треск или стук) при поворотах или ускорении, это может быть признаком износа или повреждения. Также стоит обратить внимание на утечку смазки из пыльника шруса или его повреждение. Если шрус начинает «поскальзываться» или «буксовать», его также необходимо заменить. Осмотр шруса поможет выявить трещины или изломы на самом корпусе шруса.
Сколько времени займет установка шруса на привод ВАЗ 2110?
Процесс установки шруса на ВАЗ 2110 займет примерно 2-4 часа, в зависимости от опыта и наличия всех необходимых инструментов. Если все подготовлено заранее, процесс может быть выполнен быстрее. Важно соблюдать аккуратность при снятии и установке шруса, чтобы избежать повреждения деталей, а также правильно затянуть все болты и гайки для безопасной эксплуатации автомобиля.
Можно ли установить шрус на ВАЗ 2110 самостоятельно без опыта?
Да, можно установить шрус на ВАЗ 2110 самостоятельно, даже если у вас нет большого опыта в ремонте автомобилей. Однако это потребует внимания к деталям и аккуратности. Главное — тщательно подготовиться, правильно следовать инструкциям, использовать подходящие инструменты и уделить особое внимание безопасности. Если вы не уверены в своих силах, лучше проконсультироваться с опытным механиком или обратиться к специалистам.
