Для установки бортового компьютера на ВАЗ 2110 необходимо учитывать несколько ключевых моментов, чтобы обеспечить правильную работу устройства и избежать повреждений электросистемы автомобиля. В отличие от более современных моделей, ВАЗ 2110 требует внимательного подхода при подключении, особенно в вопросах соединений с датчиками и питанием. Эта статья поможет вам пройти все этапы подключения пошагово.
Шаг 1: Подготовка и выбор устройства
Для начала выберите бортовой компьютер, совместимый с ВАЗ 2110. Современные модели бортовых компьютеров имеют различные функции, от отображения данных о скорости и расходе топлива до диагностики ошибок. Лучше всего выбирать устройства, которые работают с диагностическим разъемом OBDII, так как это значительно упрощает процесс подключения и эксплуатации.
Шаг 2: Подключение питания
Для работы бортового компьютера необходимо подключить его к источнику питания. Обычно питание берется от блока предохранителей. Для этого нужно найти свободный контакт с постоянным питанием и контакт с зажиганием. Важно соблюдать полярность, чтобы избежать короткого замыкания.
Шаг 3: Подключение к диагностическому разъему
ВАЗ 2110 оснащен разъемом OBDII, к которому и будет подключаться бортовой компьютер. Откройте панель под рулевой колонкой, найдите разъем и подключите кабель устройства. Убедитесь, что разъем плотно вошел, и не создаются механические повреждения при установке.
Шаг 4: Установка датчиков
В зависимости от модели бортового компьютера, может потребоваться подключение дополнительных датчиков, например, температуры охлаждающей жидкости, давления масла или уровня топлива. Эти датчики устанавливаются в соответствующие разъемы на автомобиле. Необходимо точно следовать инструкциям, прилагаемым к комплекту датчиков, чтобы избежать ошибок при подключении.
Шаг 5: Проверка работы устройства
После подключения всех проводов и датчиков, включите зажигание и проверьте работу бортового компьютера. На дисплее должны появиться основные параметры: скорость, обороты двигателя, расход топлива. Если устройство не включается или отображает ошибку, проверьте все соединения, а также убедитесь, что питание подано корректно.
Выбор подходящего бортового компьютера для ВАЗ 2110
Важно учитывать функциональность устройства. Некоторые модели предлагают базовые параметры, такие как скорость, обороты, расход топлива, а другие могут отображать данные о температуре двигателя, напряжении аккумулятора, состоянии датчиков и предупреждения о неисправностях. Для более детальной диагностики лучше выбирать устройства с расширенным набором функций.
Механическая совместимость также имеет значение. Бортовой компьютер должен быть установлен в удобном месте, где не будет мешать водителю и пассажирам. Обратите внимание на размер экрана, его яркость и углы обзора. Важно, чтобы устройство было читаемо при любых условиях освещения.
Потребительские отзывы и рекомендации владельцев ВАЗ 2110 также могут помочь выбрать оптимальную модель. Пользователи часто отмечают, что для этой модели автомобиля лучше подходят устройства с простым интерфейсом и минимальными настройками, которые не перегружают водителя лишними сведениями. Хороший выбор – это устройства от проверенных производителей, таких как «Автопилот», «Штат» или «Пионер».
Наконец, стоимость также является немаловажным фактором. Бортовые компьютеры различаются по цене в зависимости от функционала и бренда. Стоит учитывать, что более дешевые устройства могут не обладать необходимыми возможностями для полноценной диагностики автомобиля.
Подготовка автомобиля и необходимых инструментов для установки
Перед установкой бортового компьютера на ВАЗ 2110 важно подготовить автомобиль и необходимые инструменты. Начните с отключения аккумулятора для предотвращения короткого замыкания и случайного замыкания проводов во время работы.
Необходимые инструменты для работы: комплект отверток (крестовая и плоская), пассатижи, мультиметр для проверки электрических соединений, изолента и термоусадочные трубки для защиты проводки, а также ключи для демонтажа панели приборов и разъемов. Также понадобится переходник для подключения проводов в штатные разъемы.
Убедитесь, что в автомобиле есть свободное место для установки блока компьютера. Для этого можно выбрать место под рулевой колонкой или в области консоли, где не будет препятствовать доступу к важным компонентам автомобиля.
После того как автомобиль подготовлен, важно провести тестирование системы питания с помощью мультиметра, чтобы убедиться, что электрическая система в порядке и соединения не будут перегружены после установки бортового компьютера.
Подключение питания бортового компьютера к автомобилю
Для корректной работы бортового компьютера в автомобиле необходимо правильно подключить питание устройства. На ВАЗ 2110 это можно сделать, следуя нескольким ключевым шагам.
Основные источники питания для бортового компьютера: аккумулятор и проводка автомобиля. На ВАЗ 2110 для этого используется постоянное питание (12 В) и, в некоторых случаях, зажигание для включения устройства.
- Подготовка проводки:
Перед подключением нужно выбрать место для установки бортового компьютера и подготовить провода. Обязательно используйте провода сечением 0,5-1 мм² для питания и заземления. Это обеспечит надежность соединения и защиту от перегрева проводов.
- Подключение к аккумулятору:
Для подключения к аккумулятору выберите цепь, которая будет обеспечивать постоянное питание. Обычно это контакт «плюс» (провод с красной изоляцией). Закрепите провод с помощью клеммы, избегая коротких замыканий.
- Подключение к зажиганию:
Чтобы бортовой компьютер включался только при запуске двигателя, подключите его к цепи зажигания. Для этого используйте провод, который активируется при включении ключа зажигания. Обычно это провод с синей изоляцией. Подключение нужно делать через реле или предохранитель для защиты от перегрузок.
- Подключение к массе:
Правильное заземление крайне важно для работы устройства. Подключите провод от бортового компьютера к металлической части кузова автомобиля или к болту, который соединяет массу с кузовом. Это обеспечит стабильное функционирование устройства и предотвратит возможные помехи.
- Предохранители:
Для защиты системы от коротких замыканий и перегрузок рекомендуется использовать предохранители. Подключите предохранитель на 5-10 ампер в линию питания и зажигания. Это обеспечит безопасность бортового компьютера и остальных электрических компонентов автомобиля.
Правильное подключение питания позволит бортовому компьютеру работать стабильно и не перегружать электрооборудование автомобиля. Убедитесь, что все соединения заизолированы и не имеют контакта с кузовом или другими металлическими частями, чтобы избежать коротких замыканий.
Монтаж датчиков и проводки для подключения к бортовому компьютеру
Для правильного подключения бортового компьютера к автомобилю ВАЗ 2110 необходимо установить несколько датчиков и правильно провести проводку. Основные датчики, которые могут понадобиться, включают датчик температуры охлаждающей жидкости, датчик уровня топлива, датчик давления масла, а также датчики для измерения оборотов двигателя и скорости.
Перед монтажом важно заранее подготовить места для установки датчиков. Все датчики должны быть установлены в местах, которые обеспечат точность измерений и удобство для дальнейшего обслуживания.
Шаг 1: Установка датчиков
- Датчик температуры охлаждающей жидкости: Обычно устанавливается на патрубке системы охлаждения или в месте, предусмотренном заводом-изготовителем. Для установки датчика необходимо снять старую прокладку и заменить её новой.
- Датчик уровня топлива: Монтируется в баке или в области топливной системы. Важно соблюдать осторожность при работе с топливной системой, чтобы избежать утечек.
- Датчик давления масла: Подключается в месте, предусмотренном для этого в блоке двигателя. Этот датчик должен быть установлен надежно, чтобы избежать повреждений и утечек масла.
- Датчик оборотов двигателя: Устанавливается на распределительный вал или коленвал, в зависимости от типа двигателя. Для установки необходимо использовать крепежи, чтобы датчик не вибрировал и не повреждался.
- Датчик скорости: Обычно устанавливается на колесе или в коробке передач. Важно подключить его так, чтобы сигналы не искажались на пути к бортовому компьютеру.
Шаг 2: Прокладка проводки
- Планирование маршрута проводки: Важно заранее определить, где будут прокладываться провода, чтобы избежать контакта с горячими или движущимися частями автомобиля. Лучше использовать специальные защитные трубки для проводки, чтобы предотвратить повреждения.
- Подключение к бортовому компьютеру: Провода от датчиков должны быть подключены к входным разъемам бортового компьютера согласно схеме подключения. Следует использовать качественные разъемы и обеспечить их герметичность, чтобы избежать коррозии.
- Проверка соединений: После монтажа проводки важно проверить все соединения на надежность. Необходимо убедиться, что провода не имеют повреждений и не мешают работе других систем автомобиля.
- Подключение питания: Для корректной работы датчиков нужно подключить их к источнику питания. Это можно сделать через предохранители, чтобы в случае короткого замыкания избежать повреждений всей системы.
Шаг 3: Проверка системы
- Проверка работоспособности датчиков: После подключения всех датчиков и проводки важно проверить их работу с помощью бортового компьютера. Для этого можно включить зажигание и наблюдать за показаниями на экране.
- Калибровка датчиков: В некоторых случаях потребуется откалибровать датчики для точных измерений. Например, для датчика температуры охлаждающей жидкости или давления масла потребуется проверка на эталонных жидкостях.

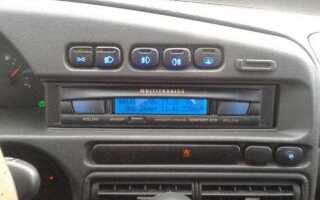

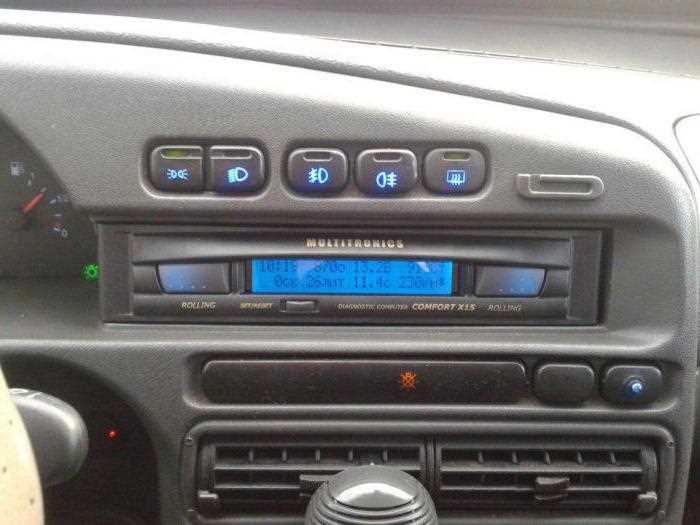

Установка блока управления бортовым компьютером на приборную панель
Для начала необходимо выбрать место для установки блока управления. Лучше всего разместить его в непосредственной близости от панели приборов, чтобы обеспечить удобный доступ и видимость. Оптимальным местом будет верхняя часть центральной консоли или область под экраном спидометра. Для этого предварительно снимите верхнюю часть панели, аккуратно отсоединив крепежи и зажимы.
Далее, с помощью шаблона или линейки отметьте на панели место для установки блока. Убедитесь, что выбранное место не перекрывает другие элементы управления и не мешает обзору. Место должно быть хорошо освещено, чтобы вы могли легко отслеживать показания бортового компьютера в процессе эксплуатации.
После того как место выбрано и размечено, используйте остриё или сверло для аккуратного отверстия, соответствующего размеру корпуса блока управления. Обратите внимание, чтобы края отверстия были гладкими, чтобы избежать повреждения проводки и крепежных элементов.
После того как проводка подключена, закрепите блок в заранее подготовленном месте с помощью специальных зажимов или саморезов. Для надежности можно использовать двусторонний скотч, если не планируется частая регулировка устройства. Убедитесь, что блок надежно закреплен и не шатается при движении автомобиля.
Последним этапом является проверка функционирования системы. Включите зажигание и убедитесь, что блок управления корректно отображает данные. Проверьте связь с датчиками автомобиля, настройте параметры отображения, если это необходимо. После успешной проверки установите панель на место и закрепите её крепежами.
Настройка программного обеспечения бортового компьютера
Для полноценной работы бортового компьютера на ВАЗ 2110 необходимо правильно настроить его программное обеспечение. Процесс включает в себя несколько ключевых шагов, которые обеспечат корректную работу всех функций устройства.
Первым шагом является подключение компьютера к диагностическому разъему автомобиля (OBD2). Для этого потребуется переходник OBD2-to-USB, который подключается к порту на автомобиле, а с другой стороны – к компьютеру или ноутбуку. Используйте специализированные программы для диагностики, такие как ELMconfig или ScanTool. Эти утилиты позволяют получить доступ к параметрам бортового компьютера и проводить его настройку.
После подключения устройства к компьютеру, откройте программу диагностики. В меню найдите раздел настройки программного обеспечения. Здесь можно задать параметры работы, такие как частота обновления данных, параметры топливоподачи, температура двигателя и другие важные показатели.
Важно выбрать правильную версию программного обеспечения для вашего устройства. Для ВАЗ 2110 рекомендуется использовать прошивки, соответствующие модели бортового компьютера, так как различные версии могут иметь различия в поддерживаемых функциях и интерфейсе. Обновление прошивки осуществляется через меню программного обеспечения с помощью USB-кабеля или через Bluetooth, если ваша модель поддерживает эту функцию.
Для настройки точности показателей, таких как расход топлива и температура, необходимо откалибровать сенсоры. Для этого в настройках программы выберите параметры калибровки и следуйте пошаговой инструкции. Важно, чтобы все датчики были исправны, иначе калибровка не даст нужного эффекта.
Когда все параметры будут установлены, не забудьте сохранить изменения в памяти устройства и перезагрузить бортовой компьютер. Проверьте корректность работы всех функций с помощью программы диагностики, чтобы убедиться в отсутствии ошибок и сбоев в системе.
Наконец, важно регулярно обновлять программное обеспечение. Это необходимо для устранения возможных багов и повышения стабильности работы устройства. Для обновления достаточно скачать последнюю версию прошивки с официального сайта производителя и установить ее через ту же программу диагностики.
Тестирование работы бортового компьютера после подключения
После подключения бортового компьютера на ВАЗ 2110 важно провести проверку его функциональности. Для этого включите зажигание, но не заводите двигатель. На экране должны отобразиться базовые параметры, такие как обороты двигателя, температура охлаждающей жидкости, давление масла и данные о топливной системе.
Проверьте корректность отображения данных. Убедитесь, что показания тахометра, температуры и давления соответствуют нормальным значениям. Если данные неправдоподобны, возможно, необходимо проверить правильность подключения датчиков и проводки.
Следующим шагом является проверка работы системы предупреждений. Проверьте, срабатывает ли сигнализация при возникновении ошибок, например, при перегреве двигателя или низком уровне масла. При нормальной работе компьютера ошибка должна отображаться на экране и сопровождаться звуковым сигналом.
Важно провести тестирование на ходу. После того как двигатель прогреется, проведите несколько коротких поездок, следя за показаниями на экране. Это поможет выявить ошибки в работе системы при изменении условий эксплуатации, таких как повышение температуры или ускорение.
Если бортовой компьютер имеет функцию сброса ошибок, используйте её для диагностики возможных проблем. В случае обнаружения некорректных данных или отказа системы, проверьте соединения и корректность настроек программы.
Частые проблемы при подключении бортового компьютера и их решения
Некорректное считывание данных с датчиков также бывает частой проблемой. Это может быть связано с плохим контактом или неправильной настройкой параметров бортового компьютера. Решение: убедитесь, что все датчики подключены правильно и не повреждены, а также откалибруйте параметры в настройках устройства.
Ошибки в работе экрана или невозможность его включения могут быть вызваны недостаточной силой сигнала или неисправностью самого дисплея. Решение: проверьте питание дисплея, контакты соединения с бортовым компьютером, а также наличие повреждений кабеля.
Иногда возникает ситуация, когда бортовой компьютер не реагирует на подключение к автомобилю. Это может быть вызвано проблемами с программным обеспечением устройства или несовместимостью модели бортового компьютера с автомобилем. Решение: обновите программное обеспечение устройства до последней версии, либо проверьте совместимость устройства с вашим автомобилем.
Неверное отображение показателей, таких как скорость, обороты или температура, также может быть связано с проблемами в проводке или настройке устройства. Решение: проверьте проводку, а также выполните сброс настроек устройства для устранения возможных ошибок в показаниях.
Вопрос-ответ:
Как подключить бортовой компьютер на ВАЗ 2110, с чего начать?
Для начала вам нужно подготовить бортовой компьютер и комплект необходимых проводов. Убедитесь, что у вас есть все компоненты: сам компьютер, кабели для подключения к бортовой сети автомобиля и соответствующие разъемы. Обычно процесс подключения включает подключение питания и датчиков, таких как датчик температуры двигателя и датчик скорости. После этого необходимо подключить проводку к диагностическому разъему машины, обычно находящемуся рядом с рулевой колонкой.
Какие инструменты понадобятся для подключения бортового компьютера на ВАЗ 2110?
Для работы вам потребуется минимальный набор инструментов: отвертки, паяльник (если нужно припаять провода), мультиметр для проверки правильности подключения и изолента. Также могут понадобиться дополнительные приспособления для крепления самого устройства в салоне автомобиля. Важно помнить, что работа с электрическими системами автомобиля требует аккуратности, чтобы не повредить проводку или другие элементы системы.
Как подключить бортовой компьютер к бортовой сети ВАЗ 2110?
Для подключения к бортовой сети необходимо правильно подключить кабели питания и данных. Кабель питания обычно подключается к fusebox, который находится в салоне или под капотом автомобиля. Провод для данных нужно подключить к диагностическому разъему OBD-II, который обычно расположен под приборной панелью. Прежде чем начинать подключение, важно выключить зажигание и снять клемму с аккумулятора, чтобы избежать короткого замыкания.
Что делать, если бортовой компьютер на ВАЗ 2110 не показывает данные после подключения?
Если данные не отображаются, первым делом проверьте все соединения. Убедитесь, что кабели надежно подключены к нужным разъемам, а питание поступает в устройство. Также стоит проверить настройки бортового компьютера: возможно, нужно активировать определенные параметры или выбрать корректный режим работы. Если проблема не решается, стоит протестировать бортовой компьютер на другом автомобиле, чтобы исключить неисправности устройства.
Можно ли подключить бортовой компьютер на ВАЗ 2110 самостоятельно, или нужна помощь специалиста?
Подключение бортового компьютера на ВАЗ 2110 можно выполнить самостоятельно, если у вас есть опыт работы с электросистемами автомобилей. Если вы не уверены в своих силах, лучше обратиться к специалисту, чтобы избежать повреждения проводки или самого устройства. Обычно процесс подключения не слишком сложен, но требует аккуратности и внимательности при работе с электрической системой автомобиля.
