Неправильное подключение высоковольтных проводов на ВАЗ 2108 с карбюраторным двигателем приводит к перебоям в работе, нестабильному холостому ходу и трудностям при запуске. Основная задача – обеспечить точную последовательность соединения проводов между распределителем зажигания и свечами.
На карбюраторных моторах ВАЗ 2108 используется четырехцилиндровый двигатель с маркировкой 21083. Порядок работы цилиндров – 1–3–4–2, считая от шкива коленчатого вала. Этот порядок определяет расположение бронепроводов на крышке трамблёра и свечах зажигания.
При подключении важно учитывать длину каждого провода: короткий – к первому цилиндру, средний – ко второму и третьему, длинный – к четвёртому. Перепутанные провода приведут к неправильному зажиганию и нестабильной работе двигателя.
Перед подключением обязательно убедитесь в исправности самих бронепроводов: сопротивление каждого должно находиться в пределах 6–10 кОм. Повышенное сопротивление указывает на износ или повреждение проводника, что требует замены элемента.
Как правильно подключить бронепровода на ВАЗ 2108 карбюратор
Подключение бронепроводов на ВАЗ 2108 с карбюраторным двигателем начинается с определения порядка работы цилиндров. Последовательность – 1-3-4-2. Первый цилиндр – ближайший к ремню ГРМ. Распределитель зажигания вращается против часовой стрелки.
На крышке трамблёра имеются четыре выхода под провода. Один из них соответствует первому цилиндру. Чтобы определить его, устанавливают поршень первого цилиндра в верхнюю мёртвую точку такта сжатия и ориентируют бегунок трамблёра на соответствующий контакт. С этого положения начинается подключение.
Первый провод подключается от контакта крышки трамблёра, на который указывает бегунок, к свечному колпачку первого цилиндра. Второй провод идёт к третьему цилиндру, третий – к четвёртому, четвёртый – ко второму. Учитывайте направление вращения бегунка.
Высоковольтные провода должны быть установлены с плотной посадкой в гнезда трамблёра и на свечи зажигания. Люфты, трещины и загрязнения недопустимы. При установке избегайте пересечений и контакта с горячими элементами двигателя. Длина каждого провода подбирается строго по месту, чтобы исключить натяжение и провисание.
Пятый провод соединяет центральный контакт катушки зажигания с центральным разъёмом крышки трамблёра. Он должен быть исправным, без утечек и износа изоляции. После подключения следует визуально проверить правильность маршрута всех проводов и отсутствие перекручивания.
Порядок работы цилиндров двигателя ВАЗ 2108
Четырёхцилиндровый двигатель ВАЗ 2108 работает по порядку 1-3-4-2. Этот алгоритм строго определяет очередность воспламенения топливной смеси в цилиндрах, обеспечивая равномерную работу мотора и предотвращая вибрации.
- 1-й цилиндр – ближайший к ремню ГРМ.
- 3-й цилиндр – второй от ремня.
- 4-й цилиндр – второй от маховика.
- 2-й цилиндр – ближайший к маховику.
При подключении бронепроводов важно учитывать не только порядок работы цилиндров, но и расположение контактов на крышке трамблёра. Вал распределителя вращается по часовой стрелке. Отсчёт начинается с контакта, расположенного ближе к направлению на 1-й цилиндр.
- Найти контакт, соответствующий положению бегунка при ВМТ 1-го цилиндра.
- Подключить к нему провод от свечи 1-го цилиндра.
- Далее по часовой стрелке подключить провода от 3-го, 4-го и 2-го цилиндров соответственно.
Нарушение порядка подключения приводит к неправильному зажиганию, нестабильной работе двигателя и трудному запуску. Проверка должна проводиться при снятом крышке трамблёра и установленном положении ВМТ первого цилиндра.

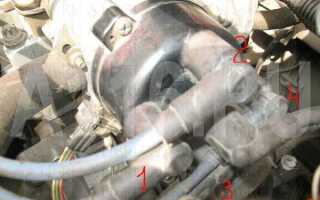

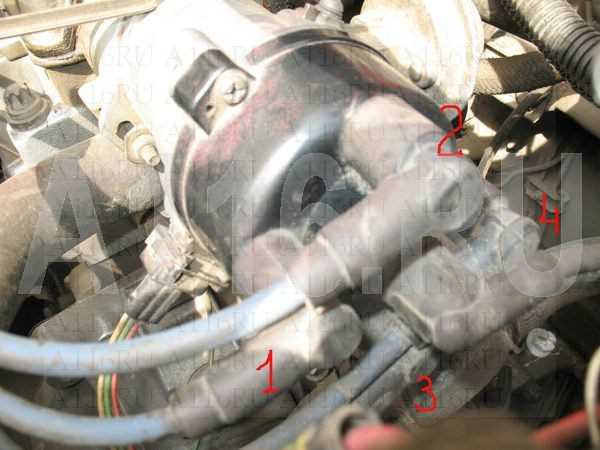

Схема подключения бронепроводов к трамблёру
На карбюраторном ВАЗ-2108 используется четырёхцилиндровый двигатель с распределителем зажигания (трамблёром), имеющим пять выходов: один центральный для высоковольтного провода от катушки зажигания и четыре периферийных – для бронепроводов, ведущих к свечам зажигания.
Цилиндры нумеруются от передней части двигателя к задней: 1 – со стороны ремня ГРМ, 4 – ближе к коробке передач. Порядок работы цилиндров: 1–3–4–2. Именно в такой последовательности провода подключаются к трамблёру по ходу вращения бегунка – против часовой стрелки.
Определив положение первого цилиндра (ориентир – ВМТ на первом цилиндре и метки на шкиве коленвала), подсоедините первый бронепровод к контакту, над которым находится бегунок. Далее, по направлению против часовой стрелки, подключаются провода ко 2-му, 4-му и 3-му цилиндрам соответственно. Ошибка в последовательности приведёт к нестабильной работе двигателя или его не запуску.
Высоковольтные провода должны быть целыми, с плотными контактами. Их длина подбирается без натяжения и провисания. Нумерация на проводах упрощает монтаж и исключает путаницу.
Как определить первый цилиндр на карбюраторном двигателе
На двигателе ВАЗ 2108 первый цилиндр находится со стороны привода ГРМ – ближе всего к ремню газораспределительного механизма и шкиву коленвала.
- Ориентируйтесь по крышке ремня ГРМ – первый цилиндр располагается рядом с ним.
- Расположение цилиндров строго линейное: с первой по четвёртую камеру зажигания, считая от ГРМ к маховику.
- На впускном коллекторе также видна последовательность впускных каналов, совпадающая с порядком цилиндров.
Для точного определения воспользуйтесь следующим методом:
- Снимите крышку трамблёра, предварительно отключив зажигание.
- Поверните коленвал за болт по часовой стрелке, наблюдая за движением метки на шкиве.
- Когда метка совпадёт с нулевым делением на крышке ГРМ, один из поршней будет в ВМТ.
- Проверьте положение бегунка трамблёра – он должен указывать на контакт первого цилиндра.
- Если бегунок указывает на противоположный контакт, поверните коленвал ещё на один оборот.
Контакт первого цилиндра на крышке трамблёра обычно отмечается или располагается ближе всего к радиатору. При подключении бронепроводов соблюдайте порядок зажигания 1-3-4-2 по часовой стрелке.
Размещение контактов крышки распределителя зажигания
На ВАЗ-2108 с карбюраторным двигателем распределитель зажигания оснащён крышкой с четырьмя контактными гнёздами для высоковольтных проводов и одним центральным – для провода от катушки зажигания. Центральный контакт расположен в середине крышки и соединяется с бегунком, который вращается по часовой стрелке.
Как избежать перепутывания проводов при установке
Перед снятием старых бронепроводов необходимо сфотографировать их расположение или отметить маркером каждый провод по номеру цилиндра. На карбюраторном ВАЗ 2108 порядок работы цилиндров – 1-3-4-2, при этом нумерация начинается от ремня ГРМ.
Катушка зажигания подключается к трамблёру, а от трамблёра провода идут к свечам. Контакт в крышке трамблёра, расположенный ближе всего к фиксатору, соответствует первому цилиндру. Далее по часовой стрелке идут третий, четвёртый и второй.
Для минимизации ошибок рекомендуется сначала установить провод с катушки на центральный контакт трамблёра, затем подсоединять остальные, начиная с первого цилиндра и двигаясь по порядку. Каждый провод должен иметь соответствующую длину – это дополнительный ориентир: самый короткий идёт к первому цилиндру, самый длинный – ко второму.
Проверка после установки обязательна: убедитесь, что провода не касаются горячих элементов двигателя и не перегибаются. При запуске двигателя неправильное подключение проявится троением, нестабильной работой и хлопками в карбюратор – это явный сигнал проверить порядок подключения.
Проверка длины и маркировки бронепроводов перед подключением
Перед установкой необходимо убедиться, что каждый бронепровод соответствует длине, необходимой для конкретного цилиндра. На ВАЗ 2108 с карбюраторным двигателем длины проводов различаются: от трамблёра к первому цилиндру – самый короткий, к четвёртому – самый длинный. Несоответствие длины приводит к натяжению провода, перегибам и потере контакта.
Маркировка должна быть нанесена на каждом проводе. Как правило, производители указывают номера цилиндров или длину в миллиметрах. Отсутствие маркировки усложняет установку и может привести к неправильному порядку подключения, что вызовет пропуски зажигания или неустойчивую работу двигателя.
При визуальном осмотре проверьте целостность изоляции и отсутствие микротрещин. Изоляционный слой не должен иметь заломов. Контактные наконечники должны быть прочно зафиксированы, не иметь люфта и окисления. При наличии признаков износа или повреждений провод следует заменить.
Не используйте провода с одинаковой длиной для всех цилиндров – это признак универсального комплекта, не предназначенного для данной модели. Оригинальные или качественные аналоги имеют градацию по длине, соответствующую заводской конфигурации ВАЗ 2108.
Правильная установка центрального провода от катушки зажигания
Центральный провод передаёт высоковольтный импульс от катушки зажигания к крышке трамблёра. Его надёжная установка критична для стабильной работы двигателя ВАЗ 2108 с карбюратором.
Подключение начинается с выбора провода соответствующей длины – излишне натянутый или провисающий провод увеличивает риск пробоя изоляции и ухудшает искрообразование. Оптимальная длина – с небольшим запасом (до 3 см), без натяжения в крайних положениях двигателя.
При прокладке необходимо избегать контакта провода с нагревающимися элементами двигателя – выпускным коллектором, корпусом карбюратора, а также движущимися частями. Используйте штатные держатели или хомуты для фиксации, соблюдая расстояние не менее 1 см до металлических поверхностей.
После подключения выполните проверку сопротивления провода – оно должно находиться в пределах 3–10 кОм. Значения выше указывают на износ или повреждение жилы. Также проверьте целостность изоляции визуально: любые микротрещины или потемнения – повод для замены.
При наличии пропусков зажигания, особенно на холодную, проверка центрального провода – одна из первых диагностических процедур. Даже минимальное отклонение от нормы приводит к перебоям в искрообразовании и нестабильной работе двигателя.
Проверка искры после подключения бронепроводов
После того как бронепровода подключены к свечам зажигания, важно убедиться в правильности их работы. Для этого проводится проверка искры, которая поможет выявить возможные проблемы в системе зажигания. Некачественная искра может свидетельствовать о неправильном подключении проводов или их неисправности.
1. Подготовка к проверке. Перед тем как проверить искру, нужно убедиться, что все подключения выполнены правильно. Проверьте, чтобы бронепровода плотно сидели на свечах и катушке зажигания, а также не были повреждены. Проводка должна быть изолирована, чтобы избежать короткого замыкания.
2. Проверка искры на свече зажигания. Для проверки нужно извлечь одну свечу, оставить её на автомобиле, подключив провод к катушке зажигания. Далее следует включить зажигание и прокрутить стартер. Если искра видна на свече, значит, провод подключен правильно. Она должна быть яркой, синим или белым цветом. Если искра слабая или её нет, то причина может быть в неисправности проводов, катушки или системы зажигания.
3. Использование внешнего источника для проверки искры. В случае, если визуальная проверка на свечах не дает четкой картины, можно использовать тестер искры. Он подключается между свечой и бронепроводом, позволяя точно оценить силу и стабильность искры. На экране тестера можно увидеть её частоту и силу, что поможет выявить слабые места в проводке.
4. Диагностика неисправностей. Если после проверки искры обнаружены проблемы, первым делом следует проверить сам бронепровод. Убедитесь, что он не имеет механических повреждений, трещин или перегибов. Также стоит проверить состояние наконечников проводов, которые должны плотно контактировать с катушкой и свечой. Если провод повреждён, его необходимо заменить.
5. Повторная проверка. После того как все соединения и проводка проверены и устранены неисправности, повторите процедуру проверки искры. Искра должна быть стабильной и яркой. Если это так, значит, бронепровода подключены корректно и система зажигания работает правильно.
Вопрос-ответ:
Как правильно подключить бронепровода на ВАЗ 2108 с карбюратором?
Для правильного подключения бронепроводов на ВАЗ 2108 карбюратор необходимо тщательно следовать последовательности установки, чтобы избежать неправильной работы системы зажигания. Начните с отключения аккумулятора. Затем подключите бронепровода к катушке зажигания, начиная с первого цилиндра. Убедитесь, что каждый провод надежно закреплен и не имеет повреждений. При этом каждый бронепровод должен быть подключен к соответствующему распределителю зажигания и наконечникам свечей. Важно, чтобы провод был установлен в правильном порядке согласно схеме, указанной в технической документации автомобиля.
Что нужно учитывать при замене бронепроводов на ВАЗ 2108 с карбюратором?
При замене бронепроводов на ВАЗ 2108 с карбюратором важно выбрать качественные провода, подходящие для этого автомобиля. Провода должны быть прочными, с хорошей изоляцией, чтобы выдерживать высокие температуры и электрические нагрузки. Следите за правильностью подключения каждого провода, чтобы избежать коротких замыканий или перебоев в зажигании. Также стоит проверить состояние свечей зажигания и катушки, так как они напрямую влияют на работу бронепроводов. Не забывайте про правильную прокладку проводов, чтобы они не касались горячих частей двигателя и не подвергались механическим повреждениям.
Как определить, что бронепровода на ВАЗ 2108 с карбюратором нужно заменить?
Замену бронепроводов на ВАЗ 2108 можно провести, если заметны признаки их износа. Это могут быть трещины на изоляции проводов, изношенные наконечники или ухудшение работы двигателя, например, нестабильные обороты или сбои в зажигании. Важно обращать внимание на признаки пропуска искры, такие как неустойчивый запуск двигателя или затруднения при ускорении. Если вы заметили подобные симптомы, проверьте бронепровода с помощью тестера или просто замените их на новые, чтобы избежать дальнейших проблем с зажиганием.
Какие ошибки чаще всего совершают при подключении бронепроводов на ВАЗ 2108?
При подключении бронепроводов на ВАЗ 2108 можно столкнуться с несколькими распространенными ошибками. Одна из них — неправильная последовательность подключения проводов к катушке зажигания. Если провода перепутаны, двигатель может работать с перебоями или вообще не запускаться. Также важно правильно установить наконечники проводов на свечах зажигания, иначе может произойти потеря искры. Другой распространенной ошибкой является повреждение изоляции проводов при установке или контактах проводов с горячими частями двигателя, что может привести к короткому замыканию или перегреву. Важно следить за тем, чтобы провода не были натянуты, и они не повреждали изоляцию в процессе эксплуатации.
