Установка фары специального освещения на ВАЗ 2107 требует чёткого понимания электросхем автомобиля и особенностей подключения дополнительного оборудования. Такие фары используются для освещения рабочей зоны при ремонте, буксировке или патрулировании и должны устанавливаться с соблюдением требований ПДД и технических нормативов.
Подключение начинается с выбора типа фары – наиболее распространены светодиодные прожекторы мощностью от 18 до 36 Вт, рассчитанные на бортовую сеть 12 В. Их энергопотребление составляет от 1,5 до 3 А, что позволяет обойтись без вмешательства в штатную проводку, если использовать отдельную цепь с предохранителем на 5–10 А.
Рекомендуется использовать реле с током нагрузки не менее 20 А и влагозащищённый выключатель, установленный в салоне. Питание следует брать от аккумулятора через предохранитель, минуя контактную группу замка зажигания, чтобы исключить перегрузку цепей при включении фары на заглушенном двигателе.
Заземление выполняется непосредственно на кузов в точке с надёжным контактом. Для минимизации потерь напряжения кабель от аккумулятора до реле должен быть не тоньше 2,5 мм², а от реле до фары – не менее 1,5 мм². Все соединения герметизируются термоусадкой или герметиком, чтобы избежать коррозии и короткого замыкания.
Особое внимание следует уделить месту установки фары: оно не должно препятствовать обзору, нарушать аэродинамику или закрывать номерной знак. Наиболее практичный вариант – крепление к задней части багажника или к силовому бамперу, при наличии такового.
Выбор типа фары специального освещения для установки на ВАЗ 2107
При выборе фары специального освещения для ВАЗ 2107 необходимо учитывать конкретное назначение устройства, допустимую нагрузку на электросеть и конструктивные особенности автомобиля. Наиболее распространённые типы фар: светодиодные, галогенные и ксеноновые модули, применяемые для работы, поиска, сигнализации или подсветки местности.
- Светодиодные (LED) фары – оптимальный выбор для установки на ВАЗ 2107 благодаря низкому энергопотреблению (от 10 до 60 Вт), высокой яркости (до 10 000 люмен) и устойчивости к вибрациям. Рекомендуется выбирать модели с алюминиевым корпусом и герметичностью не ниже IP67.
- Галогенные фары обеспечивают тёплый световой поток, но имеют более высокий ток потребления (от 55 до 100 Вт) и меньший ресурс. Их установка оправдана при ограниченном бюджете, однако требует усиленной проводки и реле.
- Ксеноновые фары редко применяются на ВАЗ 2107 из-за сложности монтажа, необходимости установки блока розжига и высокого напряжения. Подходят только при полной переделке системы освещения и замене генератора на более мощный (не менее 90 А).
Для установки на крышу или багажник предпочтительнее использовать линзованные LED-фары дальнего действия с узким световым пятном (угол 10–30°). Для капота или задней части – широкоугольные рабочие панели (угол до 120°) мощностью не более 50 Вт во избежание перегрузки бортовой сети.
Важно учитывать габариты: на классический кузов ВАЗ 2107 лучше всего подходят фары длиной до 180 мм, высотой до 80 мм. При установке необходимо предусмотреть виброизоляцию крепления и прямое подключение через реле и предохранитель на 15–20 А.

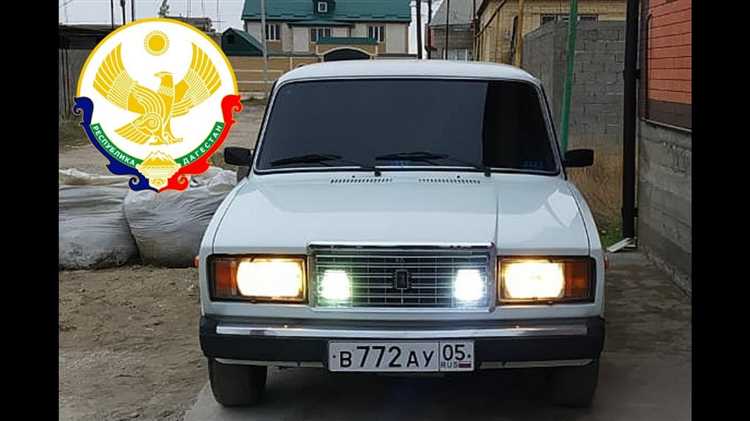

Определение точки установки фары на кузове автомобиля
Если планируется установка в районе решётки радиатора, важно учитывать минимальное расстояние до капота – не менее 30 мм, чтобы избежать перегрева от двигателя. Дополнительная проверка должна исключить перекрытие потока воздуха к радиатору. В этом случае удобнее использовать кронштейн с креплением к верхней панели передка.
Перед сверлением кузова необходимо точно определить горизонтальный центр автомобиля с помощью рулетки и разметить отверстия, учитывая габариты фары и наличие пространства для подключения. При установке на крышу обязательно предусмотреть уплотнитель или герметик, чтобы исключить протекание воды в салон. Жёсткость выбранного участка должна исключать вибрации – рекомендуется проверка простукиванием металла и выбор зоны с минимальной отдачей.

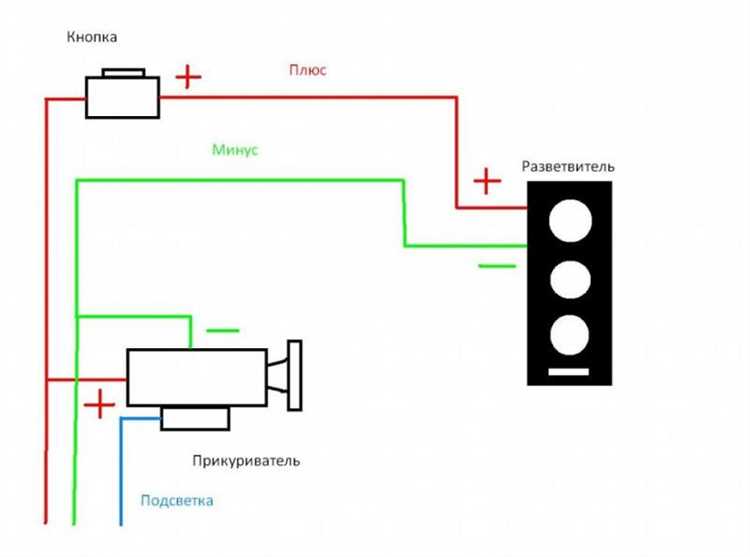

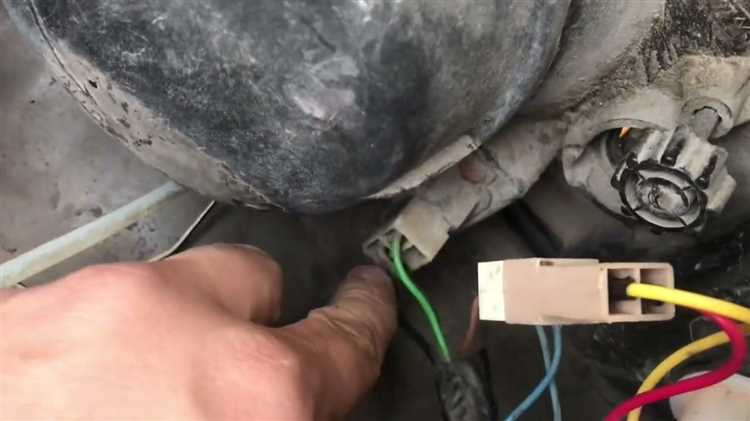

Подбор проводов и разъёмов с учётом потребляемой мощности
Для подключения фары специального освещения на ВАЗ 2107 необходимо учитывать её потребляемую мощность при выборе сечения проводов и типа разъёмов. Например, фара мощностью 55 Вт при напряжении 12 В потребляет около 4,6 А. При этом ток в цепи может кратковременно увеличиваться при включении, что требует запаса по току минимум 20–30%.
Для тока до 5 А применяется медный провод сечением не менее 1 мм². Если суммарная мощность осветительных элементов превышает 100 Вт, сечение увеличивают до 1,5–2,5 мм². При длине кабеля более 2 метров необходимо учитывать падение напряжения и увеличивать сечение на шаг выше. Изоляция должна быть термостойкой, с допуском не менее 105 °C, например, марки ПВ3 или ГПВ.
Разъёмы выбираются с токовой нагрузкой не ниже расчетной, с коэффициентом запаса 1,5. Для фар мощностью до 70 Вт подойдут разъёмы типа «мама-папа» с латунными контактами, рассчитанные на ток до 10 А. При установке двух фар желательно использовать герметичные разъёмы типа AMP Superseal или аналоги, исключающие коррозию и перегрев контактов.
Все соединения должны быть обжаты пресс-клещами, пайка нежелательна из-за риска растрескивания припоя при вибрациях. После установки – обязательная проверка тока в цепи с помощью амперметра и контроль нагрева проводки после 10–15 минут работы. При выявлении нагрева – замена на провод с большим сечением.

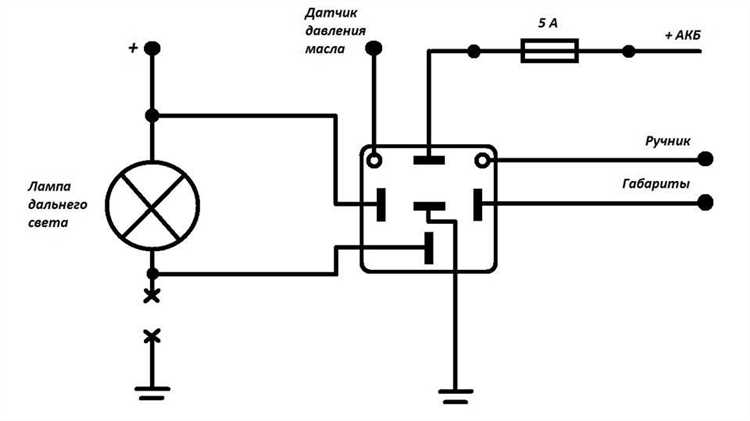

Подключение фары к бортовой сети через реле
Для стабильной работы фары специального освещения на ВАЗ 2107 рекомендуется использовать реле, чтобы снизить нагрузку на штатную электропроводку и переключатели. Подключение выполняется по следующей схеме:
- Установите 4-контактное реле (например, 30А) в подкапотном пространстве, ближе к месту монтажа фары.
- Контакт 30 реле соедините с плюсовой клеммой аккумулятора через предохранитель на 15–20А. Расположите предохранитель как можно ближе к аккумулятору.
- Контакт 87 подключите к плюсовому проводу фары. Минус фары подключается к массе кузова на винт с зачисткой краски.
- Контакт 85 соедините с массой автомобиля. Убедитесь в надежности контакта.
- Контакт 86 подключите к управляющему проводу от кнопки включения, установленной в салоне. Второй контакт кнопки – к зажиганию или ACC, чтобы исключить возможность включения при выключенном зажигании.
Провода используйте сечением не менее 1,5 мм², для питания – 2,5 мм². Все соединения изолируйте термоусадкой или герметичными клеммами. Реле лучше использовать с креплением и влагозащитой. При прокладке проводки избегайте острых краёв и мест с высокой температурой – рядом с выпускным коллектором или радиатором. Рекомендуется прокладывать кабель в гофре или использовать ПВХ-трубку.

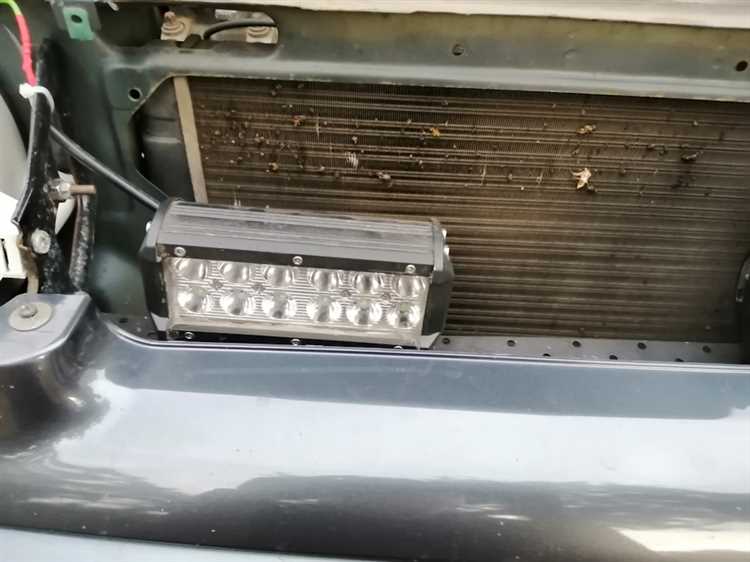

Установка отдельной кнопки управления фарой в салоне
Для управления фарой специального освещения на ВАЗ 2107 рекомендуется установить отдельную кнопку с фиксацией. Оптимальное место – левая часть торпедо рядом с блоком предохранителей, где удобно подвести проводку и не нарушается эргономика.
Используется кнопка с номиналом тока не менее 10 А, например, от ВАЗ 2108 или аналогичная универсальная модель. Необходим прямой доступ к цепи питания фары, поэтому питание подводится от замка зажигания через предохранитель на 15 А.
Провод от реле или напрямую от фары (в зависимости от схемы) прокладывается через штатный жгут в моторный отсек. Для избежания повреждений используется гофра и термоусадка на местах соединений. Подключение ведётся через разъёмы типа «мама-папа» или клеммы с пайкой и изоляцией термотрубкой.
После монтажа проверяется надёжность контактов, отсутствие коротких замыканий и работоспособность системы. Фиксация кнопки – на винтах или защёлках, в зависимости от модели, без люфтов. Жгуты дополнительно закрепляются пластиковыми хомутами.

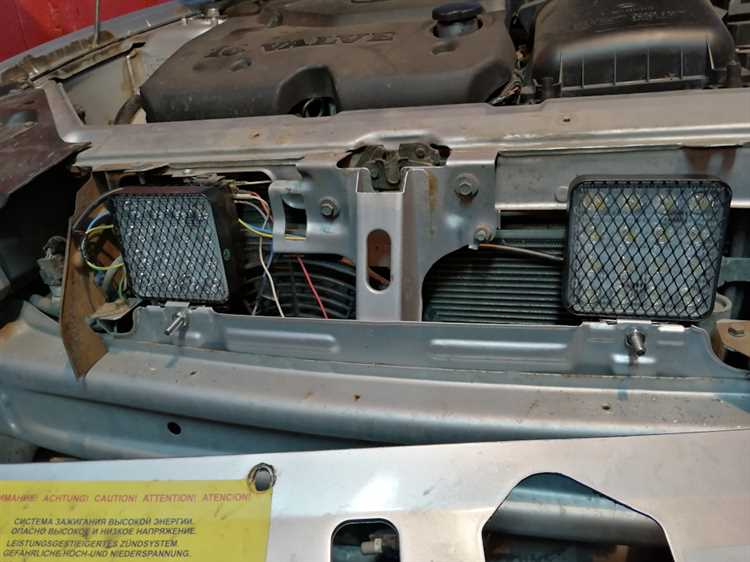

Организация защиты цепи предохранителем подходящего номинала
При подключении фары специального освещения на ВАЗ 2107 необходимо предусмотреть защиту проводки от коротких замыканий и перегрузок с помощью предохранителя. Выбор предохранителя зависит от тока, который будет потреблять фара, и характеристик проводки.
Для начала важно определить максимальный ток, который будет протекать через цепь. Например, если фара потребляет 55 Вт при 12 В, то ток, который будет проходить через цепь, равен 55 Вт / 12 В = 4,58 А. При этом стоит учесть возможные пиковые значения тока при включении устройства, которые могут быть выше номинала. Рекомендуется выбрать предохранитель с запасом, например, на 6-7 А.
Для защиты проводки и других компонентов системы лучше использовать предохранители с быстродействующей характеристикой, что обеспечит защиту в случае короткого замыкания. Важно выбирать предохранители с правильным типом и номиналом, чтобы обеспечить безопасность без ложных срабатываний.
Для правильного выбора проводки важно учитывать максимальный ток цепи и номинал предохранителя. Например, для цепей с током до 10 А рекомендуется использовать проводку с сечением 1,5 мм², а для токов выше – использовать более толстую проводку с сечением 2,5 мм² или 4 мм².
Кроме того, стоит проверить качественное соединение предохранителя с проводкой, чтобы избежать потерь напряжения и нагрева, что может привести к перегреву проводов и их повреждению.
Прокладка проводки через моторный отсек и уплотнители
При прокладке проводки через моторный отсек ВАЗ 2107 важно обеспечить надежность и безопасность соединений. Неправильно проложенные провода могут стать причиной короткого замыкания, перегрева или повреждения проводки, особенно в условиях вибрации и высокой температуры. Рассмотрим ключевые моменты, на которые стоит обратить внимание.
1. Выбор места для прокладки проводки
Проводку следует прокладывать вдоль существующих жгутов и в местах, где она будет защищена от механических повреждений. Желательно избегать контакта с подвижными частями, такими как вентиляторы или ремни. Для этого лучше использовать прокладки через специальные отверстия в кузове, чтобы предотвратить контакт с горячими частями мотора.
2. Прокладка через моторный отсек
Чтобы проводка не подвергалась воздействию высокой температуры, используйте кабельные каналы или термостойкие трубки. Для крепления проводов используйте пластиковые зажимы, которые предотвращают их перемещение и натирание о металлические элементы. Важно, чтобы провода не перекручивались и не были натянуты.
3. Уплотнители для проводки
Места прохождения проводки через кузов или моторный отсек должны быть герметичными. Для этого используются резиновые уплотнители, которые предотвращают попадание воды и грязи. Выбирайте уплотнители, которые соответствуют диаметру проводки, чтобы не создавать зазоров, через которые могут проникать влага или пыль.
4. Защита проводки от внешних воздействий
При прокладке проводки через моторный отсек важно использовать дополнительные защитные материалы. Например, термостойкие оболочки, которые будут защищать проводку от перегрева. Также рекомендуется использовать броню для проводов в местах, где возможны механические повреждения.
5. Прокладка через уплотнительные элементы
Для защиты проводки от влаги и загрязнений важно использовать качественные уплотнительные элементы. Резиновые уплотнители с фиксатором обеспечат герметичность и предотвратят коррозию. Убедитесь, что уплотнители не повреждены, а монтаж проводки через них выполнен без изломов.
Проверка работы фары и устранение возможных помех и наводок
После установки фары специального освещения на ВАЗ 2107 важно проверить её работоспособность и устранить возможные помехи и наводки, которые могут снизить эффективность её работы.
Первым шагом является проверка правильности подключения. Убедитесь, что все контакты на фаре и проводах плотно зафиксированы. Освещение должно включаться без задержек. Проверьте проводку на наличие повреждений, а также использование качественных соединений. При наличии слабых контактов могут возникать перебои в работе фары.
Для проверки работы фары можно использовать мультиметр. Замерьте напряжение на входе фары, оно должно быть в пределах 12-14 вольт, если напряжение ниже, это может свидетельствовать о проблемах с аккумулятором или генератором. Также стоит проверить силу тока, которая не должна превышать заявленных характеристик для данной фары, чтобы избежать перегрева.
Если фара работает, но световой поток недостаточен или наблюдаются мерцания, причиной могут быть помехи в электрической системе. Наиболее частые источники помех – это неэкранированные провода, неправильное заземление и использование низкокачественных реле. Проверьте, нет ли коротких замыканий в проводке и правильно ли выполнена земляная связь. Некачественные реле могут привести к скачкам напряжения, что также вызывает наводки.
Если присутствуют наводки, причиной может быть неправильная установка фары или её конструктивные особенности. Для устранения наводок можно использовать фильтры помех на проводах питания фары. Также помогает заземление металлических частей фары через специальные фильтры, которые уменьшают влияние внешних источников электромагнитных помех.
Для повышения стабильности работы фары используйте только качественные кабели с изоляцией, предназначенной для работы в условиях высокой температуры и нагрузки. Проводка должна быть прокладываться в местах, защищенных от механических повреждений и воздействий внешней среды.
Важным моментом является проверка крепления фары. Неправильное или ненадежное крепление может привести к нарушению положения фары, что скажется на её работе, а также может вызвать дополнительные вибрации, способствующие возникновению наводок. Убедитесь, что фара установлена жестко и не имеет люфта.
Если после всех проверок и устранений помех проблема сохраняется, стоит проверить другие элементы электрооборудования автомобиля на наличие неисправностей, так как они могут влиять на работу фары, включая генератор, аккумулятор и распределительный блок.
Вопрос-ответ:
Как правильно подключить фару специального освещения на ВАЗ 2107?
Для подключения фары специального освещения на ВАЗ 2107 нужно выполнить несколько шагов. Сначала убедитесь, что выбранная фара совместима с автомобилем. Затем подключите провода к соответствующим контактам фары. Для этого могут понадобиться переходники или адаптеры, если фара не имеет стандартных разъемов. Подключение обычно включает в себя подсоединение проводов к выключателю, а также к аккумулятору или к реле, чтобы обеспечить правильную работу освещения.
Нужно ли устанавливать дополнительное реле для подключения специальной фары на ВАЗ 2107?
Да, для подключения фары специального освещения на ВАЗ 2107 рекомендуется установить дополнительное реле. Это необходимо для того, чтобы предотвратить перегрузку электросистемы автомобиля. Реле будет управлять подачей тока на фару и обеспечивать стабильную работу освещения, не повреждая основные компоненты электросети машины. Также, реле поможет продлить срок службы проводки и обеспечит правильную работу фар при различных условиях эксплуатации.
Можно ли подключить фару специального освещения напрямую к аккумулятору?
Подключать фару специального освещения напрямую к аккумулятору на ВАЗ 2107 не рекомендуется. Такой способ подключения может привести к перегрузке проводки и проблемам с электрической системой автомобиля. Лучше использовать реле и защитные предохранители, чтобы избежать коротких замыканий и других неисправностей. Если вы все же решите подключить фару напрямую, убедитесь в наличии необходимой защиты и соблюдении всех стандартов безопасности.
Как выбрать место для установки фары специального освещения на ВАЗ 2107?
Место для установки фары специального освещения должно быть выбран таким образом, чтобы свет не мешал другим участникам движения, а также чтобы фара была надежно закреплена. Обычно фары устанавливаются на переднюю часть автомобиля, на бампер или на крышу. Для этого используют специальные кронштейны. Важно, чтобы фара была установлена так, чтобы освещала дорогу, но не создавалась ослепляющая засветка для водителей встречного движения.
Что делать, если фара специального освещения на ВАЗ 2107 не включается?
Если фара специального освещения на ВАЗ 2107 не включается, нужно проверить несколько вещей. Во-первых, убедитесь, что фара исправна и не имеет повреждений. Затем проверьте соединения проводов, не отошли ли они или не имеют ли коррозии. Также важно проверить реле и предохранители. Если с электросистемой все в порядке, возможно, проблема в переключателе или в самом блоке управления. Иногда причина может быть в недостаточной мощности аккумулятора.
Как правильно подключить фару специального освещения на ВАЗ 2107?
Для подключения фары специального освещения на ВАЗ 2107 необходимо выполнить несколько шагов. Во-первых, выберите подходящее место для установки фары, обычно это передний бампер или крыша автомобиля. Далее следует подготовить проводку: от фары необходимо провести провод к аккумулятору, установить предохранитель и правильно подключить массу. Для управления фарой можно использовать переключатель в салоне или специальную кнопку на приборной панели. Не забудьте проверить работоспособность подключения и провести тест на дороге, чтобы убедиться, что освещение работает корректно.
