Как подключить подрулевой переключатель уаз 469 гитару

Установка подрулевого переключателя типа «гитара» на УАЗ 469 требует точного понимания штатной электросхемы и особенностей конкретной модели переключателя. Заводской вариант оснащался раздельными переключателями, поэтому интеграция более современного блока подразумевает вмешательство в проводку и замену отдельных компонентов.

Подключение гитары начинается с отключения аккумулятора. Снимается старая рулевая колонка или кожух, отсоединяются старые переключатели. Новую гитару рекомендуется крепить с использованием штатного хомута или изготовить переходник. Проводка прокладывается вдоль рулевой колонки с обязательной фиксацией пластиковыми стяжками.

После подключения обязательно проводится проверка всех функций. Если наблюдается самопроизвольное мигание или отказ отдельных режимов – проверяются точки соединения на предмет замыканий и слабых контактов. Для надежности рекомендуется использовать клеммники с винтовыми зажимами или пайку с термоусадкой.

Как определить совместимость подрулевого переключателя с УАЗ 469

Совместимость подрулевого переключателя с УАЗ 469 определяется по нескольким ключевым параметрам: конструкции рулевой колонки, типу соединения, электрическим контактам и механическим креплениям.

УАЗ 469 комплектовался «гитарой» старого образца с раздельными контактными группами. Основной признак оригинального переключателя – металлический корпус и наличие трёх рычагов: поворотники, фары и очиститель стекла. В современных аналогах возможна другая конфигурация – например, пластиковый корпус и совмещённые функции.

Перед установкой необходимо проверить:

• Диаметр и форма посадочного отверстия на рулевой колонке (должен соответствовать оригиналу – 35 мм с двумя направляющими штифтами).
• Количество и расположение контактов в разъёме. На УАЗ 469 используется 6-контактная схема с замыканием на «массу».
• Механизм фиксации: оригинальный переключатель крепится двумя винтами к кронштейну на колонке. Если у нового переключателя предусмотрено иное крепление, потребуется доработка.

Также важно учитывать тип электросхемы автомобиля. В ранних версиях УАЗ 469 применялась проводка с минимальной защитой, и установка несовместимого переключателя может вызвать короткое замыкание или отказ функций. При замене следует сверяться со схемой подключения конкретного переключателя и схемой электропроводки автомобиля.

Проверку удобно выполнять мультиметром, прозванивая контакты при переключении режимов. Совпадение логики работы – обязательное условие. Если, например, при включении поворотника срабатывают фары, переключатель не подходит.

Оптимально искать переключатели с маркировкой, указывающей на совместимость: «УАЗ 469», «ГАЗ 69» или «ГАЗ 24». Китайские аналоги требуют дополнительной адаптации и проверки.

Необходимые инструменты и расходники для установки переключателя

Отвёртки: крестовая PH2 и плоская с узким жалом – для демонтажа облицовки рулевой колонки и креплений старого переключателя.

Ключи: рожковый и накидной 10 и 12 мм – для откручивания креплений кожуха и контактов «гитары».

Паяльник: мощностью не менее 40 Вт с тонким жалом – для надёжного соединения проводов, особенно при установке переходников или доработке проводки.

Канифоль и припой: оловянно-свинцовый с содержанием свинца 40% – обеспечивает прочную пайку без перегрева проводников.

Термоусадочные трубки: диаметром 3–5 мм – для изоляции мест пайки, предпочтительно с клеевым слоем.

Изолента: тканевая или ПВХ – для дополнительной фиксации и защиты жгутов проводки после подключения.

Мультиметр: для проверки целостности проводов и правильности подключения контактов перед финальной сборкой.

Пластиковые стяжки: длиной 100–150 мм – для аккуратной укладки проводки вдоль рулевой колонки и предотвращения натирания о движущиеся части.

Контактная группа (по необходимости): в случае несовместимости старого разъёма с новым переключателем – требуется адаптация под существующую проводку.

Схема подключения: заводская или составленная вручную на основе маркировки контактов нового переключателя – обязательна для корректной работы всех функций.

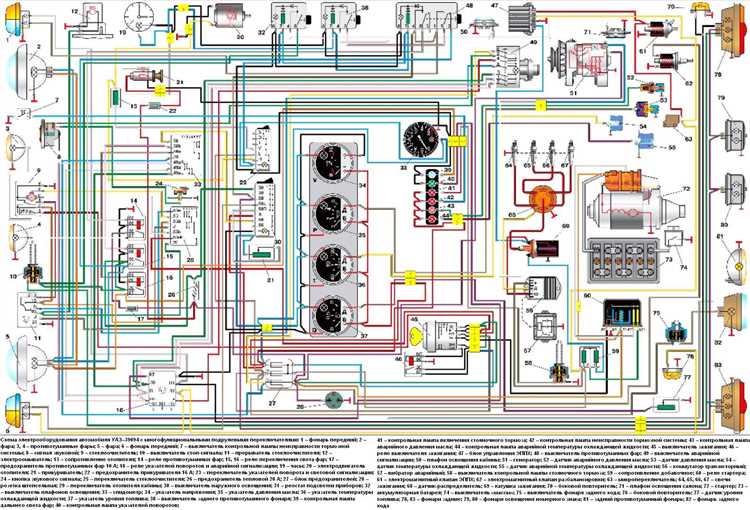

Схема подключения контактов подрулевого переключателя гитара

Подрулевой переключатель «гитара» на УАЗ 469 подключается по следующей схеме. Контакт №1 отвечает за ближний свет фар и соединяется с проводом, идущим к реле ближнего света. Контакт №2 – дальний свет, подключается к соответствующему реле. Контакт №3 используется для сигнала и соединяется с массой через реле звукового сигнала.

Контакты №4 и №5 – поворотники. №4 – левый, соединяется с проводом к лампам левого борта, №5 – правый, идёт к правому борту. Контакт №6 – питание переключателя от замка зажигания, должен получать напряжение только при включенном зажигании.

Контакт №7 – общий «минус» на габариты, подключается к массе кузова. Контакт №8 управляет включением габаритных огней через предохранитель. Контакт №9 – задний ход (при наличии соответствующего режима), его подключают к цепи фонарей заднего хода.

Рекомендуется использовать оригинальную цветовую маркировку проводов при подключении: бело-синий – ближний свет, красный – дальний, чёрный – масса, зелёный и жёлтый – поворотники. При замене проводки важно обеспечить плотный контакт разъёмов и исключить попадание влаги.

Подготовка рулевой колонки и снятие старого переключателя

Для доступа к крепежу снимите облицовку рулевой колонки:

• Открутите два винта, удерживающих пластиковый кожух сверху и снизу.
• Аккуратно разъедините половинки корпуса, стараясь не повредить фиксаторы.

Освободите проводку:

• Отсоедините фишки проводов от подрулевого переключателя, запоминая или маркируя их положение для дальнейшего подключения новой «гитары».
• При необходимости открутите клеммные зажимы или вытяните провода из колодки, если они фиксируются без разъемов.

Для снятия старого переключателя:

1. Ослабьте фиксирующие винты или гайки, удерживающие корпус переключателя на рулевой колонке.
2. Осторожно снимите «гитару» с посадочного места, избегая деформации шлицов и корпуса рулевого вала.

Проверьте состояние посадочной поверхности, очистите её от грязи и ржавчины. Убедитесь в целостности проводов и отсутствии повреждений на контактах – это критично при подключении нового переключателя.

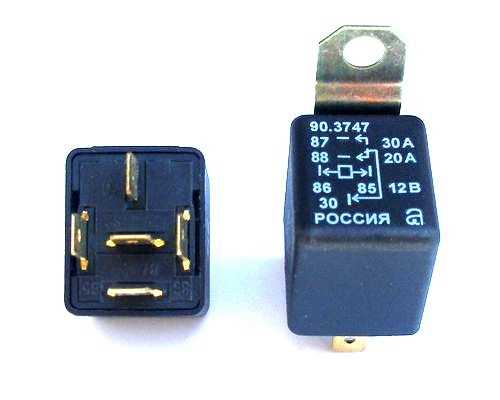

Подключение проводов к новому переключателю по схеме

Перед подключением убедитесь, что схема подключения соответствует модификации вашего УАЗ 469. Обычно новый подрулевой переключатель имеет 6–8 выходных контактов, каждый из которых отвечает за отдельную функцию: ближний/дальний свет, поворотники, звуковой сигнал, аварийная сигнализация.

Контакт поворотников чаще всего делится на два провода – левый и правый. Провода левого поворотника подключаются к выходу L, правого – к выходу R. Питание от замка зажигания подаётся на центральный контакт, обозначенный как + или IGN.

Для подключения света фар найдите контакты, обозначенные как LOW и HIGH. К ним подсоединяются провода от реле ближнего и дальнего света соответственно. Переключение режимов должно происходить с фиксацией в крайних положениях рычага.

Звуковой сигнал подключается через отдельный провод к контакту HORN, который замыкается на массу при нажатии. Если в схеме предусмотрен выход на аварийную сигнализацию, используйте контакт HAZARD – он соединяется с прерывателем и лампами обоих поворотников.

После завершения подключения проверьте работоспособность всех функций по отдельности. Используйте мультиметр для проверки наличия питания на соответствующих контактах при каждом положении переключателя.

Проверка работы поворотников, света и звукового сигнала

Для правильной работы подрулевого переключателя на УАЗ 469 необходимо регулярно проверять функционирование поворотников, света и звукового сигнала. Начните с включения зажигания, чтобы активировать электрические системы автомобиля. Далее поэтапно выполните следующие проверки:

1. Проверка работы поворотников: Включите правый и левый поворотники, убедитесь в их мигании. Если мигание слишком быстрое или отсутствует, причиной может быть неисправность реле или неисправность лампочек. Проверьте целостность лампочек и контактов. Для проверки реле поворотников используйте мультиметр для измерения сопротивления и подтверждения нормальной работы.

2. Проверка работы света: Включите фары на разные режимы (ближний, дальний свет, габаритные огни). Для каждой позиции проверьте яркость свечения и корректность работы переключателя. При отсутствии света, проверьте целостность проводки и контактов, а также состояние лампочек. В случае проблем с дальним светом, возможно, потребуется заменить переключатель, так как он может не передавать нужное напряжение.

3. Проверка звукового сигнала: Активируйте сигнал с помощью соответствующего рычага. Звук должен быть четким и громким. Если сигнал не работает, проверьте саму кнопку, проводку и сигнальную сирену. Используя мультиметр, измерьте напряжение, поступающее на сигнальную сирену при нажатии на кнопку. В случае его отсутствия, неисправность может заключаться в проводке или самом переключателе.

Все компоненты системы подрулевого переключателя УАЗ 469 должны быть в исправном состоянии, чтобы избежать сбоев в работе сигнализации, освещения и сигналов поворота.

Решение проблем при неправильной работе переключателя

При неправильной работе подрулевого переключателя УАЗ 469 «гитара» могут возникать различные проблемы. Вот несколько наиболее распространенных и способы их устранения.

• Не работает свет: Если не включаются ближний или дальний свет, сначала проверяйте предохранители. Часто проблема заключается в их перегорании. Если предохранители в порядке, возможна неисправность контактов на самом переключателе. Отключите аккумулятор и внимательно осмотрите разъемы. Если контакты окислились, зачистите их и попробуйте снова.
• Не работает указатель поворота: Одна из самых частых причин – износ контактов в подрулевом переключателе. Для начала осмотрите переключатель на предмет повреждений или загрязнений. Если указатель поворота не работает на одной стороне, возможно, повреждена схема управления поворотами. В этом случае потребуется замена или ремонт переключателя.
• Ошибки при включении стеклоочистителя: Если стеклоочиститель работает нечетко или не включается, проверяйте моторчик и цепь питания. Также возможна поломка рычага управления, который может перестать правильно фиксироваться в нужной позиции. Отключите аккумулятор, снимите переключатель и осмотрите его механизм на наличие повреждений.
• Проблемы с дворниками на разных режимах: Иногда переключатель работает только в одном положении, например, в режиме коротких или длинных интервалов. Причина может быть в неисправности механизма переключения или ослаблении креплений. Разберите переключатель и проверьте, не повреждены ли его внутренние компоненты.
• Не фиксируется в нужном положении: Если рычаг подрулевого переключателя не фиксируется, причиной может быть износ пружины или повреждение фиксирующего механизма. Для устранения необходимо разобрать переключатель, заменить неисправные детали и провести настройку фиксации рычага.

Точные диагностика и ремонт требуют аккуратности и внимания к деталям. Если самостоятельное исправление проблем не приносит результатов, рекомендуется обратиться в специализированный сервис для более глубокого анализа и ремонта.

Рекомендации по закреплению проводки и защите от влаги

При подключении подрулевого переключателя на УАЗ 469 важно уделить внимание правильному закреплению проводки и обеспечению защиты от влаги. Неправильно закрепленная проводка может привести к коротким замыканиям и неисправностям системы, а воздействие влаги – к коррозии и ухудшению работы электрооборудования.

Для закрепления проводки используйте пластиковые кабельные хомуты с изоляцией. Они обеспечат надежное фиксирование проводов, не повреждая их, и предотвратят перетирание. Хомуты должны быть установлены через каждые 10–15 см, особенно в местах, где проводка может подвергаться вибрациям или механическому воздействию. Места креплений следует размещать вдали от горячих поверхностей, чтобы избежать перегрева проводов.

Для защиты от влаги используйте герметичные разъемы и термоусадочные трубки. Эти элементы предотвращают попадание воды в электрические соединения. Перед установкой термоусадочной трубки важно тщательно очистить и высушить соединение, а затем нагреть трубку до полного усадки, чтобы обеспечить плотное соединение и защиту от влаги.

Особое внимание следует уделить местам прохода проводки через кузов. Используйте резиновые прокладки или защитные гофры, чтобы избежать механического повреждения проводов и снизить риск попадания влаги. Важно проверять герметичность этих соединений, особенно в условиях эксплуатации автомобиля в дождливую или снежную погоду.

Для дополнительной защиты можно использовать специальные герметики на основе силикона, которые наносятся на соединения. Они обеспечат герметизацию и предотвращают образование коррозии на металлических частях.

Вопрос-ответ:

Что такое подрулевый переключатель «гитара» на УАЗ 469 и для чего он нужен?

Подрулевый переключатель «гитара» на УАЗ 469 — это устройство, расположенное на руле, которое служит для управления различными функциями автомобиля, такими как повороты, указатели поворота, и иногда — включение дальнего света или иных систем. Этот переключатель получил свое название за форму, напоминающую гитару, и является важным элементом в управлении автомобилем.

Как правильно подключить подрулевый переключатель на УАЗ 469?

Для правильного подключения подрулевого переключателя на УАЗ 469 необходимо выполнить несколько шагов. Во-первых, нужно снять старый переключатель, если он уже установлен. Затем, подключите новый переключатель к проводке, учитывая правильную полярность и соответствующие разъемы. Следите за тем, чтобы провода не попадали в движущиеся части автомобиля и были защищены от повреждений. После подключения обязательно проверьте работу переключателя на всех функциях: включение указателей поворота, дальнего света и других.

Какие проблемы могут возникнуть при подключении подрулевого переключателя на УАЗ 469?

При подключении подрулевого переключателя на УАЗ 469 могут возникнуть несколько проблем. Одной из них является неправильное подключение проводки, что может привести к неработающим или неправильно функционирующим сигналам поворота или дальнему свету. Также может случиться, что переключатель не будет фиксироваться в нужных положениях, если его установили неаккуратно. В некоторых случаях проблема может заключаться в изношенных контактах или проводке, что приведет к перебоям в работе устройства. Рекомендуется внимательно следить за схемой подключения и проверять все соединения перед финальной установкой.

Можно ли заменить подрулевый переключатель «гитару» на УАЗ 469 самостоятельно?

Заменить подрулевый переключатель «гитару» на УАЗ 469 вполне возможно самостоятельно, если у вас есть базовые знания по автомобильной электрике и инструменты. Для этого нужно снять рулевое колесо, открутить старый переключатель и установить новый, подключив его к проводке в соответствии с технической схемой. Однако важно помнить, что работа с электрическими соединениями требует осторожности, и в случае сомнений лучше обратиться к специалисту, чтобы избежать повреждения системы или неправильной работы устройства.

Как проверить работу подрулевого переключателя «гитара» на УАЗ 469 после установки?

Для проверки работы подрулевого переключателя «гитара» на УАЗ 469 после установки следует выполнить несколько простых шагов. Включите зажигание автомобиля и проверьте работу указателей поворота: переключатель должен четко фиксироваться в положении включения левого или правого поворота. Также протестируйте дальний свет, если эта функция предусмотрена. При правильном подключении переключатель должен надежно работать, не залипать и не вызывать сбоев в электрической системе автомобиля.
