Штатная электрика УАЗ Буханка не всегда предусматривает установку дополнительных источников света. При движении по бездорожью или в условиях недостаточной видимости установка противотуманных фар становится необходимостью. Особенно это актуально для моделей до 2010 года выпуска, где заводская проводка не рассчитана на дополнительную нагрузку.
Перед установкой необходимо выбрать противотуманные фары с мощностью не более 55 Вт на лампу, чтобы избежать перегрузки генератора. Оптимальный вариант – светодиодные модели с классом защиты не ниже IP67, устойчивые к пыли и влаге. Для подключения потребуется реле на 4 контакта, предохранитель на 15 А, многожильный медный провод с сечением не менее 1,5 мм², герметичные клеммы и изолента ПВХ.
Подключение следует производить через реле, чтобы исключить нагрев выключателя и проводки. Управляющий контакт реле подключается к плюсу габаритных огней – это исключает включение противотуманок без включенного габаритного освещения. Массу берут с кузова, с обязательной зачисткой и обработкой контакта антикоррозийной смазкой.
Фары размещаются в нижней части переднего бампера, на максимально открытом участке, но выше линии возможного контакта с водой. Все соединения должны быть герметичны: используется термоусадка или силиконовый герметик. После установки необходимо проверить работу системы с помощью мультиметра и провести тестовое включение при работающем двигателе.

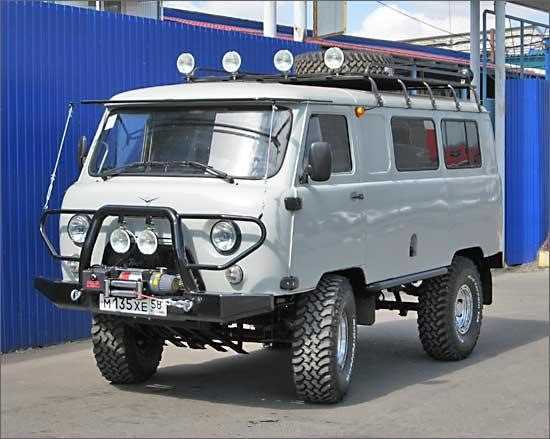

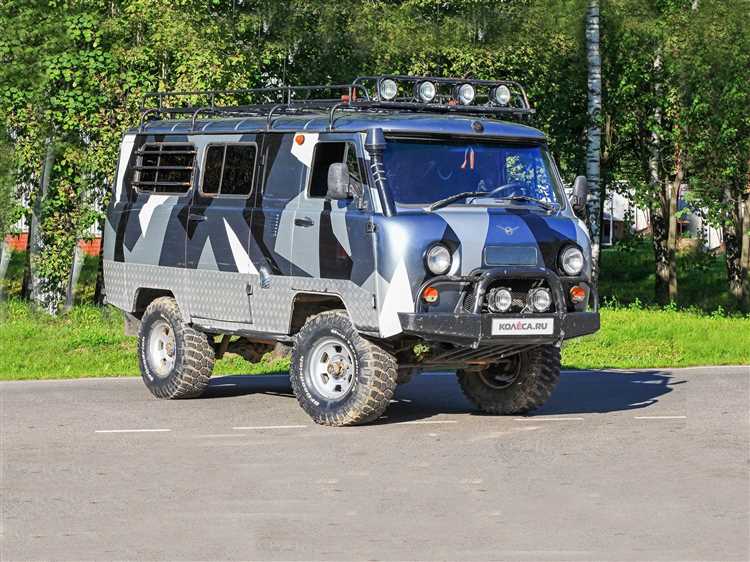

Выбор и размещение противотуманных фар на кузове УАЗ Буханка

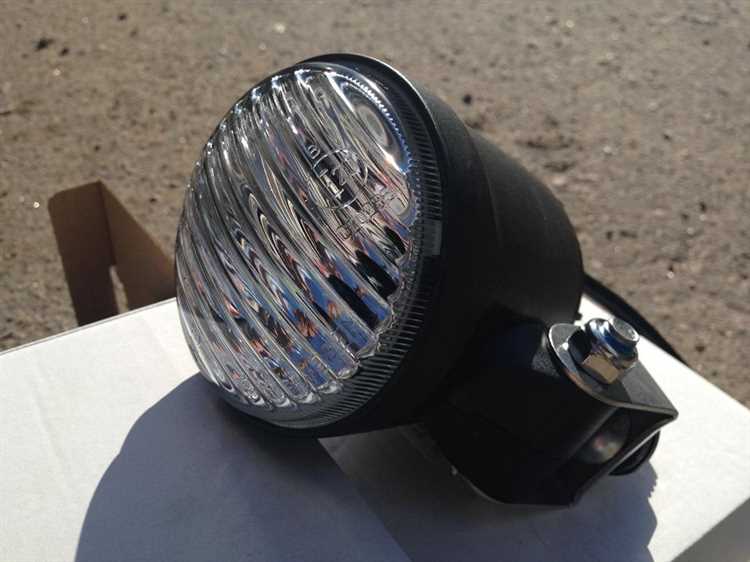

Для УАЗ Буханка оптимальны противотуманные фары с узким горизонтальным лучом и температурой света 3000–4300 К – такой спектр лучше пробивает туман и осадки. Рекомендуемая мощность ламп – 35–55 Вт, выше – риск перегрузки штатной электропроводки. Важно выбирать модели с классом герметичности не ниже IP67 – постоянный контакт с водой и пылью неизбежен.

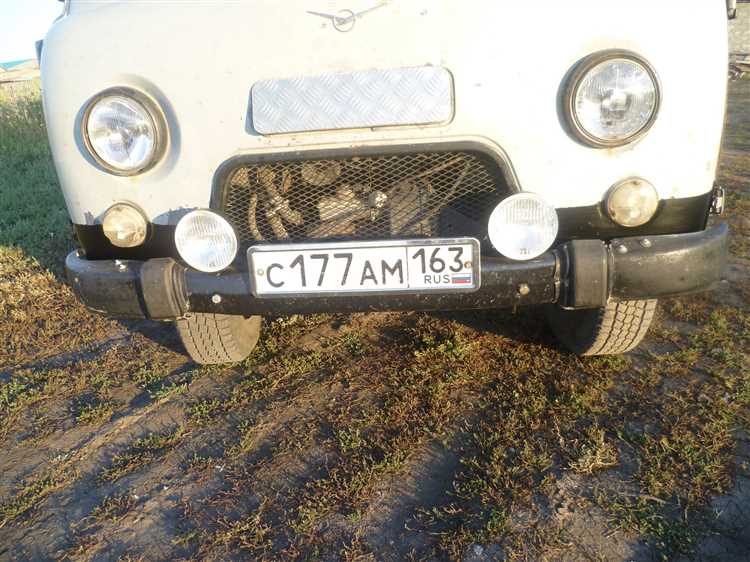

Наиболее эффективное размещение – ниже основной оптики, на уровне переднего бампера или чуть ниже, с отступом 25–40 см от дорожного покрытия. Это позволяет свету проходить под плотным слоем тумана, минимизируя отражения. Расстояние между фарами – 60–90 см, при этом каждая должна быть направлена параллельно дороге с лёгким разворотом наружу – до 5°.
Для установки необходимо использовать металлические кронштейны с антикоррозийным покрытием. Места крепления – внутренняя часть силового бампера или заводские технологические отверстия в раме, при их наличии. Запрещено сверлить несущие элементы кузова, чтобы избежать ослабления конструкции и нарушения целостности антикоррозийного слоя.
При выборе фары важно учитывать сертификацию для использования на дорогах общего пользования. Оптика без маркировки ECE R19 или аналогичных допусков не допускается к эксплуатации в составе транспортного средства.
Необходимые инструменты и комплектующие для установки
Для подключения противотуманных фар на УАЗ Буханка потребуется следующий набор:
- Противотуманные фары – оптимально использовать модели с герметичным корпусом (IP67) и светодиодным модулем мощностью от 15 до 25 Вт.
- Реле на 4 контакта (тип 40А) – для защиты цепи и снижения нагрузки на выключатель.
- Кнопка или тумблер включения – устанавливается в салоне, желательно с подсветкой и фиксацией положения.
- Провод ПВА или ПГВА сечением не менее 1.5 мм² для питания и 2.5 мм² для заземления.
- Предохранитель на 15–20 А – монтируется в разрыв питания перед реле.
- Клеммы «мама» и «папа», изолированные – для соединения реле, фар и кнопки.
- Гофра ПВХ диаметром 10–15 мм – для защиты проводки от механических повреждений и влаги.
- Кольцевые наконечники – для подключения к массе и клеммам аккумулятора.
- Саморезы или болты М6 – для крепления фар и массы.
- Мультиметр – для проверки целостности цепи и правильности подключения.
- Обжимной инструмент – для надёжной фиксации клемм на проводах.
- Дрель с набором свёрл – для установки кнопки и крепления фар.
- Изолента ПВХ, термоусадочные трубки – для герметизации соединений.
Фары подключаются через реле, питание берётся от аккумулятора через предохранитель. Массу рекомендуется подключать напрямую к кузову или раме, предварительно очистив контактное место от краски. Все соединения должны быть защищены от влаги.
Прокладка проводки от фар до салона автомобиля
Для правильной прокладки проводки от противотуманных фар до салона УАЗ Буханки важно учесть несколько ключевых аспектов. Во-первых, необходимо выбрать качественные провода, способные выдержать нагрузку, а также устойчивые к воздействию внешней среды (влага, температура). Рекомендуется использовать медные провода с изоляцией, которая подходит для автомобильных условий.
Начинайте прокладку с фар. Для этого от каждого светового элемента необходимо протянуть отдельный провод с учетом длины, необходимой для соединения с блоком предохранителей или реле. Обычно для противотуманок используется провод сечением 1,5-2,5 мм². Убедитесь, что провода не будут контактировать с движущимися частями автомобиля, такими как рулевая колонка или подвеска.
Для прохода проводов через кузов используйте специальные резиновые или пластиковые втулки, чтобы избежать повреждений из-за трения. Если необходимо пробить отверстие в кузове, делайте это в местах, где минимизирован риск попадания воды или грязи в салон. Проводка должна быть защищена от механических повреждений, например, с помощью гофрированных труб или других защитных оболочек.
После того как провода будут выведены в салон, следует предусмотреть правильное их подключение. Рекомендуется использовать автомобильные разъемы с защитой от влаги, чтобы исключить короткие замыкания или повреждения в процессе эксплуатации. Прокладывая проводку через салон, закрепите ее так, чтобы она не мешала движению элементов управления или не загораживала другие важные компоненты автомобиля.
Для подключения к системе питания используйте качественные клеммы и предохранители, подходящие по номиналу для противотуманок. Обычно на эти фары ставят предохранитель на 10-15 ампер в зависимости от мощности. Подключение к аккумулятору или распределительному блоку должно быть надежным, с учетом правильной полярности.
Завершающий этап – проверка работы противотуманок. После того как проводка подключена и закреплена, проверьте функциональность системы, убедившись в отсутствии перегрузки или коротких замыканий. Убедитесь, что переключатель работает корректно и свет от противотуманок не искажает зрение водителя, а освещает дорогу эффективно.
Подключение противотуманок через реле и предохранитель
Для обеспечения правильной работы противотуманок на УАЗ Буханка, подключение через реле и предохранитель необходимо для защиты от перегрузок и коротких замыканий. Реле позволяет безопасно управлять мощными лампами с помощью маломощного переключателя, а предохранитель защищает систему от возможных повреждений.
Перед началом установки подготовьте необходимые компоненты: реле (12 В, 30 А), предохранитель (на 15-20 А), проводку с сечением 1,5-2,5 мм², клеммные соединения и кабель для подключения от аккумулятора. Прокладывание проводки должно быть выполнено с учётом того, чтобы провода не подвергались механическим повреждениям и не перегревались.
Основные этапы подключения включают следующие шаги:
3. Прокладка проводки: Прокладывайте проводку так, чтобы она не касалась горячих или движущихся частей. Проводка должна быть защищена от влаги и внешних повреждений, используя изоляционные трубки или кабельные каналы.
4. Установка предохранителя: Предохранитель должен быть установлен в цепи питания, чтобы в случае короткого замыкания или перегрузки ток не пошёл дальше и не повредил компоненты. Используйте предохранитель номиналом 15-20 А, в зависимости от мощности ваших противотуманок.
После завершения монтажа, обязательно проверьте правильность подключения, убедитесь в отсутствии коротких замыканий, и протестируйте систему при включённом зажигании. Все соединения должны быть надёжно закреплены, а проводка не должна иметь излишних изгибов.
Для удобства управления противотуманными фарами на УАЗ Буханка рекомендуется вывести кнопку включения в салон. Это обеспечит более быстрый доступ к кнопке и избавит от необходимости лишний раз выходить из машины для включения или выключения фар. Подключение кнопки в салоне также повышает безопасность при эксплуатации в условиях сильного тумана или плохой видимости.
Материалы и инструменты: потребуется кнопка, провода с изоляцией, монтажный комплект, электрические клеммы, изолента, отвертки, дрель и шурупы для крепления. Также важно позаботиться о соответствующем предохранителе для защиты цепи от перегрузок.
Этапы подключения:
1. Подготовка проводки. Для начала необходимо провести проводку от противотуманок до салона. Это можно сделать, используя гофрированные трубы или защитные оболочки для проводов, чтобы избежать их повреждения. Проводку следует проложить вдоль кузова и провести через отверстие, предусмотренное для кабелей.
2. Установка кнопки. Выберите удобное место для установки кнопки, например, рядом с рычагом коробки передач или на центральной консоли. Для установки нужно будет просверлить отверстие в панели и закрепить кнопку. Лучше выбрать модель с индикатором, чтобы в темное время суток было легче обнаружить, включены ли противотуманки.
3. Подключение кнопки. Соедините проводку от противотуманок с контактами кнопки. Обычно для этого используется два провода: один для подачи питания, другой для управления включением. Кнопка должна замкнуть цепь при нажатии, включив фары.
4. Проверка и тестирование. После подключения обязательно протестируйте систему. Убедитесь, что при нажатии кнопки противотуманки включаются, а при повторном нажатии – выключаются. Проверьте целостность всех соединений и корректность работы устройства.
Советы: Для надежности лучше использовать провод с большим сечением, чтобы избежать перегрева в процессе эксплуатации. Также обратите внимание на правильный монтаж предохранителя, который будет защищать систему от короткого замыкания и перегрузок.
Подключение к штатной электросхеме автомобиля
При подключении противотуманных фар (ПТФ) на УАЗ Буханка важно правильно интегрировать их в штатную электросхему автомобиля, чтобы не нарушить работу других компонентов и обеспечить безопасную эксплуатацию. Для этого следует учитывать несколько ключевых моментов.
- Выбор места подключения. На УАЗ Буханке для подключения ПТФ используется линия, которая идет от переключателя фар или от дополнительного реле. Обычно это провод, который идет на фарный переключатель и активирует фары дальнего или ближнего света.
- Использование реле. Подключение ПТФ без реле может привести к перегрузке проводки и неправильной работе электрооборудования. Для правильной работы фар необходимо использовать реле с соответствующим сечением проводов (не менее 2.5 мм²). Оно обеспечит питание ПТФ напрямую от аккумулятора, минимизируя нагрузку на стандартную электросхему.
- Правильное подключение проводки. Важно подключить провода к соответствующим клеммам реле. Один провод должен идти от аккумулятора через предохранитель (на 15-20 А), второй – на ПТФ, третий – на массу автомобиля. Обязательно проверяйте полярность подключения, чтобы избежать короткого замыкания.
- Использование предохранителей. УАЗ Буханка обычно оснащен предохранителями для защиты электрооборудования. Для ПТФ рекомендуется использовать предохранитель на 15-20 А, чтобы предотвратить перегрузки и повреждения цепи.
- Кнопка включения. Для включения ПТФ можно использовать штатный переключатель, если он поддерживает дополнительное подключение, либо установить отдельный переключатель на приборной панели. Важно, чтобы кнопка была подключена к цепи реле и правильно срабатывала при включении.
- Проверка работы системы. После завершения подключения важно проверить работоспособность ПТФ. Включите фары, активируйте противотуманные фары и проверьте их яркость и направление света. Также проверьте отсутствие перегрузки в штатной электросхеме.
Проверка работоспособности и устранение возможных ошибок
После подключения противотуманных фар на УАЗ Буханка важно проверить их работоспособность и устранить возможные ошибки, чтобы обеспечить безопасную эксплуатацию автомобиля. Начинать стоит с проверки цепи питания.
Первым шагом необходимо включить противотуманки и убедиться, что они горят. Если фары не включаются, проверьте предохранитель в блоке предохранителей, так как он может быть перегоревшим. Для этого нужно найти схему расположения предохранителей в инструкции к автомобилю или на крышке блока предохранителей. Если предохранитель целый, но фары все равно не включаются, проверьте целостность проводки и соединений, чтобы исключить короткое замыкание или обрыв.
Далее важно убедиться, что контакты на лампах фар надежно закреплены. Неисправности в контактах могут привести к нестабильной работе или полному отказу фар. Осмотрите соединения на предмет окисления, и если это необходимо, очистите контакты специальным очистителем или спиртом, а затем снова подключите.
Если противотуманки включаются, но светят тускло или имеют нестабильное свечение, это может указывать на слабый заряд аккумулятора или неисправность в регуляторе напряжения. Проверьте напряжение на аккумуляторе с помощью вольтметра. Нормальный уровень напряжения должен быть в пределах 13.8–14.4 В при работающем двигателе. Если напряжение ниже, возможно, потребуется заменить аккумулятор или отремонтировать систему зарядки.
В случае, если фары работают, но не правильно настроены (светят слишком низко или высоко), стоит отрегулировать их положение. Для этого используйте регулировочные винты, которые обычно расположены на корпусе фары. Повернув их, можно добиться нужного угла наклона. Также важно проверить, что фары не запотели. Если это происходит, возможно, нарушена герметичность корпуса или поврежден уплотнитель.
Если после всех проверок противотуманки все равно не функционируют должным образом, проверьте работу переключателя на руле. Иногда его контакт может быть слабым или поврежденным. В этом случае потребуется заменить переключатель или его часть.
Если проблема не устраняется при самостоятельной проверке, возможно, потребуется консультация с опытным электриком для диагностики более сложных неисправностей в системе подключения противотуманок.
Вопрос-ответ:
Как подключить противотуманные фары на УАЗ Буханка своими руками?
Для подключения противотуманных фар на УАЗ Буханка необходимо выполнить несколько шагов. Сначала определитесь с местом установки фар. Обычно они монтируются в передний бампер. Затем нужно провести проводку от фары к аккумулятору через реле, чтобы избежать перегрузки проводки. Важно подключить фару через переключатель в салоне и использовать предохранитель для защиты схемы. После установки фар и прокладки проводки проверяйте работу системы, чтобы убедиться, что все соединения выполнены правильно.
Нужно ли вносить изменения в схему электрической системы при подключении противотуманок на УАЗ Буханка?
Да, при установке противотуманок на УАЗ Буханка потребуется внести изменения в электрическую систему. Это связано с тем, что для корректной работы фар необходимо подключить реле и переключатель, а также протянуть дополнительную проводку. Кроме того, стоит учитывать наличие предохранителя в схеме, чтобы предотвратить перегрузку и короткое замыкание. Эти изменения требуют внимательности, особенно если у вас нет опыта работы с автомобилем и его электрической системой.
Какие инструменты понадобятся для установки противотуманок на УАЗ Буханка?
Для установки противотуманок на УАЗ Буханка вам понадобятся следующие инструменты: отвертки (крестовая и плоская), гаечный ключ для крепления фар, кабель для проводки, изолента, пластиковые соединители, и, возможно, термоусадочные трубки для защиты проводки. Также пригодятся ножницы для обрезки проводов, мультиметр для проверки соединений и инструменты для работы с реле (например, паяльник, если потребуется пайка).
Сколько времени займет установка противотуманок на УАЗ Буханка своими руками?
Время установки противотуманок на УАЗ Буханка зависит от вашего опыта и наличия всех необходимых инструментов. Обычно процесс занимает от 2 до 4 часов. Включая подготовку, монтаж фар, прокладку проводки и подключение реле. Если у вас есть опыт в установке электрики на автомобиль, процесс может занять меньше времени. Однако для новичков рекомендуется выделить больше времени на проверку всех соединений и тестирование системы.
