Подключение противотуманок на ВАЗ 2109 – это не только способ улучшить видимость в условиях плохой погоды, но и добавление стильного элемента в экстерьер автомобиля. В этой инструкции мы детально разберем, как правильно подключить противотуманки, начиная от подготовки необходимых инструментов и заканчивая тестированием работы системы.
Для начала, важно отметить, что ВАЗ 2109 не комплектуется противотуманками на заводе в базовой комплектации, поэтому придется провести работы по установке проводки, выключателя и самих фар. Существует несколько вариантов подключения, в том числе с использованием штатной проводки или с установкой дополнительных реле для безопасности и удобства эксплуатации.
Что понадобится: набор инструментов (отвертки, гаечные ключи, плоскогубцы), мультиметр, реле, предохранители, изолента, проводка и противотуманные фары. При этом важно использовать качественные материалы, чтобы избежать неисправностей в будущем.
Первый этап – это установка самих противотуманок на передний бампер автомобиля. ВАЗ 2109 имеет стандартные места для их монтажа, которые не потребуют дополнительных доработок кузова. После этого следует перейти к подключению проводки и установке реле, которое будет управлять включением фар через штатный выключатель.
В следующем разделе подробно объясним, как прокладывать проводку, какие места для подключения к электросистеме автомобиля лучше выбрать и как избежать проблем с коротким замыканием. Также стоит обратить внимание на правильную установку реле, чтобы система функционировала надежно и безопасно.
Как подключить противотуманки на ВАЗ 2109: пошаговая инструкция
Для подключения противотуманных фар на ВАЗ 2109 потребуется выполнить несколько последовательных действий. Рассмотрим основные шаги, которые помогут вам в этом процессе.
- Подготовка инструментов и материалов:
- Противотуманные фары
- Проводка (провода с изоляцией)
- Реле для противотуманок
- Кнопка включения противотуманок
- Зажимы, клеммы
- Отвертка, гаечный ключ
- Изолента
- Предохранитель на 10А
- Установка фар:
- Перед установкой противотуманок необходимо снять пластиковую защиту или решетку переднего бампера, если она мешает установке.
- Закрепите фары на предназначенных местах на бампере с помощью крепежных элементов (болтов или заклепок).
- Подключите провода питания к клеммам фар. Для этого используйте качественные изолированные провода.
- Прокладка проводки:
- Проложите проводку от противотуманок до салона автомобиля. Рекомендуется провести провод через салон, чтобы минимизировать контакт с внешней средой, что повысит долговечность.
- Обеспечьте надежную изоляцию проводки, чтобы избежать коротких замыканий.
- При необходимости закрепите проводку с помощью зажимов вдоль кузова, чтобы избежать повреждений при движении.
- Установка реле и кнопки управления:
- Установите реле на кузов или в моторный отсек в месте, где оно не будет подвергаться воздействию влаги и механическим повреждениям.
- Подключите проводку к реле: один провод от фары, второй – к кнопке включения.
- Установите кнопку на панели управления (можно использовать место, которое не используется, или модифицировать уже существующую кнопку).
- Подключение к электросистеме автомобиля:
- Подключите реле к положительной клемме аккумулятора с помощью предохранителя на 10А.
- Не забывайте, что реле должно быть соединено с фарами через кнопку, чтобы противотуманные огни включались только по желанию водителя.
- Проверьте правильность подключения проводки перед запуском автомобиля.
- Проверка работоспособности:
- После установки всех элементов, включите зажигание и проверьте работу противотуманных фар.
- Убедитесь, что кнопка управления правильно переключает фары, а реле срабатывает без сбоев.
- Если фары не включаются, проверьте соединения и проводку.
Теперь ваши противотуманные фары установлены и готовы к использованию!
Подготовка инструментов и материалов для установки
Для установки противотуманных фар на ВАЗ 2109 вам потребуются следующие инструменты и материалы:
1. Противотуманные фары – комплект, включающий сами фары, комплект проводки, реле, предохранители и крепежные элементы. Обратите внимание на тип фар, они могут отличаться по креплению, мощности и форме. Лучше выбирать фары с комплектом проводки, чтобы упростить процесс монтажа.
2. Проводка – кабель с сечением 1,5-2,5 мм² для подключения фар к электрической системе автомобиля. Для монтажа потребуется 4-5 метров проводки, а также клеммы для подключения и изолента для защиты соединений от влаги.
3. Реле и предохранитель – реле для управления противотуманками и предохранитель для защиты цепи. Рекомендуем использовать реле с номиналом, соответствующим мощности установленных фар. Также понадобится предохранитель с характеристиками 10-15 А для безопасной работы.
4. Инструменты – крестовая и плоская отвертка для снятия панели и крепления фар, ключи на 10 мм для работы с болтами крепления фары, кусачки и обжимные клещи для работы с проводкой. Необходимы также зажимы для подключения проводов и термоусадочные трубки для изоляции мест соединений.
5. Крепеж – болты и гайки для крепления противотуманных фар, пластиковые клипсы и зажимы для фиксации проводки внутри кузова. Все крепежные элементы должны быть устойчивыми к воздействию влаги и коррозии.
6. Дополнительные материалы – герметик для защиты проводки от влаги, антискользящие накладки для фар, чтобы предотвратить их повреждения при эксплуатации, а также кабельные стяжки для аккуратного укладывания проводов.
Подготовьте все материалы заранее, чтобы процесс установки был быстрым и эффективным.
Выбор подходящих противотуманок для ВАЗ 2109
Одним из первых критериев является тип ламп. Для ВАЗ 2109 подходят противотуманки с лампами H1, H3, H7 или более мощными версиями, если предполагается модернизация системы электрики. Лампы H1 и H3 – самые распространенные для данного автомобиля, обеспечивая хороший световой поток при умеренной мощности. Выбор между ними зависит от предпочтений в яркости и рассеивании света.
Важен также размер противотуманок. Для модели ВАЗ 2109 подходят устройства с диаметром 100–130 мм. Эти размеры соответствуют штатным местам для установки, что значительно упрощает процесс монтажа. Выбирайте противотуманки с точными размерами, чтобы избежать необходимости в доработке кузова или крепежей.
Крепление противотуманок также следует выбирать с учетом конструкции автомобиля. Оптимальные модели оснащены регулируемыми кронштейнами, что позволяет настроить угол наклона света в зависимости от дорожных условий. Убедитесь, что конструкция крепежа позволяет надежно закрепить фары, обеспечивая их устойчивость к вибрациям и внешним воздействиям.
Также обратите внимание на защиту от влаги и пыли. Для ВАЗ 2109 рекомендуется выбирать противотуманки с классом защиты IP65 или выше, чтобы они работали в любых погодных условиях и не выходили из строя после попадания воды или грязи.
Не забывайте о качестве материалов. Хорошие противотуманки для ВАЗ 2109 должны быть выполнены из устойчивых к механическим повреждениям и коррозии материалов, таких как алюминий или ударопрочный пластик. Также стоит выбирать модели с качественным отражателем, который обеспечит максимальную яркость и равномерное распределение света.
Разборка передней части автомобиля для установки противотуманок
Для начала снимите пластиковую решетку радиатора. Используйте отвертку, чтобы открутить крепежные винты, расположенные по периметру решетки. Аккуратно извлеките решетку, избегая повреждений элементов крепления.
После этого следует снять бампер. Для этого открутите все винты и болты, удерживающие бампер на передней части автомобиля. Обычно они расположены в районе подкрылок, на нижней части бампера и под капотом. Также снимите крепежные элементы, если они имеются по бокам, возле колесных арок.
После откручивания всех креплений, аккуратно снимите бампер с креплений. Не торопитесь, чтобы не повредить крепежи или детали кузова.
Затем снимите защитные крышки в местах, где будут установлены противотуманки. Эти крышки обычно закреплены с помощью защелок. Используйте плоскую отвертку или специальный инструмент для того, чтобы аккуратно их отсоединить, избегая повреждения пластика.
Теперь необходимо подготовить место для установки самих противотуманок. В некоторых случаях, если место для их установки не предусмотрено конструктивно, возможно потребуется вырезать отверстия в пластиковом бампере. Для этого используйте электролобзик или другие подходящие инструменты, соблюдая точность, чтобы не нарушить геометрию бампера.
После выполнения всех подготовительных этапов можно приступить к монтажу противотуманок. Убедитесь, что места для крепления и проводки свободны, и переходите к следующему шагу – установке электрической части системы.
Монтаж креплений и установочных рамок для противотуманок
Для правильной установки противотуманок на ВАЗ 2109 необходимо обеспечить надежную фиксацию с помощью креплений и установочных рамок. Начните с выбора рамок, которые подходят по размеру и форме для вашей модели автомобиля. Рамки должны быть достаточно прочными, чтобы выдерживать вибрации и внешние нагрузки, но не перегружать кузов.
1. Подготовьте место для установки. Для этого снимите нижнюю пластиковую защиту бампера или откройте специально предусмотренные отверстия. Некоторые автомобили требуют дополнительного вырезания отверстий для установки рамок.
2. Установите рамки в подготовленные отверстия, убедитесь, что они ровно и прочно зафиксированы. Используйте болты или крепежные элементы, которые идут в комплекте с рамками. Проконтролируйте, чтобы рамки не смещались при установке и обеспечивали правильное направление для противотуманок.
3. Для фиксации противотуманок в рамке обычно применяют специальные клипсы или зажимы. Убедитесь, что они плотно удерживают световые приборы и не дают возможности для их движения в процессе эксплуатации.
4. После установки рамки проверьте, чтобы они не мешали открытию радиаторной решетки или других элементов кузова. Все крепления должны быть установлены так, чтобы не нарушать аэродинамику автомобиля и не создавать лишнего сопротивления воздуху.
Совет: Используйте антикоррозийные составы на болтах и крепежах, чтобы предотвратить ржавление в местах монтажа, особенно если установка проходит в условиях высокой влажности или слякоти.

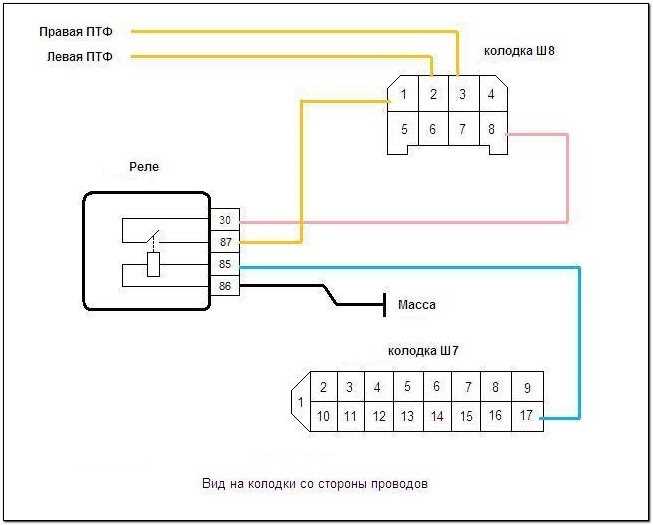

Прокладка проводки для подключения противотуманок
Для установки противотуманок на ВАЗ 2109 необходимо правильно проложить проводку, чтобы обеспечить надежную работу системы и предотвратить короткие замыкания. Для этого потребуется следующее оборудование: провод с сечением 1.5 мм², реле, предохранитель, соединительные клеммы и герметичные разъемы.
1. Начните с выбора места для установки реле. Обычно оно размещается в моторном отсеке, рядом с блоком предохранителей. Для крепления реле выберите металлическую часть кузова, чтобы избежать перегрева проводки.
2. Проложите основной провод от источника питания (аккумулятора) до реле. Лучше всего использовать провод с изоляцией, которая выдерживает повышенные температуры. Провод должен быть прокинут через отверстия в кузове, защищенные резиновыми втулками, чтобы избежать повреждения изоляции.
3. После подключения провода к реле, необходимо соединить провод с выключателем противотуманок в салоне автомобиля. Важно выбрать место для установки выключателя так, чтобы доступ к нему был удобным и безопасным для водителя.
4. Для подключения к противотуманкам используйте провода с сечением не менее 1.5 мм². Проводка от реле к противотуманкам должна быть проложена вдоль кузова с учетом возможного воздействия влаги и грязи. Для защиты от внешних факторов рекомендуется использовать термоусадочные трубки.
5. Установите предохранитель в провод, идущий от аккумулятора к реле, чтобы защитить систему от коротких замыканий и перегрузок. Предохранитель должен быть рассчитан на ток, соответствующий мощности противотуманок.
6. По завершении прокладки проводки, тщательно проверьте все соединения на прочность и герметичность. Убедитесь, что провода не могут подвергаться механическому повреждению или перегибу. Рекомендуется использовать кабельные стяжки для фиксации проводки.
7. Завершающим этапом является подключение противотуманок и проверка их работы. Включите зажигание, активируйте выключатель и убедитесь, что лампы работают корректно, а проводка не перегревается.
Подключение проводов к противотуманкам и проверка работоспособности
После того как противотуманки установлены, необходимо подключить провода. Важно соблюдать правильную последовательность для гарантированной работы системы.
1. Подключение проводов к противотуманкам. Для этого используйте качественные провода с сечением не менее 1.5 мм² для предотвращения перегрева. Один провод подсоединяется к положительному контакту на лампе, второй – к отрицательному (массе). Провода должны быть закреплены с использованием клемм, чтобы исключить возможность плохого контакта и короткого замыкания.
2. Установите реле для управления противотуманками. Обычно оно подключается к проводам от блока предохранителей. Реле должно быть подключено так, чтобы оно замыкало цепь только при включении света, в противном случае лампы будут работать без контроля.
3. Подключение к переключателю. Провод от реле подключается к специальному переключателю, который должен иметь положение для активации противотуманок. Для этого, скорее всего, потребуется провести провод от переключателя в салон автомобиля.
4. Установка предохранителя. Для защиты цепи от коротких замыканий установите предохранитель на 10 А рядом с реле. Это предотвратит повреждения проводки в случае перегрузки.
5. Проверка работоспособности. После подключения важно проверить, работают ли противотуманки. Включите автомобиль и активируйте противотуманки через переключатель. Если свет загорается, значит, схема подключена правильно. Также стоит проверить работоспособность с помощью мультиметра, измеряя напряжение на проводах и контролируя его стабильность. Если напряжение отсутствует, проверьте реле, предохранитель и правильность подключения проводов.

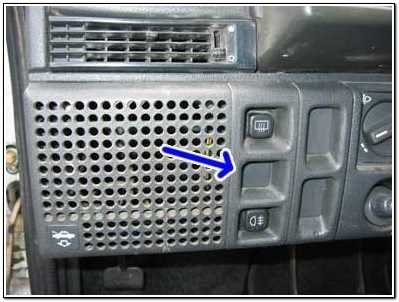

Установка и подключение выключателя противотуманок в салоне
Для подключения противотуманок на ВАЗ 2109 необходимо установить выключатель, который обеспечит управление освещением. Процесс подключения достаточно простой, если следовать пошаговой инструкции.
Перед началом работы подготовьте необходимые инструменты и материалы:
- Выключатель для противотуманок
- Проводка (для подключения к проводке автомобиля)
- Клеммы и изолента
- Мультиметр (для проверки правильности подключения)
- Отвертки и инструмент для снятия обшивки
Теперь перейдем к установке выключателя:
- Выбор места установки: Место установки выключателя должно быть удобно доступным для водителя. Обычно он размещается в районе панели приборов, рядом с регулировкой света или под руль.
- Снятие облицовки: Используйте отвертки для аккуратного снятия панели, в которой будет установлен выключатель. Это обеспечит удобный доступ к месту монтажа.
- Подготовка проводки: Прокладываем проводку от выключателя к фарам. Один конец провода подключается к клемме выключателя, а второй – к проводам противотуманок. Обычно для подключения используется схема, при которой выключатель замкнет цепь и подаст питание на фары.
- Подключение выключателя: Подключите питание от аккумулятора к выключателю через предохранитель (сила тока обычно 10-15 А). Это необходимо для защиты от коротких замыканий. Используйте клеммы для надежного соединения проводов.
- Проверка подключения: После того как все провода подключены, проверьте с помощью мультиметра, что питание приходит на фары при включении выключателя. Это также поможет удостовериться в правильности схемы.
- Установка панели на место: Установите панель обратно, аккуратно закрепив все детали и проверив, что выключатель фиксируется на своем месте.
- Тестирование: Включите противотуманки через новый выключатель и убедитесь в их нормальной работе.
Теперь противотуманки на вашем ВАЗ 2109 готовы к эксплуатации, и вы сможете включать их с помощью установленного выключателя.

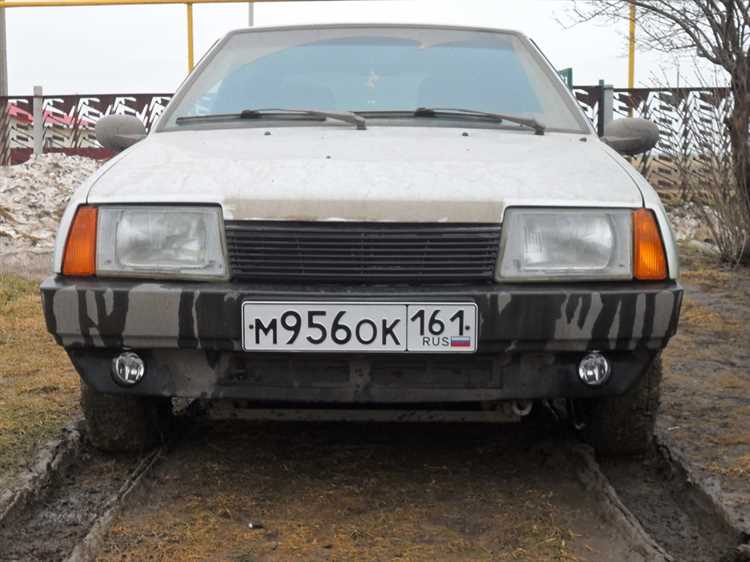

Тестирование и регулировка угла наклона противотуманок
Для правильной работы противотуманок необходимо точно отрегулировать угол их наклона. Неправильно настроенные фары могут ослеплять других водителей или не обеспечивать достаточную видимость в условиях тумана и плохой видимости.
Для начала включите противотуманки и поставьте автомобиль на ровную поверхность. Это обеспечит правильное положение автомобиля при регулировке. Рекомендуемая высота от земли для установки противотуманок – 25-30 см. Убедитесь, что автомобиль не перегружен, чтобы избежать искажения угла наклона из-за изменения положения кузова.
Регулировка угла наклона обычно осуществляется с помощью специального винта на корпусе противотуманки. Он может быть расположен с боковой или нижней части фары. Откройте капот и найдите винт регулировки для каждого из световых приборов.
Для проверки угла наклона используйте стену или гараж. Поставьте машину на расстоянии 5-10 метров от стены и включите противотуманки. На стене должна образоваться горизонтальная линия, которая будет служить ориентиром для регулировки. Центр светового пятна должен быть направлен немного ниже горизонта, чтобы свет не ослеплял водителей, и не был слишком высоко для того, чтобы эффективно освещать дорогу.
Для точной настройки используйте следующий метод: при правильно настроенных противотуманках световой пучок не должен превышать 5-7 см от горизонта на стене, если смотреть на него с расстояния 5 метров. Это обеспечит нужную яркость в туманных условиях, не создавая неудобства для других участников дорожного движения.
Регулировка должна проводиться постепенно. После каждого изменения угла наклона снова проверяйте положение светового пятна на стене. Если фары установлены слишком высоко, свет будет слепить других водителей. Если слишком низко – они будут плохо освещать дорогу перед автомобилем.
После окончания регулировки убедитесь, что фары надежно зафиксированы, чтобы избежать их случайного изменения угла наклона во время движения.
Вопрос-ответ:
Как подключить противотуманки на ВАЗ 2109 без профессиональных навыков?
Для подключения противотуманок на ВАЗ 2109 нужно выполнить несколько шагов. Сначала приобретите комплект противотуманных фар, который включает сами фары, проводку и переключатель. Затем нужно установить фары в заранее подготовленные места на бампере. Проводку следует провести от фары через кузов в салон, подключив к соответствующему разъему. Подключение переключателя на панели управления также требует внимательности, чтобы правильно соединить его с электросистемой автомобиля. Все соединения должны быть надежно закреплены, чтобы избежать коротких замыканий.
Что делать, если противотуманки на ВАЗ 2109 не включаются после подключения?
Если противотуманки не включаются, несмотря на правильное подключение, проверьте несколько моментов. Во-первых, убедитесь, что предохранитель не перегорел. Проверьте электрическую цепь на наличие повреждений или плохих контактов, особенно на местах соединений проводов. Также возможно, что переключатель не подключен должным образом. Если все в порядке, проверьте, поступает ли питание на фары, и не нужно ли заменить лампочки в противотуманках.
Нужно ли устанавливать реле для противотуманок на ВАЗ 2109?
Да, для правильной работы противотуманок на ВАЗ 2109 рекомендуется устанавливать реле. Это важно, чтобы снизить нагрузку на выключатель фар и избежать его перегрева. Реле подключается к проводке и управляет включением фар, что позволяет увеличить срок службы как реле, так и самой проводки. Установка реле не слишком сложная, и она обеспечит более безопасную эксплуатацию противотуманок.
Как выбрать противотуманки для ВАЗ 2109?
При выборе противотуманок для ВАЗ 2109 обратите внимание на несколько факторов. Важно учитывать тип фар — лучше выбирать светодиодные или галогенные, так как они обеспечивают хорошее освещение. Также стоит учитывать размер фар, чтобы они подходили по месту установки на вашем автомобиле. При выборе следует также проверить, подходят ли они по напряжению и имеют ли необходимые крепления для установки на ВАЗ 2109.
Какие инструменты понадобятся для установки противотуманок на ВАЗ 2109?
Для установки противотуманок на ВАЗ 2109 вам понадобятся следующие инструменты: отвертки, гаечные ключи, нож для резки проводки, изолента, паяльник или клеммники для соединения проводов, а также дрель для сверления отверстий под крепления фар. Также рекомендуется использовать мультиметр для проверки электрических соединений и наличия напряжения на всех этапах установки.
