Стартерный узел на автомобилях УАЗ часто подвергается доработке – особенно при установке дополнительного реле стартера. Это позволяет снизить нагрузку на контактную группу замка зажигания и обеспечить стабильное срабатывание стартера в любых погодных условиях. Типовая проблема – стартер не крутит или делает это с задержкой, особенно при нагретом двигателе. Подключение реле решает эту задачу с минимальными затратами и без необходимости глобального вмешательства в штатную проводку.

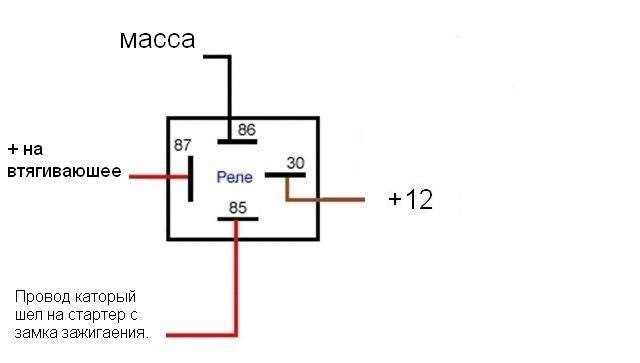

На практике используется реле с током не менее 30 А. Подходит любое автомобильное четырёхконтактное реле, например, марки 90.3747 или аналогичное. Контакт 85 подключается к проводу, идущему от замка зажигания на втягивающее реле стартера, 86 – на массу кузова. Питание подаётся через 30 – напрямую с аккумулятора через предохранитель на 30 А. Выход 87 соединяется с управляющим контактом втягивающего реле.
Перед установкой важно убедиться в исправности стартера и втягивающего реле. Также рекомендуется проверить качество массы на двигателе и кузове. Прокладка проводов выполняется с учётом защиты от влаги и вибраций: используется термоусадка, гофра и пластиковые хомуты. Места соединений тщательно зачищаются и обжимаются – пайка в цепях с высоким током не рекомендуется.
Правильно установленное дополнительное реле полностью устраняет проблемы с запуском и продлевает срок службы штатной электропроводки. Такая доработка особенно актуальна для УАЗов, эксплуатируемых в условиях повышенной влажности или нестабильного напряжения в сети.
Выбор подходящего реле стартера для моделей УАЗ
Для корректной работы системы запуска на УАЗ важно использовать реле стартера, соответствующее техническим характеристикам конкретной модели. Например, для УАЗ-452 и УАЗ-469 с карбюраторными двигателями чаще всего применяется реле типа 90.3747, рассчитанное на ток до 70 А. Оно устанавливается в цепь между замком зажигания и втягивающим реле стартера, снижая нагрузку на контактную группу замка.
Современные модели УАЗ Патриот с инжекторными моторами требуют применения более мощных реле, таких как 75.3777 или аналоги с токовой нагрузкой не менее 80 А и устойчивостью к повышенному напряжению. Также важна совместимость по разъёмам – некоторые реле оснащены стандартными клеммами под «папа-мама», другие требуют разъёмов типа «под винт».
При выборе учитывают климатические условия эксплуатации. Для северных регионов предпочтительнее герметичные реле в влагозащищённом корпусе с температурным диапазоном от –45 до +85 °C. Реле с функцией встроенного диода подавляют обратный ток, предотвращая выгорание контактов, что особенно актуально для стартеров с высоким пусковым током.
Избегайте китайских безымянных аналогов – даже при совпадении технических параметров они часто имеют низкий ресурс. Оптимальный выбор – изделия от «КЗТА», «КЭП» или «Энергомаш». Перед установкой проверяйте реле мультиметром: сопротивление обмотки должно находиться в пределах 70–100 Ом. Несоответствие указывает на возможную неисправность или подделку.
Необходимые инструменты и расходники для установки реле
Для корректной установки реле стартера на УАЗ потребуется точный набор инструментов и расходных материалов. От их наличия зависит скорость и надёжность монтажа.
- Ключи рожковые и накидные – размеры 10, 13, 17 мм для откручивания и закрепления клемм и болтов крепления реле.
- Отвёртка плоская и крестовая – для снятия клемм, фиксации проводов и разбора кожухов при необходимости.
- Бокорезы и стриппер – для обрезки и зачистки проводов под клеммы и соединения.
- Мультиметр – для проверки напряжения и поиска возможных обрывов в цепи питания стартера.
- Паяльник с припоем и флюсом – если планируется пайка проводов вместо использования клемм.
- Термоусадочная трубка – для изоляции мест пайки или соединений, обеспечивает надёжную защиту от короткого замыкания.
- Изолента ПВХ – для временной фиксации и дополнительной защиты соединений.
- Провода сечением не менее 2.5 мм² – для подключения реле к замку зажигания и стартеру, длина зависит от конкретной схемы подключения.
- Клеммы типа «мама» и «папа», кольцевые клеммы – для быстрого и надёжного соединения проводов.
- Саморезы или болты с гайками – для крепления реле к кузову или другой неподвижной части автомобиля.
Перед началом работ рекомендуется проверить наличие всех элементов и провести визуальный осмотр точки установки для выбора оптимального места крепления реле и прокладки проводки.

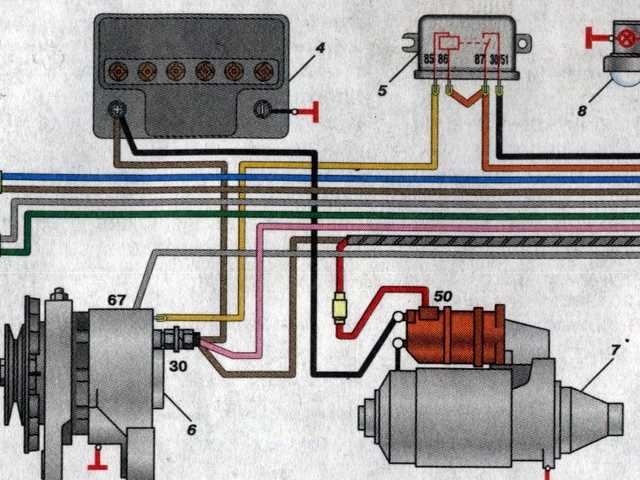

Схема подключения реле стартера на УАЗ 469 и аналоги
Для подключения реле стартера на УАЗ 469 требуется реле с номинальным током не менее 30 А, например, типа 90.3747 или аналогичное. Реле устанавливается между замком зажигания и втягивающим реле стартера, что снижает нагрузку на контакты замка.
На контакт 30 подается питание напрямую от аккумулятора через предохранитель на 30–40 А. Провод должен иметь сечение не менее 2,5 мм², рекомендуется использовать медный многожильный кабель с термостойкой изоляцией.
Контакт 87 подключается к втягивающему реле стартера. Используется провод аналогичного сечения. Все соединения необходимо пропаять или обжать качественными наконечниками. Контакты защищаются термоусадкой или герметичными колпачками.
Реле закрепляется в моторном отсеке, вдали от влаги и прямого воздействия высокой температуры. Допускается монтаж рядом с аккумулятором при наличии дополнительной защиты от грязи.
После подключения проверяется работа стартера при запуске. Если втягивающее срабатывает стабильно, реле подключено правильно. При отсутствии срабатывания проверяются напряжение на входе (30), наличие «массы» и управляющего сигнала от замка.
Порядок демонтажа старых соединений и зачистка контактов
Перед началом работ отключите клемму «минус» от аккумулятора, чтобы исключить риск короткого замыкания. Убедитесь, что доступ к реле стартера свободен, особенно если монтаж выполнен в труднодоступной зоне моторного отсека.
Сначала демонтируйте защитный кожух, если он установлен. Снимите разъёмы с реле стартера, зафиксировав порядок подключения. Используйте съёмник или плоскую отвёртку с изоляцией для аккуратного отсоединения клемм без повреждения проводов и колодок. Не тяните за провода – держитесь за металлические наконечники или пластиковые корпуса разъёмов.
Осмотрите снятые клеммы. Если они окислены, покрыты налётом или подгорели, их следует очистить или заменить. Для зачистки используйте наждачную бумагу с зернистостью P400–P600 либо металлическую щётку. Протирайте до появления чистого блестящего металла, избегая чрезмерного съёма материала. Особое внимание уделите местам с явными следами нагрева или зелёным окислением меди.
После механической очистки рекомендуется обработать контакты спиртосодержащим очистителем или специальным электроконтактным спреем. Дайте поверхности полностью высохнуть перед повторной установкой. При необходимости обожмите разъёмы для плотного контакта, исключая люфты и плохое прилегание.
Если в жгуте имеются повреждённые участки изоляции или обрыв жилы – выполните восстановление: замените участок провода с помощью пайки и термоусадочной трубки или установите новый наконечник с обжимом соответствующего диаметра.
Пошаговая установка и коммутация нового реле стартера
Перед установкой нового реле стартера на УАЗ необходимо подготовить инструменты и материалы: новое реле, изолента, клеммы, гаечные ключи и отвертки. Все работы проводятся с отключенной аккумуляторной батареей для безопасности.
Шаг 1: Подготовка к установке
Освободите доступ к стартеру. Обычно реле стартера расположено рядом с ним или на стороне двигателя. Для этого открутите элементы крепления, если они мешают свободному доступу. Снимите старое реле, запомнив расположение проводов, чтобы избежать ошибок при подключении нового устройства.
Шаг 2: Установка нового реле
Закрепите новое реле на месте старого. Обычно оно фиксируется с помощью болтов или пластиковых креплений. Убедитесь, что реле установлено в положении, которое позволяет легко подключить все провода.
Шаг 3: Подключение проводов
Начните с подключения основной цепи питания. Присоедините провод с высокой нагрузкой от аккумулятора к соответствующей клемме реле. Это важно для обеспечения правильной работы устройства. Затем подключите провод, идущий к стартеру, к соответствующей клемме. Убедитесь, что соединение надежное и хорошо заизолировано.
Шаг 4: Проверка управляющих контактов
Подключите провод, который передает сигнал от включателя зажигания или кнопки запуска, к управляющему контакту реле. Этот провод обычно меньше по диаметру, чем основные питающие линии. При подключении важно учитывать полярность, чтобы избежать короткого замыкания.
Шаг 5: Проверка работы реле
После того как все соединения будут завершены, подключите аккумулятор. Проверьте работоспособность реле, включив зажигание и попытавшись запустить двигатель. Если стартер сработал корректно, реле установлено правильно.
Шаг 6: Завершающая проверка
Проверьте все соединения на наличие слабых мест и надежность контактов. Если все работает корректно, заизолируйте соединения и закрепите реле на своем месте. Убедитесь, что все проводка аккуратно уложена и не мешает другим деталям автомобиля.
Проверка работоспособности системы после подключения
После установки реле стартера на УАЗ необходимо провести ряд проверок для уверенности в правильности подключения. Начните с визуального осмотра всех соединений: они должны быть надежно зафиксированы, без признаков перегрева, коррозии или повреждений проводки. Проверьте, чтобы не было коротких замыканий между проводами, особенно в местах, где они проходят через корпус или проходят вблизи горячих частей двигателя.
Следующий шаг – проверка напряжения на контактах реле. С помощью мультиметра измерьте напряжение на клеммах реле при включенном зажигании. Оно должно быть в пределах нормы (обычно около 12 вольт для автомобилей УАЗ). Если напряжение не совпадает с этим значением, нужно искать причину в цепи питания реле.
После этого проверьте саму работу стартера. Включите зажигание и попробуйте запустить двигатель. Если стартер не вращается, убедитесь, что на клеммах реле появляется питание в момент поворота ключа. Если питание есть, но стартер не работает, проблема может быть в самом реле или его соединениях.
Если стартер вращается, но двигатель не запускается, проверьте все остальные компоненты цепи: аккумулятор, замок зажигания, нейтральный провод и другие элементы, которые могут влиять на запуск двигателя. Проблема может быть также в том, что система реле не получает сигнала на замыкание цепи из-за неисправности в контактной группе или неправильного монтажа.
После проверки всех элементов убедитесь, что стартер работает стабильно при каждом включении зажигания. Проведите несколько запусков, чтобы удостовериться в отсутствии сбоев в системе. Рекомендуется проверить работу системы после установки реле в разных погодных условиях, так как на холоде или в жару могут проявляться скрытые проблемы.
Если в ходе тестов все элементы функционируют корректно, то подключение реле стартера можно считать завершенным. В случае обнаружения неисправностей, повторите проверку всех соединений и компонентов системы.
Вопрос-ответ:
Какие инструменты мне понадобятся для подключения реле стартера на УАЗ?
Для подключения реле стартера на УАЗ вам понадобятся следующие инструменты: отвертки, плоскогубцы, мультиметр, проводка подходящего сечения, изолента или термоусадочные трубки для изоляции проводов, а также реле стартера, которое подходит для вашей модели автомобиля. Также полезно иметь в арсенале клеммные соединения, чтобы обеспечить надежное подключение проводов.
Как правильно выбрать реле стартера для УАЗ?
При выборе реле стартера для УАЗ важно учитывать несколько факторов. Во-первых, проверьте технические характеристики вашего автомобиля, такие как мощность стартера и напряжение бортовой сети (обычно это 12 В). Реле должно соответствовать этим параметрам, чтобы обеспечить нормальную работу стартера. Также стоит обратить внимание на качество реле, предпочитая продукцию проверенных производителей, чтобы избежать частых поломок. Лучше всего выбирать реле, которое уже протестировано и подходит для модели вашего УАЗа.
Как узнать, что реле стартера неисправно на УАЗ?
Признаки неисправности реле стартера на УАЗ могут быть следующие: двигатель не запускается при повороте ключа зажигания, но стартер не реагирует на команду. При этом могут быть слышны щелчки или громкий щелчок, что говорит о том, что реле пытается сработать, но не может провести ток к стартеру. Иногда, если реле не срабатывает, может быть заметно, что при нажатии на кнопки или рычаги в салоне ничего не происходит. Если вы подозреваете неисправность, проверяйте реле мультиметром и проводку на наличие коротких замыканий или повреждений.
Как провести проводку для подключения реле стартера на УАЗ?
Для подключения реле стартера на УАЗ необходимо правильно провести проводку, чтобы избежать коротких замыканий и других проблем. Начните с подключения положительного провода от аккумулятора к клемме реле. Затем от реле подключите провод к стартеру. Не забывайте использовать провод с достаточным сечением, чтобы выдерживать ток, необходимый для работы стартера. Все соединения следует изолировать, используя изоленту или термоусадочные трубки, чтобы избежать коррозии и замыканий. Также важно проверить, чтобы проводка не перекручивалась и не находилась в местах, где она может подвергаться повреждениям.
Какие ошибки чаще всего допускают при подключении реле стартера на УАЗ?
Одной из самых распространенных ошибок при подключении реле стартера на УАЗ является неправильное подключение проводов, что может привести к коротким замыканиям или плохому контакту. Некоторые забывают про качественную изоляцию проводов, что приводит к их повреждению или замыканиям. Также можно подключить реле не по схеме, что повлияет на его работу. Ошибка в выборе реле, которое не подходит для данной модели, также может вызвать проблемы. Важно внимательно следовать инструкции и проверять каждый шаг подключения, чтобы избежать этих ошибок.
