Подключение розетки фаркопа на УАЗ требует соблюдения точных технических требований и подхода, чтобы обеспечить надежную и безопасную работу при подключении прицепа. Важным моментом является выбор правильного типа розетки, так как на большинстве моделей УАЗ используется стандартная розетка 7 пинов, которая поддерживает основные функции, такие как освещение и сигнализация. В некоторых случаях может потребоваться установка дополнительного оборудования для подключения дополнительных функций, например, питания для холодильников или насосов.
Перед установкой розетки фаркопа необходимо тщательно подготовить автомобиль: убедитесь, что у вас есть все необходимые инструменты и комплектующие, а также что проводка в исправном состоянии. Использование некачественных соединений или проводов может привести к короткому замыканию или неисправности системы освещения. Важно также учитывать расположение розетки, чтобы она не мешала эксплуатационным процессам и была доступна для использования.
При подключении проводов к розетке следуйте стандартной схеме: каждый контакт должен быть надежно зафиксирован, а изоляция кабелей – сохранена от повреждений. Для этого используются специальные клеммники, которые обеспечивают качественное и долговечное соединение проводов. Помимо этого, обязательно проверьте соединение на наличие люфтов и подвижных контактов перед финальной сборкой.
После установки розетки важно провести проверку всей системы: убедитесь, что все функции прицепного оборудования, такие как освещение и сигнализация, работают корректно. Неправильное подключение может привести к выходу из строя как розетки, так и электрических систем автомобиля, что повлечет дополнительные расходы на ремонт.

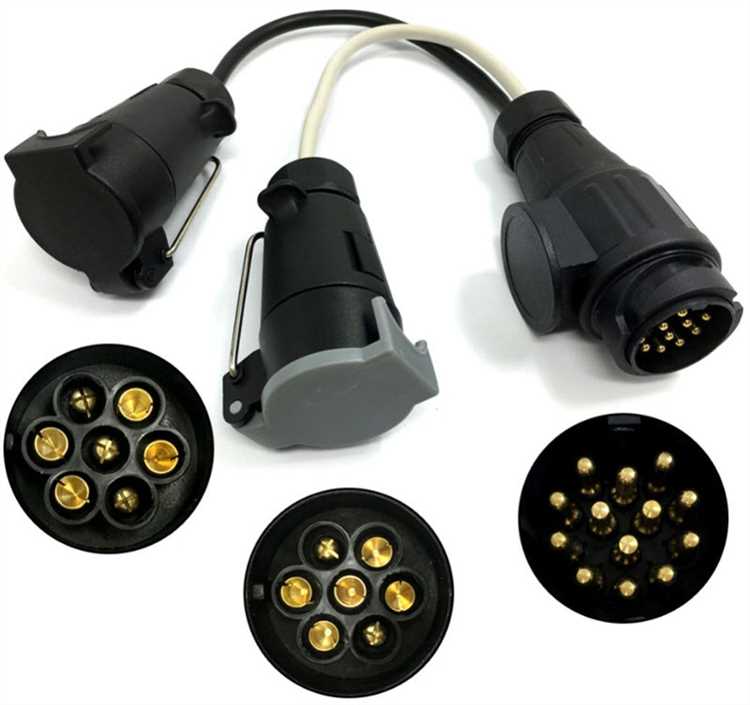

Выбор подходящей розетки фаркопа для УАЗ
7-контактная розетка подходит для большинства легких прицепов. Этот тип позволяет подключать основные функции – стоп-сигналы, габариты, повороты и массу. Для УАЗ, который часто используется для буксировки прицепов, достаточно базовых функций, что делает 7-контактную розетку оптимальным вариантом для экономичных решений.
13-контактная розетка обеспечивает более широкий спектр возможностей, включая дополнительные функции, такие как зарядка аккумулятора прицепа и управление системой освещения. Если предполагается использование прицепа с дополнительными потребностями в электроэнергии, то лучше выбрать именно этот тип розетки. Это особенно актуально при использовании автоприцепов с системой обогрева или дополнительными функциями.
Также стоит учитывать качество самой розетки. Рекомендуется выбирать модели с антикоррозийной защитой и влагозащищёнными контактами. Это особенно важно для эксплуатации в условиях повышенной влажности или грязи, что характерно для внедорожников, таких как УАЗ.
Для установки розетки следует также обратить внимание на комплектацию: наличие монтажных кронштейнов, удобных соединений и защитных крышек. Эти детали помогут сохранить работоспособность системы в условиях эксплуатации на пересечённой местности или в суровых погодных условиях.

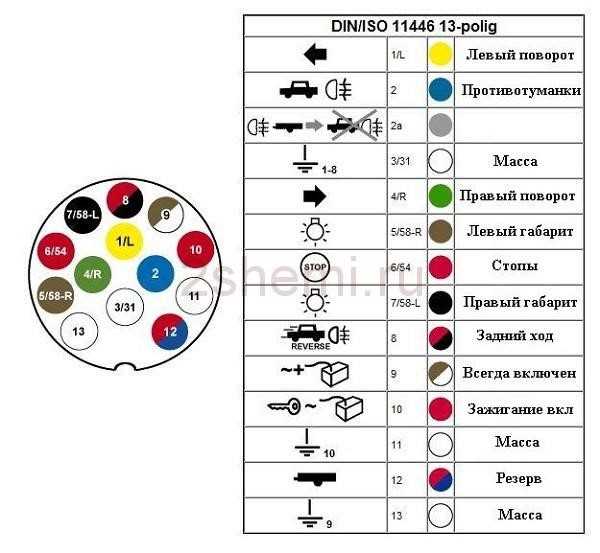

Подготовка автомобиля для установки розетки фаркопа
Первым шагом следует снять задний бампер, если он препятствует установке. Это обеспечит удобный доступ к месту крепления фаркопа и электроразъему. Для этого используйте гаечные ключи для откручивания болтов крепления бампера. Важно не повредить элементы крепежа, так как они могут понадобиться при монтаже.
Далее стоит осмотреть заднюю подвеску и места, где будет установлена плата для крепления розетки. Важно убедиться, что эти участки кузова не имеют повреждений и не требуют дополнительной подготовки, таких как усиление металла.
После подготовки кузова необходимо подвести проводку к месту установки розетки. Для этого откройте доступ к проводке задних фонарей и убедитесь, что существует возможность подвести отдельные провода для подключения электрооборудования фаркопа. Используйте защитные кожухи для проводов, чтобы избежать их повреждения в процессе эксплуатации.
Не забудьте об отсутствии помех для прокладки проводки, например, преграждающих элементов или перегибов, которые могут повлиять на целостность проводов при эксплуатации автомобиля.
Также следует проверить штатное электрическое оборудование автомобиля. Если система проводки не предусматривает наличие разъема для фаркопа, потребуется установить дополнительную электросхему с предохранителями, чтобы обеспечить безопасность работы устройства.
Проверьте работу аккумулятора перед установкой. Если аккумулятор старый, его рекомендуется заменить, так как для фаркопа потребуется стабильное питание от бортовой сети.
Подготовка автомобиля включает также очистку места установки от грязи и коррозии, что обеспечит долговечность и надежность крепления. После завершения подготовительных этапов можно приступать к установке розетки фаркопа.

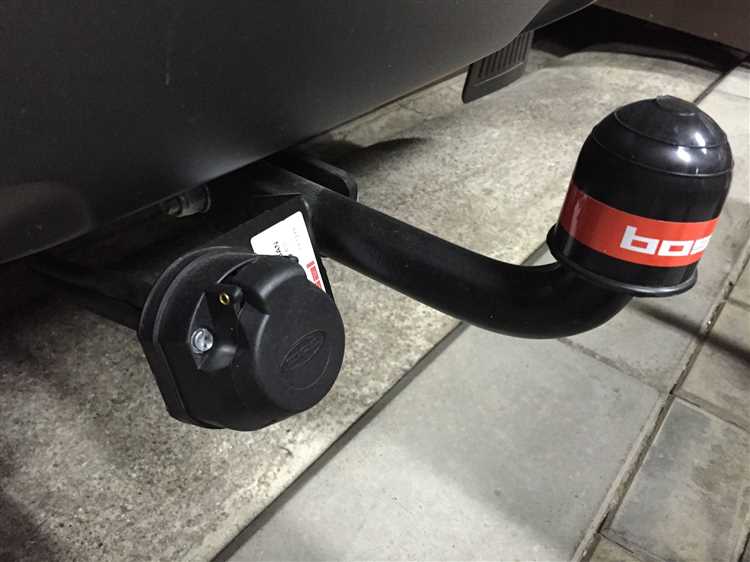

Инструменты, необходимые для подключения розетки фаркопа
Для подключения розетки фаркопа на УАЗ потребуется несколько специфических инструментов, которые обеспечат точность и надежность монтажа. Основные из них:
Ключи и отвертки: Для работы с крепежами, которые обеспечивают надежное закрепление розетки на фаркопе, понадобится набор гаечных ключей, включая ключи на 10 мм и 13 мм. Для работы с саморезами и винтами лучше использовать отвертку с набором сменных насадок.
Кусачки или ножницы по металлу: Эти инструменты нужны для подрезки проводов, если необходимо сократить их длину перед подключением к розетке. Они должны быть достаточно острыми, чтобы не повредить изоляцию проводов.
Инструмент для зачистки проводов: Используется для аккуратного снятия изоляции с проводов. Это важно, чтобы избежать повреждения жил, что может привести к короткому замыканию или плохому контакту. Подойдет как ручной инструмент, так и электрический, если требуется зачищать большие объемы проводки.
Изолента и термоусадочные трубки: Для защиты соединений от влаги и коррозии необходимо использовать термоусадочные трубки, которые герметично изолируют места соединений. Изолента поможет зафиксировать трубки на проводах и предотвратить их сдвиг.
Мультиметр: Этот инструмент нужен для проверки правильности подключения проводов и обнаружения возможных коротких замыканий. Мультиметр поможет удостовериться, что питание на розетке фаркопа подается стабильно и без перебоев.
Паяльник: Паяльник может понадобиться для надежного соединения проводов, особенно если используется пайка для создания прочных электрических контактов. Важно иметь паяльник с регулируемой температурой, чтобы избежать перегрева проводов.
Крепежные элементы: Для монтажа розетки фаркопа на кузов потребуется несколько комплектов крепежных элементов, включая винты, гайки и шайбы. Важно заранее подобрать крепеж, соответствующий характеристикам вашего автомобиля и фаркопа.

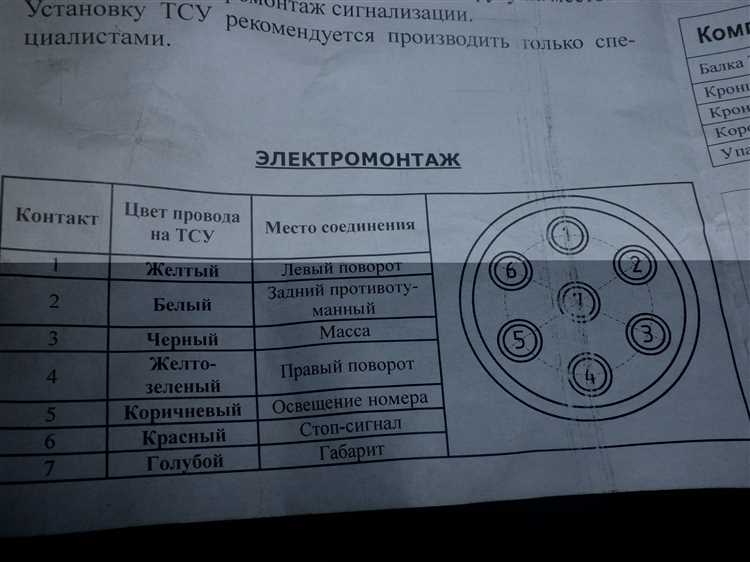

Провода и их маркировка при подключении розетки
При подключении розетки фаркопа на УАЗ важна правильная маркировка проводов, чтобы обеспечить надежную и безопасную работу электрической системы. Каждый провод выполняет свою функцию, и использование неправильного провода может привести к поломке или даже короткому замыканию.
Основные провода, которые используются для подключения розетки фаркопа, обычно имеют следующие цвета и назначения:
- Красный – Подключение питания для обогрева прицепа или других дополнительных функций.
- Зеленый – Задние габаритные огни прицепа.
- Желтый – Левый поворотник.
- Синий – Сигнал тормоза.
- Белый – Земля (масса) – общий провод для всех функций.
- Черный – Правый поворотник.
Для корректной работы системы необходимо правильно подключать каждый провод в соответствующие контакты розетки. Обычно на корпусе розетки имеется маркировка, которая облегчает этот процесс. На современных моделях розеток для фаркопа маркировка выполнена в виде числовых значений для каждого контакта:
- Контакт 1 – Земля (масса).
- Контакт 2 – Задний ход.
- Контакт 3 – Левый поворотник.
- Контакт 4 – Правый поворотник.
- Контакт 5 – Сигнал тормоза.
- Контакт 6 – Габаритные огни.
- Контакт 7 – Дополнительное питание (если требуется).
При установке розетки фаркопа на УАЗ следует использовать провода с сечением не менее 1.5 мм² для обеспечения устойчивого тока. Для некоторых функций, таких как питание обогрева прицепа, сечение проводов может быть увеличено до 2.5 мм² или 4 мм².
Также важно, чтобы провода были надежно изолированы и защищены от повреждений. Это особенно критично для проводов, которые проходят через кузов автомобиля, где они могут подвергаться воздействию внешних факторов.

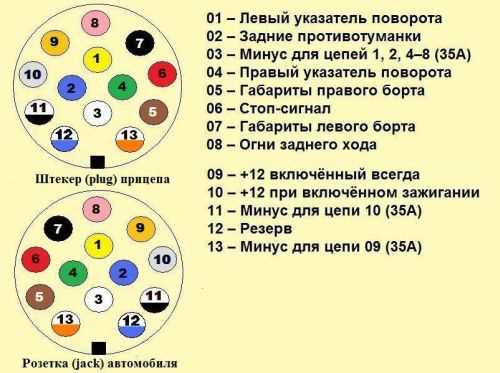

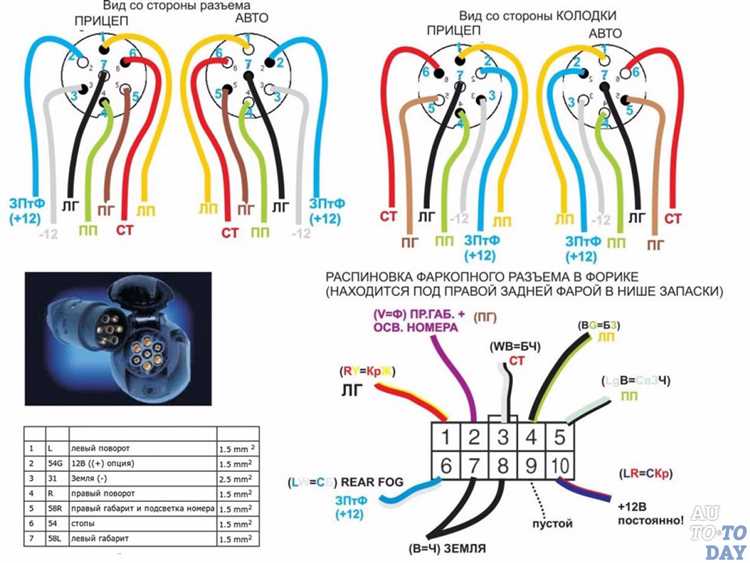

Схема подключения розетки фаркопа на УАЗ
Для начала необходимо подготовить комплект проводов, который включает: провод для массы, 7-ми и 13-контактные провода для подключения сигнальных функций и провода для подключения питания прицепа. Основные контакты розетки фаркопа должны быть правильно соединены с соответствующими проводами кузова автомобиля, чтобы обеспечить нормальную работу электрооборудования.
На УАЗ чаще всего используется схема с 7 контактами. Каждый контакт имеет свою функцию:
- Контакт 1 – масса (общий провод).
- Контакт 2 – подача питания на задние фонари прицепа.
- Контакт 3 – подача питания на тормозные огни.
- Контакт 4 – индикатор поворота правый.
- Контакт 5 – индикатор поворота левый.
- Контакт 6 – габаритные огни прицепа.
- Контакт 7 – постоянное питание для зарядки аккумулятора прицепа.
Перед подключением важно убедиться, что на автомобиле имеется выход для подключения фаркопа, а также использовать качественные кабели с достаточным сечением для предотвращения перегрева проводки. Все соединения должны быть надежно заизолированы для предотвращения коротких замыканий.
После подключения розетки следует провести проверку всех функций с подключенным прицепом, чтобы убедиться в правильности работы всех функций, включая сигнальные огни, тормоза и питание.

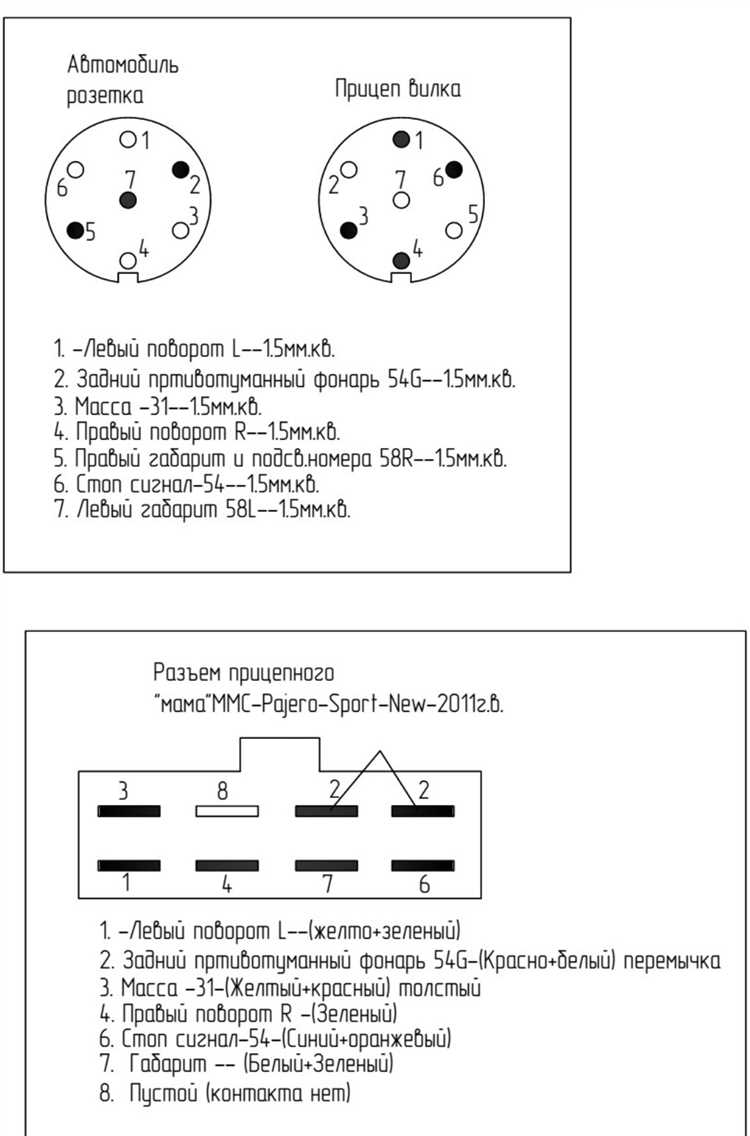

Расположение и крепление розетки на кузове УАЗ
Розетка фаркопа на УАЗ устанавливается в зависимости от типа модели и места установки фаркопа. Стандартное место для монтажа – правый бок кузова, вблизи заднего бампера. Это положение удобно для подключения прицепа и минимизирует риск повреждения розетки при маневрировании.
Для установки розетки потребуется крепежная планка или уголок, который крепится к кузову с помощью болтов или саморезов. Место монтажа должно быть заранее подготовлено: если кузов не имеет отверстий для крепления, потребуется их сверление с учетом правильного расположения розетки для удобства подключения.
Розетка обычно крепится на расстоянии от края бампера около 10–15 см, чтобы обеспечить доступ при необходимости подключения. При этом стоит учитывать, что ее не следует располагать в зоне возможного контакта с грязью и водой, что может ускорить износ контактов. Лучше выбирать места с минимальным воздействием внешних факторов.
Монтаж розетки фаркопа предполагает надежное закрепление корпуса с использованием герметичных прокладок, чтобы предотвратить попадание воды и грязи в соединение. Это важно для долговечности работы системы и предотвращения коррозии.
Для дополнительной защиты от повреждений рекомендуется установить розетку в корпусе, который обеспечит защиту контактов и защитит её от механических повреждений при парковке или движении по пересеченной местности.

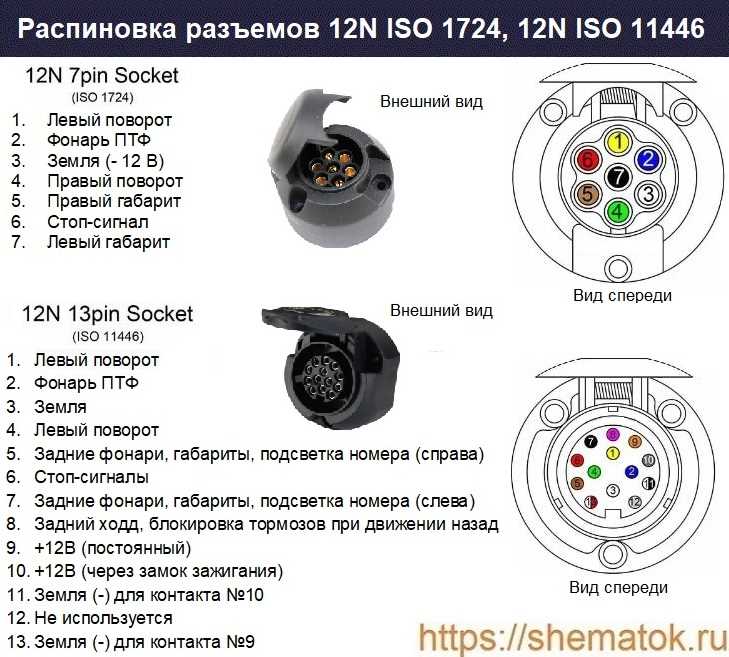

Проверка правильности подключения и тестирование работы
После подключения розетки фаркопа на УАЗ необходимо провести несколько этапов проверки, чтобы убедиться в корректной работе всей системы. Основные тесты включают проверку подключения каждого контакта и функционирования электрической цепи.
Для начала убедитесь в правильности подключения проводов к розетке фаркопа. Используйте схему подключения, которая идет в комплекте с устройством, или ознакомьтесь с электросхемой вашего автомобиля. Основные контакты в розетке фаркопа следующие:
- Контакт 1: масса (земля) — обычно находится в центре.
- Контакт 2: сигнал поворота правый.
- Контакт 3: стоп-сигнал.
- Контакт 4: сигнал поворота левый.
- Контакт 5: габаритные огни.
- Контакт 6: дополнительные функции (например, питание для прицепа).
После визуальной проверки правильности подключения приступайте к тестированию работы фаркопа. Для этого необходимо выполнить следующие действия:
- Подключите автомобиль к прицепу. Включите зажигание и проверьте работу всех сигналов на фаркопе.
- Проверьте повороты. Включите левый и правый повороты и убедитесь, что индикаторы на фаркопе светятся корректно.
- Проверьте стоп-сигнал. Педаль тормоза должна активировать стоп-сигнал на фаркопе.
- Проверьте габаритные огни. Включите габаритные огни и убедитесь в их работе на фаркопе.
- Тестирование дополнительных функций. Если фаркоп имеет дополнительные контакты для питания прицепа или других функций, проверьте их работу, подключив соответствующее оборудование.
Если на каком-либо этапе тестирования возникает неисправность, проверьте контакты, убедитесь в отсутствии повреждений проводов и правильности подключения. Используйте мультиметр для проверки напряжения на каждом контакте.
Для точной диагностики можно также использовать специальный тестер для розеток фаркопа, который позволяет быстро определить, какой контакт не работает и где возникла ошибка в подключении.
Типичные ошибки при подключении розетки фаркопа на УАЗ
Другой проблемой является недостаточная изоляция проводов. При монтаже розетки проводка должна быть защищена от воздействия влаги и механических повреждений. Использование некачественной изоляции приводит к коротким замыканиям и отказам системы. Для предотвращения таких ситуаций рекомендуется использовать влагозащищенные соединители и герметичные разъемы.
Ошибки при монтаже креплений розетки также могут стать причиной неполадок. Часто устанавливают розетку в неудобном месте, что затрудняет доступ к ней для проверки и ремонта. Установка должна быть выполнена так, чтобы розетка была защищена от грязи и повреждений, но при этом обеспечивала легкий доступ в случае необходимости.
Не следует игнорировать проверку правильности подключения массы. В случае отсутствия хорошего контакта на корпусе автомобиля или фаркопе могут возникнуть перебои в работе системы электрооборудования. Это особенно важно при установке дополнительного освещения или подсоединении тормозных огней при буксировке прицепа.
Нередко встречается проблема с неправильным подключением к проводке прицепа. Иногда водители подключают розетку не в том порядке, что приводит к несоответствию работы сигнализации и освещения прицепа с работой автомобиля. Перед установкой важно проверить целостность проводки прицепа и его совместимость с системой розетки фаркопа.
Еще одной распространенной ошибкой является игнорирование использования предохранителей. Подключение без предохранителей увеличивает риск повреждения проводки в случае короткого замыкания. Установить предохранители с необходимыми параметрами – обязательная мера при монтаже системы.
