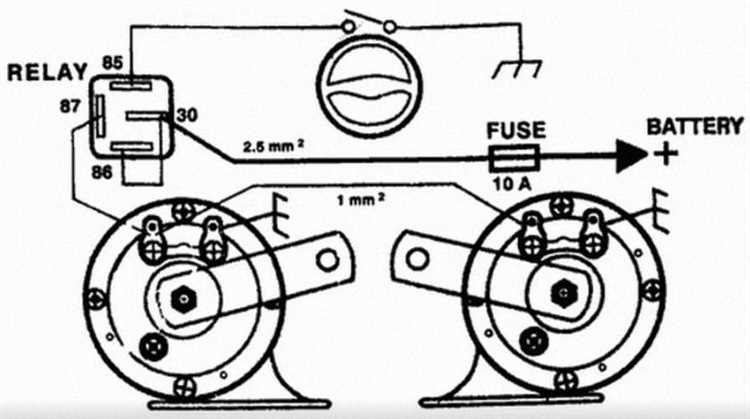

Штатная схема подключения звукового сигнала на ВАЗ 2110 включает реле и контактную группу под рулём. С течением времени эти элементы изнашиваются: контакты окисляются, реле выходит из строя, а кнопка на руле теряет надёжность. Это приводит к нестабильной работе сигнала или его полному отказу. Один из надёжных способов устранить проблему – подключение сигнала напрямую, минуя реле и проблемные контакты.
Для прямого подключения потребуется провод сечением не менее 1,5 мм², предохранитель на 15 А, кнопка с достаточной токовой нагрузкой и сам сигнал (желательно с заявленной мощностью не выше 120 дБ для городской эксплуатации). Оптимально использовать плюс с аккумулятора через предохранитель, минус – на массу кузова. Включение осуществляется через кнопку, установленную в удобном месте – например, на панели приборов или центральной консоли.
Важно исключить возможность постоянной подачи питания на сигнал. Для этого устанавливается реле 30/87, если используется кнопка с малой нагрузочной способностью. Также рекомендуется проверить сопротивление массы: оно не должно превышать 0,2 Ом, иначе возможны потери напряжения и слабый звук. Все соединения выполняются при отключённой клемме аккумулятора, с обязательной изоляцией контактов термоусадкой или ПВХ-изоляцией.
Такое подключение повышает надёжность системы, особенно в условиях суровой эксплуатации или старого электроснабжения автомобиля. Однако важно помнить, что сигнал должен соответствовать требованиям ПДД: установка слишком мощных или многотональных моделей может привести к штрафу и проблемам при техосмотре.
Диагностика штатной цепи звукового сигнала
Проверка начинается с кнопки сигнала на руле. Снимите крышку и замкните контакты напрямую. При срабатывании – неисправна сама кнопка или контактная группа.
Если сигнал не срабатывает, переходите к реле. На ВАЗ 2110 оно расположено в монтажном блоке под капотом. Обозначается как К3. Выньте реле и замкните контакты 30 и 87 напрямую – звуковой сигнал должен сработать. Если работает, значит реле неисправно или отсутствует управляющий импульс на обмотке.
Далее проверьте наличие напряжения:
- На контакт 30 реле должно приходить +12 В при включенном зажигании.
- Контакт 85 – управляющий минус от кнопки сигнала. Его отсутствие – обрыв в цепи или неисправность контактной группы рулевого колеса.
- Контакт 86 – постоянный +12 В от предохранителя F7 (10 А). При его отсутствии проверьте сам предохранитель и состояние дорожек монтажного блока.
Если при замыкании реле напрямую сигнал не работает, проверьте сам звуковой сигнал под капотом. Подайте на него питание напрямую от аккумулятора:
- Если не издаёт звук – замена.
- Если работает – проверьте провод от реле до сигнала на наличие обрыва или коррозии клемм.
Также обратите внимание на массу звукового сигнала. Плохой контакт корпуса с кузовом часто вызывает нестабильную работу. Очистите точку крепления и при необходимости замените болт на оцинкованный.
Все измерения проводите мультиметром в режиме вольтметра и прозвонки. Напряжение ниже 11 В на сигнале при работающем двигателе указывает на повышенное сопротивление в цепи – причиной может быть окисление контактов, износ реле или слабая масса.
Выбор подходящего реле для прямого подключения
Для прямого подключения сигнала на ВАЗ 2110 требуется реле с номинальным током не менее 30 А и встроенным диодом защиты от обратного тока. Подходят реле типа 90.3747 или аналогичные с четырьмя контактами: 85 и 86 – управляющие, 30 – общий, 87 – выход на сигнал.
Контакты реле должны выдерживать пиковую нагрузку, создаваемую электросигналами – до 10 А на канал при кратковременной работе. Использование реле меньшей мощности приведёт к оплавлению контактной группы. Обмотка реле должна срабатывать при напряжении 12 В, с сопротивлением около 80–100 Ом, чтобы исключить перегрузку управляющей цепи.
Корпус – герметичный, с защитой от влаги и пыли по стандарту не ниже IP54. Разъёмы – типа «мама» с надёжной фиксацией. При выборе избегайте безымянных реле с нестабильными характеристиками. Предпочтительны изделия от производителей АТЭ-2, BOSCH, Hella с маркировкой реле и схемой включения на корпусе.
Также важно учитывать рабочую температуру – от -40 до +85 °C, особенно при установке в подкапотном пространстве. Наличие крепёжного ушка упростит монтаж на штатные точки кузова. Не допускается использование реле с перегоревшей катушкой или подгоревшими контактами.
Прокладка отдельного провода от аккумулятора
Для прямого подключения питания на ВАЗ 2110 требуется отдельный провод сечением не менее 6 мм², если потребляемый ток превышает 30 А. Подходит многожильный медный кабель с термостойкой изоляцией, например, ПВ-3 или КГ.
Провод подключают к плюсовой клемме аккумулятора через предохранитель на расстоянии не более 30 см от самой клеммы. Используется держатель типа ANL или MAXI с номиналом, соответствующим потребляемому току (например, 40 А при подключении усилителя или электропечи).
Прокладывать провод необходимо вдоль штатной проводки, избегая острых кромок, подвижных деталей и нагревающихся элементов. Оптимальный маршрут – через резиновый ввод в моторном щите со стороны водителя, где уже проходят провода жгута. Обязательно используйте гофру или термостойкую трубку.
Минусовой провод желательно подсоединять не к кузову, а напрямую к минусовой клемме аккумулятора, если подключаемое устройство чувствительно к качеству «массы».
На концах кабеля применяйте обжатые медные наконечники, зафиксированные термоусадкой. Места соединений должны быть надежно изолированы и закреплены стяжками для исключения вибраций и износа.
Подключение массы сигнала к кузову автомобиля
Надёжное соединение массы сигнала с кузовом критично для корректной работы звукового устройства на ВАЗ 2110. Неправильное заземление вызывает слабое звучание, прерывистую работу или полное отсутствие сигнала.
- Выберите участок кузова без коррозии, краски и загрязнений. Идеально подойдёт участок внутренней поверхности лонжерона или усилителя панели моторного отсека.
- Очистите металл до блеска наждачной бумагой (зернистость не ниже P120), после чего обезжирьте место контакта спиртом или ацетоном.
- Используйте многожильный медный провод сечением не менее 2,5 мм². Длина провода – минимально возможная, без провисаний и натяжений.
- На конце провода установите кольцевую обжимную клемму. Обжим должен быть выполнен качественно, без люфтов и изломов.
- Прикрутите клемму к подготовленному участку кузова с помощью болта М6 с гроверной шайбой. Резьбовое соединение должно быть затянуто с усилием, исключающим самооткручивание.
- После монтажа проверьте сопротивление между клеммой массы сигнала и клеммой минус аккумулятора. Оно не должно превышать 0,1 Ом.
- Для защиты от коррозии обработайте соединение токопроводящей смазкой, например, на основе графита или меди.
Игнорирование надёжного подключения массы приводит к увеличению нагрузки на реле, ухудшению качества сигнала и перегреву контактов.
Установка кнопки управления сигналом в салоне
Кнопку размещают на панели приборов или в удобном месте центральной консоли. Обязательно использовать модель с токовой нагрузкой не менее 5 А. Контактные группы кнопки должны быть надежно заизолированы, особенно при установке рядом с металлическими частями кузова.
Для защиты цепи рекомендуется установить предохранитель на 10 А в разрыв провода между реле и кнопкой. К минусовому контакту кнопки подключается масса кузова – предпочтительно через отдельный болт с зачисткой краски в точке крепления.
Не допускается прокладка провода рядом с линиями питания ЭБУ или катушек зажигания, чтобы избежать помех. После установки обязательно проверяют работу сигнала при включенном и выключенном зажигании – питание должно поступать стабильно, без просадок.

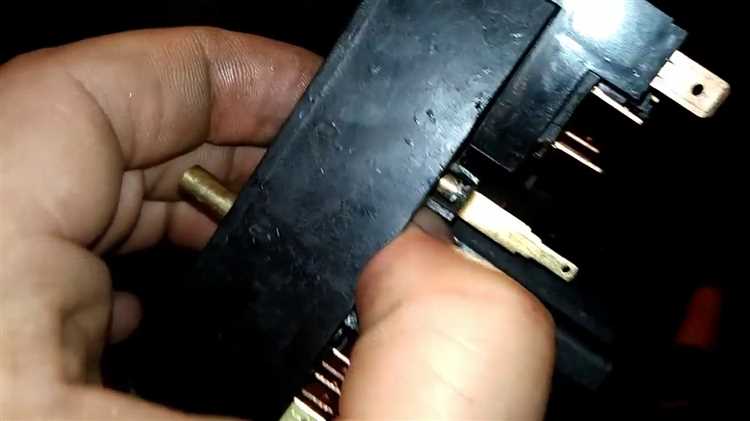

Использование предохранителя в цепи питания
Предохранитель в цепи питания сигнализации ВАЗ 2110 выполняет важную защитную функцию. Он служит для предотвращения повреждения электрических компонентов из-за коротких замыканий или перегрузки тока. В случае превышения допустимого тока, предохранитель срабатывает и разрывает цепь, предотвращая дальнейшие повреждения.
Для правильного выбора предохранителя следует учитывать номинальное значение тока устройства, для которого он предназначен. Например, для стандартной сигнализации рекомендуется использовать предохранители с номиналом 5-10 А, в зависимости от мощности системы. Важно, чтобы предохранитель не был слишком мощным, так как в этом случае цепь не будет защищена должным образом.
Типы предохранителей: для установки в цепь питания сигнализации чаще всего используются плавкие предохранители типа «мини» или «ATC». Они компактны и обеспечивают надежную защиту. Важно также обращать внимание на качество предохранителя – дешевые аналоги могут не выдержать заданной нагрузки, что приведет к их неправильной работе.
При установке предохранителя рекомендуется выбирать место, которое удобно для обслуживания, чтобы в случае срабатывания было легко заменить его. Расположение вблизи источника питания обеспечит эффективную защиту от высоких токов, поступающих от аккумулятора или генератора.
Рекомендации: регулярно проверяйте целостность предохранителя. Если предохранитель постоянно выходит из строя, необходимо искать причину в проводке или в неисправности самого устройства. Замена предохранителя должна проводиться только на аналогичный по номиналу, чтобы не нарушить работу системы.
Проверка работоспособности после подключения
После подключения сигнала на ВАЗ 2110 необходимо тщательно проверить его работоспособность. Для этого выполните следующие шаги:
1. Включите зажигание и проверьте наличие питания на проводах, подключённых к сигналу. Используйте мультиметр для проверки напряжения. Если сигнал подключён правильно, напряжение должно быть в пределах 12 В.
2. Проверьте сам сигнал. Для этого активируйте его через кнопку на руле. Послушайте, должен ли он издавать характерный звук. Если этого не происходит, проверяйте подключение, особенно массу. Если сигнал молчит, проверьте целостность провода и контактные соединения.
3. Проверка цепи на короткое замыкание. При отсутствии звука от сигнала может быть короткое замыкание. Используйте мультиметр для проверки проводки на короткие замыкания между проводами питания и массой.
4. Тестирование работы в разных режимах. Проверьте работу сигнала не только в обычном режиме, но и в случае включённого освещения и других нагрузок. Если при включении дальнего света или других приборов сигнал перестаёт работать, возможно, есть проблемы с перегрузкой системы.
5. Звуковой тест. Убедитесь, что сигнал звучит на достаточной громкости. Если звук слабый или прерывается, может потребоваться замена сигнала или очистка контактов на установленных элементах.
После проверки всех вышеуказанных пунктов, если обнаружены неисправности, следует повторно проверить правильность подключения и заменить повреждённые компоненты, если это необходимо.
Вопрос-ответ:
Можно ли подключить сигнал напрямую на ВАЗ 2110 без использования стандартной проводки?
Да, подключение сигнала напрямую возможно, но для этого потребуется установить дополнительный провод и правильно подключить его к системе зажигания или к источнику питания. Важно учитывать, что такой способ может повлиять на работоспособность остальных электрических компонентов автомобиля.
Какие инструменты понадобятся для подключения сигнала на ВАЗ 2110?
Для подключения сигнала вам понадобятся базовые инструменты: отвертка, мультиметр, паяльник и изолента для крепления проводов. Также потребуется помощь схемы подключения, чтобы избежать ошибок при монтаже.
Что может случиться, если неправильно подключить сигнал на ВАЗ 2110?
Если сигнал подключен неправильно, могут возникнуть проблемы с электрической системой автомобиля, такие как короткое замыкание или перегрузка проводки. Это может привести к поломке предохранителей или повреждению других важных компонентов машины.
Можно ли подключить сигнал на ВАЗ 2110 без использования дополнительных реле?
Подключить сигнал без реле можно, однако это не рекомендуется. Без реле сигнал будет напрямую подключен к электрической сети автомобиля, что может привести к перегрузке и ускоренному износу проводки. Реле помогает защитить систему и увеличивает срок службы компонентов.
Как проверить работу сигнала после его подключения на ВАЗ 2110?
После подключения сигнала следует проверить его работу следующим образом: включите зажигание и проверьте, срабатывает ли сигнал при нажатии на кнопку. Используйте мультиметр для проверки напряжения на контактах и убедитесь, что сигнал работает стабильно и без перебоев.
Можно ли подключить сигнал напрямую на ВАЗ 2110 без использования дополнительных устройств?
Да, подключение сигнала напрямую на ВАЗ 2110 возможно. Для этого нужно подключить его проводку к нужной клемме на автомобильном реле. Обычно это делается через клемму, которая отвечает за питание сигнала при включении зажигания. Важно соблюдать все требования к электрическим соединениям, чтобы избежать коротких замыканий или других повреждений проводки.
