Подключение стеклоподъемников на ВАЗ 2109 – задача, требующая точности и внимательности. Установка электрических стеклоподъемников значительно улучшает удобство эксплуатации автомобиля. В этой инструкции подробно описан процесс подключения, от выбора подходящих комплектующих до настройки и проверки работы системы.
Перед началом работ необходимо подготовить все инструменты и материалы: мультиметр, набор отверток, переходники для проводки, реле и сами стеклоподъемники. Также важно учесть, что для успешного подключения потребуется наличие штатных разъемов или адаптеров, которые подойдут под вашу модель автомобиля. В этой статье будут рассмотрены конкретные этапы работы, чтобы избежать ошибок и ненужных затрат времени.
Подключение стеклоподъемников на ВАЗ 2109 требует соблюдения нескольких ключевых моментов: правильная разводка проводки, установка реле и настройка работы кнопок управления. Для обеспечения надежности и долговечности работы системы, важно точно следовать рекомендациям и учитывать особенности проводки в автомобиле. В следующих шагах вы узнаете, как выполнить каждое из этих действий и добиться наилучшего результата.
Подготовка инструментов и материалов для подключения стеклоподъемников
Для подключения стеклоподъемников на ВАЗ 2109 вам потребуется набор специфических инструментов и материалов. Подготовьте следующее:
Инструменты:
- Отвертки с плоским и крестовым жалом для демонтажа дверных панелей и работы с электропроводкой.
- Гаечные ключи или головки для снятия и установки болтов крепления стеклоподъемников.
- Паяльник или клеммник для соединения проводов.
- Кусачки для обрезки проводов.
- Изолента и термоусадочные трубки для изоляции соединений.
- Дрель с насадками для сверления отверстий (если потребуется для монтажа креплений или проходов для проводки).
- Плоскогубцы для работы с металлическими элементами.
Материалы:
- Стеклоподъемники, подходящие для модели ВАЗ 2109 (механические или электрические в зависимости от вашей задачи).
- Провода для подключения к электрической сети автомобиля (обычно от 1,5 до 2,5 мм²).
- Клеммы и разъемы для надежного соединения проводов.
- Ремкомплект, включающий крепежные элементы, болты и гайки для монтажа стеклоподъемников.
- Дополнительные запчасти для укрепления и защиты проводки (например, защитные гофры).
Обязательно убедитесь в наличии всех необходимых деталей перед началом работы, чтобы избежать прерывания процесса из-за нехватки материалов.

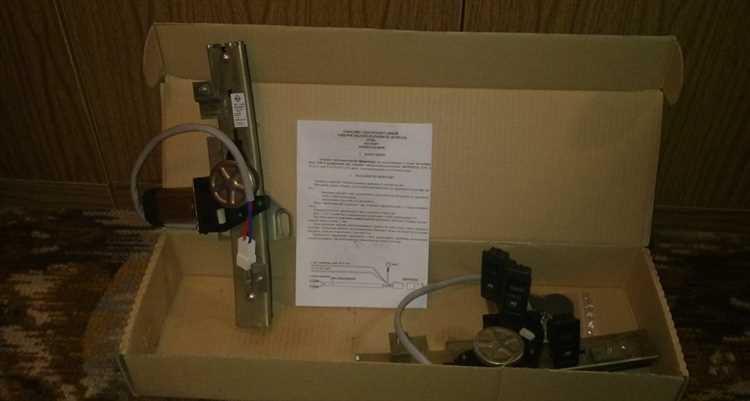

Выбор и покупка подходящих стеклоподъемников для ВАЗ 2109
При выборе стеклоподъемников для ВАЗ 2109 важно учитывать несколько факторов, чтобы обеспечить надежную работу и длительный срок службы системы. Основное внимание следует уделить типу стеклоподъемника, материалу и совместимости с моделью автомобиля.
Тип стеклоподъемника. Для ВАЗ 2109 чаще всего подходят механические и электромеханические стеклоподъемники. Электрические стеклоподъемники удобны в использовании, особенно если вы хотите заменить ручные механизмы на более современные. Механические стеклоподъемники могут быть предпочтительнее для тех, кто хочет минимизировать расходы на установку и обслуживание.
Материал и качество. Особое внимание следует уделить качеству материалов, из которых изготовлен стеклоподъемник. Рекомендуется выбирать устройства с корпусом из прочных материалов, таких как сталь или алюминий, чтобы избежать коррозии и деформации. Важно, чтобы ролики и направляющие были выполнены из износостойких материалов, что напрямую влияет на долговечность устройства.
Производитель и бренды. Среди популярных производителей стеклоподъемников для ВАЗ 2109 стоит отметить такие компании, как Fenox, Partner, AVS и Autogumm. Эти бренды зарекомендовали себя на рынке благодаря качеству своей продукции и соответствию стандартам. Покупка стеклоподъемников от известных производителей снижает риски покупки некачественного или ненадежного оборудования.
Совместимость. Перед покупкой обязательно проверьте совместимость выбранного стеклоподъемника с вашей моделью автомобиля. Некоторые стеклоподъемники имеют дополнительные элементы или конструкции, которые могут не подойти для стандартных креплений в ВАЗ 2109. Лучше всего уточнить все детали у продавца или проконсультироваться с профессионалом, чтобы избежать дополнительных расходов на модификацию креплений.
Цена. Стоимость стеклоподъемников для ВАЗ 2109 может значительно варьироваться в зависимости от бренда и типа устройства. Важно не только ориентироваться на цену, но и на соотношение качества и стоимости. Низкая цена может свидетельствовать о низком качестве, а слишком высокая цена не всегда оправдана, если стеклоподъемник соответствует стандартам и не имеет дополнительных ненужных функций.
Выбор подходящего стеклоподъемника требует внимательности и осведомленности о деталях модели. Потратив немного времени на анализ характеристик, вы сможете выбрать качественное и долговечное оборудование для вашего автомобиля.
Расположение и демонтаж старых компонентов стеклоподъемников
Для начала необходимо подготовить инструменты: отвертки, ключи, плоскогубцы, а также набор торцевых головок. Демонтаж старых компонентов стеклоподъемников на ВАЗ 2109 требует аккуратности и внимательности, так как неправильные действия могут повредить элементы кузова или электрическую проводку.
Расположение основных компонентов стеклоподъемников:
- Электродвигатель находится в двери, его можно обнаружить за обшивкой двери на уровне механизма стеклоподъемника.
- Механизм стеклоподъемника закреплен внутри двери и соединен с кронштейнами. Он может быть ручным или электрическим в зависимости от комплектации автомобиля.
- Проводка проходит через дверной проем, подключая мотор к электрической системе автомобиля. Проводка часто защищена изоляцией и располагается в пластиковом канале внутри двери.
Шаги демонтажа старых компонентов:
- Снятие обшивки двери: Начинайте с удаления всех видимых винтов и креплений, удерживающих обшивку двери. Обычно это болты, скрытые под декоративными накладками или ручками двери.
- Отключение проводки: Отсоедините разъемы проводов от электродвигателя стеклоподъемника. Запомните или отметьте местоположение каждого разъема для правильного подключения новых компонентов.

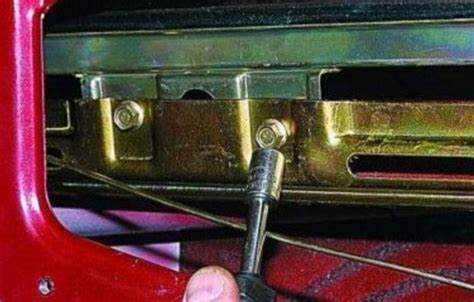

- Снятие механизма стеклоподъемника: Открутите болты, крепящие механизмы и кронштейны. Если стеклоподъемник электрический, также отсоедините мотор от механизма.
- Извлечение старого компонента: Аккуратно вытащите старый механизм стеклоподъемника из двери. Будьте осторожны, чтобы не повредить стекло и элементы двери.
- Проверка целостности проводки: Перед установкой новых компонентов проверьте проводку на наличие повреждений. При необходимости замените поврежденные участки проводки.
Установка электрических моторов стеклоподъемников в двери
Для начала необходимо подготовить двери автомобиля ВАЗ 2109. Снимите обивку дверей, удалив все крепежные элементы. Внимательно осмотрите внутреннюю часть дверной карты, чтобы убедиться в наличии нужных отверстий для установки мотора.
1. Установите крепежный механизм для мотора. В дверной карте должны быть предусмотрены специальные крепежные отверстия для моторчика стеклоподъемника. Если таких отверстий нет, их нужно просверлить в соответствии с размерами и расположением мотора. Используйте сверло диаметром 3-4 мм для предварительных отверстий, чтобы избежать повреждения двери.
2. Закрепите мотор. Прикрутите мотор к дверной карте с помощью крепежных болтов. Убедитесь, что мотор установлен надежно и не имеет люфта. Мотор должен быть закреплен так, чтобы его ось вращения совпала с осью стеклоподъемника.
3. Подключите механизмы привода. Подсоедините механизм стеклоподъемника к мотору. Для этого используйте соответствующие элементы трансмиссии (шестерни, тросы или рычаги), которые идут в комплекте с мотором. Позиционируйте их так, чтобы стекло плавно поднималось и опускалось без перекосов.
4. Протестируйте мотор. После установки всех компонентов подключите проводку к мотору и проверьте его работу. Используйте мультиметр для проверки питания и корректности подключения проводов. Мотор должен работать плавно, без лишних звуков и рывков.
5. Заключительная проверка. Убедитесь, что все соединения крепкие, и стекло движется равномерно. Проверьте работу системы на нескольких режимах (подъем и опускание стекла). Если все работает корректно, установите дверную карту обратно и закрепите ее на двери.
Установка мотора стеклоподъемника требует внимательности к деталям. Не забывайте соблюдать все технологические рекомендации для предотвращения повреждения дверей и элементов системы. В случае возникновения проблем с работой мотора, проверьте все соединения и устраните возможные механические повреждения.
Подключение проводки и монтаж кнопок управления
Для подключения проводки стеклоподъемников на ВАЗ 2109 необходимо правильно распределить провода и установить кнопки управления на дверях. Процесс монтажа требует точности и аккуратности.
Начнем с проводки. Для установки стеклоподъемников потребуется провести два основных провода от блока управления к каждому мотору стеклоподъемника: один для питания, второй для управления направлением вращения. Силовые провода должны быть достаточно толстые (не менее 1.5 мм²), чтобы выдерживать нагрузку от мотора.
При монтаже проводки на двери важно соблюсти правильную длину проводов, чтобы не было натяжений или лишних изломов. Проводка должна быть зафиксирована вдоль дверной рамы с помощью пластиковых креплений, чтобы избежать повреждений при открытии и закрытии двери.
После этого переходите к монтажу кнопок управления. На ВАЗ 2109 стандартно устанавливается два переключателя: один для управления стеклоподъемником на водительской двери, второй – на пассажирской. Для подключения кнопок управления необходимо использовать дополнительные провода для сигналов управления. Важно, чтобы проводка не мешала механизму стеклоподъемника и не была слишком короткой.

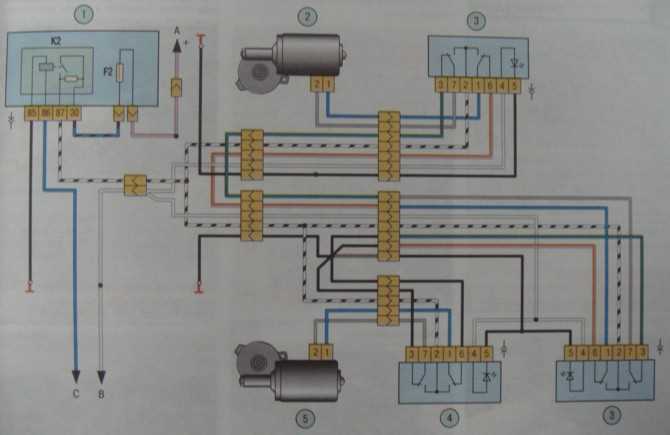

Подключение кнопки управления требует следования схеме: один провод от кнопки идет на питание мотора, а второй – на землю или на сигнал управления другим мотором. Для каждого стеклоподъемника будет своя кнопка, и важно, чтобы они были правильно распределены по схеме. Перед тем как прикрепить кнопки на дверной панели, проверьте все соединения с помощью тестера.
Не забывайте, что качественная изоляция проводов обеспечит долговечность системы. При установке кнопок на панель дверей следите за тем, чтобы они не мешали механизму дверной обивки и были закреплены надежно, чтобы исключить их случайный выход из строя.
Проверка системы на работоспособность и устранение неполадок
После установки стеклоподъемников на ВАЗ 2109 важно тщательно проверить их работоспособность. Для этого выполните следующие шаги:
1. Проверка питания
Первым делом убедитесь, что на систему подается напряжение. Для этого используйте мультиметр, чтобы измерить напряжение на проводах, ведущих к мотору стеклоподъемника. Оно должно быть в пределах 12 В. Если напряжения нет, проверьте предохранитель и убедитесь в правильности подключения проводки.
2. Проверка кнопок управления
Если питание поступает, но стеклоподъемники не работают, возможной причиной может быть неисправность кнопок управления. Проверьте их с помощью мультиметра на наличие проводимости при нажатии. Если кнопка не проводит ток, ее необходимо заменить.
3. Проверка моторчика
Если кнопки исправны, но стеклоподъемник не двигается, возможна проблема с моторчиком. Отключите мотор от системы и подключите напрямую к источнику питания (аккумулятору). Если мотор не запускается, скорее всего, он вышел из строя и нуждается в замене.
4. Проверка проводки
Проблемы с проводкой могут привести к неустойчивой работе стеклоподъемников. Осмотрите все провода, ведущие к мотору и кнопке, на наличие повреждений, коррозии и слабых контактов. Проблемные участки проводки нужно зачистить и заизолировать.
5. Проверка механизма подъема
Если мотор и электрика в порядке, но окно все равно не двигается, осмотрите механизм подъема. Возможно, причиной является заедание или износ шестеренок, тросов или направляющих. В этом случае необходимо разобрать механизм, очистить его от грязи и смазать.
6. Проверка датчика положения стекла
Некоторые системы стеклоподъемников оснащены датчиками положения. Если стекло не опускается или не поднимается до конца, проверьте датчики на наличие повреждений или неисправностей. Очистите их от загрязнений или замените при необходимости.
7. Проверка на короткие замыкания
Короткие замыкания в системе могут привести к срабатыванию предохранителей или полной остановке работы стеклоподъемников. Используйте мультиметр для проверки всех проводов на наличие короткого замыкания.
8. Устранение шумов
Если при работе стеклоподъемников появляется посторонний шум, проверьте правильность установки и работу механизма. Возможно, проблема заключается в изношенных или плохо смазанных частях. Проведите профилактическое обслуживание, включая смазку подвижных частей и проверку натяжения тросов.
Регулировка стеклоподъемников и креплений
Для обеспечения правильной работы стеклоподъемников на ВАЗ 2109 необходимо правильно отрегулировать их положение и крепления. Несоответствие элементов может привести к заеданию стекла, неправильной работе механизма или даже его поломке. Важно соблюдать точность при выполнении этих действий.
Процесс регулировки можно разделить на несколько этапов:
- Подготовка: Для начала отключите аккумулятор, чтобы избежать случайных замыканий и коротких замыканий при работе с электрической частью механизма.
- Снятие дверной панели: Аккуратно снимите обшивку двери, открутив все крепежные элементы и использовав пластиковые скобы, чтобы не повредить поверхность.
- Проверка механизма стеклоподъемника: Убедитесь, что стеклоподъемник не имеет излишних люфтов, а все подвижные части работают плавно. Проверьте, чтобы шестерни и направляющие не были повреждены или забиты грязью.
- Регулировка натяжения троса (для механических стеклоподъемников): Если механизм использует трос, его натяжение должно быть оптимальным. Излишне натянутый трос может привести к ускоренному износу, а слабый – к недостаточной тяге. Используйте регулировочные винты для корректировки натяжения.
- Положение стекла: Стекло должно быть установлено точно в вертикальном положении, чтобы не заедать на пути подъема. Проверьте, чтобы стекло не наклонялось в сторону, и при необходимости отрегулируйте его в подъемном механизме.
- Проверка направляющих: Направляющие должны быть чистыми и смазанными. Любые повреждения или износ направляющих могут вызвать заедание стекла. Если они повреждены, замените их.
- Проверка положения креплений стеклоподъемника: Все крепежные элементы должны быть затянуты с правильным усилием. Ослабленные крепления могут вызвать люфт или неправильную работу механизма. Прокачайте стеклоподъемник несколько раз, чтобы проверить его работу.
- Проверка работы механизма: После завершения регулировки проверьте стеклоподъемник на разных уровнях подъема и опускания стекла. Он должен работать плавно и без усилий, без заеданий и рывков.
Правильная регулировка стеклоподъемников и их креплений обеспечивает стабильную работу системы, продлевая срок службы компонентов и улучшая комфорт эксплуатации автомобиля.
Советы по уходу за системой стеклоподъемников ВАЗ 2109
Регулярный уход за системой стеклоподъемников ВАЗ 2109 продлевает срок службы компонентов и предотвращает их поломки. Важно следить за состоянием механизма, чтобы избежать дорогостоящего ремонта. Вот несколько рекомендаций:
1. Смазка механизма
Периодически смазывайте направляющие и каретки стеклоподъемников. Используйте силиконовую смазку или специальное масло для стеклоподъемников. Смазка снижает трение и предотвращает износ деталей, особенно в зимний период, когда холод может привести к залипанию.
2. Проверка проводки
Регулярно проверяйте состояние проводки и соединений. Обрывы или повреждения проводов могут привести к неполадкам в работе стеклоподъемников. Особое внимание уделяйте изоляции проводов, особенно в местах, где они подвергаются механическому воздействию или высокому напряжению.
3. Очищение стеклянных поверхностей
Чистота стекол и направляющих также влияет на работу системы. Пыль и грязь могут проникать в механизмы, что приводит к затруднениям в движении стекол. Регулярно очищайте стекла и направляющие от загрязнений, чтобы уменьшить нагрузку на мотор стеклоподъемника.
4. Проверка работы двигателя стеклоподъемника
Если стекло движется с задержками или с трудом, это может указывать на проблему с мотором. Регулярно проверяйте его работу и, при необходимости, проводите диагностику. Нередко проблема заключается в перегреве или загрязнении щеток моторчика.
5. Осторожность при эксплуатации
Не используйте стеклоподъемники, если стекло застряло или зашло в неестественное положение. Это может привести к повреждению механизма или перегрузке мотора. В случае проблем с движением стекла, не применяйте силу при управлении, а лучше сразу осмотрите систему или обратитесь к специалисту.
6. Защита от замерзания
В зимнее время следите за состоянием стеклоподъемников, чтобы избежать замерзания стекла в раме. Если стекло застревает из-за льда, не пытайтесь его поднимать насильно. Прогрейте салон автомобиля или используйте антиобледенитель для стекол.
Вопрос-ответ:
Как подключить стеклоподъемники на ВАЗ 2109 без особых проблем?
Для подключения стеклоподъемников на ВАЗ 2109 нужно подготовить необходимые инструменты, такие как отвертки, плоскогубцы, а также новые стеклоподъемники. Первым делом необходимо снять старые механизмы, открутив крепления и отсоединив провода. Затем устанавливаем новые устройства на их место, подсоединяем провода согласно инструкции, фиксируем стеклоподъемники и проверяем работу.
Какую схему проводки для стеклоподъемников нужно использовать на ВАЗ 2109?
Схема подключения стеклоподъемников на ВАЗ 2109 зависит от модели устройства. Обычно в комплекте идет инструкция с конкретной схемой для подключения проводов к мотору стеклоподъемника и кнопке управления. Основной принцип — это правильно подключить плюсовой и минусовой провода от аккумулятора к мотору и кнопке. Также следует учесть наличие предохранителей и реле для защиты от перегрузок.
Нужно ли использовать дополнительное реле при установке стеклоподъемников на ВАЗ 2109?

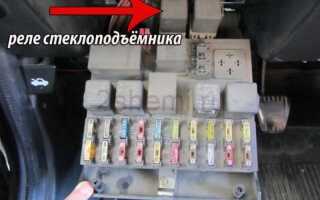

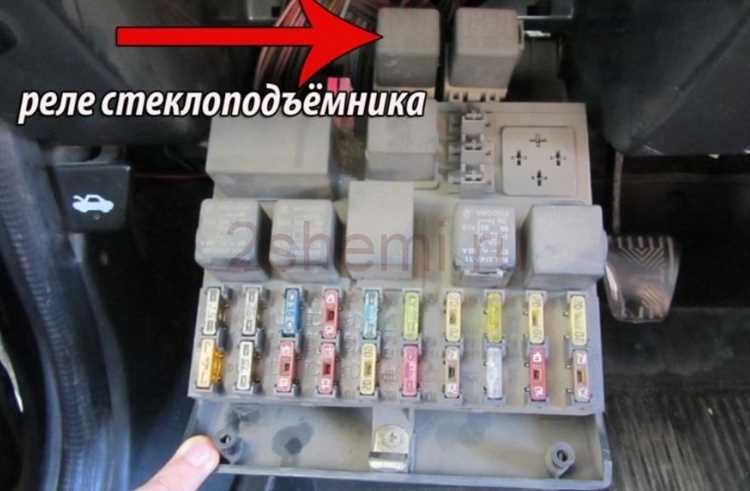

При установке электрических стеклоподъемников на ВАЗ 2109 может потребоваться дополнительное реле, особенно если используется кнопка с несколькими функциями или планируется подключение нескольких стеклоподъемников одновременно. Реле помогает избежать перегрузки системы и обеспечивает стабильную работу механизмов.
Сколько времени займет установка стеклоподъемников на ВАЗ 2109?
Установка стеклоподъемников на ВАЗ 2109 может занять от 2 до 4 часов в зависимости от опыта владельца и состояния автомобиля. Процесс включает демонтаж старых стеклоподъемников, установку новых, а также подключение проводки и проверку функциональности. Если предстоит замена старой проводки, время работы может увеличиться.
Какие проблемы могут возникнуть при подключении стеклоподъемников на ВАЗ 2109?
Одной из самых частых проблем является неправильное подключение проводки, что может привести к неработающим стеклоподъемникам. Также возможны неисправности в кнопке управления или плохой контакт в соединениях. Иногда стоит столкнуться с проблемой неправильной установки механизма, что влияет на его работу. В таких случаях рекомендуется проверять все подключения и убедиться в правильности установки всех элементов.
Как правильно подключить стеклоподъемники на ВАЗ 2109?
Для подключения стеклоподъемников на ВАЗ 2109 потребуется несколько шагов. Сначала нужно подготовить необходимые инструменты: отвертки, пассатижи, проводку и фишки. После этого нужно снять панель дверей, аккуратно отсоединив все крепежи и элементы. Затем следует подключить моторы стеклоподъемников к электропроводке автомобиля, соблюдая правильную полярность. Далее, устанавливаем кнопки управления и подключаем их к электрической системе. Проверяем работу стеклоподъемников и, если все функционирует, собираем панель дверей обратно.
Что нужно учитывать при подключении стеклоподъемников на ВАЗ 2109?
При подключении стеклоподъемников важно обратить внимание на несколько моментов. Во-первых, стоит удостовериться в наличии подходящей проводки и фишек для подключения, чтобы избежать проблем с соединениями. Во-вторых, необходимо правильно провести провода и не допустить их перетирания, чтобы избежать короткого замыкания. Также важно проверить работоспособность системы до сборки дверной панели, чтобы убедиться, что стеклоподъемники функционируют корректно. Подключение кнопок управления должно быть аккуратным, а их расположение удобным для водителя и пассажиров.
