Подключение стеклоподъемников на ВАЗ 2114 – это важный этап, который требует внимательности и точности. В этом процессе важно не только правильно выбрать комплектующие, но и грамотно соединить провода, чтобы система работала без сбоев. Проблемы с подключением часто возникают из-за неправильной установки или плохих контактов, что может привести к поломке электроники или повреждению других компонентов автомобиля.
Первоначальная подготовка начинается с подготовки места для монтажа. Если на автомобиле уже установлены механические стеклоподъемники, потребуется снять старую систему. Для этого аккуратно отсоедините механизмы от дверных панелей, освободив провода и ручки. После этого освободите место для установки электрического мотора и проводки. Обратите внимание на то, чтобы не повредить двери и герметичные элементы, такие как уплотнители и пластиковые накладки.
Для правильного подключения стеклоподъемников вам понадобятся следующие компоненты: сам мотор стеклоподъемника, кнопка управления, предохранитель и качественная проводка. Рекомендуется использовать проводку с сечением не менее 1.5 мм², чтобы избежать перегрева и потери мощности. При подключении мотора важно соблюдать полярность проводов: красный провод обычно идет на питание, а черный – на землю. Неверное подключение может привести к неработающему устройству или повреждению мотора.
Не забывайте, что установку кнопок управления лучше производить с учетом удобства для водителя. На ВАЗ 2114 часто используются кнопки с четырьмя контактами, где два контакта отвечают за поднятие, а два – за опускание стекла. Правильное соединение этих контактов обеспечит стабильную работу системы. Также важно обратить внимание на правильное размещение кнопок в водительской двери – они должны быть доступны, но не мешать другим функциям автомобиля.
Выбор стеклоподъемников для ВАЗ 2114: что нужно учитывать
При выборе стеклоподъемников для ВАЗ 2114 важно учитывать несколько факторов, которые напрямую влияют на комфорт, безопасность и долговечность системы. Главные аспекты, которые нужно учитывать, следующие:
Тип стеклоподъемников. Для ВАЗ 2114 можно выбрать механические или электрические стеклоподъемники. Механические требуют большего усилия при управлении, но они дешевле и менее подвержены поломкам. Электрические обеспечивают удобство, так как управляются с помощью кнопок, однако они дороже и могут требовать более частого обслуживания.
Качество комплектующих. Важно проверять качество деталей стеклоподъемников, включая моторы, механизмы и пластиковые элементы. Особенно это касается электрических стеклоподъемников, где низкокачественные моторы или небрежно выполненные механизмы могут привести к быстрому износу. Рекомендуется выбирать продукцию известных производителей или проверенных брендов.
Совместимость с автомобилем. При выборе стеклоподъемников для ВАЗ 2114 важно удостовериться, что система подходит к конкретной модели автомобиля. Некоторые модели стеклоподъемников могут требовать установки дополнительного крепежа или адаптеров для корректной работы. Лучше всего проконсультироваться с продавцом или ознакомиться с инструкцией перед покупкой.
Наличие дополнительных функций. Некоторые стеклоподъемники имеют дополнительные функции, такие как автоматическое закрытие окон при включении сигнализации или защита от заклинивания. Эти опции могут увеличить стоимость, но они добавляют дополнительный комфорт и безопасность в эксплуатации.
Цена и гарантия. Цена стеклоподъемников может значительно варьироваться в зависимости от бренда и типа механизма. Несмотря на привлекательную цену дешевых моделей, важно учитывать, что они могут не прослужить долго. Выбирайте модели, которые имеют хотя бы минимальную гарантию от производителя.
Подготовка инструментов и материалов для установки
Для установки стеклоподъемников на ВАЗ 2114 потребуется следующий набор инструментов и материалов:
1. Инструменты:
— Отвертки (крестовая и плоская) для демонтажа дверных обшивок и работы с крепежами.
— Ключи и головки (10 мм и 13 мм) для откручивания и закрепления деталей.
— Торцевой ключ с удлинителем, чтобы работать в труднодоступных местах.
— Плоскогубцы для снятия фишек с проводов и зажимов.
— Дрель с набором сверл для отверстий под крепежные элементы, если потребуется.
— Клещи для установки клипс и фиксаторов.
— Изолента и термоусадочные трубки для защиты проводки и предотвращения коротких замыканий.
2. Материалы:
— Новый комплект стеклоподъемников (электрический или механический, в зависимости от выбора).
— Крепежные элементы: винты, гайки, клипсы, болты и шайбы, которые могут понадобиться для закрепления механизмов.
— Проводка, если она требуется для подключения к электрической сети автомобиля.
— Соединительные клеммы для надежного подключения проводов.
— Смазка для подвижных частей стеклоподъемников, чтобы обеспечить их долгосрочную и бесшумную работу.
3. Рекомендации:
— Все элементы должны быть качественными, чтобы избежать частых поломок и необходимости в повторной установке.
— Перед началом работы подготовьте рабочее место, чтобы все инструменты и материалы были под рукой.
— Не забудьте отключить аккумулятор автомобиля, чтобы исключить возможность короткого замыкания при работе с проводкой.

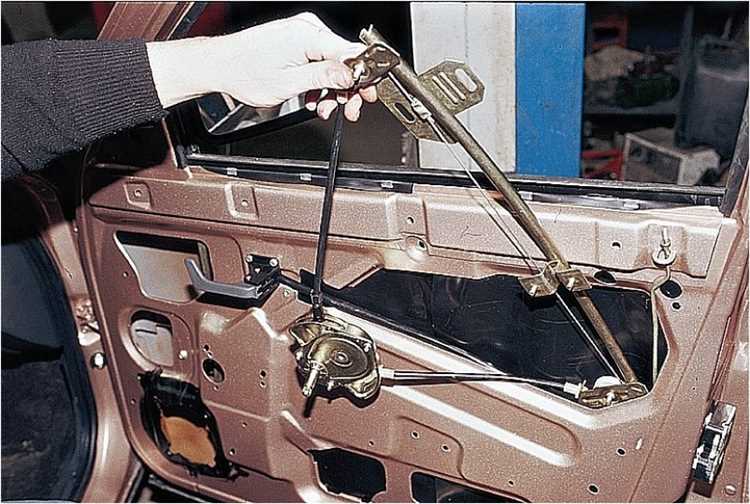

Разборка дверной обшивки для установки стеклоподъемников
Перед тем как начать разборку дверной обшивки на ВАЗ 2114, необходимо подготовить все инструменты: крестовую отвертку, плоскую отвертку, пластиковые рычаги для снятия панели и, если нужно, торцевые ключи для откручивания крепежных элементов. Также подготовьте емкость для мелких деталей и шурупов.
1. Сначала откройте дверцу автомобиля и убедитесь, что окно находится в нижнем положении. Это облегчит процесс разборки и предотвратит повреждения.
2. Начните с снятия декоративных элементов: ручки двери и кнопок стеклоподъемника. Для этого используйте плоскую отвертку или специальный инструмент для извлечения пластиковых накладок. Будьте осторожны, чтобы не повредить элементы и не сломать крепления.
3. Далее откручивайте болты, которые фиксируют панель. Обычно они расположены по периметру обшивки, а также в области дверной ручки. В некоторых случаях могут быть скрыты под декоративными накладками, которые нужно аккуратно снять.
4. После того как все крепежные элементы будут удалены, приступайте к снятию самой дверной обшивки. Используйте пластиковые рычаги, чтобы аккуратно оторвать панель от двери. Дверная обшивка обычно держится на пластиковых клипсах, которые могут легко ломаться, если не работать аккуратно. Подденьте панель снизу и аккуратно поднимите ее вверх.
5. Внимательно осмотрите заднюю часть обшивки. Здесь могут быть дополнительно закреплены провода или механизмы. Если они присутствуют, аккуратно отсоедините их перед окончательным снятием панели.
6. После того как обшивка снята, убедитесь, что все части демонтированы. При необходимости очистите внутреннюю поверхность двери от грязи или старых смазок, чтобы при установке стеклоподъемника не возникло препятствий.
Теперь дверная обшивка снята, и можно приступать к установке стеклоподъемников. Убедитесь, что все элементы установлены надежно и не мешают дальнейшему процессу.
Правильная прокладка проводки для стеклоподъемников
Первое, на что стоит обратить внимание, – это выбор проводов. Для подключения стеклоподъемников рекомендуется использовать кабели с сечением не менее 0,75 мм². Это обеспечит необходимый ток и предотвратит перегрев проводки. Кабели с более низким сечением могут привести к повышенному сопротивлению и повреждению изоляции.
При прокладке проводки избегайте прямого контакта с острыми краями металла кузова. Для этого используйте защитные оболочки или гофры, которые предотвращают повреждения изоляции. Проводка должна быть закреплена с помощью пластиковых держателей или хомутов, чтобы избежать её натяжения и излишней подвижности. Также важно, чтобы провода не попадали в зоны, где возможен их перегиб, что может привести к внутренним повреждениям.
Для предотвращения короткого замыкания и излишнего износа изоляции провода следует прокладывать вдоль уже существующих проводок или вдоль кузова, используя предусмотренные для этого каналы. Убедитесь, что провода не оказываются под воздействием внешних факторов, таких как высокая температура или механические повреждения от движущихся частей автомобиля.
При подключении стеклоподъемников необходимо учитывать направление движения проводов. Важно, чтобы плюсовой и минусовой провод не перепутались, а их соединения были выполнены в соответствии с технической схемой автомобиля. Использование разъемов с защелками или герметичными соединениями обеспечит надежность контактов и предотвратит окисление.
Особое внимание стоит уделить точке подключения к центральной электронике автомобиля. Здесь важно соблюдать рекомендации производителя по подключению и не допускать перегрузки проводки. Если в автомобиле присутствует штатная система предохранителей, подключение должно осуществляться через дополнительный предохранитель, рассчитанный на нагрузку стеклоподъемников.
Подключение электроприводов стеклоподъемников к проводке
Для правильного подключения электроприводов стеклоподъемников на ВАЗ 2114 необходимо соблюдать несколько важных шагов. В первую очередь, важно убедиться, что система проводки находится в хорошем состоянии, а используемые элементы – соответствуют стандартам безопасности и мощности.
При подключении необходимо учитывать, что каждый стеклоподъемник требует двух проводов для подачи питания: один для положительного, другой – для отрицательного сигнала. Важно, чтобы проводка была тщательно прокладена, не имела повреждений и была защищена от воздействия внешних факторов, таких как перегрев или механическое повреждение.
Для подключения следует использовать провод с сечением не менее 0,75 мм² для питания и 0,5 мм² для управления. Для большей надежности можно использовать многожильный провод, что уменьшит риск обрыва проводов в процессе эксплуатации.
Соединение проводов должно быть выполнено с помощью клеммных соединений или зажимов, обеспечивающих надежный контакт и минимизирующих риск окисления. Не рекомендуется использовать скрутки, так как они могут стать причиной плохого контакта и перегрева.
Важно помнить, что электроприводы стеклоподъемников подключаются через реле, которое управляет подачей напряжения на двигатель. При этом реле должно быть рассчитано на нагрузку, соответствующую мощности электродвигателя, и устанавливается в схему таким образом, чтобы обеспечить защиту от коротких замыканий.
После подключения проводки следует тщательно проверить все соединения на предмет правильности установки и отсутствия контактов с металлическими частями кузова. При тестировании работы стеклоподъемников следует следить за плавностью движения и отсутствием посторонних шумов, что свидетельствует о качественном подключении.
Не забывайте, что для удобства эксплуатации стоит установить дополнительные предохранители в цепь питания стеклоподъемников, что обеспечит защиту от короткого замыкания или перегрузки. Предохранители должны быть рассчитаны на соответствующий ток, обычно 10-15 А в зависимости от мощности электродвигателей.
Тестирование работы стеклоподъемников после установки
После завершения установки стеклоподъемников на ВАЗ 2114 необходимо тщательно проверить их работоспособность. Это поможет выявить возможные ошибки подключения или неисправности в системе.

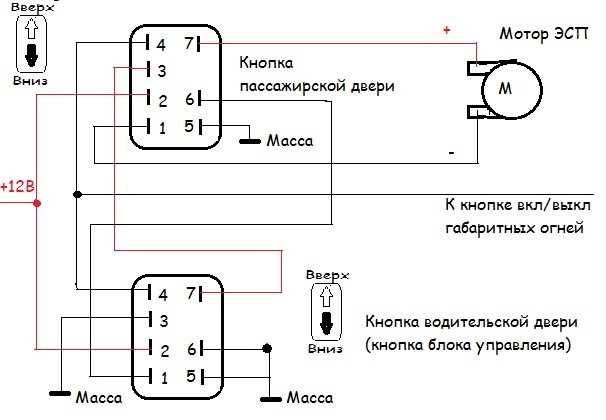

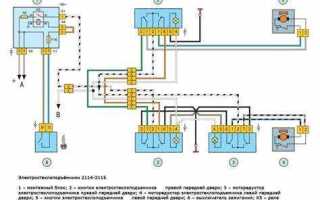

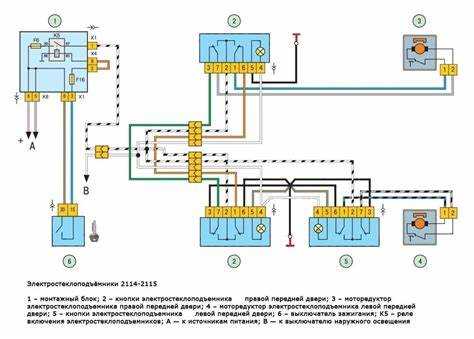

Начните с проверки правильности подключения проводов. Убедитесь, что все соединения выполнены согласно схеме: положительный провод должен быть подключен к положительному контакту, а земля – к корпусу автомобиля. Также важно проверить наличие сигнала на кнопке управления и наличие питания на моторе стеклоподъемника.
Включите зажигание и проверьте работу стеклоподъемников в обеих направлениях – вверх и вниз. Стекло должно двигаться плавно, без заеданий и рывков. Обратите внимание на уровень шума: если стеклоподъемник издает посторонние звуки, возможно, неправильно установлен механизм или повреждены его элементы.
После тестирования поднимите и опустите стекло несколько раз, чтобы убедиться в стабильности работы системы. Также проверьте работу кнопок управления на обоих дверных панелях, если они установлены. Убедитесь, что стеклоподъемники не прекращают движение при малых нагрузках и реагируют на нажатие кнопки с первой попытки.
Если стеклоподъемники не функционируют должным образом, проверьте состояние предохранителей и реле, а также убедитесь в правильности монтажа управляющего устройства. Дополнительной проверке подлежит наличие заземления на электродвигателе.
Как избежать распространенных ошибок при подключении стеклоподъемников
При установке стеклоподъемников на ВАЗ 2114 важно учитывать особенности электрооборудования автомобиля и строго соблюдать схему подключения. Ниже приведены конкретные ошибки, которых следует избегать:
- Подключение без реле: Неправильное прямое подключение моторчика стеклоподъемника к кнопке может привести к перегреву проводки. Используйте реле для снижения нагрузки на элементы управления.
- Недостаточное сечение провода: При использовании проводов сечением менее 1,5 мм² возможно снижение скорости подъема стекла и перегрев изоляции. Оптимальное сечение – 2,5 мм² для силовой части.
- Обход предохранителей: Прямое подключение без предохранителя чревато коротким замыканием и возгоранием. Устанавливайте отдельный предохранитель на каждый стеклоподъемник номиналом 15–20 А.
- Общий «минус» с кузовом: Некачественный контакт с кузовом приводит к плавающим напряжениям. Организуйте «массу» через болтовое соединение с зачищенной металлической частью кузова, с применением токопроводящей смазки.
- Ошибки в подключении кнопок управления: Часто путают контакты при замене штатных кнопок на аналоги. Проверьте распиновку кнопок мультиметром до подключения.
- Отсутствие защиты от перегрузки: Установка без реле с термозащитой или без электронного модуля управления приводит к выгоранию моторчика при заклинивании стекла. Используйте модули с функцией автоотключения при перегрузке.
- Плохая фиксация проводки: Провода, болтающиеся в двери, быстро перетираются об острые кромки. Используйте гофры и пластиковые клипсы для крепления вдоль штатных трасс.
Следуя этим рекомендациям, можно обеспечить надежную и безопасную работу стеклоподъемников без необходимости в доработках и ремонте в будущем.
Вопрос-ответ:
Нужен ли предохранитель при подключении стеклоподъёмников на ВАЗ 2114?
Да, установка предохранителя обязательна. Он защищает электросхему от короткого замыкания и перегрузки. Обычно используют предохранитель на 30 ампер. Его устанавливают между плюсовым выводом аккумулятора и кнопками управления стеклоподъёмниками. Это поможет избежать возгорания проводки в случае неисправности.
Можно ли подключить стеклоподъёмники напрямую к аккумулятору?
Подключать стеклоподъёмники напрямую к аккумулятору не рекомендуется. Такое соединение приведёт к постоянному питанию, что может привести к разряду аккумулятора или повреждению кнопок и моторчиков. Лучше использовать зажигание как управляющий сигнал — питание на стеклоподъёмники будет подаваться только при включённом зажигании.
Какой провод лучше использовать для подключения стеклоподъёмников?
Подходят медные многожильные провода сечением не менее 1,5 мм². Для подключения питания и массы лучше взять провода сечением 2,5 мм², особенно если подключение идёт от аккумулятора. Такие провода выдерживают токи, возникающие при работе моторчиков, и не перегреваются. Также важно использовать качественные соединения: клеммы, термоусадку или пайку.
Где лучше взять питание — от прикуривателя или от блока предохранителей?
Подключение от прикуривателя возможно, но это временное и не самое надёжное решение. Лучше подключаться через штатный блок предохранителей — там уже предусмотрены цепи, рассчитанные на подобные нагрузки. Это даёт стабильное питание и упрощает защиту цепи с помощью стандартных предохранителей. К тому же можно использовать свободные гнёзда для реле.
Нужно ли устанавливать реле при подключении стеклоподъёмников?
Да, установка реле желательна. Оно снижает нагрузку на кнопки управления и улучшает работу всей системы. Без реле ток идёт напрямую через кнопки, что со временем приводит к их износу и перегреву. Реле размещают между источником питания и моторчиком, а кнопки подключают к управляющему контакту реле. Это особенно актуально при установке универсальных стеклоподъёмников.
Можно ли подключить стеклоподъемники на ВАЗ 2114 напрямую без реле?
Технически это возможно, но такой способ не рекомендуется. Без реле увеличивается нагрузка на кнопку управления, что может привести к её быстрому износу. Кроме того, при прямом подключении отсутствует защита от короткого замыкания и перегрузки, что повышает риск выхода из строя электросистемы. Использование реле делает схему надёжнее и продлевает срок службы компонентов. Лучше использовать реле и предохранители, предусмотренные в стандартной схеме подключения.

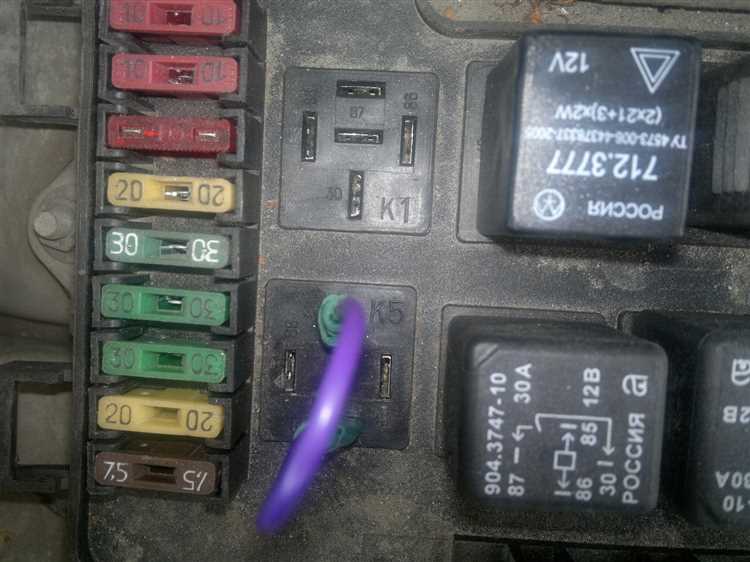

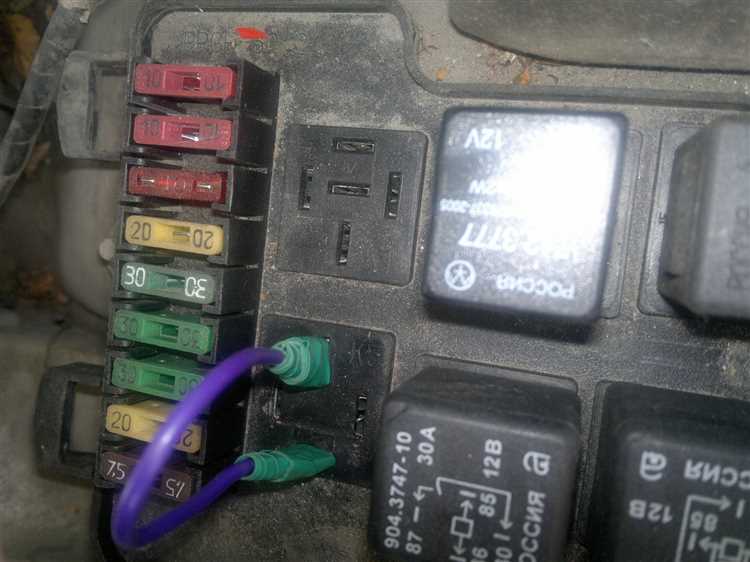

Где лучше всего взять питание для подключения стеклоподъемников на ВАЗ 2114?
Обычно питание берут от замка зажигания или от блока предохранителей, где уже есть проверенные точки подключения. Часто используют вывод ACC, чтобы стеклоподъемники работали только при включённом зажигании — это удобно и безопасно. Также важно проложить отдельный провод питания с предохранителем на каждый механизм, особенно если устанавливаются моторы с высокой потребляемой мощностью. Это снижает вероятность перегрева проводки и защищает цепь от короткого замыкания.
