Как подключить трубки гтц уаз

При подключении трубок гидроусилителя руля (ГТЦ) УАЗ важно соблюдать последовательность действий и учитывать несколько ключевых моментов, чтобы избежать возможных неисправностей и обеспечить правильную работу системы. Неверное подключение может привести к утечке жидкости, снижению эффективности работы ГУР и даже повреждению компонентов. В этом руководстве рассмотрены основные этапы и рекомендации по подключению трубок ГТЦ для моделей УАЗ.

Шаг 1: Подготовка трубок – перед установкой трубок важно проверить их состояние. Убедитесь, что на трубках нет трещин, вмятин или других повреждений, которые могут стать причиной утечек. Для этого тщательно осмотрите каждый элемент и при необходимости замените поврежденные трубки.

Шаг 2: Проверка уплотнителей – важно использовать новые уплотнители при подключении трубок, так как старые могут утратить свои свойства и стать причиной протечек. Обратите внимание на их правильную установку: они должны плотно сидеть в соединениях и не деформироваться при затягивании.

Шаг 3: Правильное подключение трубок – подключение трубок ГТЦ начинается с верхней трубки, которая соединяет насос с рулевым механизмом. Затем подключается нижняя трубка, обеспечивающая возврат жидкости в бак. Убедитесь, что оба соединения надежно закреплены, и шланги не перекручены. Важно избегать излишнего натяжения трубок, чтобы предотвратить их повреждение в процессе эксплуатации.

Шаг 4: Проверка герметичности – после установки трубок необходимо провести проверку системы на герметичность. Для этого прокачайте систему, включив двигатель, и тщательно осмотрите все соединения на наличие утечек жидкости. Если утечка обнаружена, подтяните соединения или замените уплотнители.

Соблюдение этих простых рекомендаций поможет вам правильно подключить трубки ГТЦ УАЗ и обеспечить долгосрочную бесперебойную работу системы гидроусилителя руля.

Подготовка инструментов и материалов для подключения трубок ГТЦ

Для успешного подключения трубок главного тормозного цилиндра (ГТЦ) на УАЗ потребуется следующий комплект инструментов и материалов:

Инструменты:

• Ключи для трубок (12 мм и 14 мм) – для работы с фитингами трубок ГТЦ.
• Трубогиб – для создания аккуратных изгибов труб, избегая их повреждения.
• Набор гаечных ключей – для крепления крепежных элементов и регулировки деталей.
• Ключи на 10 мм и 13 мм – для демонтажа и установки трубок в ограниченных пространствах.
• Отвертка – для откручивания болтов и снятия крышек, если это необходимо для доступа к соединениям.
• Тестовый манометр – для проверки герметичности трубок и соединений после монтажа.

Материалы:

• Трубки тормозные – обычно используются металлические (медные или стальные) трубки с необходимым диаметром и длиной.
• Герметик для трубок – применяется для создания герметичных соединений. Выбирайте герметик, совместимый с тормозной жидкостью.
• Прокладки – для уплотнения соединений между трубками и корпусами, предотвращают утечку жидкости.
• Тормозная жидкость – важно выбрать жидкость с нужными характеристиками, в зависимости от рекомендаций производителя ГТЦ.

Дополнительные рекомендации: Прежде чем приступить к подключению трубок ГТЦ, важно тщательно очистить рабочую поверхность от грязи и ржавчины, чтобы избежать повреждения труб и уплотнителей. Также следует обеспечить хорошее освещение в рабочей зоне и подготовить подручные средства, такие как защитные перчатки.

Проверка состояния трубок и шлангов перед подключением

После визуальной проверки стоит убедиться, что шланги не подвергались воздействию высоких температур или химических веществ, которые могут разрушить материал. Это особенно важно для резинотканевых и пластмассовых трубок, которые могут стать хрупкими или терять эластичность.

Проверку трубок нужно проводить на наличие следов коррозии или ржавчины, особенно если они металлические. Если на трубке присутствуют признаки ржавчины, её необходимо заменить, чтобы избежать проблем с герметичностью соединений.

Кроме того, важно проверять состояния резьбовых соединений и уплотнительных колец. Уплотнительные элементы должны быть целыми и не иметь признаков износа, иначе существует риск утечек охлаждающей жидкости или других рабочих жидкостей.

Если система оснащена быстросъемными соединениями, нужно убедиться в исправности замков и фиксаторов. Неправильное соединение может привести к повреждению системы при первом запуске двигателя.

Обратите внимание на гибкость шлангов. Если шланг стал жестким или потерял свою гибкость, его следует заменить, так как это может затруднить правильную установку и привести к перегибам, что в свою очередь вызовет утечку или поломку.

Как правильно выбрать и подготовить место для установки трубок ГТЦ

Перед установкой трубок гидравлического тормозного цилиндра (ГТЦ) важно правильно выбрать и подготовить место для их монтажа. От этого зависит эффективность работы системы тормозов и безопасность эксплуатации автомобиля.

1. Обратите внимание на доступность места. Местоположение трубок должно быть удобным для установки и обслуживания. Избегайте мест с ограниченным доступом, чтобы в случае необходимости можно было легко провести проверку или заменить трубки.

2. Учитывайте теплоизоляцию. Трубки ГТЦ не должны быть установлены в местах, где они могут подвергаться высокому тепловому воздействию, например, рядом с двигателем или выхлопной системой. Высокие температуры могут привести к повреждению материала трубок, ухудшая их функциональность.

3. Прокачка системы. При выборе места для трубок важно учитывать возможность правильного прокачивания системы. Все соединения должны быть расположены так, чтобы воздух не попадал в гидравлическую систему и не снижал эффективность тормозов.

4. Устранение механических повреждений. Место для трубок должно быть защищено от возможных повреждений, таких как термическое или механическое воздействие. Трубки не должны подвергаться давлению от других элементов конструкции автомобиля или внешних факторов, таких как камни и мусор.

5. Проверьте крепления. Места для креплений трубок должны быть надежными и обеспечивать стабильность трубок в процессе эксплуатации. Выбирайте крепежные элементы, которые не подвержены коррозии и выдерживают вибрации во время движения.

Пошаговая инструкция по подключению трубок к главному тормозному цилиндру

Для правильного подключения трубок к главному тормозному цилиндру (ГТЦ) УАЗ необходимо соблюдать несколько ключевых шагов. Это обеспечит надежную работу тормозной системы и предотвратит возможные утечки тормозной жидкости.

Шаг 1. Подготовка

Перед началом работы убедитесь, что автомобиль находится на ровной поверхности, а система тормозов не находится под давлением. Откройте капот и убедитесь, что доступ к ГТЦ свободен. Подготовьте необходимые инструменты: ключи для трубок, разводной ключ и герметик для резьбовых соединений.

Шаг 2. Снятие старых трубок

Если система была ранее повреждена или требовала ремонта, аккуратно открутите старые трубки, используя ключ для трубок. Обратите внимание на состояние резьбы и трубок – при наличии повреждений замените их на новые.

Шаг 3. Подключение трубок

Найдите выходные отверстия на ГТЦ, к которым будут подключаться трубки тормозной системы. На большинстве моделей УАЗ ГТЦ имеет два выхода – для передних и задних тормозов. Подключение трубок следует начинать с задней тормозной системы. Подключите трубку к соответствующему выходу на цилиндре, осторожно накручивая её вручную, чтобы избежать перекоса. Затем используйте разводной ключ для окончательной затяжки.

Шаг 4. Обеспечение герметичности

На резьбовые соединения нанесите специальный герметик, чтобы предотвратить утечку тормозной жидкости. Излишки герметика аккуратно удалите, чтобы избежать попадания в систему. Важно помнить, что герметик не должен попадать на резьбу или в полости трубок.

Шаг 5. Подключение второй трубки

Перейдите к подключению второй трубки (к передним тормозам). Повторите все предыдущие действия: вставьте трубку в выходное отверстие, закрутите вручную, а затем затяните с помощью разводного ключа. Убедитесь, что соединение не слишком тугое – излишняя затяжка может повредить резьбу.

Шаг 6. Проверка на утечки

После подключения всех трубок тщательно проверьте систему на утечки тормозной жидкости. Для этого можно воспользоваться бумажной салфеткой или тряпкой, чтобы обтереть соединения, а затем внимательно осмотреть места подключения. Если обнаружены утечки, повторно затяните соединения или замените поврежденные детали.

Шаг 7. Прокачка тормозной системы

После подключения трубок необходимо прокачать тормоза, чтобы удалить воздух из системы. Для этого на каждом из колес поочередно откручивайте вентиль на тормозном суппорте и позволяйте жидкости выйти. Убедитесь, что тормоза работают эффективно и без сбоев.

Правильное подключение трубок к ГТЦ обеспечит безопасную и надежную работу тормозной системы. Следуйте этой инструкции, чтобы избежать ошибок и ненужных повреждений.

Особенности подключения трубок ГТЦ в зависимости от модели УАЗ

Подключение трубок гидропривода тормозной системы (ГТЦ) на автомобилях УАЗ зависит от конкретной модели и года выпуска. Каждая модель имеет свои особенности конструкции, которые необходимо учитывать при установке трубок ГТЦ. Важно правильно определить местоположение трубок, их длину и соответствующие соединения, чтобы обеспечить эффективную работу тормозной системы.

Основные различия при подключении трубок ГТЦ у различных моделей УАЗ заключаются в следующих аспектах:

• УАЗ-469: Для модели 469 характерно наличие двух контуров тормозной системы, что требует установки двух трубок. Передняя и задняя система тормозов подключаются через распределительные клапаны, что важно учитывать при соединении трубок.
• УАЗ-3151: В этой модели также присутствует двухконтурная система, но трубки имеют разный диаметр. Для передних и задних контуров используются трубки с разными резьбовыми соединениями, что необходимо учитывать при подключении к главному тормозному цилиндру.
• УАЗ-Профи: Современная модель с обновленной гидравлической системой требует точности при монтаже трубок. Важно, чтобы трубки были правильно подобраны по длине и закреплены с учетом особенностей расположения тормозных трубок в салоне и под кузовом. Особое внимание стоит уделить герметичности соединений.
• УАЗ-452 (Буханка): Для модели 452 используется более сложная система распределения тормозного давления. Подключение трубок требует дополнительной настройки распределителей для каждой оси, что должно быть учтено при установке.

При подключении трубок ГТЦ на УАЗ необходимо:

1. Проверить совместимость трубок с резьбовыми соединениями на главном тормозном цилиндре и распределительных клапанах.
2. Убедиться, что трубки правильно прокачаны и не имеют перегибов, чтобы избежать утечек тормозной жидкости.
3. Использовать качественные уплотнительные кольца и затянуть соединения с нужным моментом, чтобы обеспечить герметичность системы.
4. Регулярно проверять соединения на наличие утечек после установки и на всех этапах эксплуатации.

При работе с гидравлическими системами важно помнить о безопасности. Рекомендуется обратиться к профессионалам или следовать инструкциям в сервисной документации для каждой конкретной модели УАЗ, чтобы избежать ошибок в процессе подключения трубок.

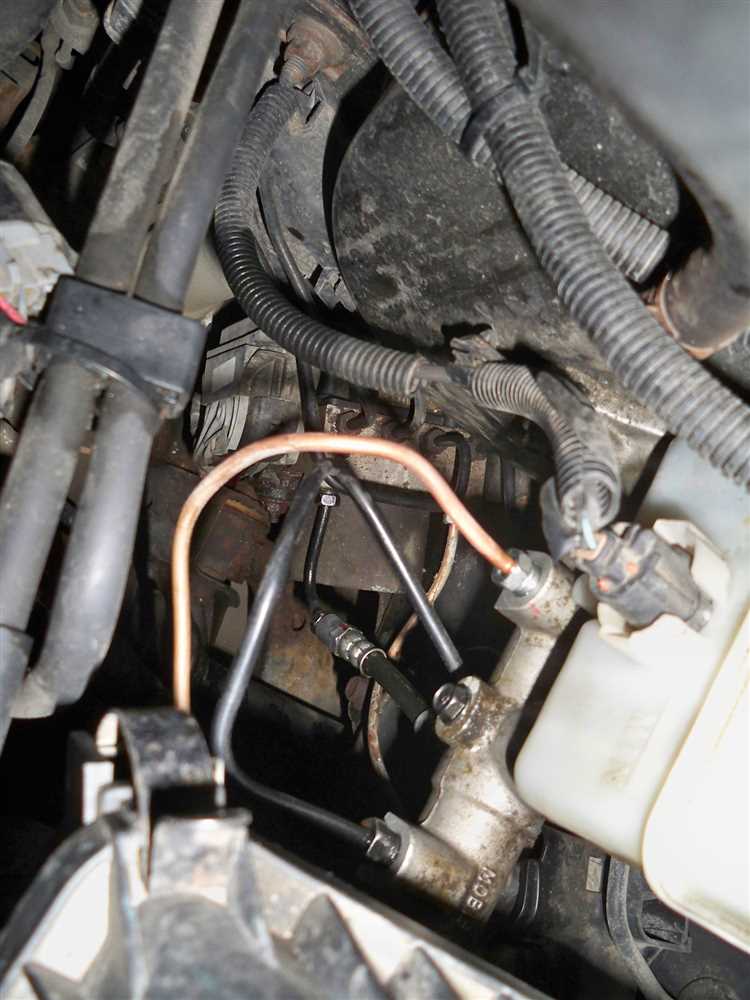

Как избежать ошибок при монтаже трубок ГТЦ

Перед установкой трубок необходимо тщательно очистить все соединительные элементы от загрязнений и ржавчины. Даже мелкие частицы пыли могут повлиять на герметичность соединения и привести к нештатной ситуации на дороге.

Обязательно проверяйте состояние резьбы на трубках и соединениях. Наличие повреждений или износа может повлиять на способность элементов плотно соединяться, что увеличивает вероятность протечек. Важно использовать уплотнительные кольца, рекомендованные производителем, и заменять их на новые, чтобы избежать утечек жидкости.

При закручивании соединений не следует переусердствовать с силой. Слишком сильное затягивание может привести к повреждению трубок или соединительных элементов, а слабое – к образованию утечек. Применение динамометрического ключа для точного соблюдения требуемого момента затяжки поможет избежать ошибок.

Для монтажа трубок важно соблюдать правильную последовательность подключения. Некорректная установка трубок в систему может привести к нарушению работы ГТЦ, а также к затруднениям при обслуживании системы тормозов в будущем.

Перед запуском системы обязательно проведите проверку на наличие утечек тормозной жидкости, для чего можно использовать бумажные салфетки или специальные жидкости, меняющие цвет при контакте с жидкостью. Это позволит обнаружить мелкие утечки на ранней стадии и избежать серьезных последствий в эксплуатации автомобиля.

Контроль герметичности соединений после установки трубок

После установки трубок системы ГТЦ УАЗ необходимо провести тщательную проверку герметичности соединений. Для этого используйте специализированные методы и инструменты, которые помогут выявить даже незначительные утечки, что важно для обеспечения надежной работы системы.

Первым шагом является визуальный осмотр всех соединений. Проверьте, нет ли следов жидкости вокруг фитингов и резьбовых соединений. Обратите внимание на возможные повреждения трубок или уплотнителей, которые могут привести к утечкам.

Для более точной диагностики используйте приборы для проверки давления в системе. Например, можно использовать манометр, подключив его к одному из соединений. После установки манометра аккуратно увеличьте давление до рабочего значения. Если стрелка манометра стабильно держится на нужном уровне, то система герметична.

В случае, если давление падает, необходимо провести повторный осмотр с целью выявления утечки. В таких случаях применяйте метод пенопластового раствора: распылите его на соединения и следите за появлением пузырьков. Это позволит точно определить место утечки.

Еще одним методом является использование газового детектора. При подключении устройства к системе можно легко выявить утечку даже небольшого объема газа, что помогает обнаружить проблему на ранней стадии.

После проведения всех проверок и устранения возможных утечек, важно еще раз проверить систему под нагрузкой. Для этого запустите двигатель и кратковременно увеличьте обороты. Наблюдайте за соединениями на наличие капель или следов жидкости. Если все в порядке, соединения можно считать герметичными.

Обслуживание и проверка трубок ГТЦ после подключения

После установки трубок главного тормозного цилиндра на УАЗ необходимо сразу провести серию проверок и ввести регулярное обслуживание. Это гарантирует надежность тормозной системы в условиях повышенной нагрузки и бездорожья.

• Проверь герметичность всех соединений: при помощи фонарика осмотрите каждый штуцер и участок трубки на предмет подтеков. Особое внимание уделите соединениям с ГТЦ и тройниками.
• Нажмите педаль тормоза и удерживайте давление в течение 15–20 секунд. Отсутствие падения педали указывает на отсутствие утечек.
• Проверь уровень тормозной жидкости. После прокачки возможна усадка – долейте до метки «MAX», используя только рекомендованный тип DOT-4.
• Осмотрите трубки на наличие перекрутов и перегибов. Недопустимо, чтобы металл касался кузова или двигался при работе подвески.
• Проведите пробную поездку на малой скорости. Убедитесь в равномерном торможении и отсутствии увода автомобиля при торможении.

Регулярное обслуживание включает ежемесячную проверку состояния трубок на окисление и механические повреждения:

1. Осматривайте трубки в местах крепления к кузову – вибрации часто вызывают трещины и изломы.
2. Очищайте соединения от грязи и реагентов – особенно зимой, при эксплуатации по заснеженным дорогам.
3. Каждые 10 000 км подтягивайте резьбовые соединения, используя динамометрический ключ (момент затяжки 12–14 Н·м).
4. При первых признаках коррозии немедленно замените участок трубки – особенно если металл начал отслаиваться.

Использование армированных или медных трубок снижает риск деформации и ускоренного износа. При установке не применяйте герметики – только медные или алюминиевые шайбы, если это предусмотрено конструкцией.

Вопрос-ответ:

Какая последовательность подключения тормозных трубок к главному тормозному цилиндру УАЗ?

На автомобилях УАЗ с двухконтурной тормозной системой правильная последовательность подключения следующая: передний контур подключается к заднему (дальнему от вакуумника) выходу ГТЦ, задний контур — к переднему (ближнему к вакуумному усилителю). Это сделано с учетом распределения усилия между контурами. Перепутанное подключение может привести к неравномерному торможению и потере устойчивости при экстренной остановке.

Можно ли использовать медные трубки при замене тормозных магистралей на УАЗ?

Использование медных трубок возможно, но нежелательно. Медные трубки подвержены растрескиванию при вибрации, которой подвержен УАЗ при движении по пересечённой местности. Заводом предусмотрены стальные трубки с антикоррозийным покрытием, так как они более устойчивы к механическим нагрузкам. Альтернативой может быть армированная тормозная трубка с соответствующей сертификацией.

Нужно ли прокачивать тормоза после подключения трубок к ГТЦ?

Да, после любого вмешательства в гидравлическую часть тормозной системы, включая замену или повторное подключение трубок к главному тормозному цилиндру, требуется прокачка. Это необходимо для удаления воздуха, который может попасть в систему. Воздух в тормозной магистрали снижает эффективность торможения и может сделать тормоза неработоспособными.

Как отличить входы ГТЦ для переднего и заднего контуров на УАЗ, если меток нет?

Если маркировка отсутствует или стерта, можно ориентироваться по расположению выходов. Ближний к вакуумному усилителю — это передний контур, дальний — задний. Иногда на корпусе цилиндра есть литые обозначения «F» и «R» (front и rear), но их может не быть. При отсутствии уверенности лучше свериться со схемой тормозной системы конкретной модели УАЗа или технической документацией.

Почему при неправильном подключении трубок тормоза могут «проваливаться»?

Неправильное подключение может привести к тому, что передний контур, рассчитанный на большую нагрузку, будет управляться от камеры меньшего объема внутри ГТЦ. Это создаёт дисбаланс давления и вызывает ощущение «проваливания» педали. Также возможно, что часть тормозной системы будет оставаться не заполненной тормозной жидкостью или с воздухом, что ещё сильнее снижает эффективность.
