Как подсоединить электропроводку двигателя уаз 417 видео

Подключение электропроводки двигателя УАЗ 417 требует внимательности и точности, поскольку от правильности выполнения работы зависит не только функциональность мотора, но и безопасность автомобиля. Эта модель оснащена специфической электрической схемой, которая требует точного соблюдения всех соединений для правильной работы систем управления, зарядки и зажигания. В данном руководстве мы подробно разберем шаги, которые помогут вам правильно подключить электропроводку, а также выделим часто встречающиеся ошибки и способы их избежать.

Подготовка к подключению включает в себя несколько важных этапов. Прежде всего, необходимо выключить аккумулятор, чтобы исключить вероятность короткого замыкания или повреждения электросистемы. Затем нужно удостовериться, что все провода и разъемы в хорошем состоянии, а изоляция не повреждена. Если вы обнаружили повреждения, рекомендуется заменить проводку до начала работы.

Сам процесс подключения электропроводки УАЗ 417 можно разделить на несколько ключевых этапов. На первом этапе соединяются провода питания и земли с аккумулятора. Следующий шаг – подключение системы зажигания, где необходимо соблюдать правильную полярность для работы катушек зажигания. Важно тщательно следить за тем, чтобы все соединения были надежно закреплены и не имели возможности соскользнуть при эксплуатации автомобиля.

Визуальная инструкция в виде видео позволяет не только увидеть последовательность подключения, но и понять нюансы, которые сложно объяснить текстом. Если вы начинающий автолюбитель, важно детально просмотреть каждый шаг, чтобы избежать ошибок. Особое внимание следует уделить проверке всех соединений после завершения работы: правильность подключения электропроводки влияет на стабильность работы двигателя и продолжительность службы автомобиля.

Подготовка инструментов и материалов для подключения проводки

Для правильного подключения проводки двигателя УАЗ 417 необходимо подготовить набор инструментов и материалов. Следует учесть, что от качества установки зависит не только функциональность, но и безопасность всей системы.

1. Инструменты

Ключи и отвертки: Для работы с болтами и крепежами понадобится набор гаечных ключей и крестовых или плоских отверток. Эти инструменты необходимы для демонтажа старой проводки и крепления новых элементов.

Кусачки и нож для проводов: Кусачки с острыми лезвиями позволят точно и чисто обрезать провода, а нож поможет снять изоляцию с проводов, не повреждая медные жилы.

Паяльник: Для соединения проводов рекомендуется использовать паяльник с регулировкой температуры. Это обеспечит надежность соединений без риска перегрева проводов.

Изолента и термоусадочные трубки: Изолента применяется для изоляции соединений, а термоусадочные трубки – для защиты мест соединений от внешних воздействий и предотвращения коротких замыканий.

Мультиметр: Этот инструмент необходим для проверки проводки на наличие обрывов и правильности подключения. Мультиметр поможет убедиться в отсутствии коротких замыканий и обеспечить безопасность системы.

2. Материалы

Провода: Для подключения проводки двигателя УАЗ 417 используют медные провода с сечением, соответствующим нагрузке. Обычные проводки на 1.5-2.5 мм² подходят для большинства систем. Для высоковольтных цепей можно использовать провода с дополнительной изоляцией.

Клеммники и разъемы: Для удобства подключения проводки и предотвращения контактов с водой и грязью используйте клеммники и водоотталкивающие разъемы. Это поможет обеспечить долговечность и безопасность работы электрической системы.

Крепежи и монтажные элементы: Для установки проводов и элементов проводки потребуются пластиковые стяжки, клипсы и кабельные скобы. Они помогут фиксировать провода в нужном положении и предотвратят их повреждение в процессе эксплуатации.

3. Меры безопасности

Перед началом работы обязательно отключите аккумулятор, чтобы избежать коротких замыканий и случайных замыканий цепей. Использование защитных перчаток и очков при работе с электрическими системами предотвратит повреждения и травмы.

Расположение и назначение основных электросистем двигателя УАЗ 417

Электросистема двигателя УАЗ 417 включает несколько ключевых компонентов, обеспечивающих его работу и взаимодействие с другими системами автомобиля. Главные системы – система зажигания, система питания и система управления. Каждая из них выполняет важную роль в поддержании работоспособности двигателя.

Система зажигания отвечает за подачу искры в цилиндры. Включает катушку зажигания, распределитель, провода и свечи. Катушка зажигания расположена в моторном отсеке рядом с блоком цилиндров, обеспечивая подачу высокого напряжения к распределителю. Распределитель распределяет ток на свечи в зависимости от положения коленчатого вала, что влияет на точность зажигания смеси в цилиндрах.

Система питания управляет подачей топлива в двигатель. Главными элементами являются топливный насос, фильтр, карбюратор или инжектор. Топливный насос чаще всего установлен вблизи топливного бака, его задача – подачу топлива с нужным давлением к карбюратору или инжектору. На УАЗ 417 обычно используется карбюраторная система питания, что упрощает конструкцию, но требует регулярного обслуживания и настройки.

Система управления двигателем включает в себя датчики, которые передают информацию в электронный блок управления (если он есть). Этот блок регулирует работу двигателя, контролируя такие параметры, как температура, обороты, давление масла и другие. В УАЗ 417 используется система с базовым управлением, в которой задействованы основные датчики, но без сложных электронных модулей.

Аккумулятор и стартер являются основными источниками электричества для запуска двигателя. Аккумулятор расположен в передней части моторного отсека или под сиденьем, в зависимости от модели. Стартер работает на электрической энергии, подаваемой от аккумулятора, и начинает вращение коленчатого вала для запуска двигателя.

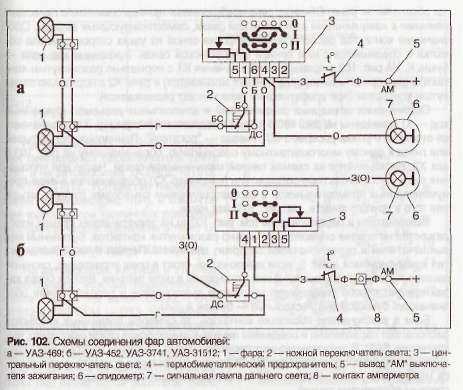

Система освещения и сигнализации также влияет на безопасность эксплуатации автомобиля. Электрическая проводка проходит через корпус, соединяя фары, габаритные огни, индикаторы и другие элементы освещения, а также систему аварийной сигнализации. Все эти системы требуют регулярной проверки на наличие повреждений из-за воздействия внешней среды.

Расположение элементов электросистемы УАЗ 417 предполагает удобный доступ к основным компонентам, что облегчает диагностику и обслуживание. Однако важное внимание стоит уделить защите проводки от механических повреждений и коррозии, особенно в местах с повышенным риском воздействия грязи и воды.

Как правильно подключить стартер и систему зажигания

Подключение стартера и системы зажигания на двигателе УАЗ 417 требует точности, так как от правильности монтажа зависит эффективность запуска и работы двигателя.

Перед подключением убедитесь, что аккумулятор отключен для предотвращения короткого замыкания.

Подключение стартера

Стартер на УАЗ 417 имеет три основных провода: плюсовой, минусовой и управляющий провод.

Плюсовой провод: подключается от аккумулятора к стартеру. Обычно это толстый красный провод, обеспечивающий питание двигателя стартера. Он должен быть хорошо заизолирован и не иметь повреждений.
Минусовой провод: соединяет стартер с корпусом автомобиля. Минус всегда подключается к металлической части автомобиля, обеспечивая замкнутую цепь.
Управляющий провод: этот провод идет от стартера к переключателю зажигания. Он активирует стартер при повороте ключа в замке зажигания.

Убедитесь, что все соединения на стартере надежно закреплены. Плохо зажатые контакты могут привести к перегреву проводки и выходу из строя стартера.

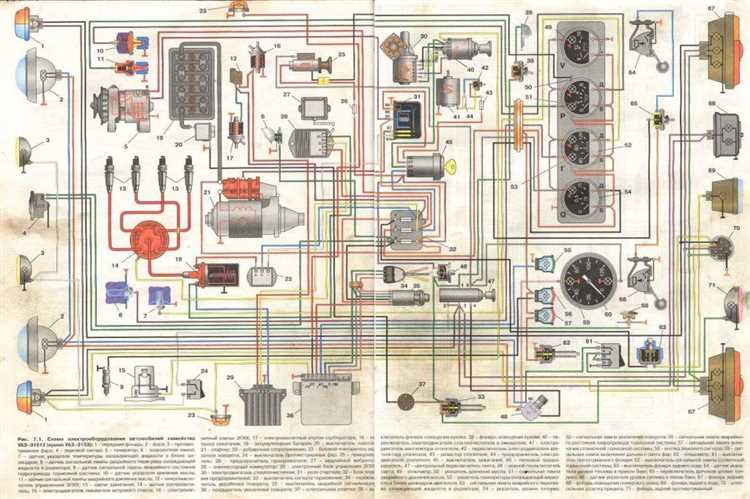

Подключение системы зажигания

Система зажигания на УАЗ 417 состоит из нескольких ключевых элементов: катушки зажигания, распределителя и свечей зажигания. Проводка должна быть правильно подключена, чтобы обеспечить синхронизацию всех компонентов.

Катушка зажигания: подключается к аккумулятору через провод с положительным напряжением. Второй провод катушки идет к распределителю зажигания.
Распределитель зажигания: соединяет катушку с проводами, ведущими к свечам. Каждый провод должен быть подключен к соответствующему цилиндру, чтобы искра подавалась на нужную свечу.
Свечи зажигания: подключаются к распределителю с помощью проводов высокого напряжения. Проверьте, чтобы провода не имели трещин и были надежно зафиксированы.

При подключении проводов важно соблюдать порядок и следить за тем, чтобы изоляция проводов не была повреждена. Плохая изоляция может привести к короткому замыканию или неправильной подаче искры, что негативно скажется на запуске двигателя.

Инструкция по подключению генератора и его соединения с аккумулятором

Для начала убедитесь, что автомобиль полностью обесточен. Снимите минусовую клемму с аккумулятора, чтобы избежать коротких замыканий при подключении проводки.

Далее подключите провод от регулятора напряжения генератора к регулятору автомобиля. Этот провод отвечает за контроль заряда аккумулятора и поддержание оптимального уровня напряжения. Проверьте, чтобы соединения были изолированы и не подвергались воздействию влаги.

Не забудьте о массающем проводе. Он соединяет генератор с кузовом автомобиля, обеспечивая заземление. Масса должна быть подключена к чистому и обезжиренному участку кузова, чтобы избежать появления коррозии и плохого контакта.

Проверьте качество соединений, все кабели должны быть надежно зафиксированы, а изоляция проводки не повреждена. После подключения всех проводов верните клемму на аккумулятор и проверьте работу генератора. Напряжение на аккумуляторе должно колебаться в пределах 13,8–14,4 В при работающем двигателе.

Если напряжение ниже нормы, проверьте регулятор напряжения и соединения проводки. В случае необходимости выполните замену неисправных компонентов.

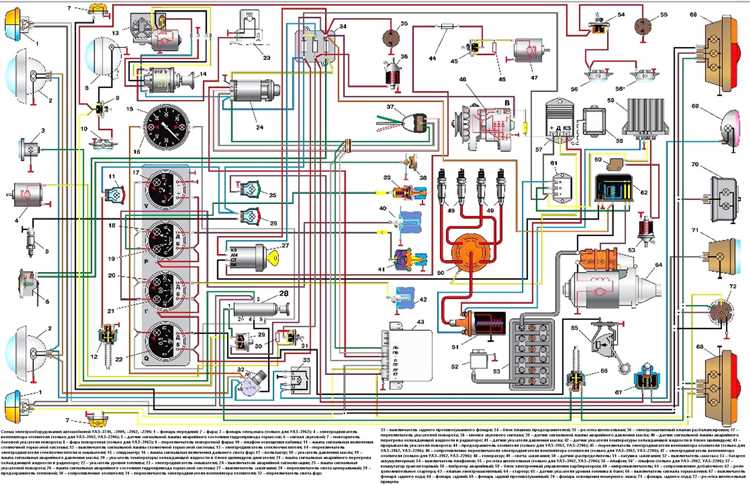

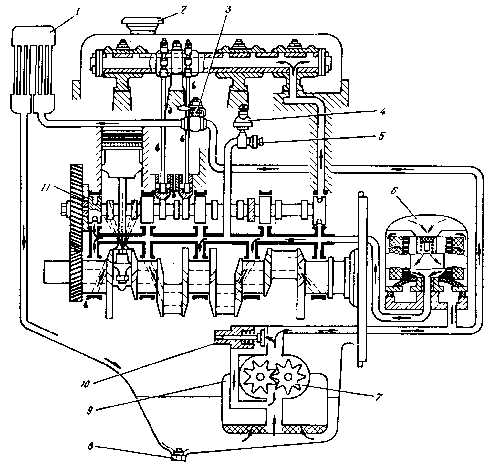

Подключение датчиков температуры и давления масла

Датчик температуры подключается к выходу на головке блока цилиндров, рядом с термостатом. Используется датчик типа ММ111 или аналогичный, с резьбой М16×1,5. Сигнальный провод от датчика прокладывается к приборной панели, подключается к клемме «Т» указателя температуры. Масса обеспечивается через корпус двигателя.

Важно: при подключении не допускать короткого замыкания провода на массу – это приведёт к искажению показаний или выходу прибора из строя.

Провода рекомендуется укладывать в термостойкую гофру, закрепляя хомутами вдоль штатных трасс. Контакты защищаются термоусадкой. Перед запуском двигателя необходимо проверить надёжность всех соединений мультиметром, убедиться в наличии сигнала на приборной панели при включении зажигания.

Особенности подключения системы охлаждения и вентилятора двигателя

Для двигателя УАЗ 417 правильное подключение системы охлаждения критически важно из-за его склонности к перегреву при высоких нагрузках. Электровентилятор должен быть установлен на радиаторе так, чтобы обеспечивать приток воздуха при движении и активироваться при достижении температуры охлаждающей жидкости 92–95 °C.

Питание реле берется от плюсовой шины через предохранитель 20 А. Минус вентилятора подается напрямую на кузовной «минус» с хорошим контактом и антикоррозийной защитой.

Важно использовать термодатчик, совместимый по резьбе и температурному порогу с патрубком УАЗ 417. На практике подходит датчик от ВАЗ 2108, установленный через переходную втулку в нижний патрубок радиатора.

Никогда не подключайте вентилятор напрямую к зажиганию, иначе он будет работать постоянно, перегревая мотор в пробках и при отключении двигателя.

Для повышения надежности рекомендуется параллельно установить дополнительный ручной выключатель в салоне, подключенный к управляющему контуру реле через диод (например, 1N5408) для предотвращения обратного тока.

Каждое соединение должно быть выполнено пайкой или обжатой клеммой с термоусадочной изоляцией. Провода – медные, сечением не менее 2,5 мм².

Как проверить правильность подключения проводки с помощью мультиметра

Перед началом проверки отключите аккумулятор. Включите мультиметр в режим измерения сопротивления (Ом).

1. Прозвонка «массы»: подключите один щуп к минусовой клемме аккумулятора, вторым коснитесь металлического корпуса двигателя. Сопротивление должно стремиться к нулю. Если значение выше 1 Ом, проверьте заземляющие контакты и соединения на окисление.

2. Проверка питания: установите мультиметр в режим измерения постоянного напряжения. Подключите аккумулятор. Щупы – на «+» клемму аккумулятора и на контакт питания катушки зажигания. При включенном зажигании напряжение должно быть в пределах 12–12,6 В. При отсутствии напряжения – обрыв или неисправность замка зажигания.

3. Проверка цепи датчика температуры: один щуп – на сигнальный провод, второй – на массу. При холодном двигателе сопротивление должно быть высоким (более 1 кОм), при нагреве – снижаться. Отсутствие изменений – неисправен датчик или ошибка в проводке.

4. Проверка проводки генератора: при работающем двигателе напряжение между «+» клеммой аккумулятора и массой должно быть 13,5–14,2 В. Если ниже – возможна ошибка в соединении «вилка-регулятор» или слабый контакт в клеммах возбуждения.

5. Цепь стартера: при повороте ключа в положение «пуск» на управляющем проводе втягивающего реле должно появляться напряжение не менее 11 В. Если его нет – проверьте замок зажигания, реле стартера и их соединения.

Следует исключать наличие паразитных сопротивлений в местах скруток, особенно в районе клемм генератора, катушки и блока предохранителей. Каждый контакт должен обеспечивать чистое металлическое соединение, без нагара и следов перегрева.

Типичные ошибки при подключении электропроводки и способы их устранения

При подключении электропроводки двигателя УАЗ 417 часто возникают ошибки, которые приводят к сбоям в работе системы зажигания, нестабильной работе двигателя и коротким замыканиям. Ниже перечислены распространённые ошибки и конкретные методы их устранения.

Подключение массы к окрашенным или коррозированным поверхностям.
- Окрашенный металл препятствует прохождению тока. Перед подключением «массы» необходимо зачистить место контакта до чистого металла.
- Используйте зубчатую шайбу для устойчивого контакта и исключения самопроизвольного ослабления соединения.
Перепутаны клеммы на катушке зажигания.
- На катушке есть обозначения: «К» подключается к прерывателю, «Б» – к плюсовому проводу от замка зажигания.
- Неправильное подключение приводит к слабой искре и трудному запуску двигателя.
Использование проводов с недостаточным сечением.
- Провода сечением менее 1,5 мм² не выдерживают нагрузки от генератора и стартера, особенно при холодном запуске.
- Для основной цепи питания используйте провода не менее 2,5 мм², для стартера – от 10 мм² и выше.
Отсутствие предохранителей на вспомогательных цепях.
- Питание фар, вентилятора и прикуривателя без предохранителей приводит к риску возгорания при замыкании.
- Устанавливайте отдельный предохранитель на каждую потребляющую цепь номиналом, соответствующим нагрузке (обычно 10–15 А).
Неправильное подключение генератора.
- На УАЗ 417 часто используется генератор Г-221. Клемма «Ш» идёт к щёткам, «Я» – к реле-регулятору, «Б+» – к аккумулятору через амперметр.
- Ошибка в подключении приводит к отсутствию зарядки и перезаряду АКБ.
Игнорирование схемы подключения при самостоятельной прокладке проводки.
- Без схемы легко перепутать назначение проводов, особенно при одинаковом цвете изоляции.
- Пользуйтесь оригинальной схемой для УАЗ 417, обязательно маркируйте концы проводов термоусадочной маркировкой.
Плохой контакт в разъёмах и клеммах.
- Окисление и люфт в соединениях вызывают просадки напряжения и нестабильную работу узлов.
- Очищайте разъёмы, применяйте контактную смазку и обжимные наконечники вместо скруток.

Вопрос-ответ:

Какие основные провода нужно подключить при установке электропроводки на двигатель УАЗ 417?

При подключении электропроводки на двигатель УАЗ 417 необходимо подсоединить следующие основные цепи: питание стартера и генератора, провод к датчику давления масла, провода к катушке зажигания, контакт на трамблёр (если установлен контактный зажигание), провод на датчик температуры охлаждающей жидкости, а также масса двигателя. Если используется тахометр, потребуется отдельный провод с катушки зажигания. Все соединения должны быть надёжно зачищены и заизолированы.

Как проверить правильность подключения проводов после сборки?

После того как провода подключены, первым делом проверьте наличие массы и напряжения на ключевых точках — стартере, катушке зажигания, генераторе. Включите зажигание и проверьте, загорается ли контрольная лампа давления масла и лампа заряда. Запустите двигатель и убедитесь, что заряд аккумулятора идёт (по вольтметру — не менее 13,5 В), тахометр работает, и двигатель не «троит». Осмотрите провода на предмет перегрева или искрения. Если есть сомнения — проверьте схемы подключения и сравните с тем, как собрана проводка.

Можно ли использовать штатную проводку от другой модели УАЗа для подключения двигателя 417?

В ряде случаев можно использовать штатную жгутовую проводку от УАЗов, где стоял аналогичный мотор — например, от УАЗ-469 с двигателем 417. Но даже в этом случае часто требуется частичная доработка: удлинение или укорочение отдельных проводов, замена разъёмов, корректировка под особенности конкретного автомобиля (например, если проводка от версии с военным зажиганием, а у вас гражданское). Перед подключением внимательно изучите схемы обеих машин и сверьте распиновку.

Какие инструменты и материалы понадобятся для самостоятельной прокладки электропроводки на УАЗ 417?

Для работы потребуется: тестер (мультиметр), набор отвёрток и ключей, кусачки, обжимка для клемм, изолента, термоусадочные трубки, возможно — паяльник. Из материалов — клеммы «мама» и «папа», кольцевые наконечники, провода сечением от 1 до 6 мм² (в зависимости от назначения), предохранители. Полезно иметь под рукой распечатанную схему подключения электрики двигателя 417, чтобы не ошибиться при сборке.

Как найти видео, в котором пошагово показано подключение проводки на УАЗ 417?

Лучше всего искать такие видео на YouTube по запросам вроде «проводка УАЗ 417 двигатель», «подключение электрики УАЗ своими руками» или «жгут УАЗ 417 схема». Важно обращать внимание на дату публикации и комментарии под роликом — это поможет выбрать наиболее актуальный и понятный материал. Часто в таких видео авторы подробно объясняют не только сам процесс подключения, но и дают советы по выбору проводов и защите соединений.
