На УАЗ Хантер с двигателем ЗМЗ-409 используется клиновой или поликлиновой ремень генератора, в зависимости от года выпуска и комплектации. Ремень передаёт вращение от коленчатого вала к генератору, обеспечивая питание электрической системы и заряд аккумулятора. Износ или ослабление ремня приводит к потере заряда и шуму при работе двигателя.

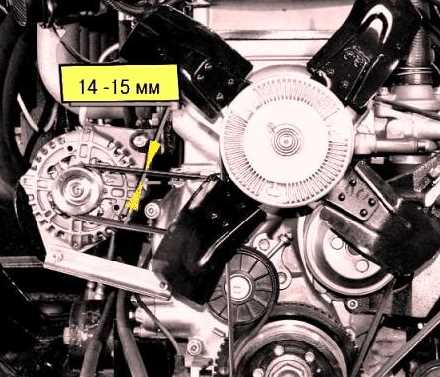

Проверка состояния ремня должна проводиться при каждом техническом обслуживании. Допустимая глубина трещин и расслоений – не более 1 мм. Прогиб ремня при нажатии усилием 10 кг не должен превышать 10–15 мм. Если визуально заметны трещины, ремень издаёт свист или слабо натянут, требуется немедленная замена.
Для доступа к ремню понадобится ключ на 12 или 13 (в зависимости от крепления генератора), монтировка или большая отвёртка. Перед началом работ следует отключить аккумулятор, чтобы избежать короткого замыкания. Замена проводится на холодном двигателе. Ремень ослабляется путём ослабления болта натяжителя и отведения генератора внутрь.
При установке нового ремня важно правильно натянуть его – чрезмерное натяжение приведёт к повышенному износу подшипников генератора, а слабое – к проскальзыванию. После замены рекомендуется запустить двигатель, послушать работу узла и проверить уровень натяжения повторно через 100–200 км пробега.
Подготовка инструментов и выбор подходящего ремня
Для замены ремня генератора на УАЗ Хантер с двигателем ЗМЗ-409 потребуется минимальный набор инструментов. Все действия удобно выполнять на смотровой яме или эстакаде.
- Ключи на 12, 13 и 19 мм – для ослабления и натяжки креплений генератора и роликов.
- Трещотка с удлинителем – для удобства работы в труднодоступных местах.
- Плоская отвертка – для аккуратного поддевания старого ремня.
- Фонарик – для контроля расположения ремня на шкивах.
- Рабочие перчатки – для защиты рук от грязи и повреждений.
Ремень необходимо подбирать строго по каталожному номеру, соответствующему двигателю ЗМЗ-409. Для штатной комплектации используется клиновой ремень с размерами 13×1025 мм. Возможны варианты в зависимости от года выпуска и установленного оборудования (гидроусилитель, кондиционер).
- Проверьте маркировку на старом ремне. Она поможет точно подобрать аналог.
- Уточните количество ручьев, длину и ширину нового ремня.
- Избегайте установки универсальных ремней без точных размеров – возможен пробукс или быстрый износ.
- Отдавайте предпочтение ремням Contitech, Gates, Bosch – они хорошо зарекомендовали себя на 409-х двигателях.
Перед установкой убедитесь в отсутствии трещин и изломов на новом ремне. Ресурс качественного ремня при нормальной натяжке – до 60 000 км.
Отключение аккумулятора перед началом работ
Перед заменой ремня генератора на УАЗ Хантер с двигателем 409 необходимо полностью обесточить систему. Для этого требуется отключить минусовую клемму аккумулятора.
При наличии сигнализации с резервным питанием убедитесь, что она отключена. Это исключит случайное срабатывание и помехи в процессе демонтажа.
Не снимайте плюсовую клемму первой – это может привести к короткому замыканию при случайном касании металлическим инструментом.
После отключения убедитесь, что на клеммах нет следов окисления. При необходимости удалите налёт щёткой или тряпкой, смоченной в растворе соды.
Демонтаж защиты двигателя при наличии
Перед заменой ремня генератора на УАЗ Хантер с двигателем ЗМЗ-409 необходимо снять защиту картера, если она установлена. Защита может быть стальной или алюминиевой, крепится к раме и поперечинам через болты М8 или М10.
Для демонтажа потребуется торцовый ключ на 13 или 17 в зависимости от используемого крепежа. Откручивать нужно равномерно, начиная с задних креплений, затем переходить к передним. Важно подстраховать защиту снизу, чтобы она не упала после ослабления последних болтов.
Некоторые варианты защиты дополнительно фиксируются к переднему подрамнику через уголки или пластины – их также нужно снять. После демонтажа убрать защиту в сторону, чтобы не мешала доступу к ремню и шкивам.
Ослабление натяжителя и снятие старого ремня
Перед началом работ необходимо отключить минусовую клемму аккумулятора. Это исключает короткое замыкание при случайном касании инструментом токоведущих частей.
На двигателе ЗМЗ-409 ремень генератора натягивается за счёт поворотного натяжного ролика. Он фиксируется болтом под головку на 12. Для ослабления ремня необходимо установить ключ на этот болт и повернуть ролик против часовой стрелки. Давление на ремень ослабнет.
После этого ремень снимается вручную. Следует сначала стянуть его с ролика генератора, затем с шкива коленвала и шкивов вспомогательных агрегатов. Если ремень изношен или повреждён, его нельзя использовать повторно.
Проверка состояния ролика обязательна: отсутствие люфта и посторонних шумов при вращении. При выявлении дефектов – заменить ролик перед установкой нового ремня.
Проверка состояния шкивов и натяжного механизма
Перед установкой нового ремня генератора на УАЗ Хантер с двигателем ЗМЗ-409 необходимо тщательно осмотреть все элементы привода.
- Шкив коленвала: проверить отсутствие радиального биения, трещин, сколов. При вращении не должно быть люфта или посторонних звуков. Поверхность канавки должна быть чистой, без следов масла и износа.
- Шкив генератора: осмотреть на предмет овальности, задиров и коррозии. Проверить отсутствие люфта на валу генератора. При вращении – равномерное движение без заеданий.
- Шкив помпы: оценить состояние посадочного отверстия. Важно исключить осевой люфт. Если наблюдается утечка антифриза из-под втулки – заменить помпу.
- Ролик натяжителя: проверить на свободное вращение. Не должно быть гула, клина или вибрации. Поверхность должна быть гладкой, без заусенцев.
После осмотра ролика переходят к проверке самого механизма натяжения:
- Ослабить крепление и вручную проверить подвижность натяжителя. Он должен возвращаться в исходное положение без усилий и рывков.
- Оценить состояние пружины: при утрате упругости узел не обеспечивает нужное натяжение. Признак – проскальзывание ремня при запуске двигателя.
- Проверить крепёжные болты на износ резьбы и наличие трещин в корпусе натяжителя. При малейших дефектах – замена узла.
При выявлении износа или дефектов любого из перечисленных компонентов установка нового ремня без замены повреждённых деталей приведёт к преждевременному выходу из строя всей системы.
Установка нового ремня и регулировка натяжения
Перед установкой нового ремня генератора убедитесь, что все старые элементы сняты и подготовлены для замены. Положите новый ремень на шкивы, начиная с шкива коленчатого вала, затем на шкив водяного насоса и, наконец, на шкив генератора. Убедитесь, что ремень расположен в правильных канавках всех шкивов.
Для регулировки натяжения ремня используйте натяжной ролик. Поверните его так, чтобы натяжение ремня соответствовало нормам. Правильное натяжение важно для нормальной работы генератора и предотвращения его излишнего износа.
Натяжение ремня должно быть таким, чтобы при нажатии пальцем на его среднюю часть, он прогибался на 1–2 см, при этом не слишком туго и не слишком свободно. Измерьте натяжение с помощью специального устройства, если оно есть в вашем распоряжении, или используйте метод с прогибом.
После регулировки натяжения проверяйте положение ремня и его натяжение еще несколько раз, чтобы убедиться, что оно остается стабильным и соответствует стандартам.
После завершения установки и регулировки запускайте двигатель и проверяйте работу генератора. Если при работе ремень начинает сильно скрипеть или издавать другие посторонние звуки, возможно, необходимо еще немного отрегулировать натяжение.
Проверка работы генератора после замены ремня
После установки нового ремня генератора на УАЗ Хантер 409 необходимо проверить его работоспособность для предотвращения дальнейших проблем с электросистемой автомобиля. Начать проверку следует с визуального осмотра ремня на наличие правильной натяжки. Он должен быть установлен без перегибов, с точным расположением по шкивам генератора и коленвала.
Следующим шагом будет проверка напряжения на аккумуляторе. Для этого запустите двигатель и с помощью мультиметра измерьте напряжение на клеммах аккумулятора. Оно должно быть в пределах 13,5-14,5 В. Если напряжение ниже этого диапазона, возможно, генератор не вырабатывает нужное количество энергии.
Обратите внимание на работу ремня при движении. Во время работы двигателя ремень не должен издавать посторонних звуков, таких как скрипы или свисты, что может свидетельствовать о неправильной натяжке или неправильном положении ремня. В случае появления таких звуков рекомендуется проверить натяжение и положение ремня.
Проверьте работу приборной панели, убедитесь, что индикатор зарядки не горит. Если индикатор продолжает гореть, это может означать, что генератор не вырабатывает должное напряжение, или проблема связана с проводкой и подключениями.
После выполнения всех проверок убедитесь, что генератор работает стабильно, и уровень заряда аккумулятора находится в пределах нормы. Если проблемы не устранены, возможно, потребуется дополнительная диагностика генератора.
Вопрос-ответ:
Как понять, что ремень генератора на УАЗ Хантер 409 нуждается в замене?
Если ремень генератора на вашем УАЗ Хантер 409 издает скрип, потерял упругость или видны трещины и повреждения, это явные признаки того, что его нужно заменить. Также на приборной панели может загореться индикатор заряда аккумулятора, что указывает на проблемы с ремнем или системой зарядки.
Какие инструменты понадобятся для замены ремня генератора на УАЗ Хантер 409?
Для замены ремня генератора вам потребуется набор ключей, в частности, гаечные ключи и головки для откручивания болтов. Также будет полезен натяжной инструмент для установки нового ремня и метки для правильной установки ремня на шкивы.
Как правильно натянуть новый ремень генератора на УАЗ Хантер 409?
Для правильного натяжения ремня необходимо убедиться, что на натяжном ролике есть нужное натяжение, но при этом ремень не должен быть слишком тугим, чтобы избежать излишнего износа. Оптимальный натяг можно проверить, прокачав ремень пальцами — он должен иметь небольшое провисание, но не быть слишком слабым.
Сколько времени займет замена ремня генератора на УАЗ Хантер 409?
В зависимости от вашего опыта и наличия необходимых инструментов, замена ремня генератора займет от 30 минут до 1 часа. Если вы ранее не проводили таких работ, может потребоваться больше времени для ознакомления с конструкцией и процесса установки ремня.
Можно ли самостоятельно заменить ремень генератора на УАЗ Хантер 409, или лучше обратиться к специалистам?
Замену ремня генератора на УАЗ Хантер 409 можно выполнить самостоятельно, если есть базовые навыки работы с автомобилем. Процесс несложный, но требует аккуратности и внимания к деталям. Если у вас нет опыта, лучше обратиться к специалистам, чтобы избежать ошибок и повреждений компонентов.
Как понять, что пришло время заменить ремень генератора на УАЗ Хантер 409?
Основные признаки, что ремень генератора нуждается в замене на УАЗ Хантер 409, включают слышимый скрип или свист при запуске двигателя, заметные трещины или повреждения на самом ремне, а также ухудшение работы электрооборудования — например, слабый свет фар или проблемы с зарядкой аккумулятора. Если ремень сильно изношен или поврежден, его нужно заменить как можно скорее, чтобы избежать поломки генератора или других частей двигателя.
Как правильно заменить ремень генератора на УАЗ Хантер 409?
Замена ремня генератора на УАЗ Хантер 409 включает несколько шагов. Во-первых, нужно выключить двигатель и открутить аккумулятор, чтобы избежать короткого замыкания. Затем, с помощью ключа ослабьте натяжной ролик и снимите старый ремень. Перед установкой нового ремня убедитесь, что он правильно натянут, но не слишком туго. Проверьте его положение, чтобы он не сходил с шкивов. После установки нового ремня аккуратно натяните его и закрепите натяжной ролик. Протестируйте работу двигателя, чтобы убедиться, что генератор работает правильно и ремень не скользит.
