Катализатор на автомобилях ВАЗ представляет собой металлический корпус, чаще всего цилиндрической формы, выполненный из нержавеющей стали. Он располагается в выхлопной системе между выпускным коллектором и резонатором. Снаружи корпус герметично сварен, имеет патрубки для подключения к системе и может быть покрыт термозащитным экраном. Наличие клейм или маркировки с обозначением производителя, каталожного номера и стандартов – характерный признак оригинального элемента.
Внутри катализатор содержит керамический или металлический блок с сотовой структурой, покрытый тонким слоем благородных металлов – чаще всего платины, родия и палладия. Эти элементы участвуют в химических реакциях, нейтрализуя оксиды азота, углеводороды и угарный газ. У ВАЗовских моделей чаще встречаются керамические носители, которые хрупки и подвержены разрушению при перегреве и механическом ударе. Диаметр сот и толщина стенок напрямую влияют на эффективность работы устройства и сопротивление выхлопу.
Визуальная диагностика катализатора возможна после его демонтажа. Признаками исправности являются целостность структуры, отсутствие следов оплавления, засора или разрушения сот. При частичном разрушении керамики возможно попадание крошек в глушитель, что приводит к постороннему шуму и ухудшению тяги. В таком случае рекомендуется заменить катализатор или установить пламегаситель, если нормативы токсичности позволяют.
Где находится катализатор на ВАЗ и как его визуально определить
Катализатор на большинстве моделей ВАЗ расположен в выпускной системе, сразу за коллектором. Его корпус напоминает металлическую гофрированную банку, овальной или цилиндрической формы, длиной около 20–30 см. Он сварен с частью выхлопной трубы и не имеет съёмных соединений.
Чтобы обнаружить катализатор, необходимо заглянуть под автомобиль в районе моторного отсека. Он находится ближе к двигателю, до первой гофры. При наличии теплозащитного экрана катализатор частично скрыт, но визуально его отличает утолщённый участок трубы с более массивным корпусом по сравнению с остальными элементами выхлопной системы.
Опознавательные признаки: отсутствие швов разъёмного соединения, наличие заводских маркировок или клейма на корпусе, специфическая форма, отличающаяся от прямой выхлопной трубы. У некоторых моделей ВАЗ (например, ВАЗ-2114) катализатор совмещён с приёмной трубой и установлен вертикально.
Важно: внешний осмотр катализатора возможен только после полного остывания выхлопной системы. Повреждения корпуса, следы перегрева или стука внутри могут свидетельствовать о необходимости диагностики или замены.
Какой внешний вид у штатного катализатора ВАЗ
Штатный катализатор на автомобилях ВАЗ представляет собой металлический корпус овальной или цилиндрической формы, изготовленный из жаропрочной стали. Его длина обычно составляет от 30 до 50 см в зависимости от модели, а диаметр – около 10–15 см.
- Корпус имеет герметичные сварные швы и фланцы для подключения к выпускной системе.
- На корпусе присутствуют маркировки: логотип завода-изготовителя, серийный номер и код детали.
- К внешнему виду относится также наличие защитного экрана – он крепится к корпусу и выполняет функцию термоизоляции.
- На входе и выходе расположены металлические патрубки, часто с фланцами под прокладки и шпильки крепления.
- У более новых моделей катализаторов есть посадочное место под лямбда-зонд, оснащённое резьбовым отверстием.
Если катализатор оригинальный, его поверхность ровная, без ржавчины и следов сварки «вручную». Отсутствие трещин, вмятин и следов перегрева – важный признак исправности элемента. Подделки часто выдают плохо обработанные кромки и отсутствие гравировки.
Из чего состоит корпус катализатора и как он устроен
Корпус катализатора на автомобилях ВАЗ изготавливается из жаропрочной нержавеющей стали толщиной от 1,5 до 2 мм. Такой материал устойчив к коррозии и выдерживает температуру до 900 °C без потери прочности. Внутренняя поверхность корпуса обрабатывается для снижения термического расширения и предотвращения растрескивания при резких перепадах температуры.
Корпус имеет овально-цилиндрическую форму с плавными переходами на входе и выходе. Эти участки спроектированы для минимизации турбулентности выхлопных газов и равномерного распределения потока по каталитическому элементу. Герметичность соединений обеспечивается аргонной сваркой по периметру швов, исключающей прорывы газов и утечку вредных веществ.
Внутри корпуса устанавливается металлический или керамический монолит с ячеистой структурой. Он фиксируется при помощи жаростойкой металлической ваты (материал – оксид алюминия с добавками циркония), которая компенсирует вибрации и температурное расширение. Расстояние между монолитом и стенками корпуса рассчитано с точностью до миллиметра, чтобы обеспечить оптимальные условия для химических реакций.
На корпусе предусмотрены монтажные фланцы с точечной калибровкой отверстий под крепёж, что упрощает замену и исключает перекос при установке. В некоторых моделях дополнительно интегрированы штуцеры под лямбда-зонды, размещённые до и после блока нейтрализации.

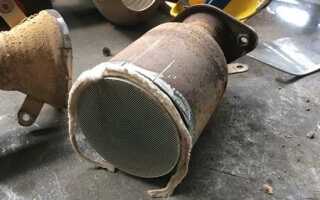

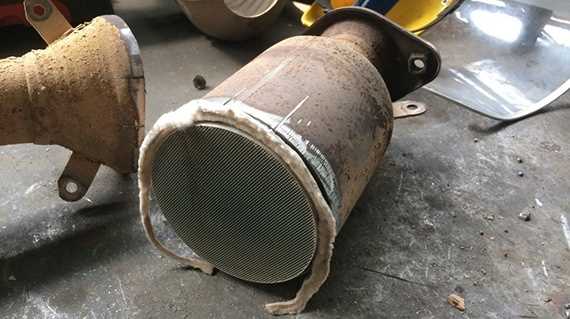

Как выглядит внутренняя керамическая начинка катализатора
Керамическая начинка катализатора на ВАЗ представляет собой монолитную структуру с сотами, выполненную из кордиерита – термостойкого материала с низким коэффициентом теплового расширения. Диаметр сот обычно составляет около 1 мм, что обеспечивает оптимальный баланс между пропускной способностью и площадью поверхности.
Каждая ячейка покрыта тонким слоем каталитических металлов: платиной, палладием и родием. Эти элементы наносятся в виде мелкодисперсного порошка на подложку методом термического распыления, чтобы обеспечить максимальный контакт с выхлопными газами.
Цвет керамики может варьироваться от светло-серого до желтоватого. Потемнение и наличие нагара свидетельствуют о перегреве или попадании моторного масла. Повреждение структуры – трещины, сколы, оплавления – указывает на удары, резкие температурные перепады или неправильную работу двигателя.
Рекомендация: при демонтаже катализатора осмотрите структуру сот на просвет. Ровный, чистый канал без деформаций – признак исправного элемента. Если видны забитые ячейки или отколы, замену откладывать не стоит.
Чем отличается внешний вид исправного и разрушенного катализатора
Исправный катализатор ВАЗ визуально имеет монолитную керамическую или металлическую сотоподобную структуру светло-серого цвета. Поверхность сот чистая, без нагара, трещин или оплавлений. Корпус не имеет деформаций, следов ржавчины или перегрева. При встряхивании отсутствуют посторонние звуки – внутренняя часть плотно зафиксирована.
Разрушенный катализатор легко опознать по ряду признаков. Основной – частичное или полное разрушение сот: они могут быть растрескавшимися, обрушенными внутрь корпуса или вовсе отсутствовать. Цвет сот становится темно-серым или черным из-за перегрева и скопившегося нагара. Часто видны следы оплавления, особенно по краям ячеек. При встряхивании слышен характерный звон – это обломки внутри корпуса. Корпус может иметь синеватый оттенок, свидетельствующий о перегреве, а также вмятины и следы внешнего механического воздействия.
Для точной оценки состояния следует демонтировать катализатор и осмотреть его под хорошим освещением. Если присутствуют признаки разрушения, дальнейшая эксплуатация автомобиля с таким элементом нежелательна из-за риска падения мощности и возможного засора выхлопной системы.
Какие признаки указывают на перегрев или оплавление катализатора
Другим признаком является необычный звук из выхлопной системы. При оплавлении материалов катализатора могут возникать громкие, металлические звуки или шипение, что указывает на нарушение целостности внутренней структуры устройства.
Если катализатор перегревается, он может начать издавать запах гари или сгорающего пластика. Это сигнализирует о том, что внутри катализатора происходит перегрев и его компоненты начинают плавиться или разрушаться.
Внешним признаком перегрева является изменение внешнего вида катализатора. Он может покрыться трещинами или видимыми деформациями. В некоторых случаях, при сильном перегреве, корпус катализатора может начать деформироваться или расплавляться, что приводит к его повреждению.
Если катализатор стал слишком горячим, его температура можно проверить с помощью инфракрасного термометра. Если температура выше нормы, это свидетельствует о перегреве. Нормальная температура катализатора при работе двигателя должна быть в пределах 400–800 градусов Цельсия, в зависимости от типа двигателя и его режима работы.
Наличие ярких огненных вспышек или сильного дыма из выхлопной трубы также является признаком перегрева катализатора. Эти явления происходят из-за горения остатков топлива или повреждения компонентов катализатора.
Как безопасно разобрать катализатор для осмотра внутренностей
Разборка катализатора на автомобиле ВАЗ требует внимательности и соблюдения правил безопасности. Для осмотра внутренностей катализатора нужно следовать ряду конкретных шагов, чтобы избежать повреждений и безопасно завершить процедуру.
Вот шаги, которые следует выполнить:
- Подготовка инструментов: Для разборки катализатора потребуется стандартный набор инструментов: гаечные ключи, отвертки, болты и ножовка по металлу. Обратите внимание на защитные перчатки и очки, чтобы минимизировать риск травм.
- Отключение системы выхлопа: Перед тем как приступить к разборке, убедитесь, что система выхлопа остыла. Для этого можно заглушить двигатель и подождать 30-40 минут, чтобы предотвратить ожоги при контакте с горячими частями.
- Отсоединение катализатора: Катализатор крепится к выхлопной системе с помощью гаек и болтов. Для их снятия используйте подходящий инструмент, при необходимости смазывая крепежи проникающей смазкой. Если гайки ржавые или застряли, можно применить усилие с помощью рычага или специализированных съемников.
- Осмотр внешней оболочки: После снятия катализатора осмотрите его внешнюю оболочку. Обратите внимание на трещины или вмятины, которые могут свидетельствовать о повреждениях, связанных с перегревом или механическими ударами.
- Разборка корпуса катализатора: С помощью ножовки по металлу аккуратно отрежьте корпус катализатора. Важно следить за тем, чтобы не повредить внутренние элементы. Внутренности катализатора обычно представляют собой перфорированную металлическую сетку, покрытую активным веществом.
- Осмотр внутренностей: После того как корпус катализатора будет вскрыт, осмотрите структуру материала внутри. Проверка состояния каталитического слоя важна для диагностики его износа или загрязнения. Если материал разрушен или забит, это может свидетельствовать о необходимости замены.
- Сборка и установка: После осмотра и очистки катализатора, если вы не планируете его замену, аккуратно соберите его обратно, следя за герметичностью соединений. Если внутренности сильно повреждены, рекомендуется заменить катализатор целиком.
Соблюдение этих шагов позволит вам безопасно разобрать катализатор и провести его осмотр без риска повреждения деталей или травм.
Вопрос-ответ:
Что можно увидеть в катализаторе ВАЗ изнутри?
Внутри катализатора ВАЗ расположена металлическая или керамическая основа, покрытая слоем катализирующего вещества (чаще всего это платина, палладий или родий). Эта структура помогает ускорить химические реакции, превращая вредные выбросы, такие как угарный газ, углеводороды и оксиды азота, в менее опасные вещества. Внешний вид внутренней части может напоминать соты или решетку, которая увеличивает площадь для реакции и эффективно выполняет свою функцию.
Как выглядит катализатор ВАЗ снаружи и какие его характеристики?
Снаружи катализатор представляет собой металлический корпус, который может быть выполнен из нержавеющей стали или других устойчивых к коррозии материалов. Он имеет цилиндрическую форму и обычно располагается между выпускным коллектором и глушителем. Внешняя поверхность может быть покрыта термостойкой краской или покрытием для защиты от внешних воздействий. Также на корпусе часто можно увидеть маркировку или идентификационные номера, которые помогают в обслуживании и ремонте.
Какие признаки указывают на поломку катализатора ВАЗ?
Если катализатор начинает выходить из строя, это может проявляться через несколько признаков. Например, появление сильного запаха газа или неприятного запаха выхлопных газов, снижение мощности двигателя, странные звуки из области катализатора или повышение расхода топлива. Также при неисправности катализатора может появиться ошибка на бортовом компьютере автомобиля, что будет указывать на проблему с системой выхлопа.
Как очистить катализатор ВАЗ?
Очистка катализатора может быть сложной задачей, так как часто загрязнение связано с его внутренним забиванием или повреждением. Одним из методов является использование специальных жидкостей или добавок в топливо, которые очищают катализатор при прохождении через него выхлопных газов. Однако, если катализатор сильно поврежден или забит, возможно, потребуется его замена. Важно не пытаться чистить катализатор механически, так как это может привести к его повреждению.
Что делать, если катализатор ВАЗ вышел из строя и его нельзя починить?
Если катализатор ВАЗ невозможно отремонтировать, лучшим решением будет его замена на новый или восстановленный элемент. В некоторых случаях владельцы автомобилей решают установить пламегасители или прямоточные системы, чтобы временно обойти проблему, однако такие изменения могут повлиять на экологические характеристики автомобиля и привести к штрафам за нарушение экологических норм. Поэтому лучше всего заменить катализатор на оригинальный или аналогичный, чтобы сохранить работоспособность двигателя и соответствовать стандартам выхлопных газов.
Как выглядит катализатор на ВАЗ снаружи?
Катализатор на ВАЗ снаружи представляет собой металлический корпус, обычно выполненный из нержавеющей стали или жаропрочного сплава. Он имеет форму цилиндра или прямоугольного блока, в зависимости от модели автомобиля. Обычно он располагается в выхлопной системе после двигателя и перед глушителем. На внешней поверхности катализатора можно заметить несколько крепежных элементов, которые обеспечивают его фиксацию. Также на корпусе присутствуют входные и выходные патрубки для газа, через которые выхлопные газы проходят внутрь и выходят наружу.
Что внутри катализатора на ВАЗ и как он работает?
Внутри катализатора на ВАЗ находится каталитическая вставка, которая обычно состоит из металлической или керамической основы, покрытой тонким слоем драгоценных металлов, таких как платина, палладий и рутений. Эти металлы обеспечивают химическую реакцию, которая очищает выхлопные газы от вредных веществ. Когда газы проходят через катализатор, они подвергаются окислительно-восстановительным процессам, что позволяет снизить уровень угарного газа, углеводородов и оксидов азота в выхлопе. Внешне вставка имеет структуру сотов, что повышает площадь для реакции и позволяет эффективно очищать выхлопные газы. Важно отметить, что со временем катализатор может засоряться, что снижает его эффективность и требует замены.
