Демонтаж внутреннего ШРУСа (шарнира равных угловых скоростей) на ВАЗ 2110 требует точного понимания конструкции трансмиссии и аккуратности при работе с КПП. Внутренний ШРУС соединяет коробку передач с полуосью и передаёт крутящий момент на колёса. Неправильное извлечение может повредить сальники, посадочные места и сам шарнир.
Перед началом работ необходимо обеспечить устойчивое положение автомобиля, используя домкрат и надёжные опоры. Обязательное условие – снятие переднего колеса и отвинчивание гайки ступицы, так как полуось придётся полностью освободить. Чтобы избежать вытекания масла из коробки, рекомендуется заранее слить трансмиссионную жидкость.
Для извлечения ШРУСа потребуется монтажная лопатка или крепкая отвертка. Один из эффективных методов – аккуратное поддевание корпуса шарнира между фланцем коробки и корпусом ШРУСа с равномерным распределением усилия. При этом важно не повредить уплотнительное кольцо и не использовать чрезмерную силу. Иногда удобнее работать вдвоём: один удерживает полуось, второй – поддевает шарнир.
Если шарнир сидит плотно, можно воспользоваться резким рывком, но строго вдоль оси полуоси. Внутренний ШРУС фиксируется в коробке стопорным кольцом, которое выходит из зацепления только при строго направленном усилии. При наличии съемника лучше воспользоваться им – это минимизирует риск повреждений.
После демонтажа важно осмотреть шлицы, посадочные поверхности и стопорное кольцо. При износе или деформации элементов необходимо заменить их до установки нового или обслуженного ШРУСа. Также следует заменить сальник КПП, особенно если имеются следы подтекания масла.
Как подготовить автомобиль перед снятием внутреннего ШРУСа
Перед началом работ необходимо обеспечить полный доступ к узлу и обезопасить процесс демонтажа. Подготовка автомобиля к снятию внутреннего ШРУСа на ВАЗ 2110 включает следующие шаги:
- Установить автомобиль на ровную, твердую поверхность. Обязательно зафиксировать задние колеса противооткатными упорами.
- Ослабить гайки крепления переднего колеса с той стороны, где будет производиться демонтаж ШРУСа.
- Приподнять переднюю часть автомобиля с помощью домкрата и установить ее на надежные подпорки под подрамник – домкрат использовать только для подъема, а не как опору.
- Полностью демонтировать колесо.
- Слить трансмиссионное масло из коробки передач через сливную пробку, предварительно подставив ёмкость объемом не менее 4 литров. Это предотвратит вытекание масла при извлечении ШРУСа.
- Открутить гайку ступицы, удерживая тормозной диск от проворачивания монтировкой или помощником с педалью тормоза. Гайка сильно затянута – понадобится вороток с трубой.
- Отсоединить шаровую опору от рычага передней подвески, вывернув крепежные болты. Это даст необходимую подвижность ступице для последующего высвобождения приводного вала.
- При необходимости отсоединить рулевой наконечник, если доступ к ШРУСу затруднён.
После выполнения указанных шагов можно приступать к непосредственному извлечению внутреннего ШРУСа из коробки передач.
Какие инструменты понадобятся для демонтажа внутреннего ШРУСа
Домкрат и надёжные опоры – необходимы для безопасного вывешивания передней части автомобиля. Работу выполняют на ровной площадке, используя как минимум две устойчивые подставки под лонжероны.
Колесный ключ – используется для снятия колеса. Подходит штатный, но удобнее работать с телескопическим воротком или ударной головкой на 17 мм.
Головка на 30 мм с усиленным воротком – применяется для откручивания гайки ступицы. Перед этим желательно ослабить гайку, пока автомобиль стоит на земле.
Набор шестигранников – для демонтажа крепежа шаровых опор и других элементов подвески. Чаще всего используется шестигранник на 6 или 8 мм.
Монтировка или прочный ломик – для аккуратного выжимания внутреннего ШРУСа из коробки передач. Работать следует осторожно, избегая резких ударов, чтобы не повредить сальник.
Съёмник стопорных колец – потребуется, если ШРУС фиксируется кольцом внутри дифференциала. В некоторых случаях можно обойтись отвёрткой, но специализированный инструмент упростит задачу.
Тряпки и ёмкость для масла – при демонтаже ШРУСа возможна утечка трансмиссионной жидкости. Подготовленная тара позволит избежать загрязнений.
Фонарик или лампа – обеспечивают хорошую видимость в труднодоступных местах, особенно при работе в вечернее время или в плохо освещённом гараже.

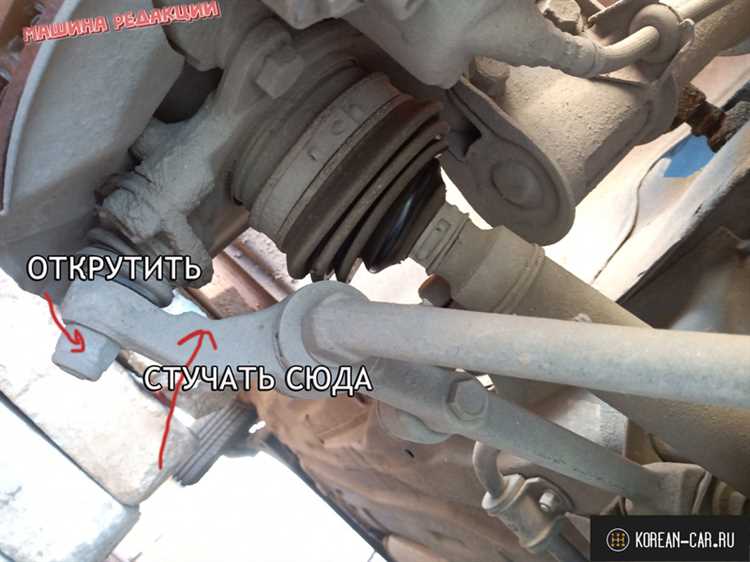

Как снять колесо и отсоединить шаровую опору
Установите автомобиль на ровную поверхность и зафиксируйте его стояночным тормозом. Под задние колёса подложите противооткатные упоры. Ослабьте болты крепления переднего колеса баллонным ключом, но не выкручивайте их полностью.
Поддомкратьте автомобиль и установите надёжную опору под лонжерон. Полностью открутите болты и снимите колесо. Не допускайте, чтобы автомобиль держался только на домкрате.
Очистите шаровую опору и её крепления металлической щёткой от грязи и ржавчины. Открутите гайку крепления шаровой к поворотному кулаку ключом на 19. При необходимости удерживайте палец шаровой шестигранником или пассатижами, чтобы он не проворачивался.
Вставьте съёмник или монтировку между рычагом и кулаком. Аккуратно, но с достаточным усилием, выдавите палец шаровой опоры из посадочного места. При отсутствии съёмника можно использовать молоток: нанесите несколько резких ударов по поворотному кулаку в районе посадки пальца, не повреждая резьбу и саму шаровую.
После отсоединения опоры следите, чтобы привод не выпал из коробки – поддерживайте ступицу или зафиксируйте её проволокой к стойке амортизатора.
Как зафиксировать коробку передач от проворота
Для предотвращения проворота коробки передач при демонтаже внутреннего ШРУСа необходимо обеспечить жёсткую фиксацию трансмиссии относительно кузова автомобиля. Один из проверенных способов – использование монтажной лопатки или прочного воротка, установленного между фланцем коробки и элементами подвески.
Перед началом работ установите автомобиль на ровную площадку и зафиксируйте его на стояночном тормозе. Под задние колёса подложите противооткатные упоры. Коробку передач переведите в первую передачу – это предотвратит её свободное вращение.
Если доступ позволяет, зафиксируйте один из фланцев коробки с помощью металлической пластины с отверстиями, закреплённой болтами к корпусу коробки и кузову автомобиля. Это обеспечит жёсткую неподвижность агрегата при выдавливании ШРУСа.
Дополнительно можно воспользоваться струбциной или специальным фиксатором, если предусмотрены штатные отверстия на картере коробки. Не допускается упирать рычаги в алюминиевые части корпуса – возможны трещины и деформации.
После фиксации коробки проверьте, чтобы усилие при демонтаже ШРУСа не передавалось на другие элементы трансмиссии, особенно приводы и подушки крепления двигателя.

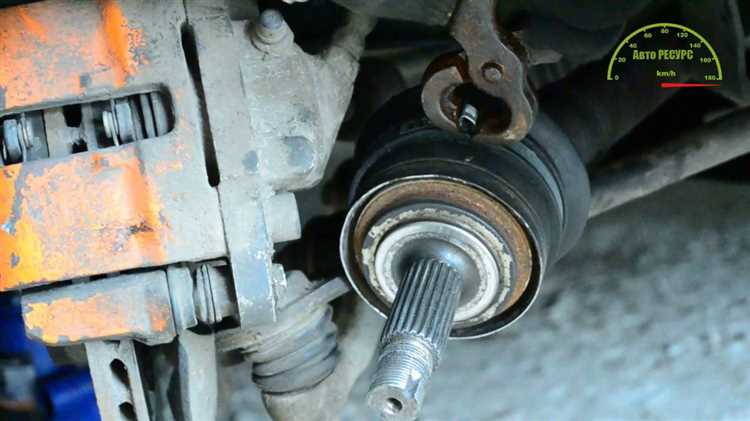

Как извлечь приводной вал из ступицы
Перед началом работы демонтируй колесо и сними тормозной суппорт, закрепив его проволокой к стойке, чтобы не повредить тормозной шланг. Открути ступичную гайку, предварительно отогнув фиксирующий буртик. Используй вороток с трубой или ударный гайковёрт – момент затяжки этой гайки составляет порядка 240 Н·м.
Освободи нижнюю шаровую опору: открути два болта крепления к поворотному кулаку. Аккуратно отведи стойку в сторону, одновременно нажимая на кулак вниз, чтобы вывести палец шаровой из проушины.
Проверь, не мешает ли тормозной диск или датчик ABS. При необходимости временно удали их. После этого вставь монтажку или прочный прут между кулаком и ШРУСом, затем аккуратно, равномерным усилием вытолкни шлицевую часть вала из ступицы. Не допускай перекоса – это может повредить шлицы.
Если вал прикипел, нанеси проникающую жидкость в зону шлицев, затем осторожно простучи молотком через латунную оправку. Никогда не бей напрямую по валу – деформация торца исключает повторную установку.
После извлечения проверь шлицы на повреждения и оцени состояние ступичного подшипника – наличие люфта или шума при вращении указывает на необходимость замены.
Как аккуратно вытащить внутренний ШРУС из коробки передач
Для извлечения внутреннего ШРУСа из коробки передач ВАЗ 2110, важно соблюдать несколько шагов, чтобы избежать повреждений как самого ШРУСа, так и коробки передач. Процесс требует аккуратности и внимательности.
Начните с поднятия автомобиля и установки его на надежные подставки. Снимите колесо, чтобы получить доступ к приводному валу. Используйте домкрат для надежности, не полагаясь только на стандартные подставки.
Перед тем как приступить к извлечению, открутите все крепежные болты, удерживающие приводной вал. Используйте нужный ключ для откручивания креплений и отсоедините вал от ступицы. Обратите внимание, что соединение может быть зафиксировано осевым болтом или кольцом, его также нужно аккуратно снять.
Теперь приступайте к извлечению внутреннего ШРУСа. Для этого аккуратно отогните или снимите защитный пыльник. Применяйте только нужные усилия, чтобы не повредить его, иначе пыльник будет нуждаться в замене.
После снятия пыльника поднимите вал, немного поверните его и аккуратно извлеките внутренний ШРУС из коробки передач. Возможно, для облегчения работы придется немного постучать по валу с использованием мягкого инструмента, например, резинового молотка, чтобы не повредить детали.
Не пытайтесь резко вытягивать ШРУС, так как это может привести к повреждению валов или коробки передач. ШРУС должен выйти плавно, без применения чрезмерной силы. Важно соблюдать осторожность, чтобы не нарушить герметичность коробки передач и не повредить подшипники.
После извлечения ШРУСа осмотрите его состояние и в случае необходимости замените поврежденные детали. Установку нового ШРУСа проводите в обратном порядке, внимательно следя за правильностью соединений и герметичностью всех элементов.
Что делать, если ШРУС закис в коробке и не выходит
Если внутренний ШРУС закис в коробке ВАЗ 2110 и не поддается извлечению, важно не паниковать, а следовать проверенным методам. Неудачные попытки могут привести к повреждениям коробки передач или самого ШРУСа. Ниже приведены шаги для безопасного извлечения закисшего ШРУСа.
Перед началом работы следует проверить несколько моментов:
- Убедитесь, что трансмиссионное масло слито, чтобы избежать загрязнения.
- Заводите машину только для того, чтобы освободить коробку от нагрузок, но не для того, чтобы попытаться вытянуть ШРУС, это может привести к его повреждению.
- Работу желательно выполнять в теплом помещении, чтобы смазка внутри коробки не затвердевала.
Если ШРУС не выходит, можно попробовать следующие методы:
- Применение проникающих жидкостей. Используйте ВД-40 или аналогичные средства для размягчения ржавчины. Нанесите жидкость на место соединения ШРУСа с коробкой и оставьте на несколько часов. После этого попробуйте аккуратно покачать ШРУС, вращая его в разные стороны.
- Нагревание. Осторожно прогрейте место соединения с помощью строительного фена или тепловой пушки. Высокая температура может ослабить коррозию и упростить извлечение ШРУСа. Не применяйте паяльную лампу, чтобы не повредить другие компоненты коробки.
- Использование молотка. Слегка постучите по ШРУСу через деревянный брусок или специальный съемник. Это создаст вибрацию, которая может помочь ослабить закисшее соединение. Не стоит сильно бить по металлическим частям коробки, чтобы избежать их повреждения.
- Использование съемника для ШРУСа. В некоторых случаях удобнее всего использовать съемник, специально предназначенный для извлечения ШРУСов. Он создает равномерное усилие, не повреждая внутреннюю часть коробки.
Если ШРУС все равно не выходит, и вы чувствуете, что могут быть повреждения или вам не удается извлечь его без риска, лучше обратиться к профессиональному механику. Важно не торопиться, чтобы избежать дальнейших повреждений коробки передач.
Как проверить сальник и установить привод на место
Перед установкой привода на место важно проверить сальник на наличие повреждений или износа. Сальник выполняет функцию герметизации и предотвращает утечку трансмиссионного масла. Чтобы проверить сальник, осмотрите его поверхность на наличие трещин, порезов или задиров. Особенно важно проверить его внутреннюю часть, которая контактирует с валом, на отсутствие следов износа.
Чтобы проверить сальник на утечку масла, можно провести визуальный осмотр на наличие капель масла на стыке сальника и коробки передач. Если масла нет, но обнаружены следы износа или повреждения, сальник необходимо заменить.
Если сальник в порядке, переходите к установке привода. Для этого аккуратно введите привод в отверстие коробки, следя за тем, чтобы не повредить сальник. Убедитесь, что привод вошел в корпус до упора, при этом не прикладывайте чрезмерное усилие. После установки привода проверьте его движение. Он должен вращаться свободно, без заеданий или сопротивления. Если привод установлен правильно, можно перейти к дальнейшим этапам сборки.
Важно: При установке не используйте инструменты для забивания привода, чтобы не повредить сальник или вал. Лучше всего выполнять установку вручную, проверяя положение привода и его соответствие уплотнительным элементам.
Вопрос-ответ:
Как правильно вытащить внутренний шрус из коробки на ВАЗ 2110?
Чтобы вытащить внутренний шрус из коробки на ВАЗ 2110, необходимо выполнить несколько шагов. Во-первых, убедитесь, что машина установлена на ровной поверхности, и задние колеса заблокированы. Затем открутите все крепежные болты, которые удерживают привод от коробки. Используйте специальный съемник для снятия шруса, аккуратно извлекая его из коробки. Важно помнить, что процесс требует осторожности, чтобы не повредить посадочные места шруса.
Какие инструменты понадобятся для извлечения внутреннего шруса из коробки ВАЗ 2110?
Для выполнения работы вам понадобятся следующие инструменты: домкрат и подставки для безопасного подъема автомобиля, съемник для шруса, ключи для откручивания болтов, плоская отвертка для аккуратного вскрытия элементов, а также смазка для нового шруса. Понадобится также рабочее место с хорошим освещением и возможностью безопасно работать с трансмиссией автомобиля.
Можно ли извлечь внутренний шрус без специального оборудования?
Хотя это возможно, рекомендуется использовать специальный съемник, чтобы избежать повреждения шруса или коробки. Без съемника процесс может быть более трудоемким и требовать дополнительных усилий для аккуратного отделения шруса от посадочного места. Без правильного инструмента также возрастает риск повреждения пыльников или других деталей.
Что делать, если внутренний шрус застрял в коробке?
Если внутренний шрус застрял в коробке, сначала попробуйте слегка постучать по нему молотком через деревянный брусок, чтобы не повредить деталь. Можно использовать съемник, чтобы аккуратно вытащить шрус. Если шрус все равно не поддается, возможно, потребуется снять поддон коробки для лучшего доступа или проконсультироваться с мастером, если ситуация сложная.
Как проверить состояние шруса после его извлечения из коробки ВАЗ 2110?
После извлечения шруса необходимо внимательно осмотреть его на наличие трещин, износа или повреждений. Проверьте, не износился ли пыльник, так как это может привести к попаданию грязи и повреждению шруса. Также посмотрите, насколько легко шрус вращается — если есть заедания, его стоит заменить. Состояние внутреннего шруса сильно влияет на работу трансмиссии, и при обнаружении повреждений его нужно заменить на новый.
Как вытащить внутренний шрус из коробки ВАЗ 2110?
Для того чтобы извлечь внутренний шрус из коробки ВАЗ 2110, сначала нужно снять привода с колес и открутить все крепежи, удерживающие шрус в коробке передач. Далее, необходимо аккуратно отсоединить шрус от картера коробки, используя съемник или молоток, чтобы избежать повреждения. Важно также следить за состоянием манжеты, чтобы не повредить её при извлечении шруса.
Какие инструменты нужны для извлечения внутреннего шруса с коробки ВАЗ 2110?
Для снятия внутреннего шруса с коробки ВАЗ 2110 понадобятся следующие инструменты: съемник для шрусов, молоток, отвертки для откручивания болтов и, возможно, ключи для откручивания шаровых опор. При работе следует соблюдать осторожность, чтобы не повредить другие компоненты трансмиссии. Кроме того, полезно иметь под рукой смазку для шруса, так как она облегчает процесс сборки и улучшает эксплуатационные характеристики после установки нового шруса.
