На ВАЗ 2107 управление дальним светом осуществляется через подрулевой переключатель, совмещённый с управлением указателями поворота и ближним светом. При исправной электропроводке, включение дальнего света должно происходить мгновенно при фиксации рычага в соответствующем положении. Однако, если ранее не производился демонтаж панели или замена подрулевого узла, потребуется базовая проверка контактов и предохранителей.
Для активации дальнего света необходимо повернуть ключ зажигания в положение «II», при котором питание подаётся на основные цепи освещения. После этого рычаг переключения на рулевой колонке оттягивается от себя до характерного щелчка – это фиксирует режим дальнего света. При этом на приборной панели загорается синий индикатор. Временное включение дальнего света (сигнал фарой) осуществляется коротким нажатием рычага на себя без фиксации.
Электросхема ВАЗ 2107 предусматривает предохранитель F10 (10 А), отвечающий за работу дальнего света. При его перегорании фары не активируются даже при исправном переключателе. Контактная группа и реле также подвержены износу: окисление контактов или слабое соединение часто становятся причиной нестабильной работы освещения. При диагностике рекомендуется использовать мультиметр для проверки напряжения на выходе реле дальнего света.
Проверка исправности ламп дальнего света
Сначала убедитесь, что ключ зажигания находится в положении «включено», а переключатель света установлен на дальний свет. Если индикатор на панели приборов не загорается и фары не светят, перейдите к проверке ламп.

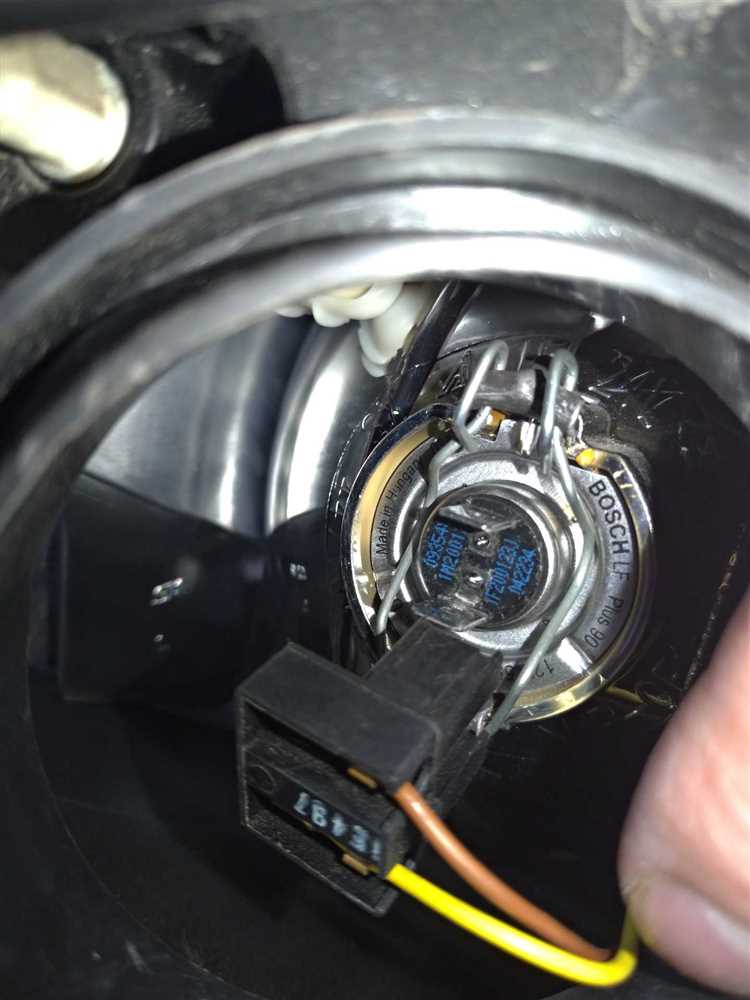

Откройте капот и получите доступ к задней части фары. На ВАЗ 2107 это делается без демонтажа корпуса фары. Снимите резиновую защитную крышку и аккуратно отсоедините разъём питания лампы.
Извлеките лампу, слегка покачивая её из стороны в сторону, и осмотрите спираль. Если она перегорела или видны потемнения колбы, лампу необходимо заменить. Используются лампы типа H4 – с двумя спиралями: для ближнего и дальнего света.
Проверьте контакты в разъёме питания на наличие окислов или перегрева. При необходимости зачистите клеммы мелкой наждачной бумагой. Убедитесь в плотной посадке разъёма при повторной установке.
После установки новой лампы проверьте работу дальнего света. Если свет не появился, проверьте предохранитель F10 (для правой фары) и F11 (для левой), а также исправность реле дальнего света, расположенного в монтажном блоке под капотом.

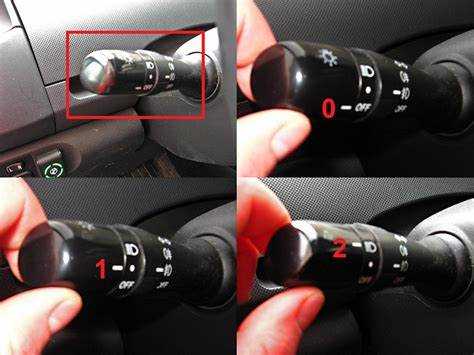

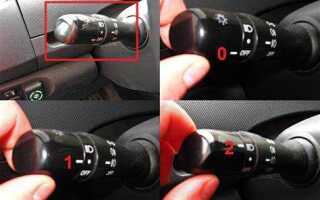

Расположение и назначение переключателя света в салоне
Переключатель света фар на ВАЗ 2107 установлен на левой стороне рулевой колонки. Это комбинированный подрулевой рычаг, отвечающий за управление ближним и дальним светом, а также сигналом дальнего света (мигание).
При движении рычага вверх включается ближний свет, а для активации дальнего требуется зафиксировать рычаг, потянув его от себя до щелчка. Для кратковременной подачи сигнала дальним светом достаточно слегка потянуть рычаг на себя без фиксации – включится режим «моргать фарами».
Питание подаётся через штатный выключатель зажигания, поэтому управление возможно только при активированном зажигании. При неисправности контактной группы возможна потеря питания переключателя, что приведёт к отключению света – важно проверять проводку при сбоях.
Конструктивно переключатель освещения объединён с управляющим блоком указателей поворота, что требует аккуратности при замене – при демонтаже нужно отсоединить фишки жгута проводов строго по схеме, чтобы исключить короткое замыкание или отказ одного из режимов.
Перед проверкой исправности переключателя рекомендуется протестировать его мультиметром в режиме прозвонки – контакт между соответствующими клеммами должен замыкаться при активации нужного положения рычага.
Порядок включения зажигания перед активацией фар
Перед активацией дальнего света на ВАЗ 2107 необходимо корректно включить зажигание, чтобы обеспечить питание электрической цепи освещения. Процедура начинается с проверки положения ключа в замке зажигания.
Вставьте ключ в замок и поверните его в положение «II». В этом положении на приборной панели загорятся контрольные лампы, включая индикацию аккумулятора и давления масла. Это означает, что подано питание на основные системы автомобиля, включая цепи освещения.
Не следует пытаться включать фары при ключе в положении «I» или полностью выключенном – в этих режимах питание к световым приборам не подаётся, что приведёт к их неработоспособности.
Если после включения зажигания индикаторы на панели не загорелись, необходимо проверить заряд аккумулятора и состояние клемм. При окислении или ослаблении контактов возможно отсутствие питания, даже при повороте ключа.
После подтверждения нормального включения зажигания можно переходить к активации света, включая ближний и дальний через подрулевой переключатель. Пропуск этого шага приведёт к неработающему освещению, независимо от исправности ламп и проводки.
Пошаговое включение дальнего света с помощью подрулевого переключателя
1. Убедитесь, что зажигание включено. Без этого дальний свет не активируется.
2. Проверьте положение переключателя наружного освещения на панели. Он должен быть установлен в положение ближнего света – крайнее правое, с фиксацией.
3. Найдите подрулевой переключатель с левой стороны рулевой колонки. Именно он отвечает за управление световыми приборами.
4. Потяните подрулевой переключатель на себя – так активируется режим кратковременного включения дальнего света (световая сигнализация). Этот режим работает, пока удерживается рычаг.
5. Для постоянного включения дальнего света толкните рычаг от себя до щелчка. Дальний свет загорится и останется включённым без необходимости удержания рычага.
6. При включении дальнего света на комбинации приборов загорается синяя контрольная лампа. Если она не светится, проверьте предохранители и лампы фар.
7. Для возврата в режим ближнего света снова потяните рычаг на себя до щелчка. Режим дальнего света отключится.
Как отличить включённый дальний свет по световой индикации на панели приборов
На панели приборов ВАЗ 2107 включённый дальний свет обозначается синим индикатором в виде символа фары с расходящимися горизонтальными линиями. Эта индикация имеет конкретные особенности, по которым её легко распознать:
- Индикатор загорается исключительно при полном включении дальнего света, независимо от положения подрулевого переключателя.
- Синий цвет – единственный используемый для обозначения дальнего света на ВАЗ 2107. Никакие другие функции не используют этот цвет.
- Расположение индикатора – в верхней части панели приборов, ближе к центру спидометра или тахометра, в зависимости от модификации автомобиля.
При кратковременном включении дальнего света (мигание фарами) индикатор также загорается, но только на время удержания подрулевого рычага.
Если при включении дальнего света индикация не появляется, проверьте:
- Целостность контрольной лампы в панели приборов.
- Наличие напряжения на контактной группе включателя.
- Состояние предохранителей и электропроводки, связанной с блоком освещения.
Проверка работы дальнего света при помощи внешнего осмотра
Для проверки работы дальнего света на ВАЗ 2107 при внешнем осмотре необходимо выполнить несколько шагов. Сначала включите зажигание и включите дальний свет, при этом убедитесь, что фары не заблокированы, и работают обе стороны.

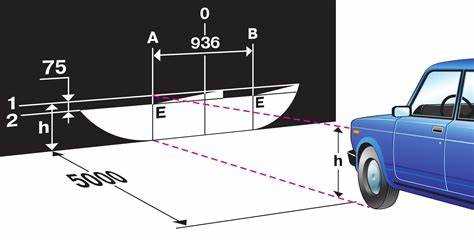

Подойдите к передней части автомобиля, оцените угол наклона фар. Дальний свет должен быть направлен вдаль и не создавать яркого пятна прямо перед автомобилем. Если световые пучки рассеяны, возможно, фары требуют регулировки.
Затем проверьте отражение света от поверхностей на дороге. Свет от дальнего света должен быть четким и ярким, без размытости или затемнений. Чтобы убедиться в правильности работы, можно попросить помощника стоять в 10-15 метрах от автомобиля и сообщить вам о яркости и направлении света.
Если наблюдается неправильное поведение, например, недостаточная яркость, сбои в освещении одной из фар, вероятно, есть проблемы с электрической цепью или с самой фарой. В таком случае рекомендуется проверить предохранители и соединения проводки, а также состояние ламп дальнего света.
Если фары работают корректно, их свет должен быть направлен высоко и ровно, освещая дорогу на достаточном расстоянии впереди автомобиля, без резких засветов в глаза встречных водителей.
Рекомендации по выключению дальнего света после завершения движения
После завершения движения важно своевременно выключить дальний свет, чтобы избежать ослепления других водителей. В случае с ВАЗ 2107, дальний свет включается с помощью переключателя на руле или рычага под рулевой колонкой. Для выключения дальнего света выполните следующие шаги:
1. Переключите рычаг в исходное положение. Когда вы завершаете обгон или преодолели участок дороги с низким движением, необходимо вернуть рычаг в положение для ближнего света. Это действие не требует усилий, достаточно легкого нажатия на рычаг.
2. Убедитесь, что дальний свет выключен. Для проверки посмотрите на индикатор на приборной панели. Если он не горит, дальний свет выключен. Это также поможет избежать штрафа за использование дальнего света в условиях, где это запрещено.
3. Обратите внимание на другие дорожные условия. Иногда, даже если вы выключили дальний свет, может быть полезно установить ближний свет в условиях плотного тумана или дождя, чтобы улучшить видимость.
4. Постоянно следите за состоянием приборов. Если рычаг переключения дальнего света не реагирует, возможно, потребуется проверка системы или замена контактов переключателя. Также стоит проверять исправность фары, чтобы избежать неисправностей, которые могут затруднить правильную работу системы освещения.
Вопрос-ответ:
Как включить дальний свет на ВАЗ 2107?
Чтобы включить дальний свет на ВАЗ 2107, нужно переместить рычаг управления светом в положение, где его верхняя часть будет зафиксирована в положении для дальнего света. Обычно рычаг находится слева от руля, и его можно нащупать без труда. Для активации дальнего света достаточно надавить на рычаг до щелчка, а для его отключения – отпустить.
Что делать, если дальний свет на ВАЗ 2107 не включается?
Если дальний свет не включается, первым делом стоит проверить предохранители. Возможно, перегорел предохранитель, отвечающий за работу фар. Также стоит проверить сам рычаг управления светом на наличие повреждений. Если с предохранителями и рычагом все в порядке, проблема может быть в проводке или в самой фаре. В таком случае потребуется обратиться к электрику или в автосервис.
Где на ВАЗ 2107 находится рычаг для включения дальнего света?
Рычаг для включения дальнего света на ВАЗ 2107 расположен слева от руля, возле рулевой колонки. Это пластиковый рычаг, который можно передвигать вверх и вниз. Для включения дальнего света нужно просто потянуть его на себя или оттолкнуть, в зависимости от модификации автомобиля.
Можно ли включать дальний свет на ВАЗ 2107, если включены противотуманные фары?
На ВАЗ 2107 возможно включать дальний свет вместе с противотуманными фарами, так как они не конфликтуют между собой. Однако стоит помнить, что при езде в условиях тумана или дождя использование дальнего света может ухудшить видимость. В таких условиях лучше использовать ближний свет и противотуманные фары, чтобы избежать ослепления других водителей.
Как часто нужно проверять дальний свет на ВАЗ 2107?
Дальний свет на ВАЗ 2107 необходимо проверять при каждом техническом осмотре автомобиля, а также перед длительными поездками. Важно следить за состоянием ламп и работой переключателя. Если заметите, что дальний свет работает некорректно или не включается, стоит как можно скорее проверить систему и при необходимости заменить элементы, такие как лампы или предохранители.
Как включить дальний свет на ВАЗ 2107?
Для включения дальнего света на ВАЗ 2107 нужно использовать рычаг, который находится на правой стороне руля. Чтобы включить дальний свет, нужно оттянуть рычаг на себя до щелчка. Для того чтобы переключиться обратно на ближний свет, нужно оттянуть рычаг в обратную сторону. Также стоит обратить внимание на то, что если включен дальний свет, на приборной панели загорается соответствующий индикатор.
Почему дальний свет не включается на ВАЗ 2107 и что с этим делать?
Если дальний свет не включается на ВАЗ 2107, возможны несколько причин. Одна из самых распространённых — это проблема с предохранителем. Проверьте предохранители в блоке, и если они сгорели, замените их на новые. Также может быть неисправность самого рычага переключения света. В таком случае его нужно проверить на наличие повреждений или износа, возможно, потребуется его замена. Еще одной причиной может быть повреждение проводки или лампы дальнего света, которые также нужно проверить и при необходимости заменить.
