Стеклоподъемники задних дверей ВАЗ 2110 нередко выходят из строя из-за износа редуктора, заклинивания троса или обрыва креплений направляющих. Характерный признак неисправности – стекло не опускается или застревает в промежуточном положении. Чаще всего проблемы возникают у владельцев моделей с ручным приводом, особенно после 5–7 лет эксплуатации.
Перед заменой необходимо точно определить тип установленного механизма: тросовый или реечный. На задних дверях ВАЗ 2110 чаще всего используется тросовая конструкция, закреплённая на трёх болтах к внутренней панели двери. Рекомендуется заранее подготовить новый стеклоподъемник, ключ на 10, отвёртку с плоским и крестовым жалом, а также проникающую смазку – болты со временем прикипают к резьбе.
Демонтаж начинается с аккуратного снятия обивки двери и отключения жгута проводов, если механизм с электроприводом. При демонтаже важно зафиксировать стекло в верхнем положении при помощи малярного скотча или пластиковых клиньев, чтобы избежать его падения и повреждения. После снятия неисправного стеклоподъемника обязательно проверьте целостность направляющих стекла и наличие люфтов в посадочных отверстиях – даже незначительный износ влияет на корректную работу нового механизма.
Как определить неисправность стеклоподъемника задней двери
Первый признак – отсутствие реакции стекла на нажатие клавиши. Если при попытке опустить или поднять стекло не слышно звука мотора, необходимо проверить предохранитель F5 в монтажном блоке под капотом. При его исправности – приступать к диагностике проводки и кнопки управления.
Проверьте наличие напряжения на разъеме электродвигателя. Для этого снимите обшивку задней двери, отсоедините колодку питания и измерьте напряжение при нажатии кнопки. Если питание поступает, но мотор не работает – неисправен сам электродвигатель.
Если при подаче питания слышен характерный гул, но стекло остается на месте – возможен износ редуктора или обрыв троса. В этом случае наблюдаются щелчки, заедания, стекло может двигаться рывками или перекоситься в направляющих.
Частичная работоспособность, при которой стекло опускается, но не поднимается (или наоборот), чаще всего указывает на износ контактов кнопки или повреждение одного из проводов в гофре между дверью и кузовом.
Повышенное усилие при ручном перемещении стекла (при отключенном механизме) сигнализирует о заклинивании направляющих или износе направляющих полозьев. При этом электродвигатель может перегреваться или срабатывать термозащита, отключающая питание.
При диагностике важно исключить возможные механические помехи: проверьте отсутствие посторонних предметов в полостях двери, а также целостность креплений стекла и тросикового механизма.
Необходимые инструменты и запчасти для замены
- Плоская и крестовая отвертки – для снятия обшивки и откручивания креплений стеклоподъемника.
- Торцовые головки на 8 и 10 мм с трещоткой или воротком – для демонтажа механизма.
- Удлинитель для головок – облегчает доступ к внутренним креплениям через технологические отверстия двери.
- Пластиковый съемник для клипс – предотвращает повреждение облицовки при разборке.
- Новое крепление стекла, если старое повреждено или разбито.
- Смазка силиконовая или литиевая – для направляющих стеклоподъемника, чтобы исключить заклинивание.
- Изолента или пластиковые стяжки – для фиксации проводки и защиты от трения.

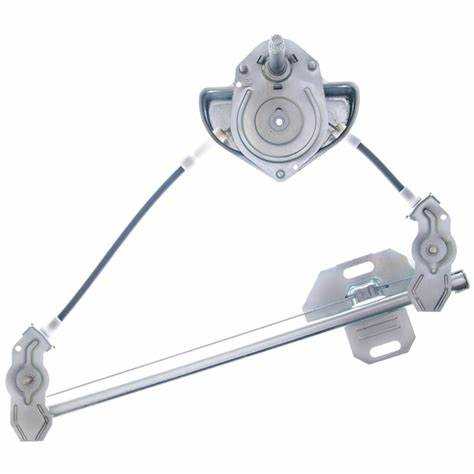

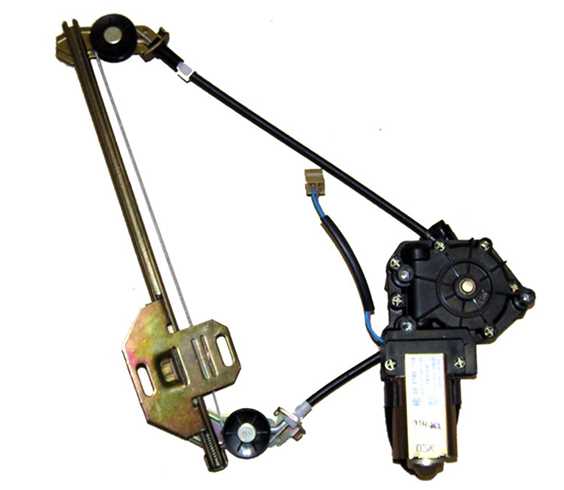

- Новый стеклоподъемник – ручной или электрический, в зависимости от комплектации автомобиля.
- Крепежные болты или гайки – если штатные элементы утрачены или имеют следы износа резьбы.
При установке электрического стеклоподъемника дополнительно потребуется мультиметр для проверки питания и контактов, а также термоусадка или клеммы для надежного соединения проводов.

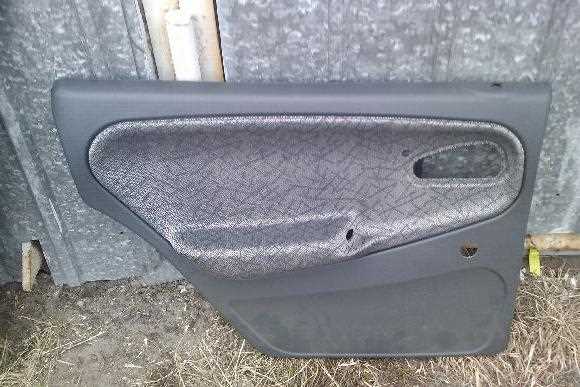

Подготовка автомобиля и демонтаж обшивки задней двери
Перед началом работ отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электропроводкой стеклоподъемника. Убедиться, что дверь надежно зафиксирована в открытом положении, при необходимости использовать упор.
Сначала снять ручку стеклоподъемника, если установлена механическая версия. Для этого сдвинуть декоративную накладку и извлечь стопорное кольцо при помощи плоской отвертки или съемника. В случае электропривода – аккуратно поддеть клавишу управления и отключить разъем питания.
Далее удалить декоративную накладку внутренней ручки открытия двери, выкрутив фиксирующий саморез и сдвинув накладку в сторону. Снять заглушки и выкрутить винты крепления подлокотника и обшивки. Обычно используется крестовая отвертка.
Осторожно поддев край обшивки пластиковым съемником, равномерно отсоединить все пластиковые пистоны, двигаясь от нижнего края вверх. После отсоединения фиксаторов, приподнять обшивку вверх, чтобы вывести её из зацеплений с верхним краем двери.
Отключить все разъемы, соединяющие обшивку с электропроводкой (например, провод динамика или подсветки). Удалить влагозащитную пленку, стараясь не повредить клеевой слой – она потребуется при обратной установке.
Отключение электропитания и демонтаж старого стеклоподъемника
Перед началом работ обесточьте электрическую цепь автомобиля. Для этого отсоедините минусовую клемму аккумулятора. Это исключает короткое замыкание при демонтаже.

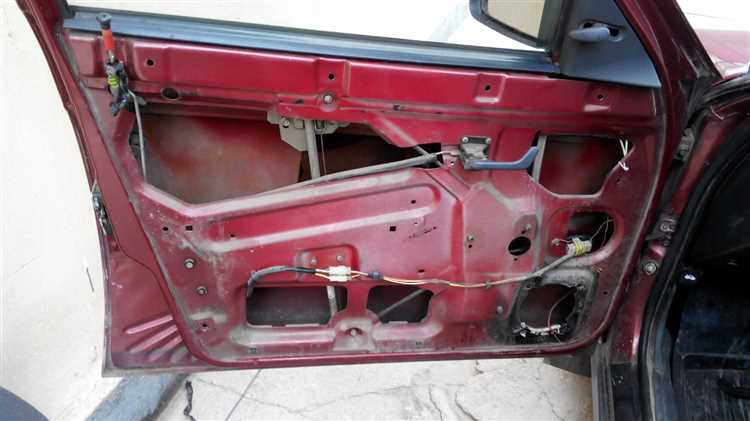

Снимите обивку задней двери. Открутите винты в районе ручки, подлокотника и нижней части панели. Аккуратно подденьте обшивку пластиковым съемником, чтобы не повредить крепления. Отсоедините разъём от кнопки стеклоподъёмника и отложите обивку в сторону.
Выверните болты, фиксирующие стекло к ползуну механизма. Поднимите стекло вверх и зафиксируйте его малярным скотчем на раме двери или временно подперите деревянным клином изнутри.
Отсоедините штекер электропитания от мотора стеклоподъёмника. Освободите жгут проводки из направляющих, чтобы избежать повреждений при снятии устройства.

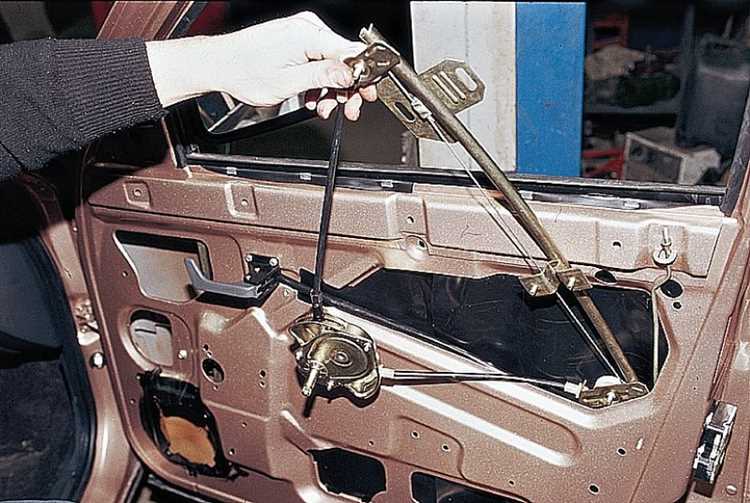

Открутите четыре болта крепления направляющих стеклоподъёмника к металлу двери. После этого аккуратно извлеките механизм из внутренней полости через технологическое отверстие. Не допускайте перекосов – направляющие могут зацепиться за элементы каркаса двери.
Проверьте посадочные места и состояние крепёжных точек перед установкой нового механизма. Очистите поверхности от грязи и остатков герметика. Это обеспечит надёжную фиксацию нового стеклоподъёмника и отсутствие скрипов при работе.
Проверка состояния направляющих, троса и фиксаторов стекла
Осмотрите направляющие на наличие изгибов, ржавчины и механических повреждений. Поверхность должна быть ровной, без задиров. Любые деформации препятствуют плавному ходу стекла и могут вызвать заклинивание механизма. При выявлении износа или коррозии направляющие подлежат обязательной замене.
Проверьте натяжение троса. При правильной установке он не должен провисать или иметь люфт. При вращении ручки стеклоподъемника или при подаче питания на электромотор трос должен двигаться без рывков и задержек. Волокна троса не должны быть распущены или разлохмачены – это признак его скорого обрыва. Повреждённый трос заменяется целиком, ремонтировать его бессмысленно.
Осмотрите фиксаторы стекла – пластиковые или металлические элементы, удерживающие стекло в каретке. Они должны надёжно фиксировать стекло, не допуская его смещения при движении. Проверьте плотность посадки: лёгкий люфт недопустим. При наличии трещин, выкрашивания пластика или ослабления креплений фиксаторы необходимо заменить. Использование изношенных элементов приводит к заклиниванию или перекосу стекла в направляющих.
Установка нового стеклоподъемника и подключение проводки
Для установки нового стеклоподъемника на заднюю дверь ВАЗ 2110 необходимо выполнить несколько ключевых шагов, начиная с демонтажа старого устройства и заканчивая правильным подключением проводки. Следуйте пошаговым рекомендациям для надежной работы стеклоподъемника.
1. Снимите обшивку двери. Для этого аккуратно отсоедините все крепления, включая винты и клипсы. Начинайте с нижней части обшивки и двигайтесь вверх, чтобы избежать повреждения пластиковых элементов.
2. Демонтируйте старый стеклоподъемник. Снимите крепежные винты, удерживающие механизм, и аккуратно извлеките его из двери. Обратите внимание на положение шкивов и направляющих для последующей установки нового устройства.
3. Установите новый стеклоподъемник на место старого. Подгоните механизм так, чтобы шкивы точно совпали с направляющими стекла. Закрепите новый стеклоподъемник с помощью тех же винтов, что использовались для старого устройства.
4. Подключите проводку. Следует соблюдать правильную полярность подключения проводов к мотору стеклоподъемника. Обычно для этого используются два провода: один для подачи питания, другой для управления движением мотора. Важно проверить, что провода подключены надежно и не имеют повреждений.
5. Зафиксируйте все соединения проводки и установите разъемы. После подключения проводов убедитесь, что они не мешают движению механизма и не могут случайно отсоединиться при эксплуатации.
6. Проверьте работоспособность нового стеклоподъемника. Включите питание и протестируйте работу устройства с помощью кнопки управления. Убедитесь, что стекло подниматься и опускается без задержек и посторонних шумов.
7. Соберите обшивку двери на место. Убедитесь, что все крепления надежно зафиксированы, а кнопки управления стеклоподъемником доступны для удобного использования.
8. Завершите установку, проверив работоспособность системы в различных режимах. Если стекло застревает или не двигается плавно, проверьте правильность установки механизма и проводки.
Сборка двери и проверка работы стеклоподъемника
После установки нового стеклоподъемника на заднюю дверь ВАЗ 2110 необходимо собрать дверь. Начните с того, что закрепите механизм стеклоподъемника в правильном положении, используя крепежные элементы. Убедитесь, что все винты плотно затянуты и механизм не имеет люфта.
Далее устанавливается стекло. Для этого аккуратно вставьте его в направляющие и убедитесь, что оно движется без заеданий. При необходимости поправьте его, чтобы избежать повреждений при дальнейшем использовании.
После того как стекло и механизм установлены, начинайте сборку внутренней обшивки двери. Перед установкой обшивки подключите все электрические разъемы, если стеклоподъемник оснащен электрическим приводом. Обратите внимание на то, чтобы провода не были перекручены или перетянуты, так как это может привести к короткому замыканию.
Закрепите обшивку двери, тщательно зафиксировав все защелки и винты. Важно, чтобы обшивка не мешала движению стекла и механизма. Проверьте герметичность соединений, чтобы предотвратить попадание воды и грязи внутрь двери.
После сборки двери обязательно протестируйте работу стеклоподъемника. Включите зажигание и проверьте его работу с помощью кнопки или рычага управления. Стекло должно подниматься и опускаться плавно, без посторонних звуков и задержек. Если механизм работает с усилием или не двигает стекло, проверьте правильность установки и подключение проводки.
Если стеклоподъемник функционирует корректно, завершите работу, убедившись, что все детали двери установлены правильно и надежно закреплены. В завершение убедитесь в отсутствии щелей между дверной обшивкой и кузовом, чтобы предотвратить возможные шумы и ухудшение изоляции.
Частые ошибки при замене и как их избежать
Еще одна распространенная ошибка – это игнорирование работы с проводкой. При снятии старого стеклоподъемника важно аккуратно отсоединять все соединения. Небрежность может привести к повреждению проводки или контактов, что в дальнейшем потребует дополнительного ремонта и может вызвать новые неисправности.
При установке нового стеклоподъемника стоит внимательно следить за его правильным позиционированием. Многие ошибаются, пытаясь установить механизм с избыточной силой или устанавливают его под неправильным углом. Это может привести к заеданию стекла, его неровному движению или даже поломке нового устройства.
Необходимо также точно соблюдать порядок установки всех деталей и креплений. Зачастую владельцы автомобилей забывают про некоторые крепежные элементы или устанавливают их не в том порядке, что может привести к ухудшению работы устройства и появлению посторонних шумов в процессе эксплуатации.
Нередко автолюбители экономят на качестве заменяемых деталей, что может повлиять на долговечность стеклоподъемника. Лучше выбрать оригинальные или качественные аналоги, чтобы избежать частых поломок и ненадежной работы устройства в будущем.
Вопрос-ответ:
Что может стать причиной поломки стеклоподъемника задней двери ВАЗ 2110?
Причин поломки стеклоподъемника на ВАЗ 2110 может быть несколько. Одной из наиболее частых является износ или поломка электромотора. Также часто выходит из строя механизм подъема стекла, который может заедать из-за износа шестерен или тросов. Еще одной причиной может быть повреждение проводки или неисправность управляющего реле. В случае частого использования или воздействия внешних факторов, таких как грязь или влага, механизмы могут изнашиваться быстрее.
Как правильно заменить стеклоподъемник задней двери на ВАЗ 2110?
Для замены стеклоподъемника на ВАЗ 2110 необходимо выполнить несколько шагов. Сначала нужно отсоединить аккумулятор, чтобы избежать короткого замыкания. Затем снимаем обшивку двери, откручиваем крепежные элементы, которые держат стеклоподъемник. После этого осторожно извлекаем старый механизм и устанавливаем новый. Важно правильно подсоединить электрические провода и убедиться, что стеклоподъемник фиксируется на месте. Завершающим этапом будет проверка работы устройства.
Можно ли заменить стеклоподъемник задней двери ВАЗ 2110 своими силами, или лучше обратиться в сервис?
Замена стеклоподъемника на ВАЗ 2110 вполне возможна своими силами, если есть базовые навыки работы с автомобилем и инструментами. Если у вас есть опыт работы с электрикой и механикой, можете провести замену самостоятельно, следуя инструкциям. Однако, если у вас нет уверенности или опыта, лучше обратиться в сервис. Ошибки при установке могут привести к повреждениям или неправильной работе стеклоподъемника.
Какие инструменты понадобятся для замены стеклоподъемника на ВАЗ 2110?
Для замены стеклоподъемника на ВАЗ 2110 потребуется несколько стандартных инструментов: отвертки, гаечные ключи, головки для снятия крепежных болтов, а также, возможно, плоскогубцы для работы с проводами. Также понадобится специальный инструмент для снятия обшивки двери. Обязательно приготовьте перчатки, чтобы избежать травм при работе с острыми частями и стеклом.
Как проверить, что новый стеклоподъемник работает правильно после установки?
После установки нового стеклоподъемника на ВАЗ 2110 важно проверить его работу. Для этого подключите электропитание, включите зажигание и попробуйте поднять и опустить стекло с помощью кнопки на двери. Обратите внимание на работу мотора – он должен работать плавно, без задержек и посторонних шумов. Также стоит убедиться, что стекло движется плавно и без заеданий. Если все функции работают корректно, замена выполнена правильно.
Какие признаки могут указывать на необходимость замены стеклоподъемника задней двери ВАЗ 2110?
Если стекло задней двери ВАЗ 2110 не поднимается или опускается с трудом, мотор работает шумно, либо стеклоподъемник вообще не реагирует на команду, это может быть сигналом о неисправности устройства. Также, если в процессе работы наблюдаются странные стуки или сопротивление при движении стекла, это тоже может указывать на необходимость замены. В таких случаях стоит проверить стеклоподъемник на износ или повреждения, и, если требуется, заменить его.
