Замыкание поворотников на ВАЗ 2107 – важная часть работы электрической системы автомобиля, обеспечивающая корректное функционирование указателей поворота. Неправильная установка или неисправность этой системы может привести к нарушению безопасности на дороге, а также к поломкам электрооборудования. Важно знать точные схемы подключения и особенности конструкции автомобиля, чтобы избежать типичных ошибок.
Для начала следует понимать, что система поворотников на ВАЗ 2107 включает несколько ключевых компонентов: рычаг управления, реле поворотов, а также сами лампы индикаторов. Основная ошибка, которая встречается при подключении, – это неправильное соединение проводов, что может вызвать короткое замыкание или отсутствие сигналов поворота. Чтобы избежать таких ситуаций, необходимо внимательно следовать схеме подключения, учитывая цветовую маркировку проводов и особенности их распределения.
Для надежного подключения и предотвращения возможных сбоев рекомендуется использовать оригинальные комплектующие или детали с эквивалентными характеристиками. При этом важно обеспечить правильное заземление и защиту проводки от возможных механических повреждений. Проводка должна быть надежно закреплена, а контакты очищены от загрязнений для предотвращения окисления.
Особое внимание стоит уделить реле поворотов, которое должно работать в соответствии с электрическими характеристиками автомобиля. Проверка реле на исправность производится с помощью мультиметра. При этом следует убедиться, что все контакты соединены правильно, а сама схема подключения соответствует рекомендациям производителя.
Подготовка к замыканию поворотников на ВАЗ 2107
Перед началом работ убедитесь в исправности всех элементов электрической цепи автомобиля. Основной подготовительный этап заключается в проверке состояния проводки и контактов. Повреждения проводов могут привести к нестабильной работе или полному выходу системы из строя.
Для проверки поворотников используйте мультиметр, чтобы убедиться в наличии напряжения на выходах указателей поворота. Если напряжение отсутствует, нужно сначала выявить причину (неисправность реле, предохранителей или повреждения проводки). Особое внимание уделите состоянию массы, так как плохое соединение с корпусом может вызвать неправильную работу устройства.
Также перед началом работ рекомендуется отключить аккумулятор, чтобы избежать коротких замыканий или повреждений компонентов во время работы с электропроводкой. Внимательно осмотрите переключатель поворота, так как его износ или неправильная работа могут повлиять на корректность замыкания.
Проверьте соединения на реле и контакты в блоке управления поворотниками. Если контакты окислились или повреждены, их следует очистить или заменить, чтобы предотвратить возможные проблемы в будущем.
Дополнительно рекомендуется иметь при себе запасные предохранители и инструменты для пайки или замены проводов, так как работа с электрической системой требует точности и надлежащих средств для устранения неполадок.
Выбор инструментов для работы с проводкой
Первым инструментом является обжимка. Этот инструмент используется для закрепления контактных элементов на проводах. Обжимка должна быть с возможностью регулировки силы сжатия, чтобы избежать повреждения проводников. Для работы с проводами автомобиля лучше выбирать обжимку с боковыми и фронтальными насадками, что позволит работать в ограниченных пространствах под капотом.
Для нарезки проводов подойдет специальный проводорез. Он должен иметь острые лезвия и удобные рукоятки, что обеспечит точность и минимальное усилие при резке. Лучше всего выбирать инструмент с изолированными рукоятками для безопасности при работе с электрическими цепями.
Следующий важный инструмент – это зажимы для проводов. Они помогают фиксировать провода в нужном положении, предотвращая их перемещение при обжиме и монтаже. Зажимы должны быть выполнены из материалов, устойчивых к высокой температуре, так как некоторые части проводки автомобиля подвергаются нагреву.
Также не обойтись без мультиметра. Этот инструмент необходим для проверки целостности проводки и наличия тока в цепях. Он позволяет точно измерять напряжение и ток, что особенно важно при поиске неисправностей в системе поворотников.
Для изоляции соединений стоит использовать термоусадочные трубки. Они обеспечат надежную защиту проводки от внешних воздействий, таких как влага и пыль. Важно, чтобы трубки имели качественную термоусадочную способность и не сжимались слишком сильно, чтобы не повреждать провода.
Заключительный элемент – это инструмент для снятия изоляции с проводов. Он позволяет быстро и точно удалять защитный слой с проводников, не повреждая их. Важно выбирать модель с регулируемыми настройками для работы с различными диаметрами проводов.
Как найти и подключить нужные контакты поворотников
Для правильного подключения поворотников на ВАЗ 2107 нужно найти соответствующие контакты в распределительной коробке и в блоке управления. Контакты поворотников находятся в проводке, которая идет от блок-фары и в комплекте с управляющим реле. Чтобы точно найти нужный провод, используйте схему электропроводки для вашей модели автомобиля.
Основной контакт, отвечающий за включение поворотников, – это провод, идущий от управляющего реле к каждому из указателей поворота. Обычно это провод зеленого цвета для правого и синего для левого поворотника. Важно помнить, что система может различаться в зависимости от года выпуска автомобиля, поэтому перед подключением лучше свериться с заводской схемой.
Первым шагом является отключение аккумулятора, чтобы избежать короткого замыкания. Далее снимите панель приборов и обесточьте блок управления поворотниками. Внимательно изучите проводку, чтобы избежать ошибок при подключении.
Подключение можно выполнить с использованием стандартных клеммных соединений. Не забудьте проверить правильность соединений с помощью тестера, чтобы убедиться в их надежности. Каждый провод, подключаемый к поворотнику, должен иметь четкую маркировку, чтобы исключить возможные ошибки при монтаже.
После подключения необходимо проверить работоспособность системы. Включите поворотники и проверьте индикатор на панели приборов, а также работу наружных сигналов. При отсутствии сигнала или мигания проверьте соединения и тестером проверьте напряжение на проводах.
Проверка целостности проводки перед замыканием
Перед замыканием проводки поворотников на ВАЗ 2107 важно убедиться в её целостности. Это предотвратит возможные короткие замыкания и повысит безопасность системы. Чтобы провести проверку, выполните следующие шаги:
- Отключите аккумулятор, чтобы исключить возможность короткого замыкания во время работы.
- Проверьте проводку на наличие повреждений, таких как трещины, обрывы, перегибы и участки, где провод может быть подвержен механическому воздействию.
- Осмотрите изоляцию проводов. Повреждения изоляции могут привести к коротким замыканиям или коротким замыканиям на массу.
- Пройдитесь по всей длине проводов, особенно в местах, где они могут подвергаться термическому воздействию, например, вблизи выхлопной системы или моторного отсека.
Для более точной диагностики используйте мультиметр, проверяя проводку на обрыв. Для этого установите прибор на режим измерения сопротивления и поочередно проверяйте каждый провод.
- При наличии обрыва провод необходимо заменить.
- В случае повреждения изоляции, если провод не подвержен сильному механическому воздействию, достаточно изолировать поврежденное место термоусадочной трубкой или изолентой.
Если после проверки проводка в порядке, можно приступить к замыканию цепи поворотников, соблюдая рекомендации по подключению и изоляции.

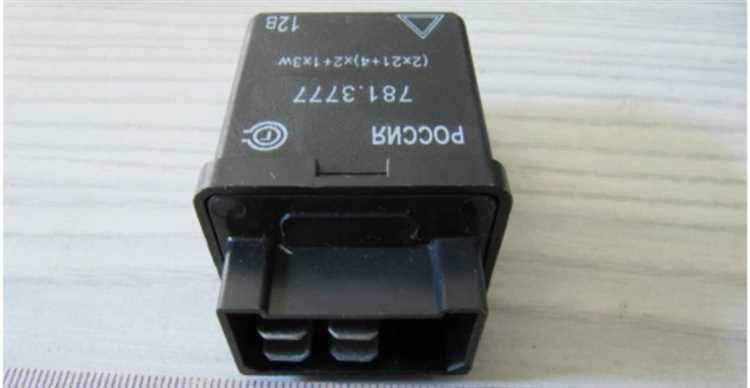

Подключение и настройка реле поворотников
Для правильной работы поворотников на ВАЗ 2107 необходимо подключить и настроить реле поворотников. Это устройство управляет сигналами, подаваемыми на лампы, и обеспечивает их правильное мигание.
Реле поворотников в ВАЗ 2107 подключается через контактную группу переключателя поворотов. Основной принцип работы реле заключается в переключении тока, который подается на соответствующую лампу. Реле подключается к проводам, идущим от переключателя, и в зависимости от его состояния подает питание на лампы, обеспечивая их мигание.
Важно установить реле, соответствующее мощности ламп. На ВАЗ 2107 обычно используется реле с номиналом 21 Вт для обычных ламп, однако при установке мощных или светодиодных ламп необходимо учитывать их параметры, чтобы реле могло работать корректно.
Для подключения реле следуйте следующей последовательности:
- Определите место для установки реле. Оно должно быть рядом с монтажным блоком.
- Подключите к реле провод, идущий от выключателя поворотов, и обеспечьте контакт с проводами от правого и левого поворотников.
- Соедините выходы реле с проводами, подающими питание на поворотные сигналы.
- Проверьте целостность соединений и надежность контактов, чтобы избежать возможных сбоев в работе.
Настройка реле поворотников сводится к проверке работы устройства после установки. Включите поворотники и проверьте, мигают ли лампы с правильной частотой. При необходимости, отрегулируйте положение контактных групп реле, чтобы обеспечить стабильное мигание. Если лампы мигают слишком быстро или слишком медленно, это может свидетельствовать о неисправности реле или о том, что оно не соответствует мощности установленных ламп.
Не забывайте, что реле также может выходить из строя из-за перегрева или износа, поэтому регулярно проверяйте его состояние.
Как проверить работу поворотников после замыкания
После замыкания проводки поворотников на ВАЗ 2107 важно убедиться в их правильной работе. Для этого нужно выполнить несколько простых шагов:
1. Включите зажигание и установите переключатель поворота в положение «вправо» или «влево». Обратите внимание на работу внешних и внутренних индикаторов поворота. Если они не мигают или работают нестабильно, скорее всего, произошла ошибка в подключении.
2. Проверьте работу ламп. Внешние индикаторы поворота должны ярко мигать, не создавая тусклого свечения или постоянного света. Внутренний индикатор в приборной панели также должен мигать в том же ритме.
3. Проверьте работу реле поворотов. При правильной замене и подключении реле оно должно издавать характерный щелкающий звук. Если звука нет, возможно, проблема в контактах или неисправности реле.
4. Примените тест с мультиметром. Для этого измерьте напряжение на проводах поворотников при включенном сигнале. Напряжение должно быть стабильным, в пределах 12 В. Если оно меньше, возможно, сопротивление в проводке высокое, или есть плохие соединения.
5. При необходимости проверяйте проводку на наличие коротких замыканий или повреждений изоляции. Это может быть причиной неправильной работы поворотников.
6. Проверьте стабилизацию работы при длительном использовании. Если при длительном включении поворотников начинают проявляться сбои в работе (мерцание или отключение), это может свидетельствовать о перегреве реле или перегрузке системы.
Если все тесты пройдены успешно, поворотники работают корректно, и проводка замкнута правильно. Если проблемы остаются, следует повторно проверить соединения и целостность элементов системы.
Устранение возможных проблем после подключения
Если поворотники мигают слишком быстро, это может указывать на неисправность лампочек. В таком случае рекомендуется проверить все лампы и заменить те, которые не работают. Важно использовать лампы с требуемыми характеристиками, чтобы избежать перегрузки электрической системы. Также стоит убедиться в исправности патронов ламп и отсутствии замыканий в местах их подключения.
Еще одной распространенной проблемой является мерцание поворотников на одной из сторон автомобиля. Это может быть связано с повреждением проводки или нарушением контакта в разъеме. Проверка проводки на наличие механических повреждений и коррозии в местах соединений поможет устранить эту проблему. В случае если соединения повреждены, рекомендуется заменить проводку или очистить контакты с помощью специальных средств для удаления коррозии.
При подключении важно также следить за правильной полярностью проводов. Перепутанные провода могут вызвать сбои в системе, в том числе замедленное или некорректное мигание сигналов. Для предотвращения таких проблем лучше всего использовать мультиметр для проверки правильности подключения перед окончательной сборкой.
Вопрос-ответ:
Как правильно подключить поворотники на ВАЗ 2107?

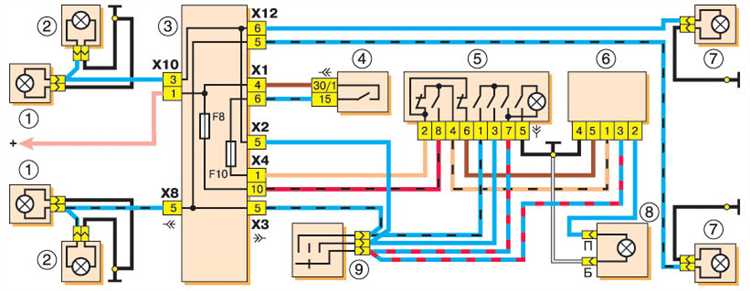

Для правильного подключения поворотников на ВАЗ 2107 необходимо следовать схеме электропроводки. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем соедините провода поворотников с соответствующими контактами на переключателе и реле. Проверьте, чтобы все соединения были надежно закреплены и изолированы. После этого подключите аккумулятор и протестируйте работу поворотников.
Что делать, если поворотники на ВАЗ 2107 не работают после замыкания?
Если поворотники на ВАЗ 2107 не работают после подключения, следует проверить несколько важных моментов. Во-первых, убедитесь, что реле работает корректно и не сгорело. Во-вторых, проверьте предохранитель, возможно, он перегорел. Также стоит проверить проводку на наличие повреждений или коротких замыканий. Если все эти элементы исправны, возможно, проблема в переключателе поворотов.
Как правильно заменить реле поворотов на ВАЗ 2107?
Чтобы заменить реле поворотов на ВАЗ 2107, начните с отключения аккумулятора. Затем найдите реле, которое расположено в подкапотном пространстве или под панелью приборов в зависимости от года выпуска. Отключите старое реле от проводки и установите новое, соблюдая правильность подключения контактов. После установки проверьте работу поворотников и при необходимости отрегулируйте их работу через переключатель.
Как проверить работу поворотников после их замыкания на ВАЗ 2107?
После подключения поворотников на ВАЗ 2107 важно проверить их работу. Для этого включите зажигание и активируйте поворотники, проверив их работу как снаружи, так и изнутри автомобиля. Убедитесь, что лампы поворотников мигают с нормальной частотой и не перегорели. Если все работает правильно, то подключение выполнено корректно. В случае нестабильной работы проверьте реле и проводку.
Что может повлиять на частоту мигания поворотников на ВАЗ 2107?
Частота мигания поворотников на ВАЗ 2107 может изменяться по нескольким причинам. Одной из главных причин является неисправность реле. Также это может быть связано с перегоревшими лампами или нарушением контактов в проводке. Иногда проблема заключается в использовании неподходящих ламп, которые могут влиять на работу системы. Чтобы решить проблему, проверьте реле, лампы и соединения проводов.
