Обрезка 3D тела в AutoCAD – важный инструмент для точной работы с трехмерными моделями. Задача обрезки может быть необходима на различных этапах проектирования, будь то корректировка форм, создание отверстий или удаление ненужных элементов. В AutoCAD для этого используются несколько команд и инструментов, каждый из которых подходит для различных типов 3D объектов и целей.
Для начала важно понимать, что обрезка 3D тела требует точности в выборе плоскости обрезки и правильного использования команд. В AutoCAD можно использовать инструменты, такие как 3D Cutting Plane или команду SUBTRACT, для разделения или удаления частей тела. Обрезка может быть выполнена как на простых фигурах, так и на сложных моделях, включая сборки.
Прежде чем начать, убедитесь, что в рабочем пространстве установлена правильная проекция, чтобы четко видеть все детали тела. Важно также использовать корректное пространство модели и системы координат, чтобы избежать ошибок в процессе обрезки. С помощью инструментов AutoCAD можно настраивать точность обрезки и выполнять операции поэтапно, что позволяет контролировать результат на каждом шаге.
Далее рассмотрим последовательность действий по обрезке 3D тела в AutoCAD. Важно четко следовать инструкциям, чтобы избежать потери данных и неудачных попыток модификации сложных объектов. Мы приведем пример, как обрезать тело с использованием команды 3D Cutting Plane для оптимальной точности и скорости работы.
Настройка рабочей области для обрезки 3D тела в AutoCAD
Перед началом обрезки 3D тела в AutoCAD необходимо правильно настроить рабочую область для эффективного выполнения операций. Для этого потребуется подготовить несколько элементов интерфейса и инструментов программы.
1. Установка 3D-вида
Перейдите в видовые окна и выберите один из стандартных 3D видов (например, «Изометрия» или «Перспектива»). Это позволит вам удобно работать с 3D объектами и точно ориентироваться на их форму и расположение. Чтобы быстро переключиться между видами, используйте команду ViewCube, расположенную в правом верхнем углу экрана.
2. Включение рабочих координат
Для точности обрезки активируйте отображение рабочей системы координат (WCS). Это даст вам возможность ориентировать инструменты и объекты относительно выбранной плоскости. Убедитесь, что индикатор WCS отображается в рабочем пространстве для легкости отслеживания координат.
3. Установка точек обрезки
Для точного выполнения обрезки определите плоскости, по которым будет происходить операция. Используйте команду Section Plane для создания разделяющих плоскостей, которые будут служить основой для обрезки тела. Для дальнейшего удобства введите команду UCS и установите нужную систему координат.
4. Настройка режима отображения объектов
Для улучшения видимости в 3D режиме настройте отображение объектов. Включите режим скрытых линий (Hidden), который помогает увидеть только контуры тела, а также отключите отображение всех несущественных элементов с помощью фильтров слоев. Это значительно повысит скорость работы.
5. Подготовка инструментов обрезки
Перед обрезкой активируйте инструменты, такие как Slice и Trim, которые позволяют точно обрезать 3D тела. Убедитесь, что у вас выбран правильный режим обрезки, чтобы исключить нежелательные изменения объекта.
Использование команды «3D Обрезка» для удаления лишних частей
Команда «3D Обрезка» в AutoCAD позволяет точно и эффективно удалять части 3D тел, которые не требуются в проекте. Этот инструмент полезен при работе с моделями, когда нужно избавиться от лишних элементов или привести объект к нужной форме.
Чтобы воспользоваться командой, выполните следующие шаги:
- Активируйте команду «3D Обрезка». Для этого введите команду SLICE в командной строке или выберите ее в панели инструментов 3D.
- Выберите объект, который нужно обрезать. Это может быть любое 3D тело: куб, сфера, конус и другие.
- После выбора объекта определите плоскость, вдоль которой будет происходить обрезка. Для этого можно использовать инструмент для задания плоскости (например, по трем точкам или по двум линиям).
- Выберите одну или несколько точек, которые будут определять плоскость разреза. Вы также можете задать точные координаты через командную строку для большего контроля.
- После этого программа предложит удалить одну из частей тела, либо обе. Выберите, что именно хотите оставить: часть объекта с одной или другой стороны от плоскости обрезки.
Для достижения точных результатов можно использовать дополнительные опции:
- Для работы с несколькими объектами используйте команду в комбинированном режиме. Выберите несколько объектов перед активацией команды, чтобы обрезать все сразу.
- Используйте опцию для переворота обрезанных частей. Это поможет вам более гибко контролировать форму объекта.
- При необходимости обрезать несколько частей тела, не изменяя его целостности, применяйте несколько последовательных обрезок с разными плоскостями.
Команда «3D Обрезка» позволяет не только удалить лишние части объекта, но и точно контролировать, какие участки сохранятся в модели, что делает этот инструмент незаменимым при проектировании сложных 3D объектов.
Как применить обрезку с помощью плоскости в AutoCAD
Обрезка 3D тела с помощью плоскости в AutoCAD позволяет разделить объект по заданной плоскости, удалив ненужную часть. Чтобы применить эту операцию, нужно воспользоваться командой «SPLIT» или «SLICE», которая автоматически разрезает объект вдоль плоскости.
1. Активируйте команду «SLICE». Для этого введите команду в строку команд или выберите её через меню «Пространство моделирования» → «Редактирование 3D» → «Разделить».
2. Выберите объект, который необходимо разделить. Обратите внимание, что для работы команды «SLICE» объект должен быть 3D телом, а не 2D плоским элементом.
3. Укажите плоскость, вдоль которой будет происходить обрезка. Для этого можно выбрать одну из предустановленных плоскостей (XY, XZ, YZ) или задать собственную с помощью трех точек на экране. Также можно использовать команду «UCS» для изменения пользовательской системы координат и создания плоскости с необходимым углом наклона.
4. После задания плоскости, AutoCAD предложит выбрать, какую часть объекта нужно оставить. Вы можете выбрать одну из частей или обе. Для этого достаточно указать в командной строке соответствующую опцию «Удалить» или «Сохранить».
5. Подтвердите выполнение команды, и объект будет разделен по плоскости. Полученные части можно дальше редактировать или использовать в других операциях моделирования.
Для более точной работы с обрезкой используйте режим «Операция с телом», где можно комбинировать несколько операций, таких как вычитание, объединение и пересечение тел, в том числе и с помощью плоскости.
Советы по точному выбору области для обрезки 3D объектов
При работе с 3D объектами в AutoCAD точность выбора области для обрезки имеет решающее значение для получения нужного результата. Вот несколько ключевых рекомендаций, которые помогут вам выполнить обрезку максимально эффективно.
1. Для начала определите, какие части объекта необходимо оставить, а какие удалить. Это поможет в дальнейшем точно нацелиться на нужную область, а не лишать модель ненужных элементов.
2. Используйте команду «SECTIONPLANE» для создания сечений. Секция позволяет визуализировать, как будет выглядеть обрезанный объект в выбранной области. Применяйте ее до того, как приступить непосредственно к обрезке.
3. Убедитесь, что границы области обрезки расположены в нужной плоскости. Это позволит избежать неравномерных или неожиданных результатов. Если вы работаете с несколькими плоскостями, стоит использовать инструмент «Align» для выравнивания объектов с точностью до миллиметра.

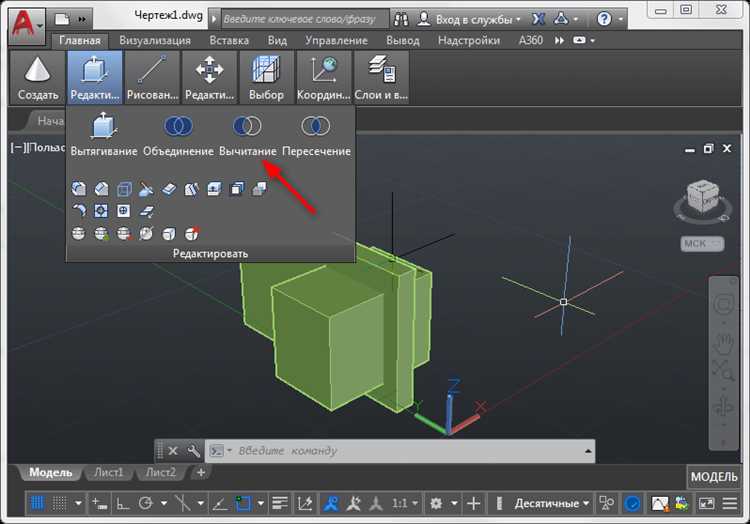

4. При обрезке с использованием команды «SUBTRACT» обязательно убедитесь, что объекты правильно перекрывают друг друга. Это поможет избежать ошибки, когда объект не удаляется из-за неправильной геометрии пересечения.
5. Чтобы точнее определить область обрезки, применяйте функцию «Intersection» для нахождения точек пересечения с другими объектами. Это поможет создать более точные линии сечения, минимизируя вероятность ошибок.
6. Используйте фильтры выбора объектов, чтобы исключить лишние элементы из области обрезки. Например, можно выбрать только объекты, принадлежащие определенному слою или определенной категории, что упростит работу с большим количеством данных.
7. При обрезке сложных форм учитывайте размер рабочей области. Выбирайте область, которая будет адекватно отображаться на экране и позволит вам удобно работать с результатом обрезки.
Тщательно планируйте выбор области для обрезки, ведь ошибка на этом этапе может привести к необходимости повторной работы с моделью.
Решение проблем с лишними поверхностями после обрезки 3D тела
После обрезки 3D тела в AutoCAD могут возникать проблемы с лишними или ненужными поверхностями, которые не только ухудшают вид модели, но и могут повлиять на точность работы. Чтобы устранить эти проблемы, следует применить несколько эффективных методов.
- Удаление лишних поверхностей с помощью команды DELETE:
Если после обрезки остаются ненужные поверхности, используйте команду DELETE для их удаления. Выберите лишнюю поверхность и нажмите Delete на клавиатуре. Это поможет избавиться от нежелательных элементов без воздействия на остальные части модели.
- Использование команды 3DORBIT для проверки модели:
Иногда лишние поверхности скрыты в сложных участках модели. Команда 3DORBIT позволяет повернуть модель в любое положение, что поможет обнаружить скрытые объекты и удалить их.
- Исправление с помощью BOUNDARY:
Если обрезка привела к появлению незамкнутых областей или лишних ребер, используйте команду BOUNDARY для создания замкнутых контуров. Это позволяет точно контролировать геометрию и исключать ненужные поверхности.
- Проверка на наличие самопересечений:
Часто лишние поверхности возникают из-за самопересечений в модели. Используйте команду INTERFERE, чтобы обнаружить пересекающиеся или дублирующие объекты и устранить их.
- Работа с командами JOIN и UNION:
Если после обрезки образуются фрагменты, которые должны быть частью одного объекта, используйте команду JOIN или UNION. Это поможет объединить части модели, избавившись от излишних границ и лишних поверхностей.
- Уточнение границ с помощью TRIM:
Для точного удаления лишних участков используйте команду TRIM. Она позволяет обрезать и корректировать поверхности, удаляя только те части, которые не нужны для дальнейшей работы.
Эти методы помогут вам эффективно справиться с лишними поверхностями после обрезки 3D тела, сохраняя точность и чистоту модели.
Как сохранить измененное 3D тело после обрезки
После выполнения операции обрезки 3D тела в AutoCAD важно правильно сохранить результат, чтобы не потерять данные и не ухудшить качество модели. Сохранение измененного объекта зависит от нескольких шагов, которые помогут сохранить точность и структуру файла.
1. Используйте команду SAVE или SAVEAS для сохранения текущей работы. Если требуется сохранить результат в отдельном файле, используйте SAVEAS, чтобы создать новый файл с изменениями.
2. Если вы хотите сохранить объект в другой 3D-формате (например, STL, DWG, STEP), используйте команду EXPORT. При экспорте выберите нужный формат и уточните параметры экспорта, такие как единицы измерения и ориентация модели.
3. Важно проверить правильность отображения всех частей модели после обрезки. Для этого используйте команду 3DORBIT для вращения модели и убедитесь, что обрезанные части не нарушают целостность объекта.
4. Для создания копий измененного объекта можно использовать команду COPY. Это позволит вам сохранить оригинал и новую версию в одном файле.
5. Для предотвращения случайных ошибок и потери данных после обрезки рекомендуется включить автосохранение. В настройках AutoCAD установите интервал автосохранения, чтобы программа регулярно сохраняла изменения.
Вопрос-ответ:
Можно ли обрезать 3D тело по произвольной плоскости, а не по стандартным координатным осям?
Да, можно. Для этого используется команда `SECTIONPLANE` или операция с UCS (пользовательской системой координат). Сначала создайте нужную плоскость с помощью `SECTIONPLANE`, затем поверните UCS так, чтобы рабочая плоскость совпадала с плоскостью сечения. После этого можно применить команду `SLICE` и указать новую плоскость как направляющую для обрезки. Такой способ позволяет точно задать направление разреза под нужным углом.
Как работает команда SLICE при обрезке 3D тел, и можно ли задать несколько плоскостей сразу?
Команда `SLICE` позволяет разделить 3D тело на части по одной плоскости за раз. Вы задаёте объект, указываете точку на плоскости и направление, куда должно остаться тело (или обе части). Одновременное использование нескольких плоскостей в одной операции не предусмотрено — если нужно сделать несколько сечений, процедуру повторяют для каждой плоскости отдельно.
Чем отличается команда SLICE от команды SECTION при работе с 3D моделями?
Команда `SLICE` физически разделяет или обрезает 3D тело, то есть изменяет геометрию объекта. В отличие от неё, команда `SECTION` создаёт двумерное сечение на основе 3D тела без удаления частей модели. `SECTION` удобна для создания чертежей, а `SLICE` — для подготовки моделей, которые нужно модифицировать, например, перед экспортом или дальнейшей деталировкой.
После обрезки часть модели исчезает. Как оставить обе половины тела после команды SLICE?
Когда вы запускаете `SLICE`, AutoCAD предлагает выбрать, какую часть оставить: одну, вторую или обе. Чтобы сохранить обе части, нужно выбрать опцию `Both`. В некоторых случаях это может быть неочевидно, особенно если работать через командную строку. Также важно не забыть проверить, не включена ли команда UNDO сразу после — это может «отменить» одну из половин, если не сохранить их корректно.
Можно ли использовать стандартные плоскости (XY, YZ, ZX) при обрезке, и как их выбрать быстро?
Да, AutoCAD позволяет быстро обрезать 3D тело по стандартным плоскостям. В команде `SLICE`, после выбора объекта, вы можете использовать опцию `Surface` и затем указать одну из основных плоскостей (XY, YZ или ZX). Это ускоряет работу, если не требуется нестандартное направление разреза. Также можно использовать трехточечный метод (`3points`), если нужно больше контроля над положением плоскости.
