Снятие рулевого колеса на BMW E60 требует аккуратности и точного соблюдения последовательности действий. В этой модели установлен рулевой модуль с подушкой безопасности, управляющей электроникой и кнопками мультимедиа, поэтому любое вмешательство должно выполняться с учётом всех технических нюансов.
Перед началом работ необходимо полностью отключить аккумулятор и подождать не менее 15 минут, чтобы исключить риск срабатывания подушки безопасности. Для доступа к креплениям потребуется TORX T20 и T30, а также тонкая отвёртка или пластиковый инструмент для снятия заглушек. Дополнительно понадобится ключ на 16 или 17 мм для демонтажа основного болта крепления руля.
Важно: перед снятием рекомендуется выставить колёса строго прямо, а рулевое колесо зафиксировать в центральном положении. Это позволит избежать ошибок при установке и сохранит правильное положение шлейфа рулевого управления (SBS). При неправильной установке шлейф может быть повреждён, что приведёт к отказу подушки безопасности или другим сбоям в системе.
Процедура съёма начинается с аккуратного отсоединения подушки безопасности с помощью фиксации двух пружин с тыльной стороны руля. После этого отсоединяются разъёмы и демонтируется центральный болт. Руль снимается с усилием, но без рывков, так как шлицы могут быть повреждены при неправильной технике демонтажа.
Отключение аккумулятора перед началом работ
Перед снятием рулевого колеса на BMW E60 необходимо полностью отключить питание автомобиля, чтобы исключить срабатывание подушки безопасности и повреждение электроники.
- Откройте багажник и снимите крышку отсека аккумулятора, расположенного в правой нише под полом.
- Используйте ключ на 10 мм для ослабления гайки клеммы «минус» (отрицательной).
- Снимите минусовую клемму с аккумулятора и отведите её в сторону, чтобы исключить случайный контакт. Рекомендуется зафиксировать её пластиковым хомутом или изолентой.
- Ожидайте не менее 10 минут перед началом демонтажа руля. Это необходимо для полной разрядки остаточного напряжения в системе SRS (подушки безопасности).
Не отключайте плюсовую клемму – этого достаточно только при работе с высоковольтными компонентами, к которым руль не относится. Все работы проводите в помещении без электростатических разрядов.

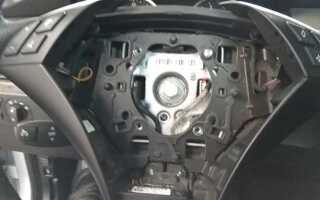

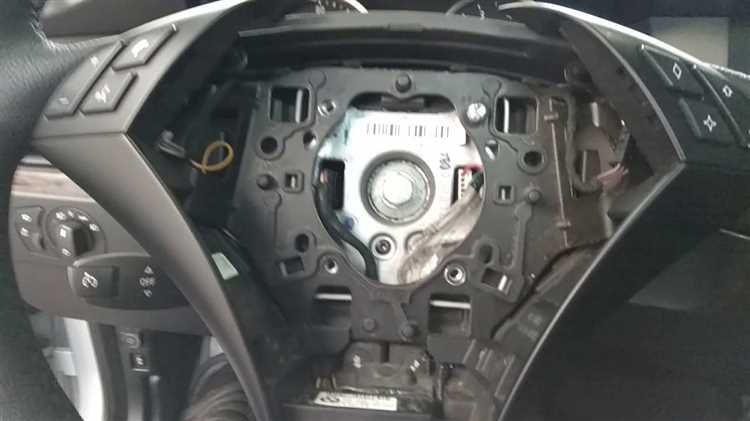

Демонтаж декоративных вставок на руле
Перед снятием декоративных вставок отключите аккумулятор, чтобы исключить случайное срабатывание подушки безопасности. Подождите не менее 10 минут после отключения питания.
На рулевом колесе BMW E60 декоративные вставки крепятся на защёлках и винтах, спрятанных под накладками. Для доступа к креплениям аккуратно подденьте пластиковую заглушку с тыльной стороны рулевого колеса тонкой пластиковой лопаткой. Используйте инструмент с мягким краем, чтобы не повредить покрытие.
После снятия заглушки открутите винты Torx T20, расположенные под ней. Держите инструмент строго по оси винта, чтобы не сорвать шлицы. Снятые винты сложите в отдельную ёмкость.
Осторожно потяните декоративную вставку на себя. Если ощущается сопротивление, проверьте наличие дополнительных защёлок. Не применяйте чрезмерную силу – есть риск сломать пластиковые элементы крепления.
После снятия вставки отсоедините штекеры кнопок управления, если они встроены в элемент. Нажмите фиксатор на разъёме и аккуратно потяните разъём без перекручивания.
Снятие подушки безопасности с руля
Перед началом работ отключите аккумулятор, отсоединив клемму минусовой полярности. Подождите не менее 10 минут, чтобы разрядились конденсаторы в системе SRS.
Поверните руль на 90 градусов влево, чтобы получить доступ к первому отверстию на задней части рулевого колеса. Вставьте тонкую отвёртку или шестигранный ключ в отверстие и аккуратно надавите внутрь до освобождения первого фиксатора.
Поверните руль на 90 градусов вправо и выполните те же действия со вторым отверстием. Подушка должна слегка выдвинуться из посадочного места. Не тяните её резко – внутри подключены шлейфы.
Осторожно приподнимите подушку и отсоедините два разъёма, потянув вверх за фиксирующие клипсы жёлтого цвета. Извлеките подушку и отложите её контактами вверх в безопасное место вдали от источников электромагнитных полей и влаги.
Не допускайте перекручивания или повреждения шлейфа спирального кабеля, расположенного под рулём. При дальнейшей разборке держите центральную часть руля неподвижной.
Отсоединение электрических разъёмов внутри руля
После демонтажа подушки безопасности необходимо аккуратно отсоединить электрические разъёмы, чтобы не повредить проводку и разъёмы управления. Работа требует точности и внимания к маркировке проводов.
- Сначала отключите два жёлтых разъёма подушки безопасности. Для этого аккуратно подденьте фиксатор вверх и потяните разъём на себя. Используйте пластиковую лопатку или тонкую отвёртку с изолированным жалом.
- Следующим отсоединяется чёрный разъём звукового сигнала. Он удерживается простым фиксатором, который нужно слегка нажать перед извлечением.
- Далее – разъёмы кнопок управления на руле. Они расположены по бокам внутри руля, чаще всего – один с правой и один с левой стороны. У каждого – свой цвет и маркировка. Фиксаторы нажимаются внутрь, затем разъём вытягивается без усилий.
- Если руль оснащён подогревом или другими дополнительными функциями, проверьте наличие дополнительных разъёмов. Они могут быть спрятаны глубже в центральной части. Осмотрите внимательно и отсоедините по аналогии, не тяните за провода.
Перед окончательной разборкой убедитесь, что все разъёмы отсоединены. Не допускайте перекоса шлейфа при демонтаже руля. Работа с электроразъёмами проводится только при отключённой АКБ минимум на 15 минут.
Откручивание центрального болта крепления руля
Перед откручиванием болта отключите минусовую клемму аккумулятора и выждите не менее 15 минут, чтобы избежать срабатывания подушки безопасности. После демонтажа подушки (удаляются два торкс-винта сзади рулевого колеса), получите доступ к центральному болту.
Болт имеет внутренний многогранник (Torx E12 или E14, в зависимости от года выпуска). Используйте торцевую головку с удлинителем и трещоткой. Для надежной фиксации рулевого колеса рекомендуется зафиксировать его с помощью ассистента или зажимов, чтобы исключить проворачивание при приложении усилия.
Заводской момент затяжки болта составляет около 62 Н·м. Болт затянут с высоким усилием и часто имеет фиксатор резьбы, поэтому при откручивании потребуется значительное усилие. Важно удерживать руль строго в центральном положении, чтобы избежать смещения рулевого вала или повреждения шлейфа контактной группы (clock spring).
После откручивания болта не извлекайте руль резко. Проверьте метки совмещения на рулевом вале и ступице. Если меток нет, сделайте их маркером заранее, чтобы при установке сохранить исходное положение руля.

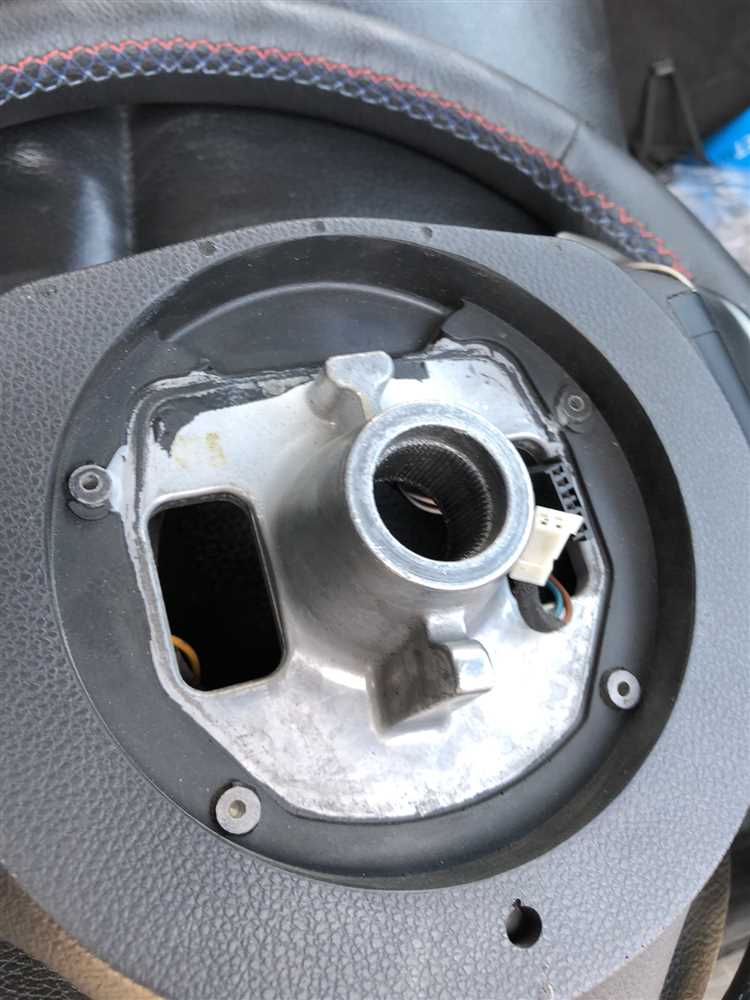

Снятие рулевого колеса с шлицевого вала
Перед снятием убедитесь, что аккумулятор отключён и подушка безопасности демонтирована. Используйте метки совмещения на рулевом валу и ступице рулевого колеса, чтобы сохранить исходное положение после установки.
Ослабьте центральный болт крепления рулевого колеса на 2–3 оборота, не выкручивая его полностью. Это предотвратит резкий сход рулевого колеса с шлицов и исключит повреждение резьбы или травмы.
Потяните руль на себя равномерно, удерживая его обеими руками. Если посадка тугая, используйте резиновый молоток, аккуратно постукивая по задней части обода через деревянный брусок. Избегайте перекосов, чтобы не повредить шлицы.
Не допускайте проворачивания рулевого вала после снятия, чтобы не нарушить положение шлейфа clockspring. При необходимости зафиксируйте вал проволокой или стяжкой.
Вопрос-ответ:
Как правильно снять руль на BMW E60?
Для того чтобы снять руль на BMW E60, вам нужно выполнить несколько шагов. Начните с отключения аккумулятора, чтобы избежать срабатывания подушки безопасности. Затем используйте ключ для снятия крепежа на рулевой колонке. После этого аккуратно снимите подушку безопасности, открутив болты, и отсоедините разъемы. Затем откручиваете центральный болт руля и осторожно снимайте сам руль, избегая повреждений.
Какие инструменты понадобятся для снятия руля на BMW E60?
Для снятия руля на BMW E60 вам понадобятся несколько инструментов: отвертка, ключи на 10 и 13, а также набор для снятия обивки (если нужно). Также важно иметь пинцет для работы с разъемами подушки безопасности, чтобы не повредить их. Подготовьте необходимые инструменты заранее, чтобы процесс снятия прошел без задержек.
Можно ли снять руль на BMW E60 самостоятельно?
Да, снять руль на BMW E60 можно самостоятельно, если у вас есть базовые навыки работы с автомобилем и необходимые инструменты. Однако важно помнить, что работа с подушкой безопасности требует осторожности. Если вы не уверены в своих силах, лучше обратиться к специалисту, чтобы избежать повреждения системы безопасности автомобиля.
Как отключить подушку безопасности перед снятием руля на BMW E60?
Отключение подушки безопасности перед снятием руля очень важно для вашей безопасности. Начните с отключения аккумулятора, чтобы не было риска случайного срабатывания. Затем открутите болты крепления подушки безопасности с обратной стороны руля, аккуратно отсоедините разъемы и снимите саму подушку. Держитесь за края подушки и избегайте давления на ее центральную часть.
Какие могут быть проблемы при снятии руля на BMW E60?
При снятии руля на BMW E60 могут возникнуть несколько проблем. Одна из самых частых — это защемление болтов подушки безопасности или сложность с отсоединением разъемов, особенно если они слишком туго сидят. Также иногда могут возникнуть трудности с снятием самого руля из-за коррозии на крепежных элементах. В таких случаях стоит использовать проникающую смазку или обратиться к профессионалу, чтобы избежать повреждений.
Как правильно снять руль на BMW E60, не повредив элементы управления?
Для того чтобы снять руль на BMW E60, сначала необходимо отключить аккумулятор автомобиля, чтобы избежать случайного срабатывания подушек безопасности. Затем снимите пластиковую крышку на подушке безопасности и открутите болты, удерживающие подушку. После этого отсоедините разъем подушки безопасности и отсоедините руль, открутив центральный болт, который крепит руль к валу. Будьте осторожны, чтобы не повредить контактную ленту под рулем, так как она используется для подушки безопасности и других функций.
Нужно ли снимать подушку безопасности перед снятием руля на BMW E60?
Да, подушка безопасности должна быть снята перед тем, как приступить к демонтажу руля на BMW E60. Это необходимо для того, чтобы предотвратить её случайное срабатывание в процессе работы. Для этого аккуратно снимите крышку, закручивающую подушку безопасности, и отключите её разъем. Снятие подушки безопасности требует внимательности, так как любые повреждения системы могут привести к ее неисправности.
