Где стоит датчик давления масла на ваз 2114

На автомобилях ВАЗ 2114 датчик давления масла выполняет ключевую функцию – он отслеживает уровень давления масла в системе смазки двигателя и передаёт информацию на приборную панель. Его неисправность или неправильное подключение может привести к игнорированию критических изменений давления, что чревато перегревом и износом двигателя.

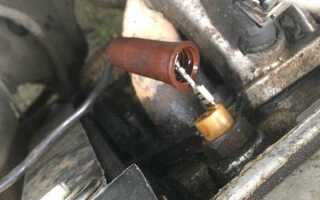

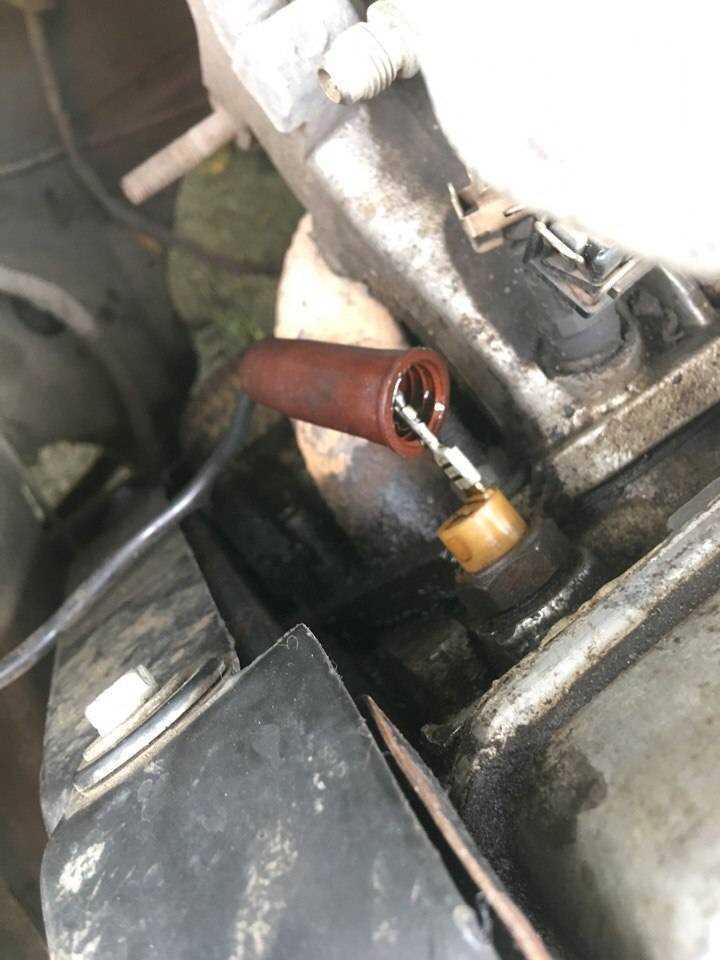

Датчик установлен на блоке двигателя, в районе масляного фильтра. Точное расположение – с правой стороны по ходу движения автомобиля, ближе к задней части силового агрегата. Он вкручен в резьбовое отверстие масляной магистрали и имеет электрический разъём с одним проводом, который идёт к контрольной лампе на приборной панели.

Для доступа к датчику необходимо снять воздушный фильтр и, при необходимости, отвести в сторону патрубки системы охлаждения. При демонтаже и установке важно использовать ключ на 21 мм и соблюдать момент затяжки не более 15 Н·м, чтобы не повредить резьбу в блоке двигателя. Замена датчика производится на холодном двигателе при полностью слитом масле или с предварительным перекрытием масляной магистрали, чтобы избежать утечки.

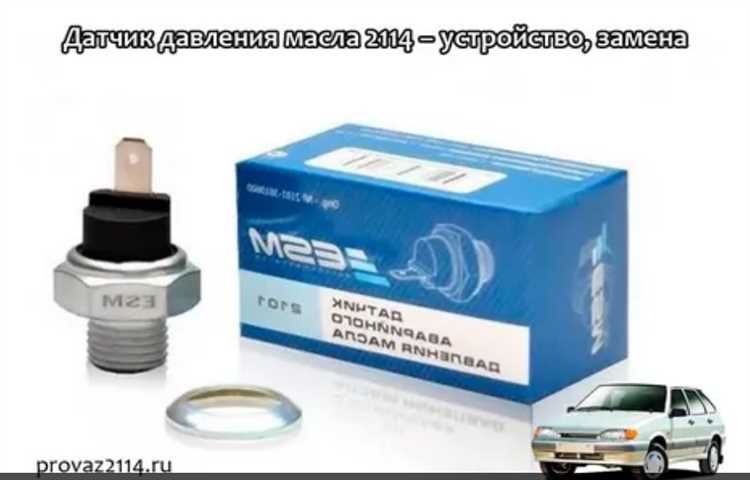

Использование оригинального датчика, рекомендованного заводом-изготовителем, гарантирует корректную работу системы контроля давления. Неоригинальные аналоги могут иметь отличия в характеристиках срабатывания и резьбовом соединении, что приводит к ошибкам в индикации и утечке масла.

Где находится датчик давления масла на двигателе ВАЗ 2114

Датчик давления масла на ВАЗ 2114 расположен на блоке цилиндров, в районе масляного фильтра. Конкретно – с правой стороны двигателя, ближе к щиту моторного отсека. Установлен он в резьбовое отверстие рядом с переходником системы смазки.

Для доступа потребуется снять корпус воздушного фильтра и отвести в сторону жгут проводов. Подключение к датчику осуществляется через одиночный контакт с пластиковым разъемом. Перед демонтажем важно обесточить аккумулятор и слить часть масла, чтобы избежать вытекания при выкручивании.

Если двигатель оснащён системой инжекторного типа, ориентиром для поиска служит алюминиевая площадка, на которой крепится фильтр. Датчик закручен в канал, через который масло поступает в магистраль. При установке нового элемента используется уплотнительное кольцо, затяжка выполняется с умеренным усилием, чтобы избежать повреждения резьбы.

Какой ключ нужен для откручивания датчика давления масла

Для снятия датчика давления масла на ВАЗ 2114 используется накидной или торцевой ключ на 21 мм. Именно такой размер соответствует шестиграннику основания датчика. Использование разводного ключа не рекомендуется – высокая вероятность повредить корпус датчика или сорвать грани.

При замене датчика удобно применять торцевую головку с удлинителем и трещоткой – это обеспечивает доступ к элементу, особенно при установленном впускном коллекторе. Если доступ ограничен, подходит специальная головка с прорезью под провод.

Ниже представлены подходящие типы ключей:

Перед демонтажем отключается провод питания. Работу желательно проводить на остывшем двигателе, чтобы избежать ожогов и повреждения резьбы. После установки нового датчика затяжка выполняется с усилием не более 25 Н·м.

Признаки неисправности датчика давления масла

Основной признак – постоянно горящий или мигающий индикатор давления масла на приборной панели при рабочем двигателе. Особенно важно обратить внимание, если лампа загорается на холостом ходу и тухнет при увеличении оборотов. Это может указывать на нестабильную работу датчика или нарушения в электропроводке.

Еще один симптом – отсутствие реакции индикатора при включении зажигания. В норме лампа должна загораться кратковременно. Если этого не происходит, возможен обрыв в цепи или выход датчика из строя.

Периодическое срабатывание сигнала давления масла при полностью исправной системе смазки также свидетельствует о неисправности датчика. Это можно проверить, подключив механический манометр для контроля реального давления.

Подтекание масла в районе установки датчика указывает на повреждение резьбы или прокладки, а также возможную трещину в корпусе самого датчика. При наличии следов масла на разъеме требуется немедленная замена.

Как добраться до датчика без демонтажа других узлов

Датчик давления масла на ВАЗ 2114 расположен на задней части блока цилиндров, ближе к моторному щиту, в районе масляного фильтра. Чтобы получить к нему доступ, открой капот и осмотри область между двигателем и перегородкой моторного отсека с водительской стороны.

Для доступа потребуется короткая трещотка с удлинителем и головкой на 21 мм. Работать удобнее сверху, стоя с левой стороны двигателя. Перед началом убедись, что двигатель остыл, чтобы избежать ожогов и упростить выкручивание. Отсоедини клемму аккумулятора для безопасности.

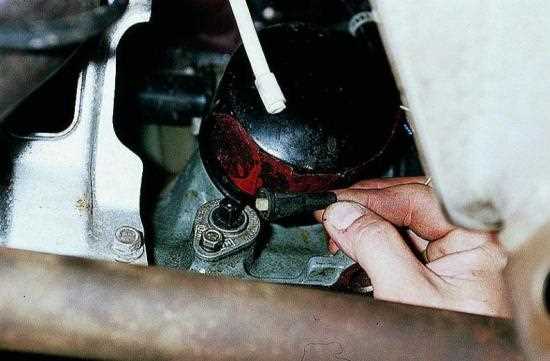

Освободи пространство, отведя в сторону жгут проводки, и аккуратно отсоедини разъём от датчика, нажав на фиксатор. Удлинитель должен проходить между элементами впускного коллектора и щита. Работай медленно, избегая чрезмерного усилия, чтобы не повредить резьбу на корпусе двигателя.

После откручивания датчика проверь уплотнительное кольцо или шайбу. Установка нового датчика производится в обратном порядке. Затягивай с умеренным усилием, чтобы исключить утечку масла и не сорвать резьбу.

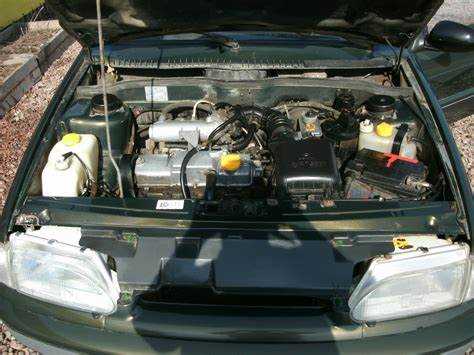

Визуальные ориентиры для поиска датчика под капотом

Датчик давления масла на ВАЗ 2114 расположен на блоке цилиндров, ближе к масляному фильтру. Чтобы точно его найти, ориентируйтесь на следующие элементы:

• Откройте капот и найдите двигатель. Датчик находится с левой стороны двигателя (по ходу движения автомобиля), ниже уровня головки блока.
• Обратите внимание на масляный фильтр – он установлен вертикально или под углом на блоке цилиндров. Датчик размещён рядом, ближе к щиту моторного отсека.
• Ищите компактный металлический цилиндр с одним проводом, подключённым через клемму. Обычно провод идёт от основной косы, закреплён пластиковой стяжкой.
• Поверхность датчика может быть покрыта тонким слоем масла – это помогает отличить его от других элементов.
• Если доступ затруднён сверху, удобно просматривать зону датчика снизу, через нишу переднего правого колеса, сняв пластиковую защиту (если установлена).

Перед началом работ рекомендуется отключить минусовую клемму аккумулятора и подождать остывания двигателя, так как область вокруг датчика часто нагревается.

Совместим ли датчик с другими моделями ВАЗ

Тем не менее, важно учитывать, что у разных моделей могут быть различия в электрических характеристиках датчиков. Например, на ВАЗ 2114 используется датчик с сопротивлением 1 кОм, в то время как на ВАЗ 2107 – 2 кОм. При установке датчика с другим сопротивлением могут возникнуть проблемы с правильным отображением давления на приборной панели.

Кроме того, даже если крепление и резьба совпадают, для некоторых моделей может потребоваться дополнительная адаптация проводки или установка переходников, чтобы обеспечить правильную работу датчика в другой системе. Поэтому, перед заменой датчика на аналогичный с другой модели, рекомендуется свериться с техническими характеристиками и схемой подключения для предотвращения неисправностей.

Если ваш автомобиль оснащён системой, требующей датчика с определённой характеристикой сигнала, лучше не использовать универсальные аналоги без предварительной проверки их совместимости с электроникой машины.

Вопрос-ответ:

Где находится датчик давления масла на ВАЗ 2114?

Датчик давления масла на ВАЗ 2114 располагается на блоке двигателя, обычно с левой стороны, возле масляного фильтра. Для его установки используется резьбовое соединение. Это место было выбрано для удобства подключения и точности измерений давления масла в системе.

Как проверить работоспособность датчика давления масла на ВАЗ 2114?

Для проверки датчика давления масла нужно подключить диагностическое оборудование или воспользоваться манометром для замера давления масла напрямую в системе. Если при рабочем двигателе показания давления на приборной панели остаются низкими или отсутствуют, скорее всего, датчик неисправен.

Можно ли заменить датчик давления масла на ВАЗ 2114 самостоятельно?

Да, замену датчика давления масла можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем. Для этого потребуется снять старый датчик, используя подходящий инструмент, и установить новый на его место, при этом важно следить за герметичностью соединения, чтобы избежать утечек масла.

Что делать, если на ВАЗ 2114 горит лампочка давления масла?

Если на приборной панели загорается лампочка давления масла, это может означать низкое давление в системе, что может быть связано с неисправностью датчика или самой системы смазки. Рекомендуется немедленно остановить автомобиль и проверить уровень масла, а также состояние датчика давления. Если уровень масла нормальный, нужно провести диагностику датчика и системы масла для исключения более серьезных проблем.

Как часто следует проверять датчик давления масла на ВАЗ 2114?

Датчик давления масла не требует регулярного контроля, если только не возникают проблемы с показаниями на приборной панели. Однако рекомендуется проверять его работоспособность при каждом обслуживании автомобиля, например, при замене масла, чтобы убедиться, что система работает корректно и своевременно выявить возможные неисправности.

Где расположен датчик давления масла на ВАЗ 2114?

Датчик давления масла на ВАЗ 2114 находится на блоке двигателя, в районе масляного фильтра. Для доступа к нему, обычно требуется снять защиту картера или другие элементы, чтобы облегчить работу. Его размещение связано с необходимостью точного контроля давления масла в системе и обеспечения стабильной работы двигателя.

Как проверить датчик давления масла на ВАЗ 2114?

Для проверки датчика давления масла на ВАЗ 2114 следует сначала отключить аккумулятор и убедиться в отсутствии давления масла в системе. После этого можно открутить датчик и проверить его визуально на наличие повреждений, загрязнений или следов масла. Также, с помощью манометра, можно измерить давление масла на этом участке, чтобы убедиться, что оно соответствует нормам. Если результаты проверки показали аномалии, возможно, потребуется заменить датчик.
