Как подключить противотуманки на ваз 2114

Противотуманные фары на ВАЗ 2114 – не декоративный элемент, а важный компонент системы освещения, улучшающий видимость в условиях плохой погоды. Заводская комплектация не всегда предусматривает их наличие, поэтому установка и подключение требуют внимательного подхода и точного соблюдения схемы.

Для подключения противотуманных фар потребуется: реле на 4 контакта, предохранитель на 15 А, кнопка включения с фиксацией, комплект проводов с клеммами и сами фары. Также необходимо иметь базовые инструменты: крестовую отвёртку, ключ на 10, бокорезы и изоленту.

Электросхема подключения включает следующие элементы: питание от аккумулятора через предохранитель, подача напряжения на реле, управление с кнопки в салоне, проводка к фарам и надёжное заземление. Неправильное соединение может привести к короткому замыканию или перегоранию проводки, поэтому важно соблюдать последовательность шагов и проверять каждый контакт.

Подключение должно осуществляться только при отключённой минусовой клемме аккумулятора. Все соединения изолируются термоусадкой или изолентой, а провода прокладываются вдоль штатных жгутов во избежание перегрева или механического повреждения. Установка реле осуществляется в монтажном блоке под капотом, а кнопку удобно разместить на панели рядом с органами управления светом.

Как подключить противотуманки на ВАЗ 2114: пошаговая инструкция

Для установки противотуманных фар на ВАЗ 2114 потребуется минимальный набор инструментов и комплектующие: сами фары, реле, предохранитель на 15 А, монтажные провода, кнопка включения (штатная или универсальная).

1. Отключить минусовую клемму аккумулятора во избежание короткого замыкания.
2. Установить противотуманные фары в предусмотренные штатные места переднего бампера. Зафиксировать крепежными элементами.
3. Проложить провода от каждой фары к точке соединения под капотом. Использовать гофру для защиты от влаги и перегрева.
4. Кнопку установки в салоне подключить к зажиганию или к габаритам, если требуется включение фар только при включенном освещении.
5. Проверить надежность всех соединений, изолировать открытые участки термоусадкой или изолентой.
6. Подключить аккумулятор и проверить работу системы: при включении кнопки противотуманные фары должны загораться одновременно.

Допустимо подключение через штатный блок предохранителей, если предусмотрены соответствующие контакты и реле. При использовании нестандартной схемы обязательно проверять номиналы всех элементов и исключать перегрузки проводки.

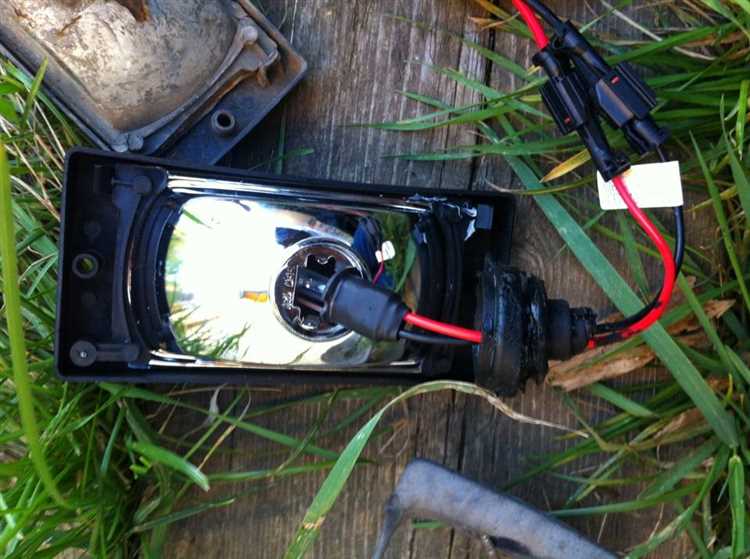

Выбор и подготовка противотуманных фар для установки

Для ВАЗ 2114 подходят фары с креплением под штатные посадочные места в нижней части переднего бампера. Рекомендуемый тип лампы – H3, мощность – 55 Вт. Установка более мощных ламп увеличивает нагрузку на проводку и может вызвать перегрев. Световой поток должен быть не менее 1000 люменов, цветовая температура – в пределах 3000–4300 К для лучшей видимости в тумане.

Корпус противотуманной фары должен быть герметичным, с классом защиты не ниже IP54. Оптимальный материал – алюминиевый сплав или термостойкий поликарбонат. Светорассеивающее стекло – только каленое, устойчивое к механическим повреждениям и воздействию дорожных реагентов.

Перед установкой:

1. Проверить комплектность: наличие фишек подключения, реле на 4 контакта (30/85/86/87), кнопки управления с фиксацией, предохранителя 15 А.

2. Протестировать лампы на отдельном источнике питания. При включении не должно быть мерцания или перегрева.

3. Все соединения обработать токопроводящей смазкой или аэрозольным антикоррозийным составом.

Прокладка проводки от фар до монтажного блока

От каждой противотуманной фары протягивается отдельный провод «плюс» к монтажному блоку. Используется медный провод сечением 1,5 мм². Контакты на фарах обжимаются клеммами типа «мама» и изолируются термоусадочной трубкой.

Провод укладывается по штатной трассе моторного отсека – вдоль жгута, идущего от фар к левой стороне моторного щита. Для защиты от повреждений используется ПВХ-гофра диаметром 10 мм. Крепление осуществляется нейлоновыми стяжками через каждые 20–25 см.

В точке входа в салон через штатное уплотнённое отверстие прокладывается жгут в монтажный блок. Обязательное условие – герметизация ввода силиконом или резиновым уплотнителем. Питание от противотуманок подключается к реле через предохранитель 15 А, установленный в отдельный держатель.

Масса от каждой фары соединяется с ближайшей точкой кузова. Используются кольцевые клеммы и болтовое соединение с зачищенным до металла участком. Контакт обрабатывается антикоррозионной пастой.

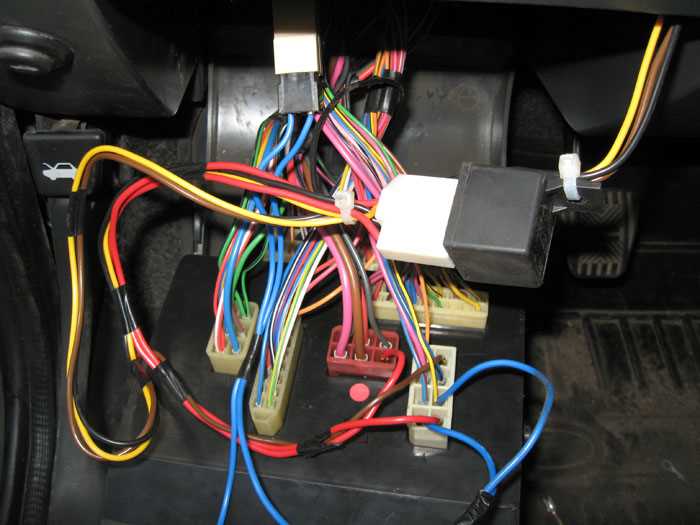

Подключение реле и предохранителя в штатные разъёмы

Для подключения противотуманных фар на ВАЗ 2114 используется штатная монтажная колодка, расположенная в блоке предохранителей под капотом. Заводом предусмотрены места под реле и предохранитель, что упрощает установку без доработки проводки.

Установите реле в гнездо К4 на монтажном блоке. Это место предназначено именно для противотуманок. Используется стандартное четырёхконтактное реле с маркировкой 752.3747 или аналогичное. Контакты реле распределяются следующим образом:

Предохранитель устанавливается в гнездо F10. Номинал – 15 А. При использовании ламп H3 мощностью 55 Вт на каждую фару этого значения достаточно для защиты цепи от перегрузки.

После установки реле и предохранителя проверьте наличие питания на выходе 87 при включении кнопки. Если сигнал отсутствует – проверьте контактность в колодке и исправность кнопки включения ПТФ в салоне.

Установка кнопки включения противотуманок в салоне

Для подключения противотуманок на ВАЗ 2114 важно правильно установить кнопку включения в салоне. Обычно для этого используется стандартная кнопка, подходящая для модели, но возможно и использование универсальных вариантов. Рассмотрим процесс пошагово.

Шаг 1: Подготовка

Перед установкой отключите аккумулятор, чтобы избежать короткого замыкания или случайного замыкания цепей при работе с электрической проводкой. Откройте центральную консоль, используя отвертки для снятия панели, чтобы получить доступ к месту для установки кнопки.

Шаг 2: Выбор места для установки

Обычно кнопка для противотуманок устанавливается на центральной консоли, рядом с регуляторами отопления или климат-контроля. Выберите место, которое будет удобно для управления, но не будет мешать другим элементам управления.

Шаг 3: Подключение проводки

Для подключения кнопки необходимо найти подходящие провода. Противотуманки подключаются через реле, которое активируется при нажатии на кнопку. Важно правильно соединить провода: один провод идет на реле, второй – на массу, а третий подключается к выключателю фар. Используйте клеммные колодки для надежного соединения проводов.

Шаг 4: Установка кнопки

После подключения проводки установите кнопку в подготовленное отверстие на панели. Зафиксируйте кнопку с помощью креплений или защелок, если они предусмотрены. Убедитесь, что кнопка легко нажимается, и не задевает другие элементы.

Шаг 5: Проверка работы

Подключите аккумулятор и проверьте работу кнопки. Нажмите на кнопку, чтобы проверить, включаются ли противотуманки. Если светодиоды на кнопке загорятся, это означает, что все подключено правильно.

Шаг 6: Завершение установки

После того как кнопка будет установлена и проверена, закрепите центральную консоль на место. Убедитесь, что все элементы зафиксированы надежно и не скрипят при движении. Закрыть панели можно после окончательной проверки работы системы.

Подключение массы и проверка цепи на замыкание

Перед началом подключения противотуманок важно правильно подключить массу. Для этого необходимо выбрать подходящий болт или место на кузове, которое обеспечит хороший контакт с металлической частью автомобиля. Обратите внимание, что масса должна быть подключена в непосредственной близости от блока предохранителей или аккумулятора для минимизации потерь напряжения.

Используйте качественный провод с сечением не менее 1.5 мм², чтобы избежать перегрева и плохого контакта. Зафиксируйте провод к металлической части кузова с помощью болта и гайки, предварительно зачистив место установки от краски и загрязнений для обеспечения надежного соединения.

После подключения массы проведите проверку цепи на замыкание. Для этого установите мультиметр в режим проверки сопротивления (или прозвонки). Подключите один щуп мультиметра к положительному контакту противотуманок, а второй – к массе. Если мультиметр показывает короткое замыкание (пищит или показывает нулевое сопротивление), это свидетельствует о проблемах в проводке или неправильно подключенной цепи.

Также проверьте все соединения и изоляцию проводов на наличие повреждений или перегибов. Часто замыкание происходит из-за контакта проводов с металлическими частями, поэтому следует внимательно осмотреть их на всем протяжении.

Если при проверке все в порядке, можно приступать к подключению противотуманок к системе питания. При этом следует убедиться, что предохранители соответствуют мощности подключаемых ламп, чтобы избежать перегрузки цепи.

Проверка работы противотуманок и устранение возможных неполадок

Проверка работы противотуманок на ВАЗ 2114 – важный этап для уверенности в их исправности. При возникновении проблем с освещением следует сразу провести диагностику и устранить неисправности.

Перед тем как приступать к проверке, убедитесь, что фары включены, а аккумулятор автомобиля в хорошем состоянии. Далее следуйте пошаговой инструкции:

1. Проверка ламп: Начните с визуального осмотра ламп. Если одна из ламп повреждена или не горит, замените ее на новую. Для этого используйте оригинальные или совместимые лампы, соответствующие номинальной мощности.
2. Проверка предохранителя: Найдите предохранитель противотуманок в блоке предохранителей. Если он перегорел, замените его на аналогичный по характеристикам. Проверку предохранителя можно также выполнить с помощью тестера или мультиметра.
3. Проверка проводки: Осмотрите проводку от блока предохранителей до фар. Порванные или поврежденные провода могут стать причиной отсутствия питания. Если проводка повреждена, ее необходимо починить или заменить.
4. Проверка реле: Противотуманки могут не работать из-за неисправного реле. Для проверки реле нужно его снять и протестировать с помощью мультиметра или заменить на новое. Реле должно четко срабатывать при включении противотуманок.
5. Проверка переключателя: Если лампы горят, но свет от них слабый, возможно, проблема в переключателе на рулевой колонке. Его можно протестировать с помощью мультиметра. Если переключатель неисправен, его следует заменить.

Если после выполнения всех этих шагов противотуманки все равно не работают, возможно, проблема в электросхеме или в самом блоке управления. В таком случае потребуется помощь квалифицированного специалиста для более глубокой диагностики и ремонта.

Вопрос-ответ:

Как подключить противотуманки на ВАЗ 2114?

Для подключения противотуманных фар на ВАЗ 2114, вам нужно будет следовать нескольким шагам. Сначала потребуется снять передний бампер и установить сами противотуманки в соответствующие места. Затем нужно провести проводку от фары к блокам предохранителей и подключить реле. Важно правильно соединить провода, чтобы избежать короткого замыкания. Также потребуется подключить выключатель для управления туманками, который можно установить на место старого переключателя. После завершения работы важно проверить работоспособность всех систем.

Какие инструменты понадобятся для установки противотуманок на ВАЗ 2114?

Для установки противотуманок на ВАЗ 2114 вам понадобятся следующие инструменты: отвертки (крестовая и плоская), гаечный ключ или головка для снятия креплений, паяльник или клеммники для соединения проводов, а также мультиметр для проверки подключения электрической цепи. Также стоит иметь под рукой изоленту и термоусадочные трубки для защиты проводов от повреждений и влаги.

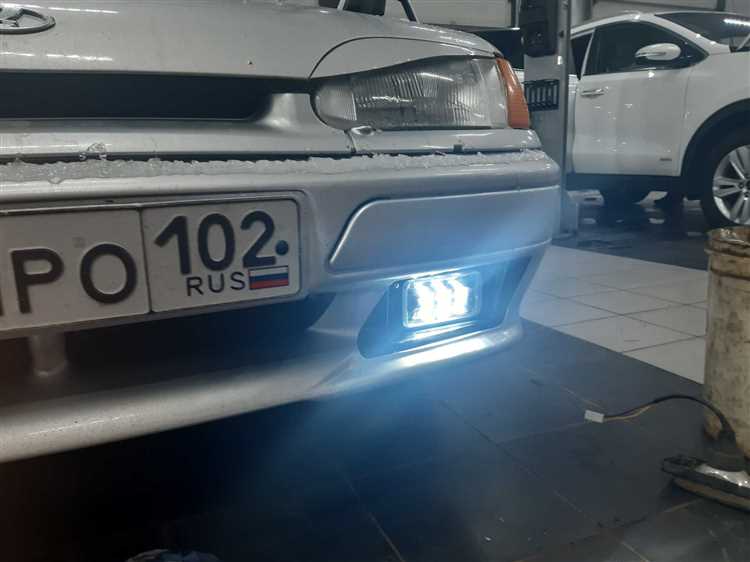

Где на ВАЗ 2114 установить противотуманки?

На ВАЗ 2114 противотуманки устанавливаются в специальные отверстия в переднем бампере, которые расположены ниже основного освещения. Если в вашем бампере нет готовых мест для противотуманок, их можно аккуратно вырезать, используя шаблон. Важно правильно отрегулировать угол наклона фар, чтобы избежать ослепления встречных водителей.

Как подключить проводку для противотуманок на ВАЗ 2114?

Для подключения проводки противотуманок на ВАЗ 2114 необходимо провести провод от каждой противотуманки к реле и от реле к предохранителю в блоке предохранителей. Подключение реле должно быть через замок зажигания, чтобы фары включались только при работающем двигателе. Рекомендуется использовать провод с сечением не менее 1.5 мм² для надежности и безопасности работы системы.

Можно ли установить противотуманки на ВАЗ 2114 без установки реле?

Установка противотуманок без реле на ВАЗ 2114 возможна, но это небезопасно. Реле необходимо для того, чтобы ограничить нагрузку на проводку и выключатель, а также обеспечить правильную работу системы. Без реле фары могут работать нестабильно, что может привести к перегреву проводки и даже короткому замыканию. Поэтому рекомендуется обязательно устанавливать реле для нормальной работы противотуманок.

Какие материалы мне понадобятся для установки противотуманок на ВАЗ 2114?

Для установки противотуманок на ВАЗ 2114 вам понадобятся следующие материалы и инструменты: противотуманные фары, реле, проводка, выключатель для противотуманок, предохранители, а также инструменты для демонтажа элементов кузова (отвертки, гаечные ключи). Также не забудьте приобрести необходимые крепежи для установки фар в штатные места.

Как подключить проводку для противотуманок на ВАЗ 2114?

Для подключения проводки необходимо сначала установить фары в подготовленные места на бампере. Затем, используя проводку, подключите каждый кабель к соответствующим контактам фар. Реле устанавливается в моторном отсеке, после чего подключается к аккумулятору, а также к фаре через предохранитель. Включатель для противотуманок монтируется в салоне, на месте старого выключателя или в специально отведенном месте на панели. Не забудьте проверить все соединения на отсутствие короткого замыкания и надежность креплений.
