Карбюратор ВАЗ 2106 – это модель типа ДААЗ-2107, установленная на большинстве автомобилей этой серии. Он обеспечивает подачу топливной смеси в цилиндры двигателя, и от его правильной настройки напрямую зависит стабильность холостого хода, расход топлива и общая динамика машины.
Нарушение заводских регулировок приводит к рывкам, нестабильной работе мотора и перерасходу бензина. Основные признаки неправильной настройки: обороты «плавают», двигатель глохнет на прогретом холостом ходу, а из выхлопной трубы ощущается резкий запах бензина.
Для самостоятельной регулировки понадобится шлицевая отвёртка, тахометр (можно использовать встроенный), а также доступ к прогретому двигателю. Работы выполняются на заведённой машине при температуре охлаждающей жидкости не ниже 80 °C. Основное внимание уделяется винтам качества и количества смеси, расположенным на передней части карбюратора.

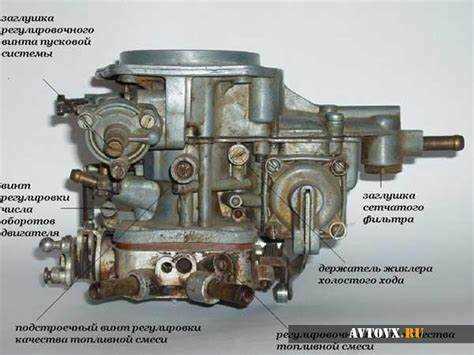

Винт количества регулирует обороты холостого хода. Его поворот по часовой стрелке снижает обороты, против – увеличивает. Винт качества изменяет соотношение воздуха и топлива: закручивание обедняет смесь, выкручивание – обогащает. Оптимальный режим – максимальные обороты без провалов и запаха бензина из выхлопа.
После завершения регулировки необходимо заглушить двигатель и запустить его повторно. Обороты должны быть стабильными, без дерганий и вибраций. При необходимости процедуру корректировки повторяют с минимальными изменениями положения винтов – в пределах ¼ оборота.

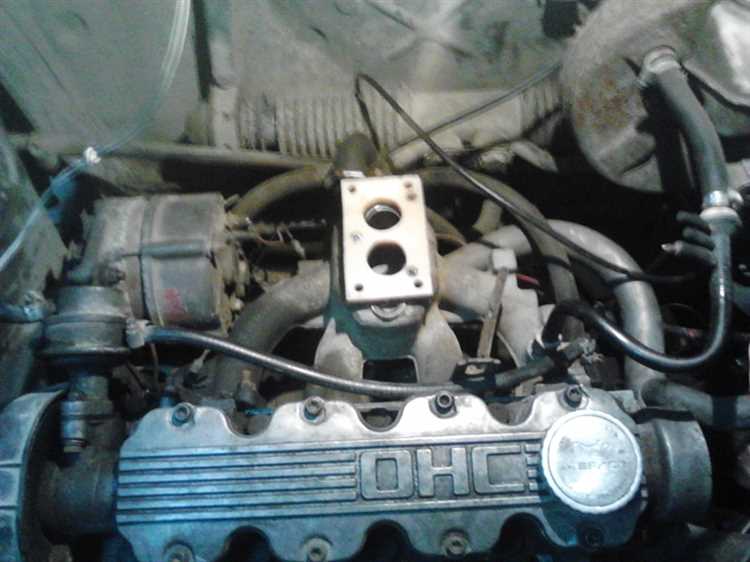

Как подготовить карбюратор ВАЗ 2106 к регулировке
Перед началом регулировки убедитесь, что двигатель прогрет до рабочей температуры – не менее 80°C. Холодный мотор даст некорректные результаты при настройке.
Отключите систему подачи дополнительного воздуха. Проверьте герметичность всех вакуумных шлангов, особенно между карбюратором и трамблёром. Подсос воздуха через трещины или ослабленные хомуты исказит регулировку.
Очистите внешний корпус карбюратора от пыли и грязи. Для этого используйте мягкую кисть и аэрозольный очиститель. Следите, чтобы загрязнения не попали внутрь при снятии крышки или регулировке винтов.
Проверьте уровень топлива в поплавковой камере. Он должен находиться на 23–25 мм от верхнего края корпуса при снятой крышке. При отклонении потребуется корректировка положения язычка поплавка.
Убедитесь, что винты качества и количества смеси не заклинившие и вращаются без усилий. Если есть заедания, обработайте резьбу проникающей смазкой и аккуратно разработайте, не повреждая посадочные места.
Проверьте зазор в дроссельной заслонке первой камеры при закрытом положении. Он должен быть около 0,85 мм. Больший зазор приведёт к переобогащению смеси на холостом ходу.
Отсоедините трос подсоса и убедитесь, что он свободно возвращается в исходное положение. Заклинивший механизм мешает точной настройке холостого хода.
Перед регулировкой обязательно отключите электромагнитный клапан на карбюраторе. Подача питания должна быть стабильной, без перебоев – проверьте контакты и массу на корпусе.
Снимите воздушный фильтр. Очистите посадочную поверхность и проверьте, чтобы прокладка не была повреждена. Подсос воздуха в этом месте часто вызывает нестабильную работу двигателя.

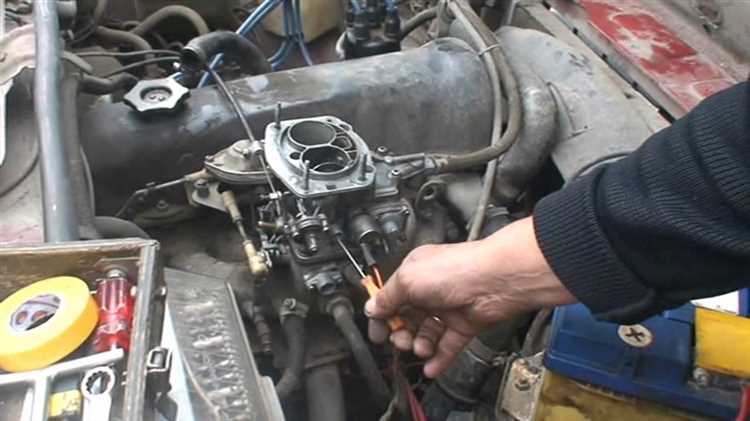

Настройка уровня топлива в поплавковой камере
Правильный уровень топлива в поплавковой камере карбюратора ВАЗ 2106 напрямую влияет на стабильность работы двигателя и расход топлива. Для карбюраторов типа ДААЗ 2107-1107010 (применяемых на ВАЗ 2106) оптимальный уровень составляет 23,0 ± 1,0 мм от плоскости разъёма крышки до поверхности поплавка при закрытом клапане и без прокладки.
Для начала необходимо снять карбюратор, очистить его и снять верхнюю крышку. Измерение проводится при вертикальном положении крышки, когда язычок поплавка касается шарика запорной иглы, но не сжимает его. Линейкой или штангенциркулем измеряется расстояние от плоскости разъёма крышки до нижней части поплавка.
Если уровень отклоняется от нормы, его регулируют подгибанием металлического язычка поплавка. При увеличенном уровне – язычок подгибают вверх, при пониженном – вниз. Поплавок должен свободно перемещаться без перекосов и задевания стенок камеры.
После регулировки крышку устанавливают обратно с новой прокладкой, карбюратор собирается и ставится на место. После запуска двигателя проверяется устойчивость холостого хода и отсутствие провалов при резком нажатии на педаль газа. При необходимости повторно корректируется уровень.

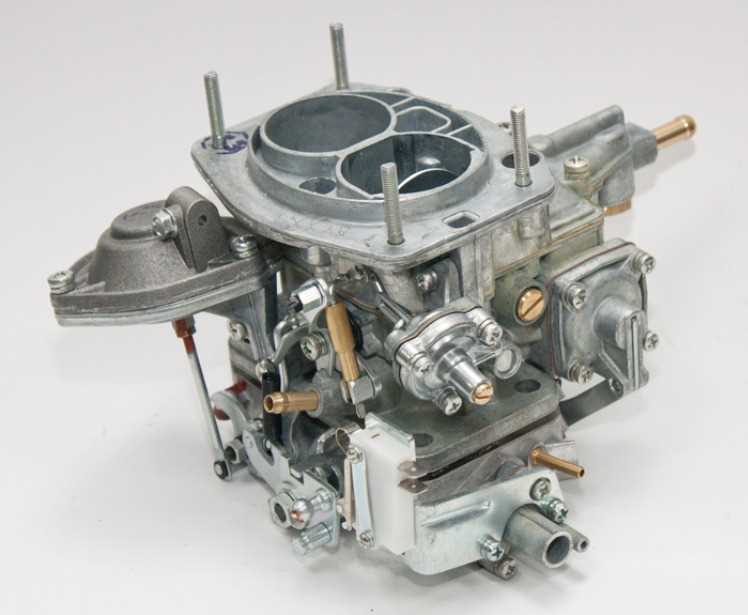

Регулировка качества и количества смеси на холостом ходу
Для точной настройки карбюратора на ВАЗ 2106 необходим прогретый до рабочей температуры двигатель. Винт качества смеси отвечает за соотношение топлива и воздуха, винт количества – за скорость холостого хода. Оба винта расположены на корпусе карбюратора: винт качества ближе к двигателю, винт количества – ближе к воздушному фильтру.
Порядок регулировки:
1. Завести двигатель, прогреть до 85–90 °C. Включить фары или обогрев стекла для имитации нагрузки.
2. Повернуть винт качества по часовой стрелке до снижения оборотов и появления неровной работы. Затем медленно крутить против часовой до устойчивой работы и максимальных оборотов.
3. Винтом количества уменьшить обороты до 800–900 об/мин (на тахометре). Если обороты упали слишком сильно, вернуть немного назад винт качества и повторить корректировку винта количества.
Важно: при слишком бедной смеси двигатель будет «троить», при переобогащённой – появится запах бензина и чёрный выхлоп. После завершения регулировки сделать контрольный запуск холодного двигателя. При нормальной настройке запуск будет уверенным, без нажатия на газ.
Проверка регулировки проводится по устойчивости холостого хода, отсутствию провалов при резком нажатии на газ и отсутствию нагара на свечах после пробега 50–100 км.
Настройка пускового устройства при холодном запуске
Пусковое устройство карбюратора К-126 и его аналогов на ВАЗ 2106 играет ключевую роль при запуске двигателя в условиях пониженной температуры. Неправильно отрегулированный механизм затрудняет запуск и приводит к перерасходу топлива.
- Перед началом работ убедитесь, что двигатель полностью остыл. Это важно для корректной настройки дроссельных и воздушных заслонок.
- Снимите корпус воздушного фильтра, чтобы обеспечить доступ к пусковому устройству.
Дальнейшие действия:
- Проверьте свободный ход воздушной заслонки. При полностью утопленной педали газа она должна закрываться до упора без заеданий. При необходимости отрегулируйте тягу заслонки, добившись чёткого закрытия.
- Оцените положение кулачка ускоренного холостого хода. При закрытой заслонке он должен фиксироваться на первой ступени. Если фиксация отсутствует, настройте рычаг кулачка, обеспечив надёжную посадку на ступень.
- Проверьте зазор между краем дроссельной заслонки первой камеры и стенкой диффузора. Он должен составлять 0,8–1 мм. Зазор регулируется винтом на рычаге пускового устройства.
- Убедитесь в корректной работе термобиметаллической пружины. При нагреве она должна плавно открывать воздушную заслонку. Если ход пружины резкий или отсутствует, замените элемент.
После завершения регулировки выполните пробный запуск. При правильной настройке двигатель должен запускаться без длительного прокручивания стартером, а обороты постепенно снижаться по мере прогрева.

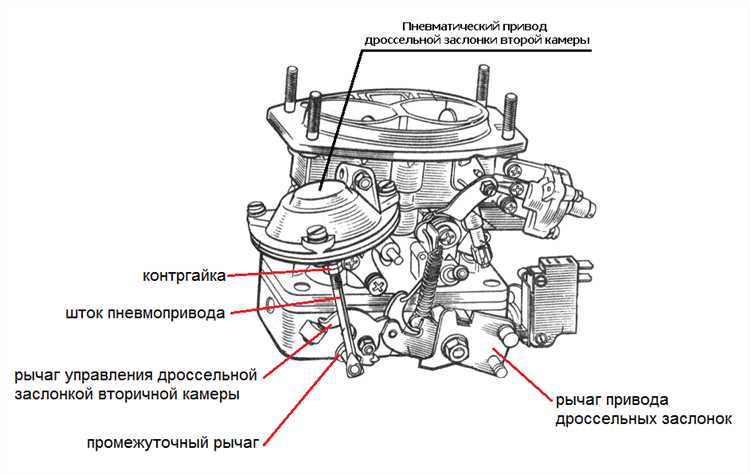

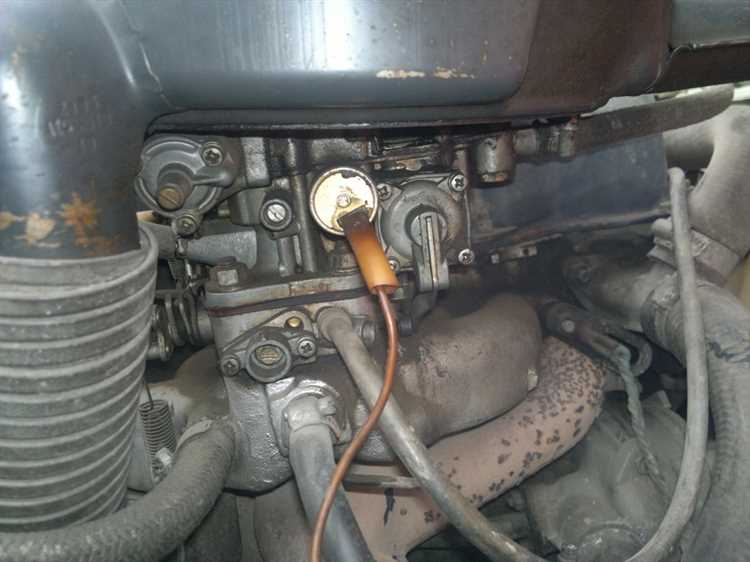

Корректировка положения дроссельных заслонок
Перед регулировкой дроссельных заслонок убедитесь, что двигатель прогрет до рабочей температуры, а зазор клапанов и уровень топлива в поплавковой камере выставлены точно. Заглушите двигатель и снимите воздушный фильтр для доступа к карбюратору.
Открутите винт крепления тяги привода дроссельных заслонок второй камеры. Убедитесь, что заслонка второй камеры полностью закрыта при неподвижной педали газа. При необходимости ослабьте эксцентрик механизма открытия второй камеры и установите его так, чтобы привод включался строго при достижении определённого угла открытия первой камеры – около 50–60% хода дросселя.
Для корректной работы первой камеры проверьте начальное положение её заслонки. Зазор между стенкой диффузора и кромкой заслонки должен составлять 0,85–0,9 мм. Измерьте его с помощью щупа через горловину карбюратора. При необходимости отрегулируйте винтом упора дроссельной заслонки, добиваясь точного значения. Малый зазор ухудшает холостой ход, избыточный – повышает обороты и расход топлива.
После всех корректировок проверьте синхронность работы камер при открытии дросселя. При нажатии на педаль газа обе заслонки должны открываться без заеданий и рывков. Убедитесь, что механизм дросселей возвращается в исходное положение самопроизвольно под действием возвратной пружины.

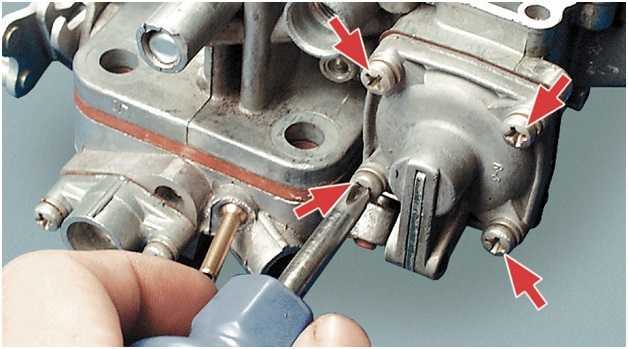

Проверка работы ускорительного насоса и устранение провалов
Ускорительный насос играет важную роль в обеспечении мгновенного отклика двигателя на нажатие на педаль акселератора. Если при ускорении возникают провалы или мотор теряет мощность, причиной может быть неисправная работа этого элемента карбюратора. Для проверки нужно следовать нескольким шагам.
Первым делом, снимите крышку воздушного фильтра и визуально осмотрите ускорительный насос. При нажатии на рычаг акселератора, насос должен подать струю топлива в камеру карбюратора. Если струя слабая или отсутствует, возможно, проблема в засорении форсунки или неисправности мембраны.
Для устранения засора форсунки аккуратно очистите её с помощью воздуха или с помощью специального очистителя. Если подача топлива не улучшилась, снимите крышку карбюратора и осмотрите мембрану ускорительного насоса. Иногда она может потрескаться или потерять свою эластичность, что препятствует правильной подаче топлива. В таком случае, мембрану нужно заменить.
При выявлении провалов в работе ускорительного насоса также стоит проверить герметичность прокладок. Плохое уплотнение может вызвать потерю давления и привести к некорректной работе насоса. Используйте новые прокладки при сборке карбюратора.
После устранения возможных неисправностей, проведите тест-драйв. При нажатии на газ, двигатель должен резко реагировать без задержек. Если провалы остались, повторите диагностику, возможно, причина в других частях топливной системы.
Как выявить и устранить подсос лишнего воздуха
Подсос лишнего воздуха – одна из наиболее распространенных причин неправильной работы карбюратора на ВАЗ 2106. Он приводит к нарушению топливно-воздушной смеси и нестабильной работе двигателя. Чтобы выявить и устранить эту проблему, нужно точно определить источник подсоса и корректно его устранить.
Шаг 1. Проверка воздушного фильтра и трубок
Начните с осмотра воздушного фильтра. Загрязненный или поврежденный фильтр может привести к нарушению подачи воздуха. Также проверьте все соединения трубок, идущих от карбюратора, на наличие трещин и утечек. Для этого можно использовать аэрозоль или мыльный раствор. При обнаружении пузырьков в местах соединений, значит, воздух подсасывается через эти трещины.
Шаг 2. Проверка прокладки карбюратора
Прокладка карбюратора является важным элементом, который может быть причиной подсоса воздуха, если она повреждена или изношена. При осмотре прокладки обратите внимание на наличие трещин, вмятин или следов утечек топлива. В случае повреждения прокладки замените её на новую.
Шаг 3. Использование метода «напрямую» для диагностики
Для выявления подсоса воздуха можно использовать метод «напрямую». Для этого нужно аккуратно перекрыть воздухозаборник или карбюратор, с помощью специальных заглушек или пальцев, и наблюдать за поведением двигателя. Если двигатель глохнет или работает более стабильно, то подсос воздуха происходит через одну из систем, требующих проверки.
Шаг 4. Проверка заслонок карбюратора
Заслонки карбюратора должны плотно закрываться, если между ними и корпусом карбюратора имеется щель, это может быть причиной подсоса воздуха. Прокачайте заслонки вручную и убедитесь, что они работают без заеданий, а при закрытии обеспечивают герметичность.
Шаг 5. Проверка дроссельных трубок и клапанов
Дроссельные трубки, клапаны и их уплотнения могут со временем изнашиваться, что приводит к подсосу воздуха. Для проверки дроссельных трубок можно использовать также мыльный раствор. Обработайте стыки и соединения на карбюраторе и посмотрите, появятся ли пузырьки.
Шаг 6. Регулировка и замена дефектных частей
После того как источник подсоса воздуха найден, выполните замену или настройку поврежденных частей. Важно не только заменить поврежденную прокладку или трубку, но и проверить герметичность всех соединений, включая воздушный фильтр и карбюратор. Обратите внимание на правильную настройку карбюратора, чтобы избежать дальнейших проблем.
После выполнения всех шагов проведите тест-драйв автомобиля. Если двигатель работает ровно, без подергиваний и перегревов, то подсос лишнего воздуха устранен.
Вопрос-ответ:
Как правильно отрегулировать карбюратор на ВАЗ 2106?
Для регулировки карбюратора на ВАЗ 2106 нужно сначала установить двигатель на холостой ход. После этого следует проверить уровень топлива в поплавковой камере, откручивая специальный винт. Далее нужно настроить винт качества смеси, чтобы достичь оптимального соотношения воздуха и топлива. Также важен контроль за винтом холостого хода, который влияет на устойчивость работы двигателя на малых оборотах. После всех регулировок важно протестировать машину в движении и подкорректировать настройки, если это необходимо.
Какие признаки говорят о том, что нужно регулировать карбюратор на ВАЗ 2106?
Если на холостом ходу двигатель начинает «троить» или глохнуть, это может быть сигналом о необходимости регулировки карбюратора. Также к признакам можно отнести повышенный расход топлива, плохое ускорение при наборе оборотов и нестабильную работу двигателя. Важно обратить внимание на запах выхлопных газов – если он слишком резкий, то смесь может быть слишком обогащена. Также стоит проверить, не слышится ли из карбюратора посторонних звуков, что может указывать на его неправильную работу.
Как проверить, что карбюратор на ВАЗ 2106 работает правильно после регулировки?
После регулировки карбюратора нужно протестировать двигатель. На холостых оборотах он должен работать ровно, без перебоев и затруднений. При ускорении не должно быть задержек или провалов, а расход топлива должен соответствовать нормам. Если двигатель набирает обороты плавно и без рывков, а выхлопные газы не имеют слишком резкого запаха, то карбюратор настроен корректно. Также стоит прокачать тормоза, так как они могут влиять на работу системы карбюратора.
Что делать, если после регулировки карбюратора на ВАЗ 2106 двигатель все равно плохо работает?
Если после регулировки карбюратора двигатель не работает нормально, стоит проверить несколько моментов. Во-первых, убедитесь, что все винты настроены правильно и в соответствии с рекомендациями производителя. Во-вторых, проверьте состояние воздушного фильтра и топливной системы — засоренные элементы могут препятствовать нормальной подаче воздуха или топлива. Также стоит проверить вакуумные шланги на наличие трещин или утечек, которые могут привести к неправильной работе карбюратора.
Нужно ли снимать карбюратор для регулировки на ВАЗ 2106?
Снимать карбюратор для регулировки не всегда необходимо. Большинство регулировок можно выполнить непосредственно на месте, не снимая карбюратор с двигателя. Однако, если карбюратор сильно загрязнен или требуется его чистка, то может потребоваться его демонтаж. В таком случае важно снять карбюратор аккуратно, чтобы не повредить детали, и тщательно очистить его от отложений. После этого регулировки можно проводить с использованием винтов, расположенных на карбюраторе.
Как правильно отрегулировать карбюратор на ВАЗ 2106?
Для правильной регулировки карбюратора на ВАЗ 2106 нужно соблюдать несколько важных шагов. Начать стоит с проверки состояния воздушного фильтра, так как загрязненный фильтр может сильно влиять на работу двигателя. Затем проверяется уровень топлива в камере поплавков, он должен быть в пределах нормы. Далее следует настроить холостые обороты с помощью винта регулировки, расположенного на карбюраторе. Для этого нужно завести двигатель и подрегулировать винт так, чтобы двигатель работал плавно без перебоев. Также необходимо отрегулировать смесь с помощью соответствующего винта, чтобы добиться оптимального соотношения топлива и воздуха для лучшей работы мотора. После всех настроек рекомендуется провести тест-драйв, чтобы убедиться в корректности работы карбюратора.
Как понять, что карбюратор на ВАЗ 2106 нуждается в регулировке?
Если ваш ВАЗ 2106 начал плохо запускаться, двигатель работает нестабильно на холостых оборотах или при ускорении появляются рывки, это может быть сигналом, что карбюратор нуждается в регулировке. Также возможен повышенный расход топлива или дым из выхлопной трубы. Эти симптомы могут указывать на неправильную работу смеси или карбюратора в целом. В таких случаях важно проверить не только состояние карбюратора, но и другие элементы системы питания, такие как воздушный фильтр или топливный насос. Если не удается устранить проблему с помощью базовых настроек, возможно, потребуется провести чистку или ремонт карбюратора.
